本标准规定了水刺机用镍网的术语和定义、型式、分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于在水刺法非织造布生产中，托持纤维网并对水射流进行反弹的圆筒型镍网。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国纺织工业联合会提出。
本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。
本标准起草单位:常州新仁黎纺织器材公司、宜兴申联机械制造有限公司、恒天重工股份有限公司、山东省永信非织造材料有限公司。
本标准主要起草人:沈俊良、陈国平、亓国红、徐艳峰。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志
FZ/T90001 纺织机械产品包装

ICS59.120.99

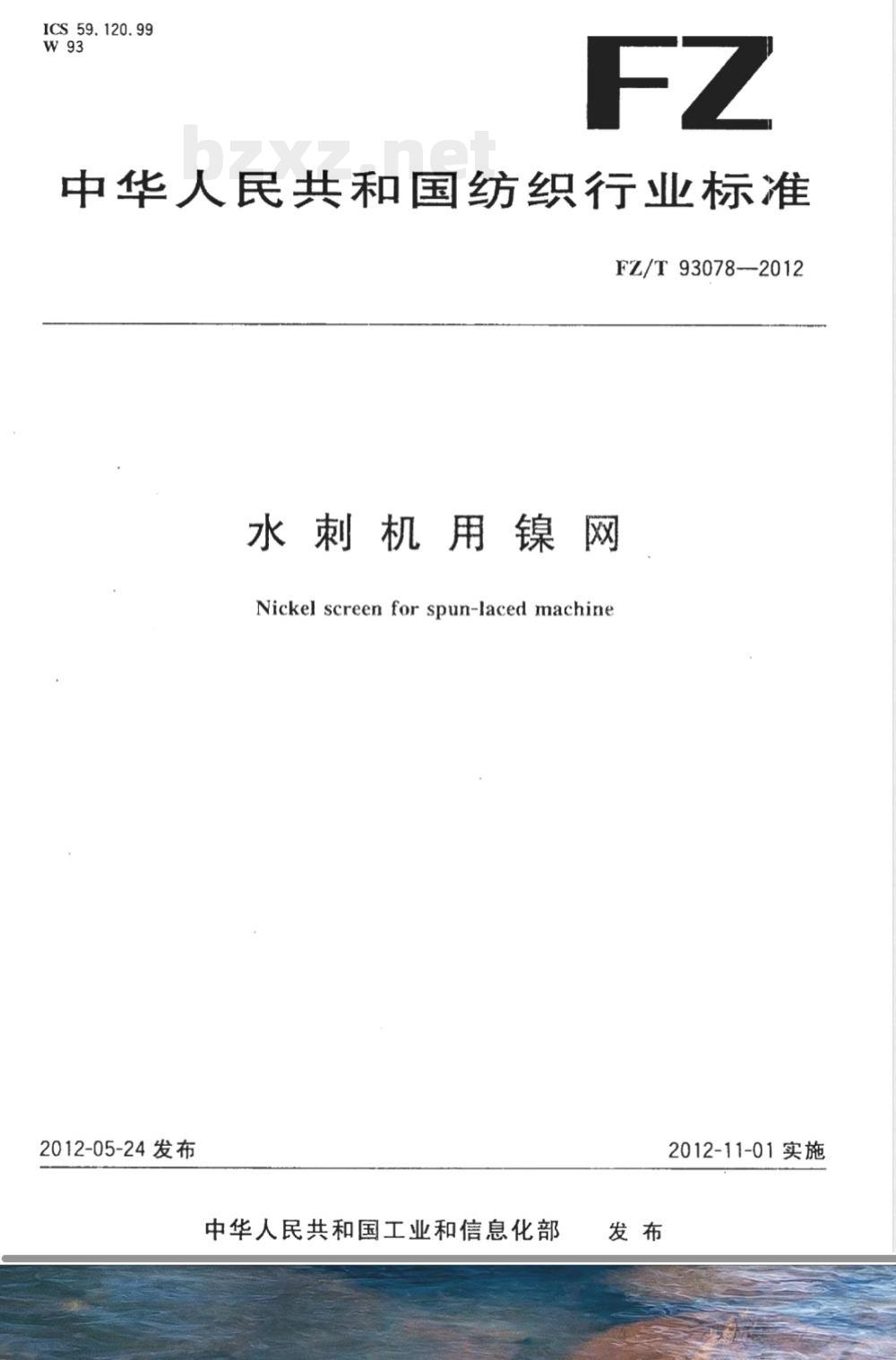

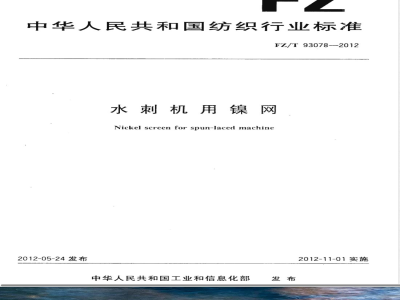

中华人民共和国纺织行业标准
FZ/T93078-2012
水刺机用镍网
Nickel screen for spun-laced machine2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施
中华人民共和国纺织
行业标准
水刺机用镍网
FZ/T93078—2012

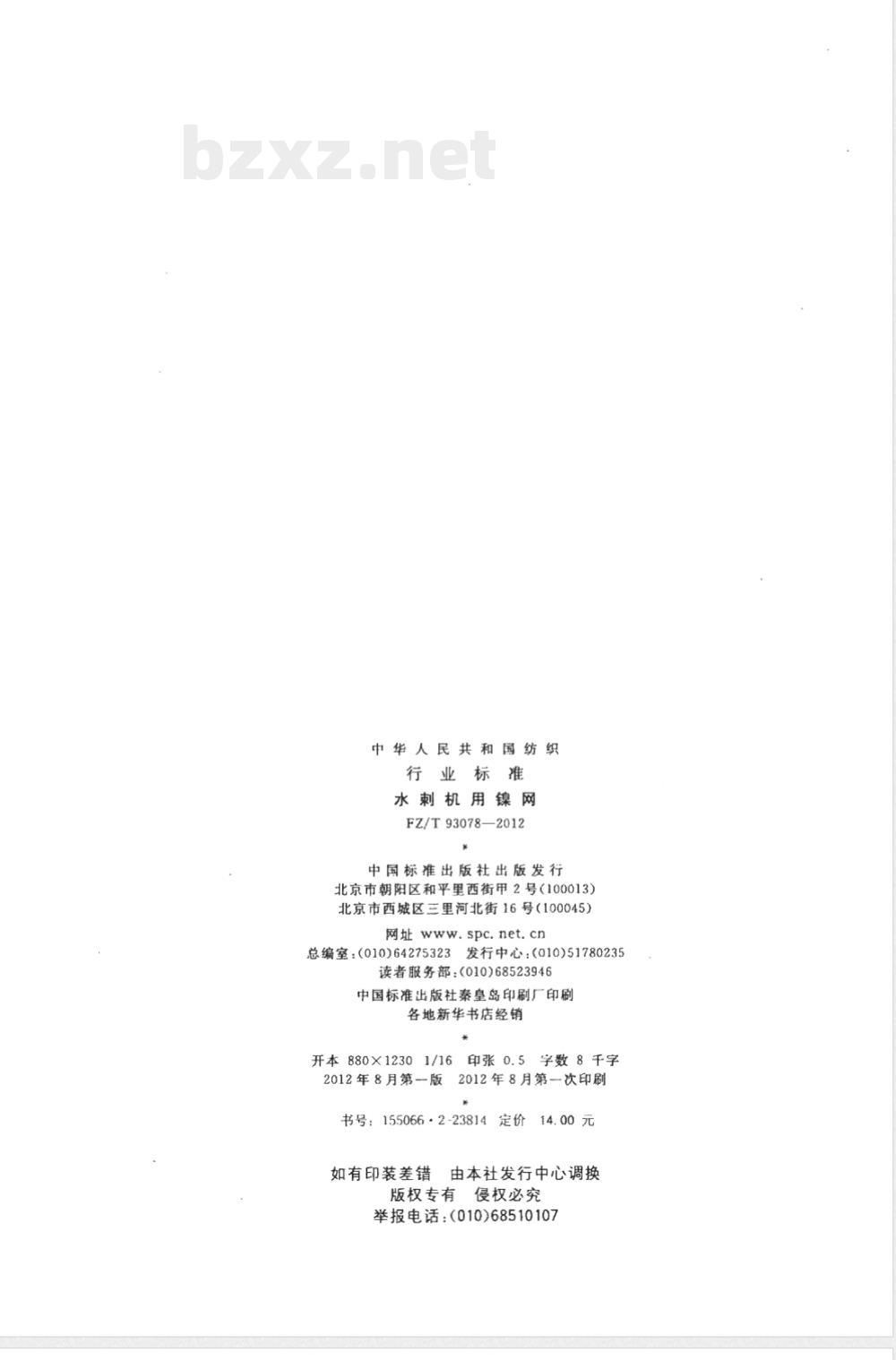

中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2012年8月第一版
2012年8月第一次印刷
书号：155066·2-23814定价14.00元由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68510107

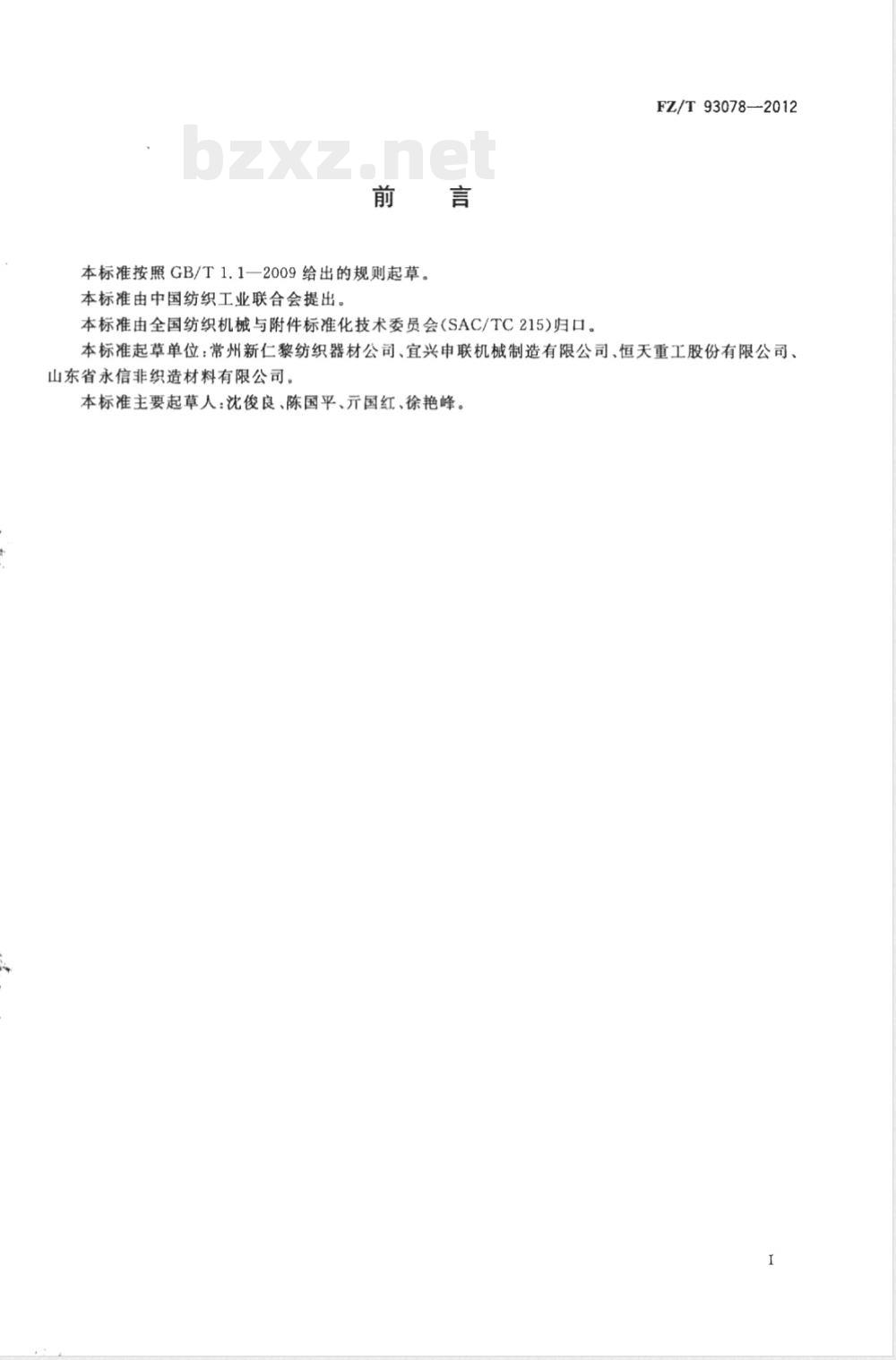

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。FZ/T93078—2012
本标准起草单位：常州新仁黎纺织器材公司、宜兴申联机械制造有限公司、恒天重工股份有限公司、山东省永信非织造材料有限公司。本标准主要起草人：沈俊良、陈国平、元国红、徐艳峰。I

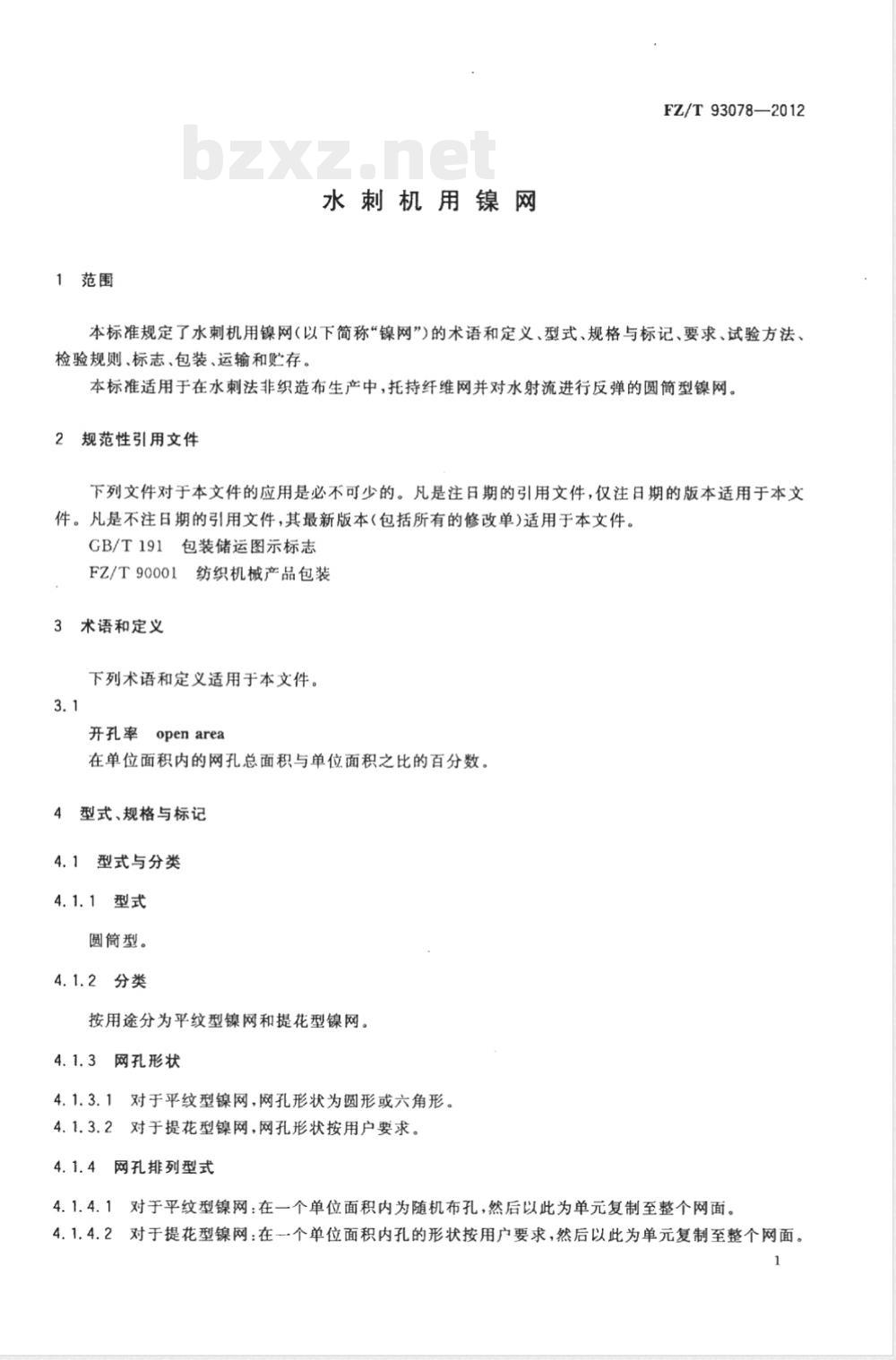

1范围
水刺机用镍网
FZ/T93078—2012
本标准规定了水刺机用镍网（以下简称“镍网”)的术语和定义、型式、规格与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于在水刺法非织造布生产中，托持纤维网并对水射流进行反弹的圆简型镍网。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
FZ/T900014
纺织机械产品包装
3术语和定义
下列术语和定义适用于本文件。3.1
开孔率
openarea
在单位面积内的网孔总面积与单位面积之比的百分数。型式、规格与标记
4.1型式与分类
4.1.1型式
圆筒型。
4.1.2分类
按用途分为平纹型镍网和提花型镍网。4.1.3网孔形状
4.1.3.1对于平纹型镍网，网孔形状为圆形或六角形。4.1.3.2对于提花型镍网，网孔形状按用户要求。4.1.4网孔排列型式
4.1.4.1对于平纹型镍网：在一个单位面积内为随机布孔，然后以此为单元复制至整个网面。对于提花型镍网：在一个单位面积内孔的形状按用户要求，然后以此为单元复制至整个网面。4.1.4.2
FZ/T93078—2012

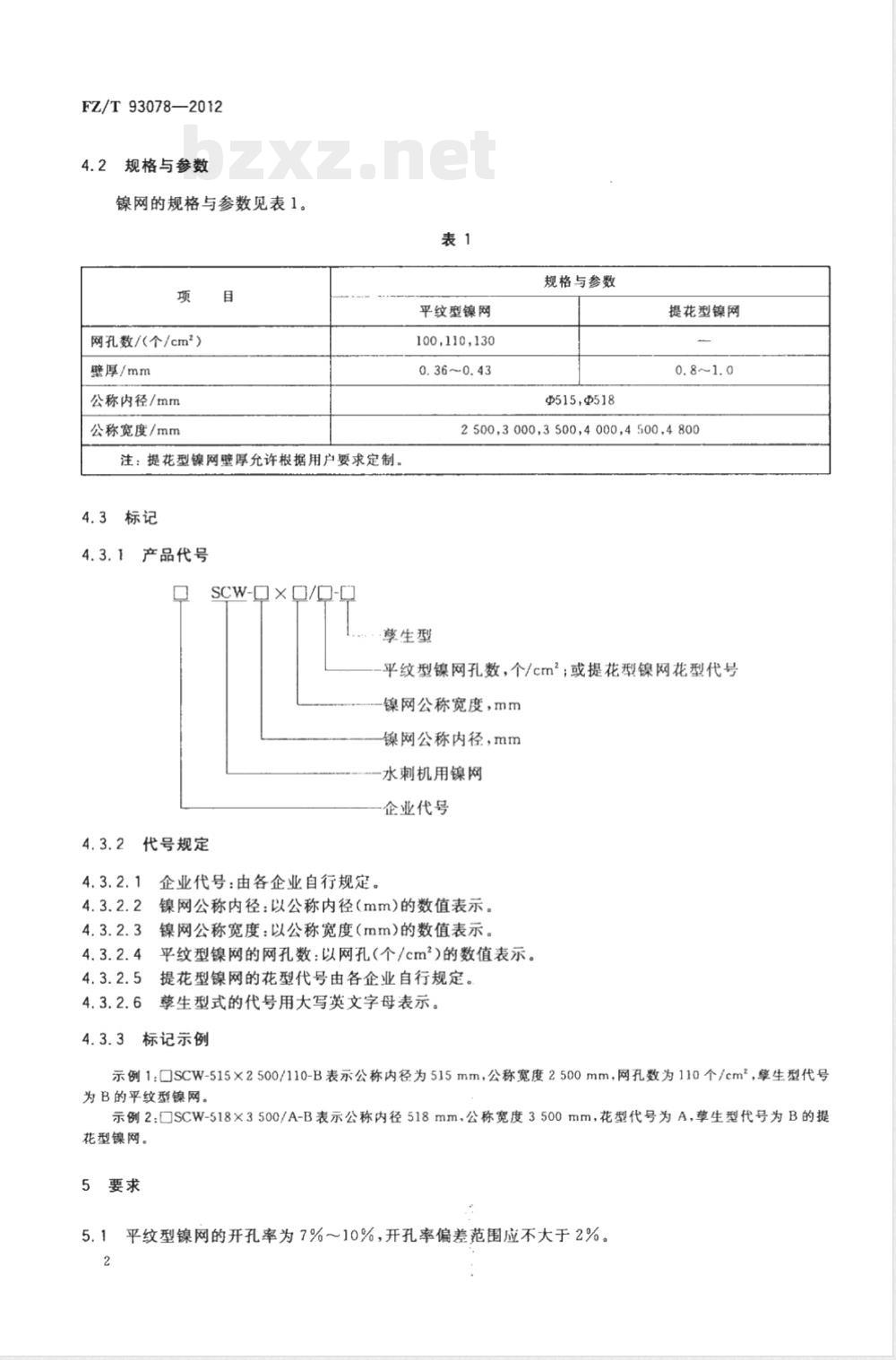

4.2规格与参数
镍网的规格与参数见表1。
网孔数/（个/cm2）
壁厚/mm
公称内径/mm
公称宽度/mm
注：提花型镍网壁厚允许根据用户要求定制。4.3标记
4.3.1产品代号
SCW-×/-
平纹型镍网
100,110,130
0.36~0.43
规格与参数
$515，$518
提花型镍网
2500,3000,3500,4000,4500.4800学生型
平纹型镍网孔数，个/cm2；或提花型镍网花型代号镍网公称宽度，mm
镍网公称内径，mm
水刺机用镍网
企业代号
代号规定
企业代号：由各企业自行规定。镍网公称内径：以公称内径（mm)的数值表示。镍网公称宽度：以公称宽度（mm)的数值表示。4.3.2.4平纹型镍网的网孔数：以网孔（个/cm2）的数值表示。4.3.2.5提花型镍网的花型代号由各企业自行规定。擎生型式的代号用大写英文字母表示。4.3.2.6
标记示例
示例1:SCW-515×2500/110-B表示公称内径为515mm，公称宽度2500mm，网孔数为110个/cm，擎生型代号为B的平纹型镍网、
示例2SCW-518×3500/A-B表示公称内径518mm，公称宽度3500mm，花型代号为A，草生型代号为B的提花型镍网。
5要求
5.1平纹型镍网的开孔率为7%～10%，开孔率偏差范围应不大于2%。2
5.2平纹型镍网在工作宽度范围内不得有串通孔。FZ/T93078—2012
5.3平纹型镍网在工作宽度范围内不得有连续盲孔，在1m范围内盲孔数量应不大于5个。5. 4 镍网内径公差应不大于8:8 m5.5镍网工作宽度范围内壁厚误差不大于0.05mm。5.6镍网应具有一定的抗拉强度和韧性，其母材沿孔距方向弯曲成90°，弯曲半径为1.5倍壁厚，弯曲处不应断裂。
5.7镍网在工作宽度范围内应透光均勾。5.8镍网在工作宽度范围内表面色泽一致，平整光滑，内外表面均不得有毛刺。6试验方法
6.1平纹型镍网的开孔率用在线式镍网开孔率检测仪检测，开孔率及其偏差应符合5.1的规定。在全长工作范围内，分别测量三个互相等距离的纵剖面，从距镍网两端面100mm开始，每隔400mm左右读取测量数值，取其算术平均值为开孔率值。6.2将平纹型镍网套在有光源的验网架上，用60倍放大镜检查，其缺陷情况应符合5.2和5.3的规定。6.3在镍网工作宽度范围内，均分五处，用元尺测镍网内径，其尺寸偏差值应符合5.4的规定。6.4在镍网工作宽度范围内，均分五处，每处沿周向平均测三点壁厚的算术平均值为该处的壁厚值，五处壁厚值的最大差值为镍网壁厚极限误差，其值应符合5.5的规定。6.5沿镍网周长取长60mm、宽20mm的样片，按1.5倍镍网壁厚为弯曲半径，对折成90°时，抗拉强度和韧性应符合5.6的规定。
6.6将镍网套在有光源的验网架上，目测检查网孔透光均匀度和外观质量，应符合5.7和5.8的规定；戴薄线手套在内外表面手摸，不得有拉丝感觉。7检验规则
7.1出厂检验
每只镍网由制造厂按本标准规定检验合格后方可签发出厂合格证。7.1.2检验项目：5.1~5.5、5.7、5.8。7.2型式检验
产品在下列情况之一时，进行型式检验：a)
新产品鉴定时；
产品正式投产后，如结构、材料、工艺有较大改变，可能影响产品性能时；产品转厂生产或停产两年以上再恢复生产时；c）
国家质量监督机构提出型式检验要求时。检验项目：第5章的全部内容。
7.3判定规则
检验时检验项自应全部合格，否则判为不合格产品。8标志、包装、运输、贮存
8.1标志
8.1.1镍网的边缘处标志内容：
FZ/T93078—2012
平纹型镍网的网孔数；
制造厂代号或商标。
包装箱标志内容：
产品代号、数量；
制造厂、制造日期；bZxz.net
按GB/T191的有关规定。
8.2包装
8.2.1按F7/T90001的规定。
2木箱内应放置圆型泡沫进行固定。8.2.2
8.3运输
产品在运输过程中应按规定的位置起吊，包装箱应保持干燥，按规定的朝向放置，不得倾斜或改变方向。
8.4购存
产品出厂后，在良好防雨及通风的贮存条件下，贮存期限不得超过一年。版权专有侵权必究
书号：155066·2-23814
FZ/T93078-2012
打印日期：2012年8月16日F009A定价：
