FZ/T 93081-2012水刺机用循环水处理设备

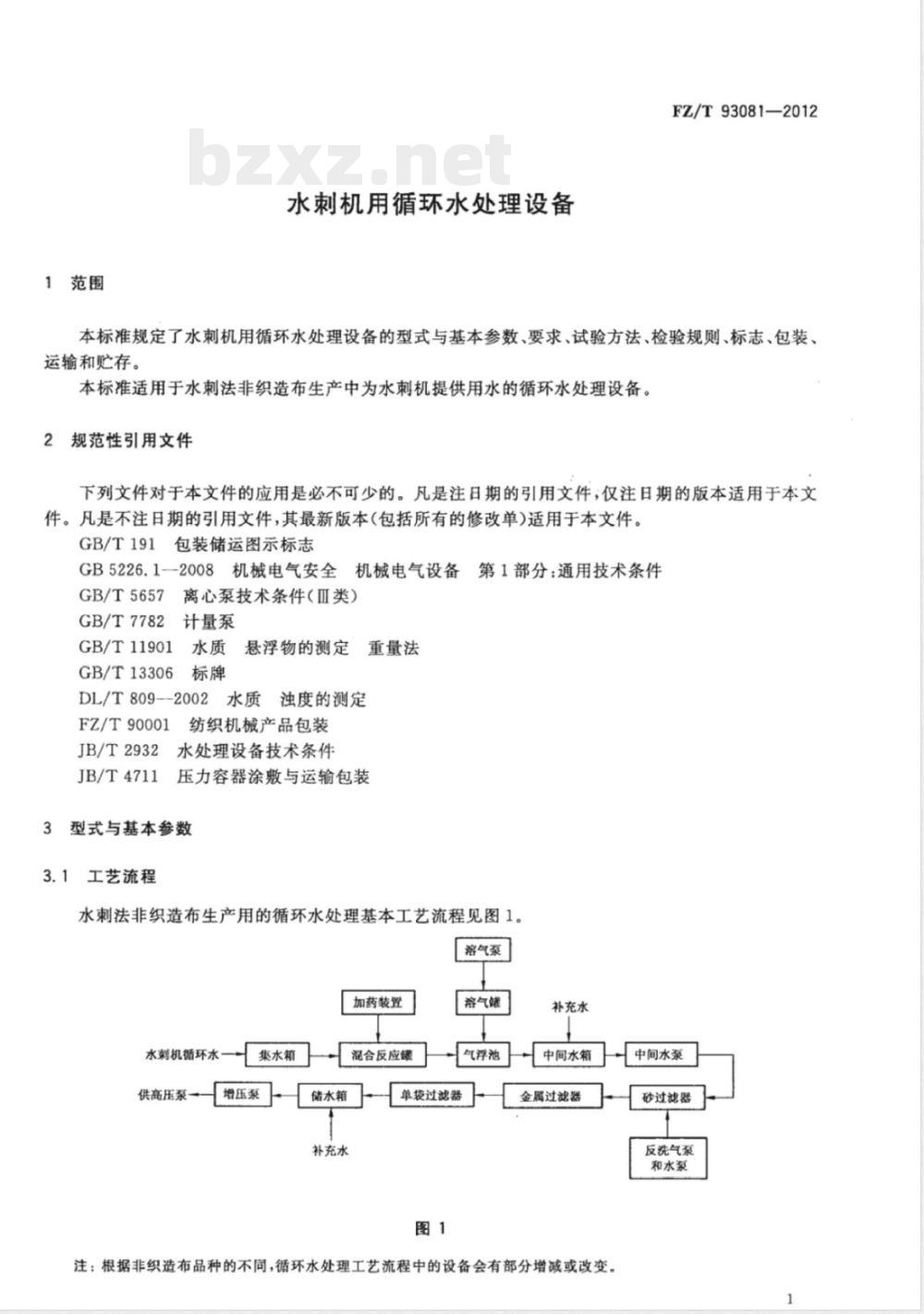

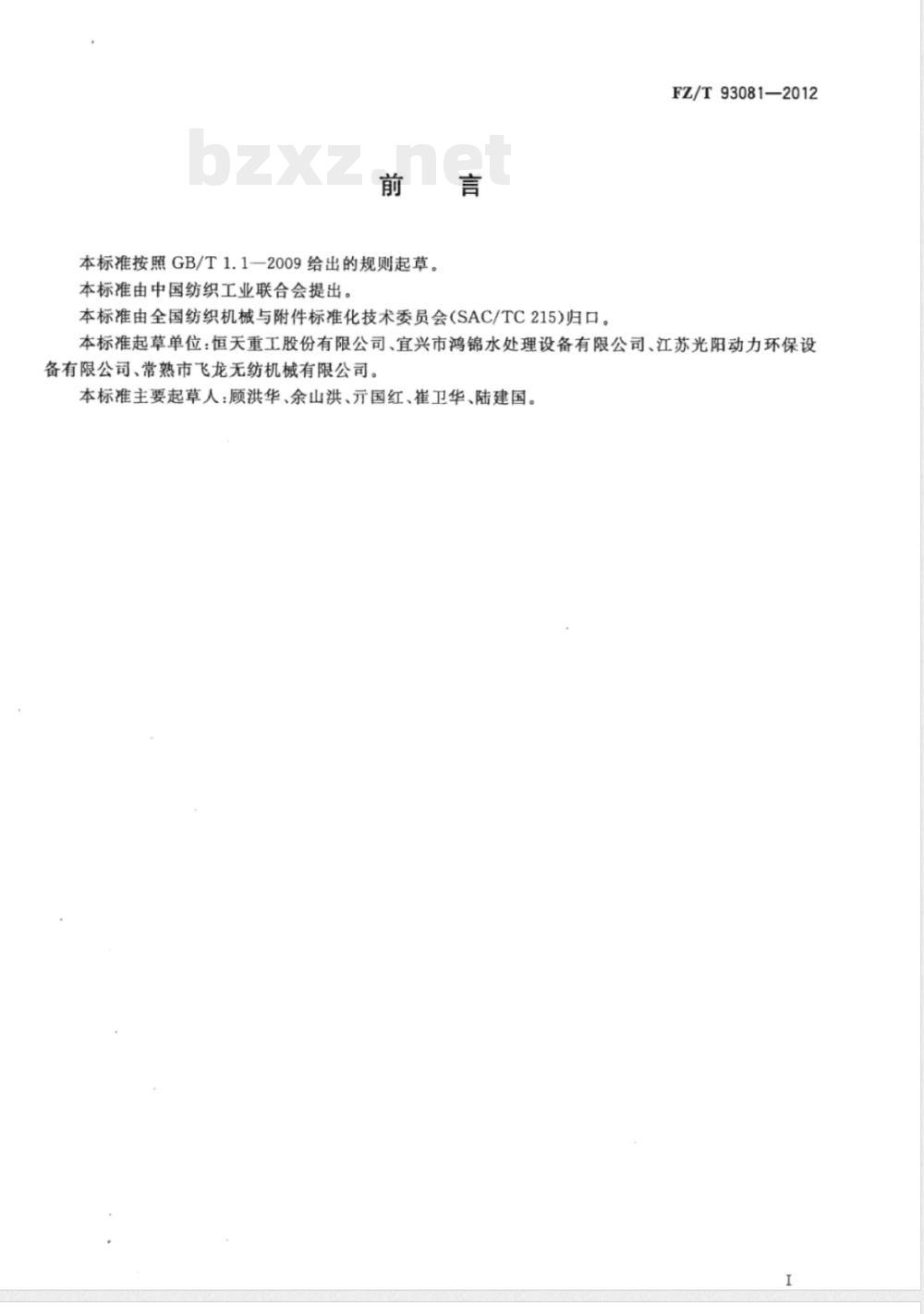

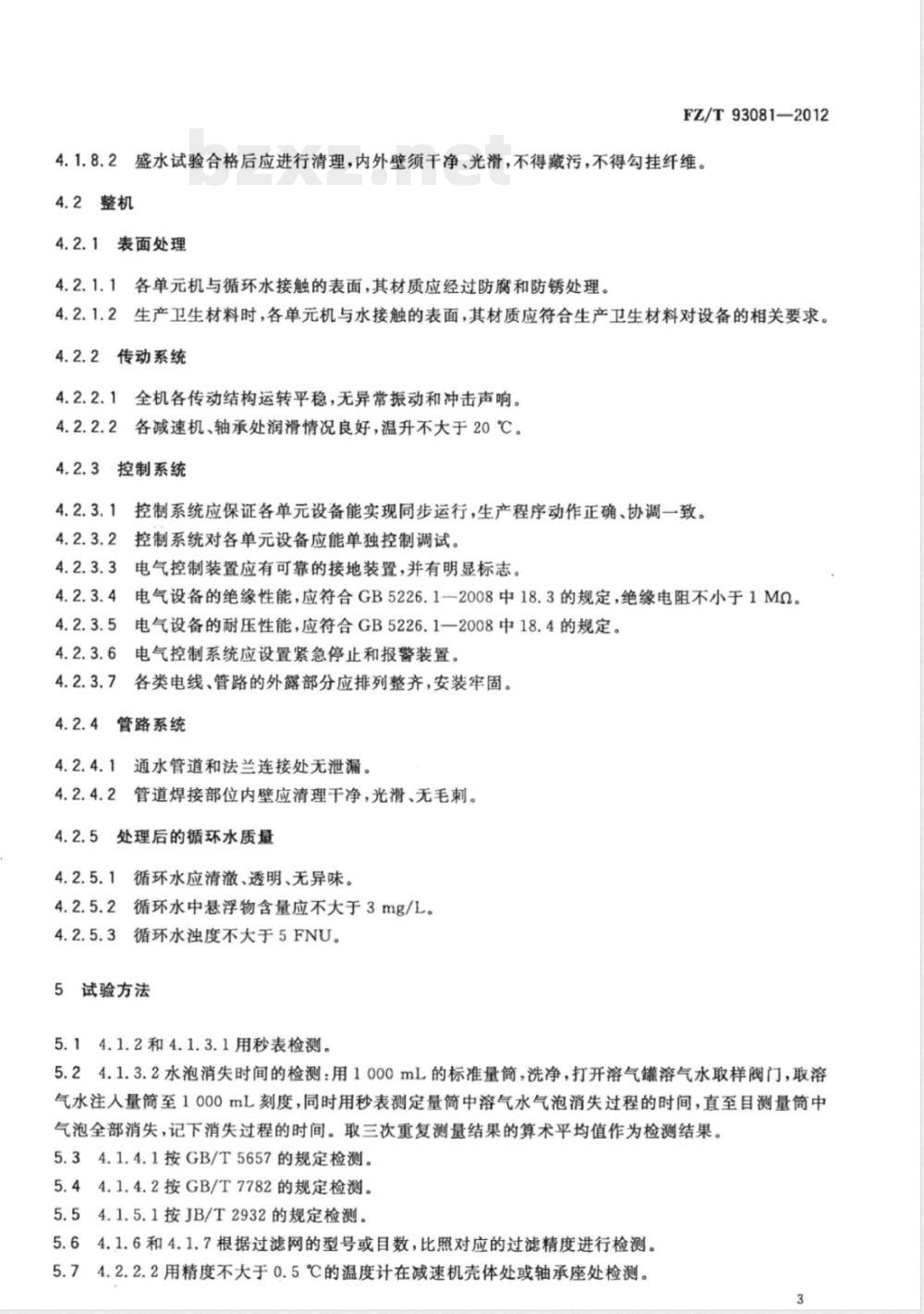

ICS 59.120.99 W93 FZ 中华人民共和国纺织行业标准 FZ/T 93081-2012 水刺机用循环水处理设备 Recycle water treatment equipment for spun-laced machine 2012-05-24发布 中华人民共和国工业和信息化部 2012-11-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：恒天重工股份有限公司、宜兴市鸿锦水处理设备有限公司、江苏光阳动力环保设备有限公司、常熟市飞龙无纺机械有限公司。本标准主要起草人：顾洪华、余山洪、元国红、崔卫华、陆建国。 1 范围 本标准规定了水刺机用循环水处理设备的型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于水刺法非织造布生产中为水刺机提供用水的循环水处理设备。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB 5226.1-2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 5657 离心泵技术条件（Ⅲ类） GB/T 7782 计量泵 GB/T 11901 水质悬浮物的测定 重量法 GB/T 13306 标牌 DL/T 809—2002 水质浊度的测定 FZ/T 90001 纺织机械产品包装 JB/T 2932 水处理设备技术条件 JB/T 4711 压力容器涂敷与运输包装 3 型式与基本参数 3.1 工艺流程 水刺法非织造布生产用的循环水处理基本工艺流程见图1。 工艺组成包括：溶气泵、加药装置、水刺机循环水供高压泵、集水箱、增压泵、混合反应罐、储水箱、补充水、溶气罐、气浮池、单袋过滤器、中间水箱、金属过滤器、中间水泵、砂过滤器、反洗气泵和水泵等。 注：根据非织造布品种不同，工艺流程设备可适当增减或调整。 3.2 型式与基本参数 3.2.1 水处理能力：80 t/h～350 t/h。 3.2.2 气浮池表面负荷能力：3 m²/(m²·h)～10 m²/(m²·h)。 3.2.3 气浮池溶气方式：压气式、吸气式。 3.2.4 砂过滤器滤水速度：8 m/h～10 m/h。 3.2.5 砂过滤器最大工作压力：0.4 MPa。 3.2.6 砂过滤器过滤介质：石英砂。 3.2.7 单袋过滤器最大过滤能力：25 m³/h。 3.2.8 过滤袋材质：PP（丙纶）、PET（涤纶）。 4 要求 4.1 单元机 4.1.1 加药装置 4.1.1.1 应能实现连续自动加药。 4.1.1.2 溶药箱容积应能满足连续工作不低于8h的用药量。 4.1.2 混合反应罐 水在混合反应罐停留时间不小于2min。 4.1.3 气浮池 4.1.3.1 气浮池水停留时间不大于5min，气泡消失过程不小于4min。 4.1.3.2 水位及刮渣深度应可以调节。 4.1.4 泵 4.1.4.1 水泵和溶气泵应符合GB/T 5657的规定。 4.1.4.2 计量泵应符合GB/T 7782的规定。 4.1.5 砂过滤器 4.1.5.1 应符合JB/T 2932的规定。 4.1.5.2 制作完毕后应进行压力试验，无渗漏及明显可见变形。 4.1.5.3 压力试验合格后应进行清理，内外壁须干净光滑，不得藏污，不得勾挂纤维。 4.1.6 金属过滤器 过滤精度不大于25μm。 4.1.7 单袋过滤器 过滤精度不大于5μm。 4.1.8 水箱 4.1.8.1 制作完毕后应进行盛水试验，无渗漏及明显可见变形。 4.1.8.2 盛水试验合格后应进行清理，内外壁须干净光滑，不得藏污，不得勾挂纤维。 4.2 整机 4.2.1 表面处理 4.2.1.1 各单元机与循环水接触的表面应进行防腐防锈处理。 4.2.1.2 生产卫生材料时，相关接触水表面应符合卫生材料设备要求。 4.2.2 传动系统 4.2.2.1 全机各传动结构运转平稳，无异常振动和冲击声响。 4.2.2.2 各减速机、轴承润滑良好，温升不大于20℃。 4.2.3 控制系统 4.2.3.1 控制系统应保证各单元设备同步运行，生产程序动作正确
