FZ/T 93084-2012水刺机用水刺头 技术条件

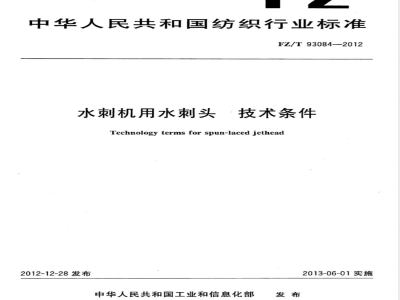

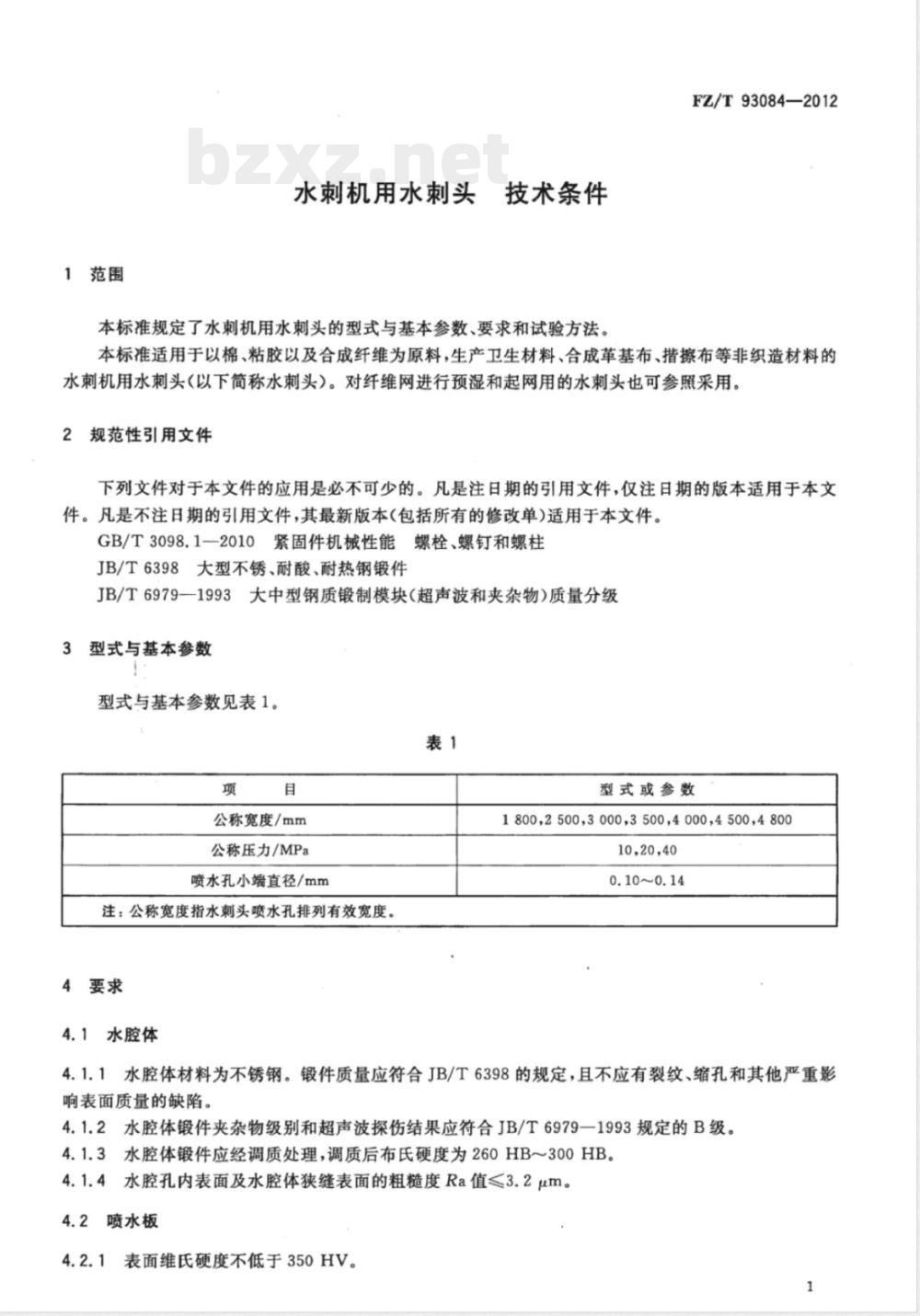

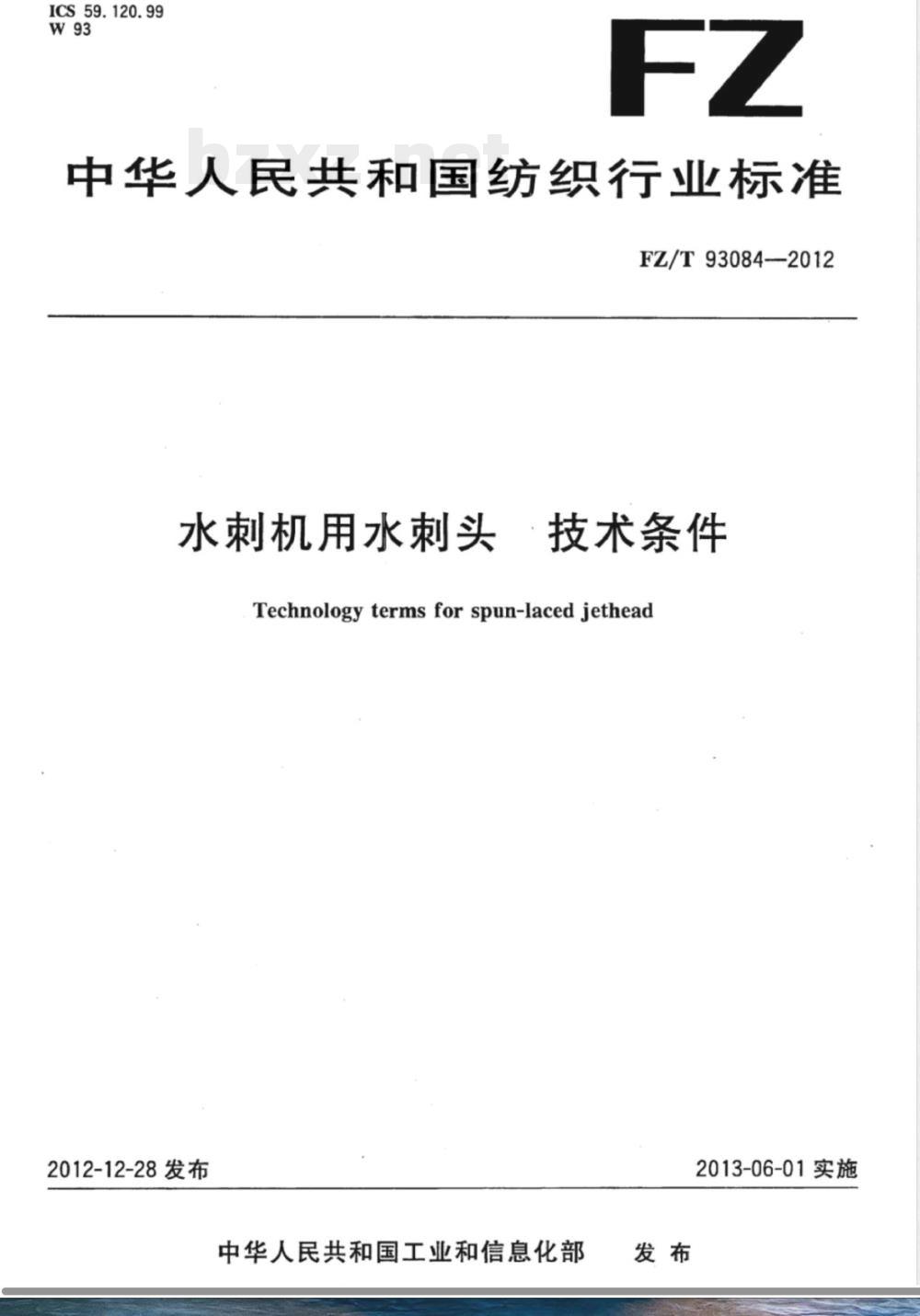

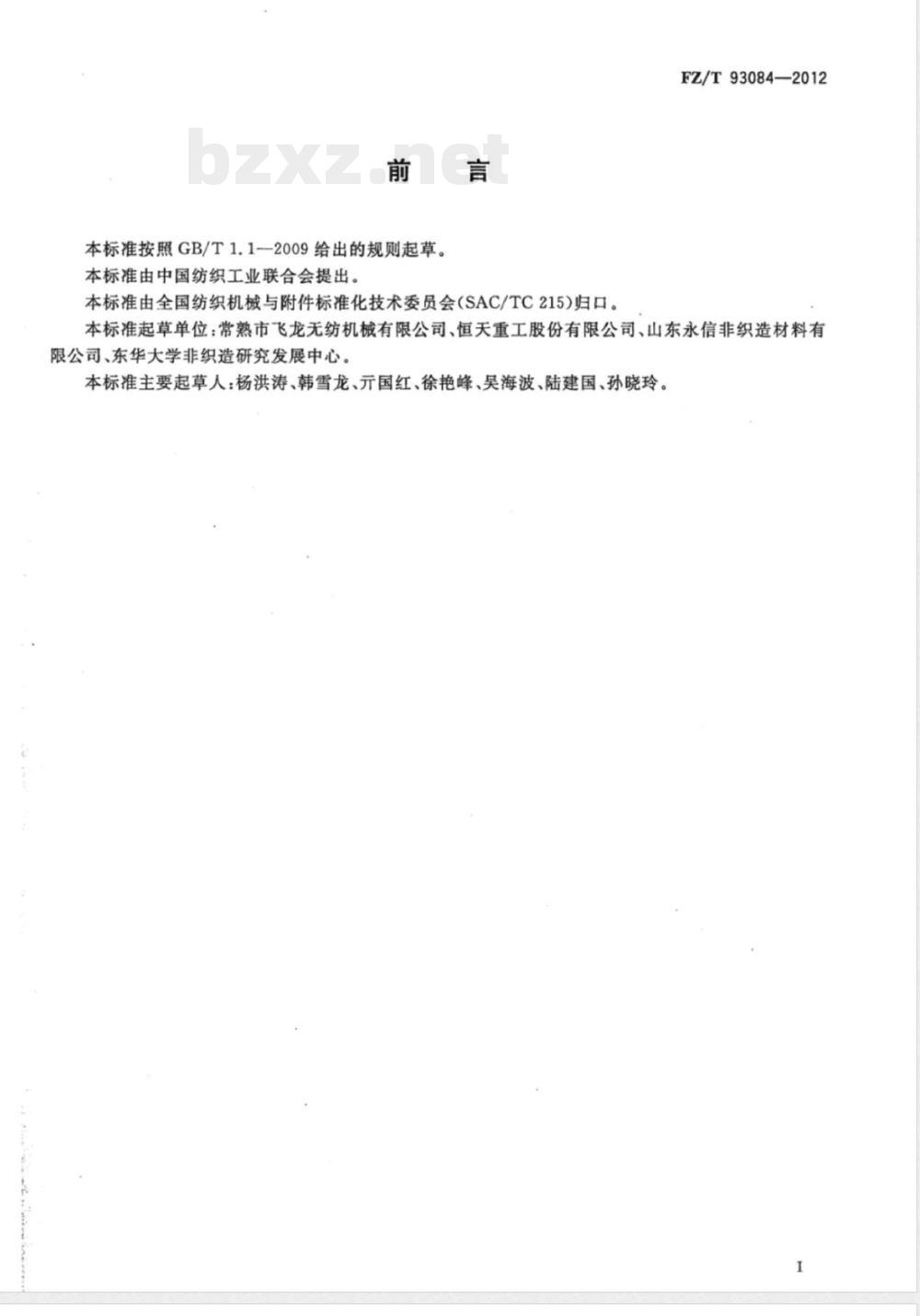

ICS 59.120.99 W93 中华人民共和国纺织行业标准 FZ/T 93084—2012 水刺机用水刺头 技术条件 Technology terms for spun-laced jet head 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：常熟市飞龙无纺机械有限公司、恒天重工股份有限公司、山东永信非织造材料有限公司、东华大学非织造研究发展中心。 本标准主要起草人：杨洪涛、韩雪龙、元国红、徐艳峰、吴海波、陆建国、孙晓玲。 1 范围 本标准规定了水刺机用水刺头的型式与基本参数、要求和试验方法。 本标准适用于以棉、粘胶以及合成纤维为原料，生产卫生材料、合成革基布、擦拭布等非织造材料的水刺机用水刺头（以下简称水刺头）。用于纤维网预湿和起网的水刺头也可参照采用。 2 规范性引用文件 GB/T 3098.1—2010 紧固件机械性能 螺栓、螺钉和螺柱 JB/T 6398 大型不锈、耐酸、耐热钢锻件 JB/T 6979—1993 大中型钢质锻制模块（超声波和夹杂物）质量分级 3 型式与基本参数 型式与基本参数见表1，包括公称宽度、公称压力及喷水孔小端直径等参数。 公称宽度范围：1800～4800 mm 公称压力：10、20、40 MPa 喷水孔小端直径：0.10～0.14 mm 注：公称宽度指水刺头喷水孔排列有效宽度。 4 要求 4.1 水腔体 水腔体材料为不锈钢，锻件质量应符合JB/T 6398规定，不得有裂纹、缩孔及影响质量的缺陷。 锻件夹杂物级别及超声波探伤应符合JB/T 6979—1993 B级要求。 锻件应经调质处理，硬度为260HB～300HB。 水腔孔及狭缝表面粗糙度Ra≤3.2μm。 4.2 喷水板 表面维氏硬度≥350HV。 表面粗糙度Ra≤0.2μm。 喷水孔不得有毛刺、缺口或划痕。 4.3 压板 压板材料为不锈钢，锻件质量及内部缺陷要求同JB/T 6398和JB/T 6979—1993 B级规定。 压板应经调质处理，硬度为260HB～300HB。 4.4 机械性能 水刺头各结合面在1.25倍公称压力下保压1h不得渗漏。 工作压力下水射流方向应垂直于喷水板表面，密封处不得漏水。 泄压后喷水板应能灵活抽出。 4.5 其他要求 连接螺钉机械性能不低于GB/T 3098.1—2010规定的10.9级。 首次泄压及试验后螺钉拧紧力矩应符合规定。 5 试验方法 水腔体及压板按JB/T 6398检测，夹杂物按JB/T 6979—1993检测。 硬度、粗糙度、密封性及机械性能分别按对应标准及通用量具、硬度计、粗糙度仪、力矩扳手等方法检测。
