FZ/T 93085-2012包覆纱机

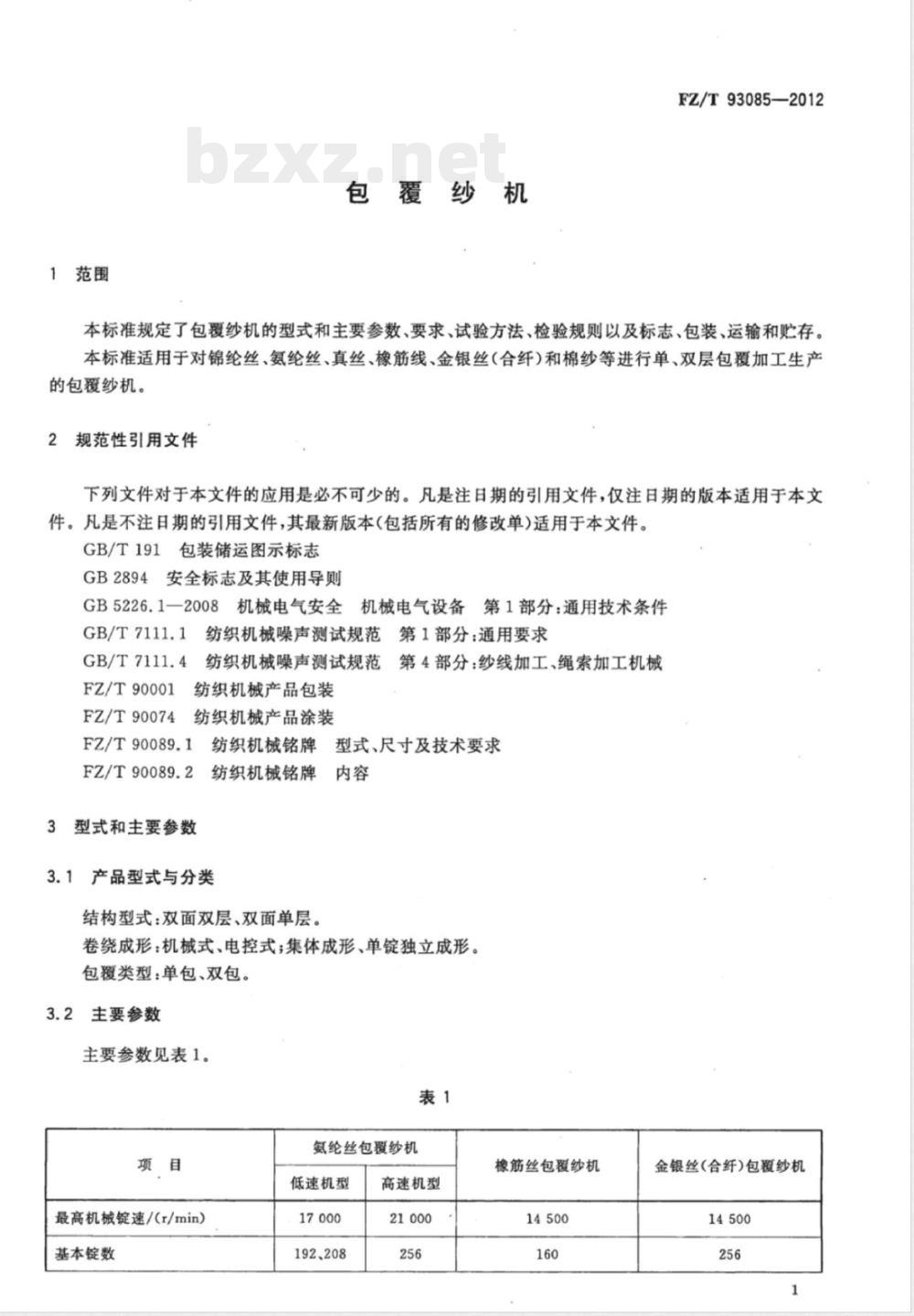

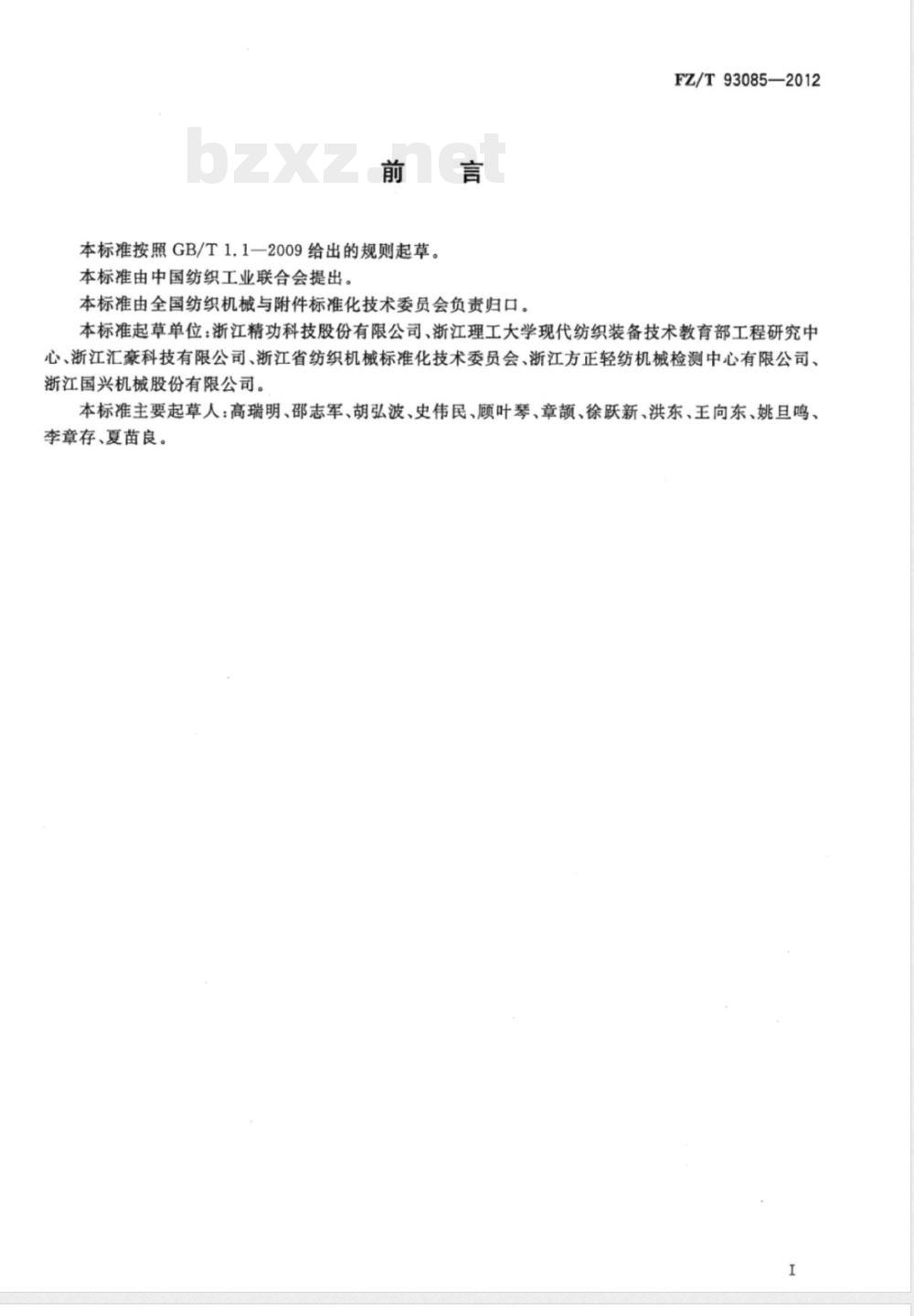

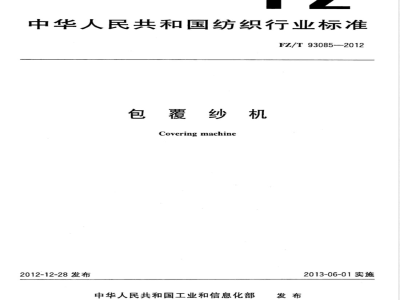

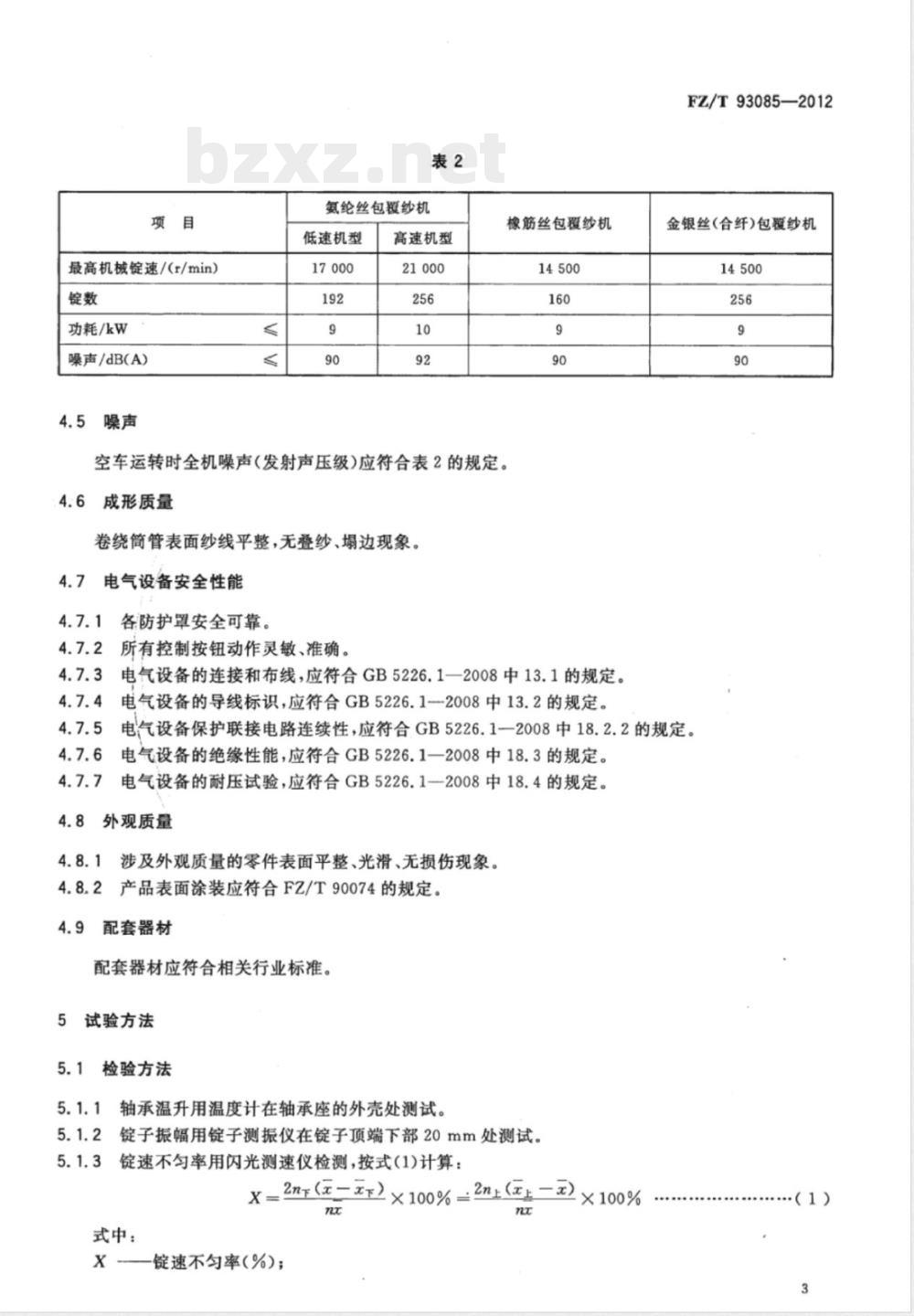

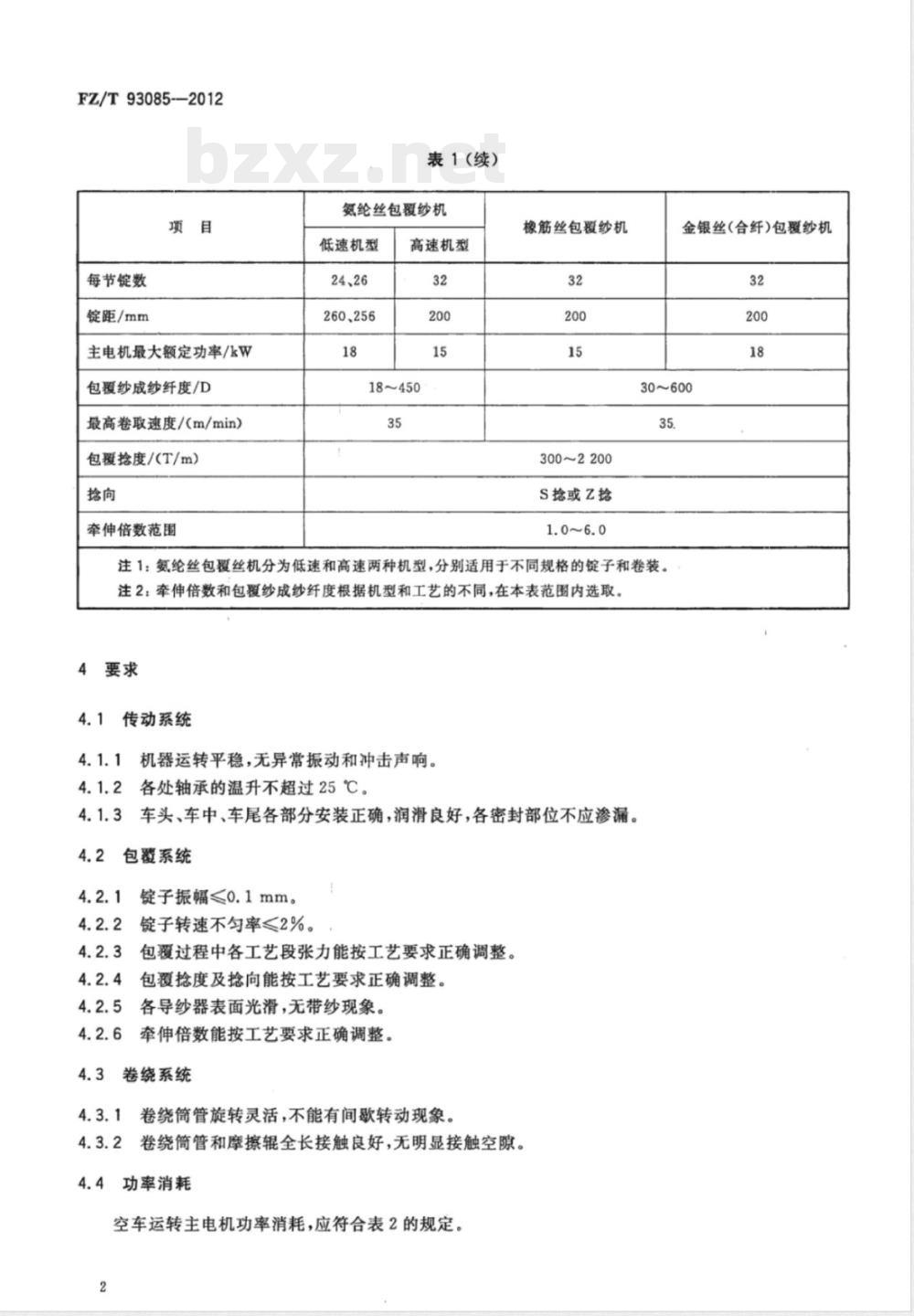

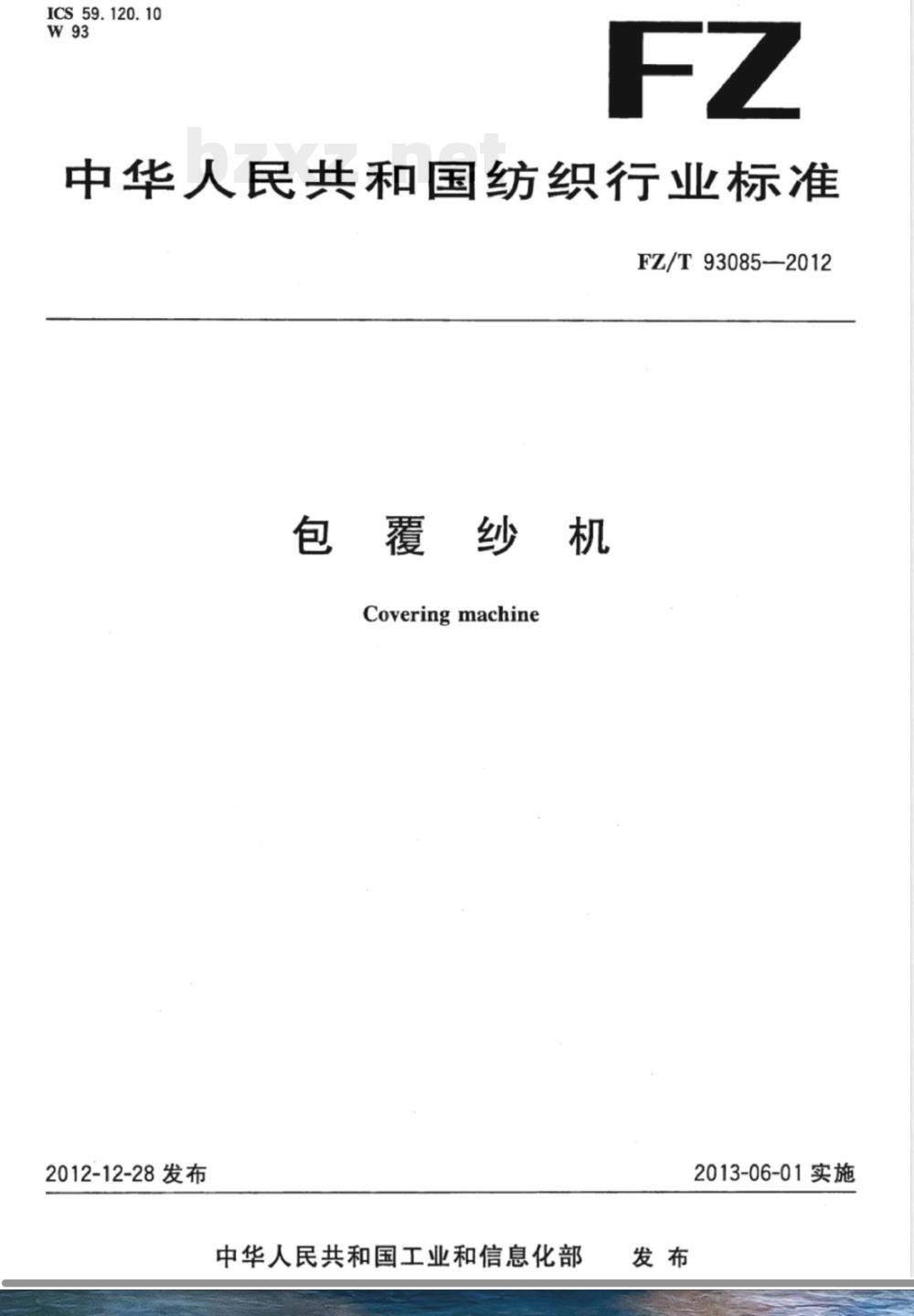

ICS 59.120.10 W93 中华人民共和国纺织行业标准 FZ/T 93085—2012 包覆纱机 Covering machine 2012-12-28发布 2013-06-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会负责归口。 本标准起草单位：浙江精功科技股份有限公司、浙江理工大学现代纺织装备技术教育部工程研究中心、浙江汇豪科技有限公司、浙江省纺织机械标准化技术委员会、浙江方正轻纺机械检测中心有限公司、浙江国兴机械股份有限公司。 本标准主要起草人：高瑞明、邵志军、胡弘波、史伟民、顾叶琴、章额、徐跃新、洪东、王向东、姚旦鸣、李章存、夏苗良。 1 范围 本标准规定了包覆纱机的型式和主要参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于对锦纶丝、氨纶丝、真丝、橡筋线、金银丝（合纤）和棉纱等进行单、双层包覆加工生产的包覆纱机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.4 纺织机械噪声测试规范 第4部分：纱线加工、绳索加工机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 型式和主要参数 3.1 产品型式与分类 结构型式分为：双面双层、双面单层。 卷绕成形方式分为：机械式、电控式；集体成形、单锭独立成形。 包覆类型分为：单包、双包。 3.2 主要参数 主要参数见表1，包括最高机械锭速、基本锭数、锭距、功率、成纱纤度、卷取速度、捻度范围等。 不同机型包括氨纶丝包覆纱机、橡筋丝包覆纱机、金银丝（合纤）包覆纱机等。 4 要求 4.1 传动系统 机器运转应平稳，无异常振动和冲击声；各轴承温升不超过25℃；各部件安装正确，润滑良好，无渗漏现象。 4.2 包覆系统 锭子振幅应小于0.1mm；锭子转速不匀率≤2%；包覆过程中张力、捻度及捻向应可按工艺要求调整；导纱器表面应光滑无带纱现象；牵伸倍数可调。 4.3 卷绕系统 卷绕筒管旋转应灵活，无间歇转动现象；筒管与摩擦辊应全长接触良好，无明显间隙。 4.4 功率消耗 空车运转主电机功耗应符合规定（约9–10kW范围，随机型变化）。 4.5 噪声 空车运转时整机噪声应符合标准规定（约90–92dB(A)范围）。 4.6 成形质量 卷绕筒管表面纱线应平整，不得出现叠纱、塌边等缺陷。
