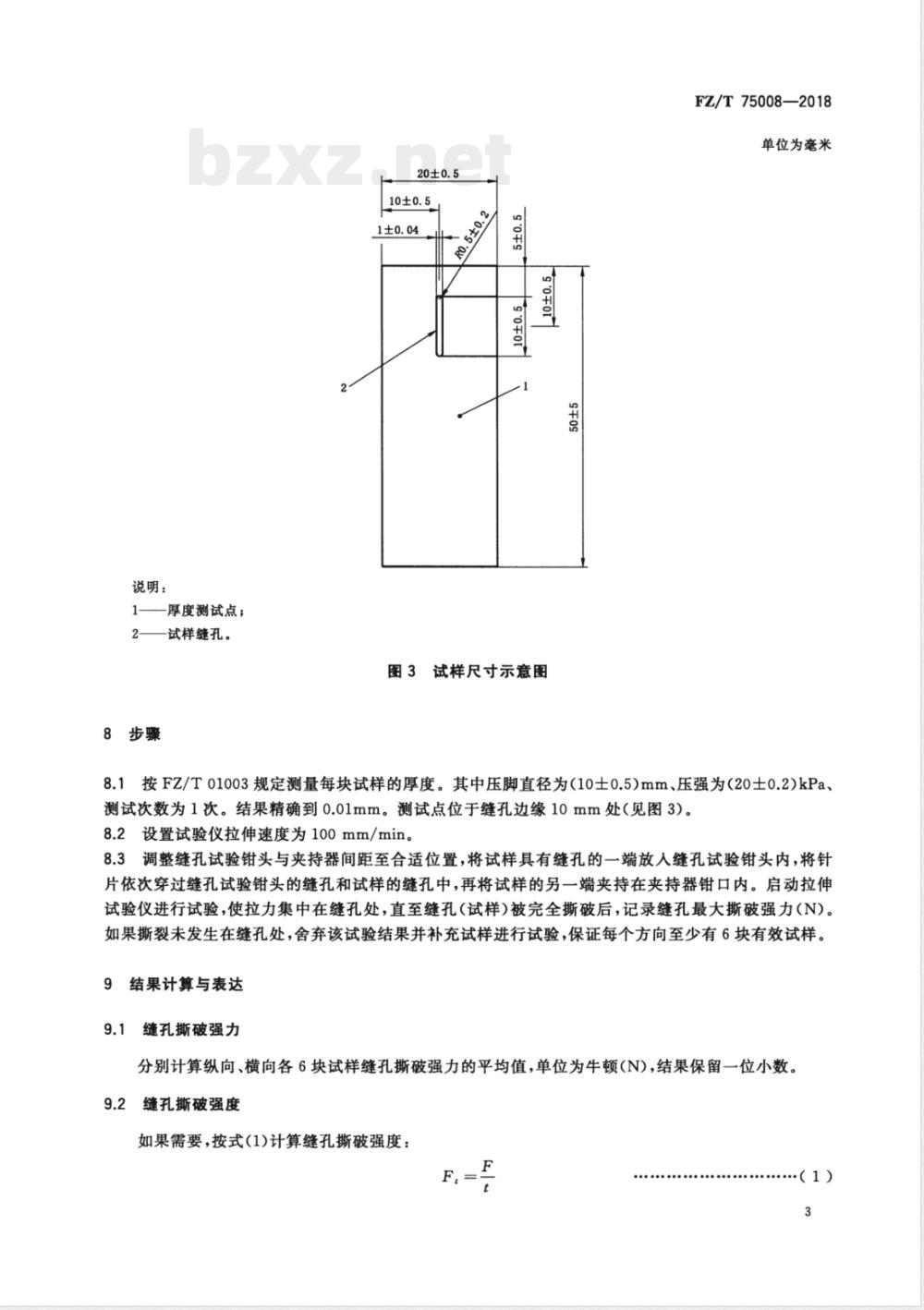

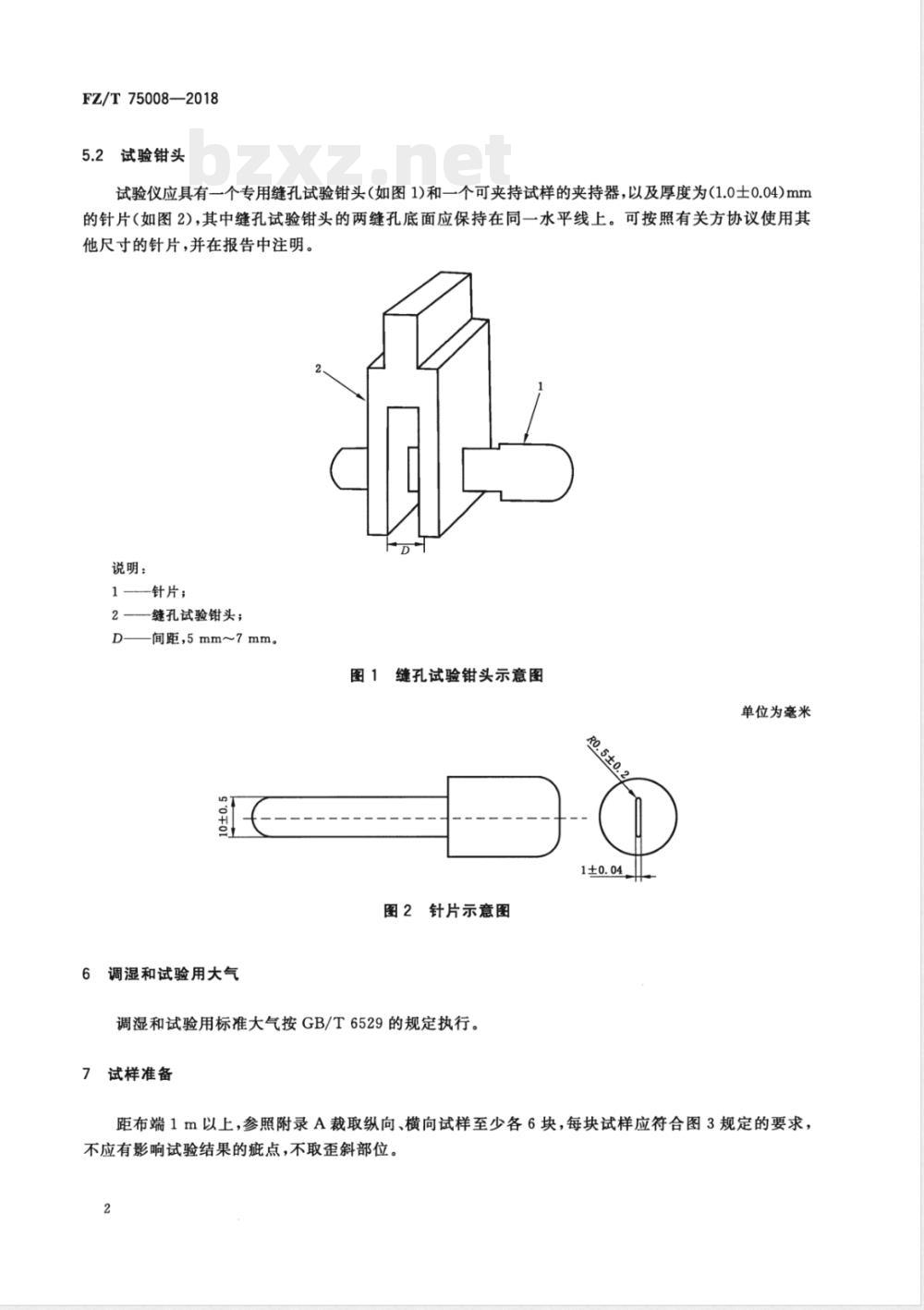

ICS 59.080.40 W04 中华人民共和国纺织行业标准 FZ/T 75008—2018 代替 FZ/T 75008—1995 涂层织物缝孔撕破性能试验方法 Coated fabrics - Test method for stitch tear properties 2018-12-21发布 中华人民共和国工业和信息化部发布 2019-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 75008—1995《涂层织物缝孔撕破强度试验方法》。 与1995版相比主要技术变化包括：标准名称调整为“涂层织物缝孔撕破性能试验方法”；规范性引用文件调整与更新；增加术语“缝孔撕破强力”及定义；修改拉伸试验仪要求；调整试验钳头与针片尺寸要求；完善示意图；增加调湿与试验大气条件；修改厚度测试方法与测试点设置；修改试验报告内容；增加取样示例等。 本标准由中国纺织工业联合会提出。 本标准由全国纺织标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本标准起草单位：中纺标（深圳）检测有限公司、深圳昌硕新纺材料有限公司、纺织工业标准化研究所、中纺新材料科技有限公司。 本标准主要起草人：曾钦学、计伟、丁虬、陈的、殷永胜、郭禹、徐柏青、胡国银。 1 范围 本标准规定了测定涂层织物缝孔撕破性能的试验方法。 本标准适用于各类涂层织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 6529 纺织品调湿和试验用标准大气 FZ/T 01003 涂层织物厚度试验方法 3 术语和定义 3.1 缝孔撕破强力（stitch tear force） 在规定条件下，试样所能承受的抗缝纫针孔的最大撕破力，单位为牛顿（N）。 3.2 缝孔撕破强度（stitch tear strength） 在规定条件下，试样单位厚度上所能承受的抗缝纫针孔的撕破力，单位为牛顿每毫米（N/mm）。 4 原理 在条形试样上裁取规定尺寸缝孔，将试样一端置于拉伸试验仪专用缝孔试验钳头中，并将规定尺寸针片穿入缝孔。 试样另一端夹持固定后，沿长度方向施加拉力，记录试样被针片撕破时的最大强力。 5 设备 5.1 等速伸长（CRE）试验仪 应满足：拉伸速度可设定为100mm/min，精度±10%；可记录撕破过程强力；全量程误差不超过±1%；数据采集频率不小于8次/s。 5.2 试验钳头 应配备专用缝孔试验钳头及夹持器，并使用厚度（1.0±0.04）mm针片。针片穿过试样缝孔进行加载试验。 6 调湿和试验用大气 按GB/T 6529规定执行。 7 试样准备 距布端1m以上裁取纵向、横向试样各至少6块，试样应无影响测试的疵点，并按图示要求制备缝孔试样。 8 步骤 按规定对试样进行缝孔处理后进行拉伸试验，记录试样被撕破时的最大强力。
