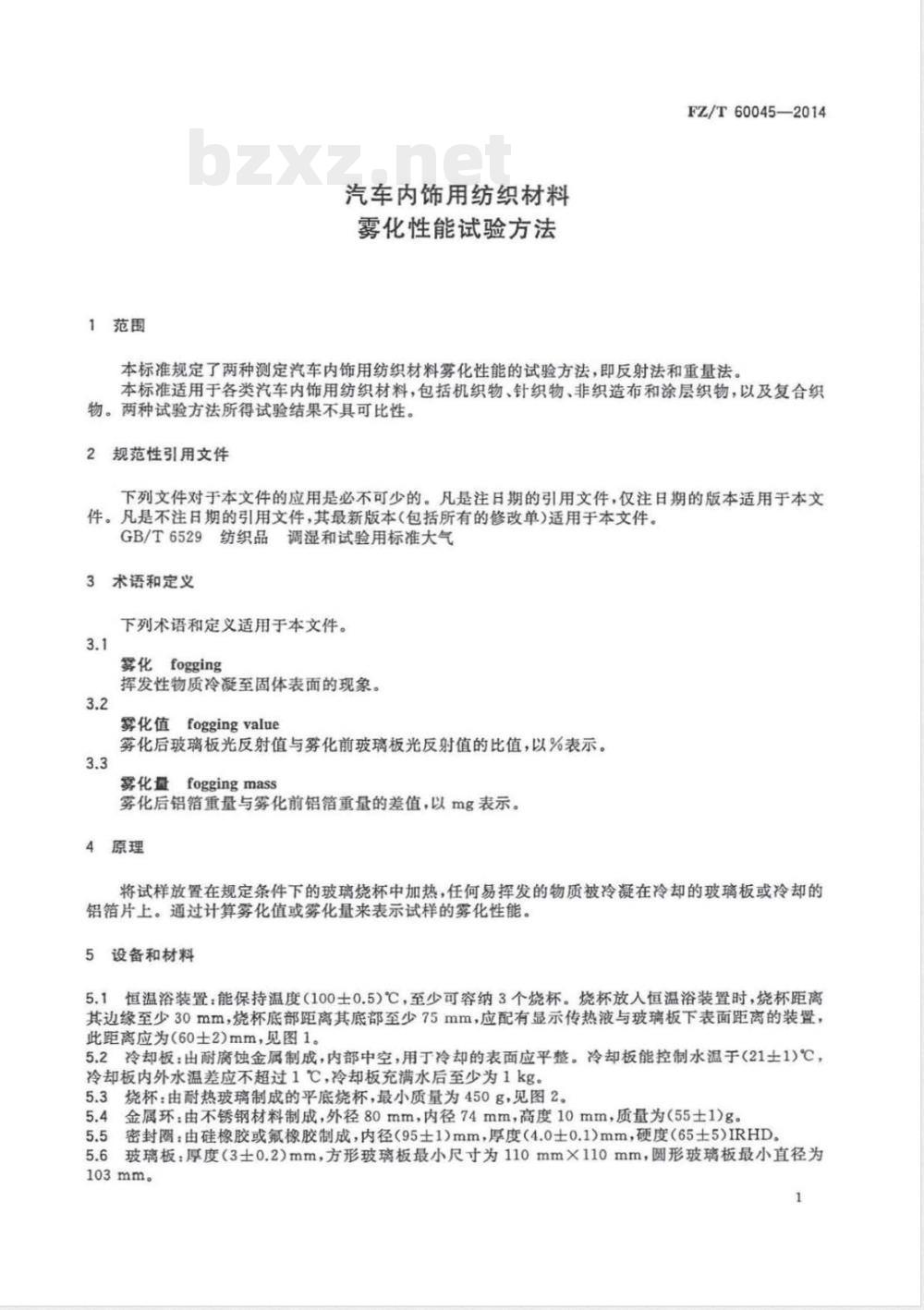

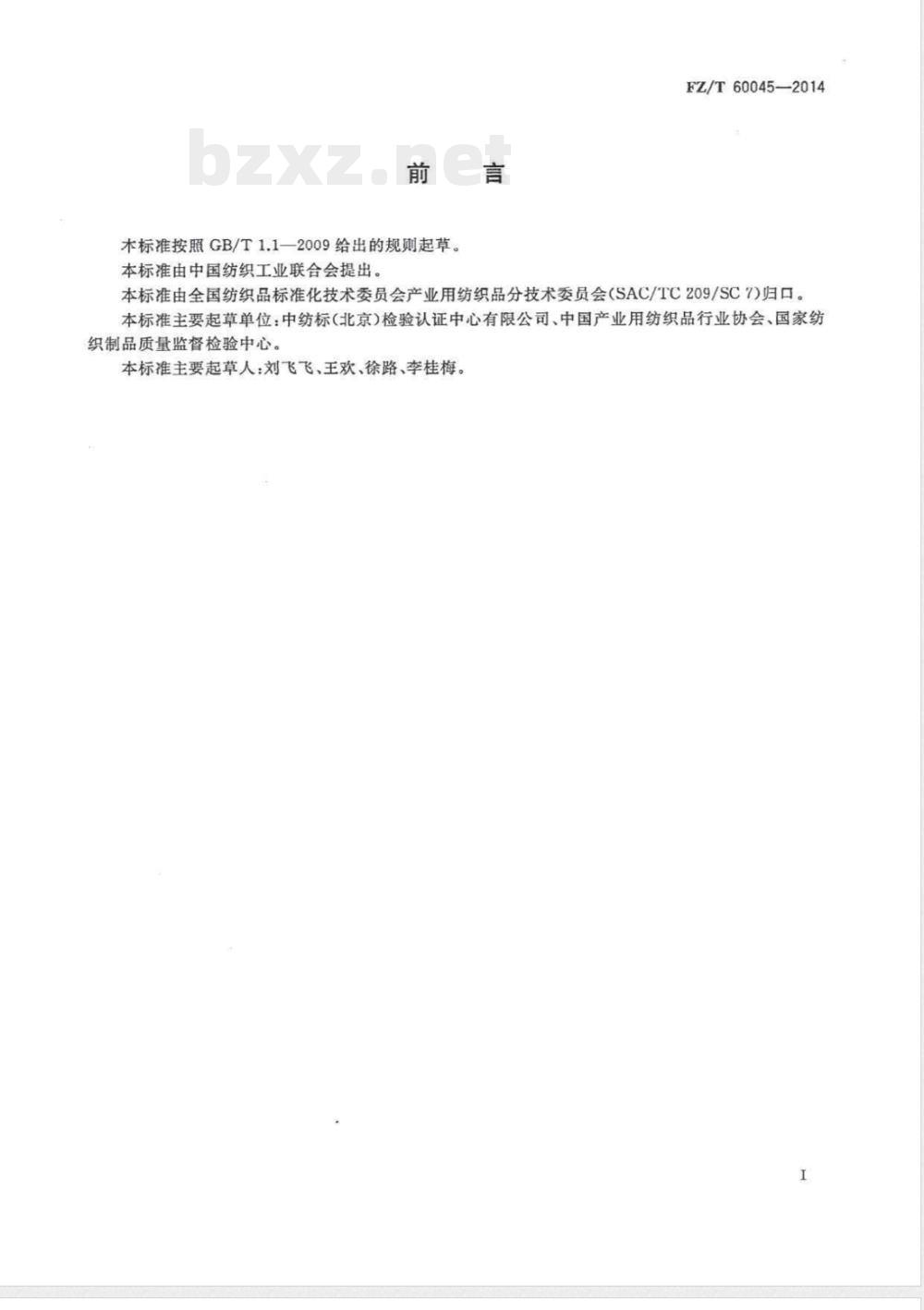

ICS 59.080.30 W04 中华人民共和国纺织行业标准 FZ/T 60045—2014 汽车内饰用纺织材料雾化性能试验方法 Textile trim materials in the interior of automobiles — Test method for fogging characteristics 2014-12-24发布 中华人民共和国工业和信息化部发布 2015-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。 本标准主要起草单位：中纺标（北京）检验认证中心有限公司、中国产业用纺织品行业协会、国家纺织制品质量监督检验中心。 本标准主要起草人：刘飞飞、王欢、徐路、李桂梅。 1 范围 本标准规定了测定汽车内饰用纺织材料雾化性能的两种试验方法，即反射法和重量法。 本标准适用于各类汽车内饰用纺织材料，包括机织物、针织物、非织造布、涂层织物以及复合织物。 两种试验方法所得结果不具可比性。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用。 凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 3.1 雾化 fogging 挥发性物质冷凝至固体表面的现象。 3.2 雾化值 fogging value 雾化后玻璃板光反射值与雾化前玻璃板光反射值的比值，以%表示。 3.3 雾化量 fogging mass 雾化后铝箔重量与雾化前铝箔重量的差值，以mg表示。 4 原理 将试样置于规定条件下的玻璃烧杯中加热，挥发性物质在冷却玻璃板或铝箔表面冷凝。 通过计算雾化值或雾化量表征试样雾化性能。 5 设备和材料 5.1 恒温浴装置：温度（100±0.5）℃，可容纳至少3个烧杯，配有距离控制装置（60±2）mm。 5.2 冷却板：耐腐蚀金属制成，内部中空，水温控制（21±1）℃，温差不超过1℃。 5.3 烧杯：耐热玻璃平底烧杯，最小质量450g。 5.4 金属环：不锈钢材质，外径80mm，内径74mm，高10mm，质量（55±1）g。 5.5 密封圈：硅橡胶或氟橡胶，内径（95±1）mm，厚度（4.0±0.1）mm，硬度（65±5）IRHD。 5.6 玻璃板：厚度（3±0.2）mm，方形最小110mm×110mm，圆形直径≥103mm。 图1 恒温浴装置示意（略） 图2 烧杯示意（略） 5.7 铝箔片：厚度（0.030±0.005）mm，直径（103±1）mm，表面平整无褶皱。 5.8 滤纸：直径110mm，克重90g/m²。 5.9 光泽度仪：60°入射与反射角。 5.10 测量框：用于测定玻璃板中心区域反射值（25±5）mm范围。 图3 玻璃板反射值测量示意（略） 5.11 黑色底板：尺寸≥200mm×200mm，60°光泽度反射值小于0.5GU。 5.12 天平：精度0.01mg。 5.13 干燥器：含五氧化二磷或硅胶。 5.14 计时器：精度1min。
