FZ/T 60048-2022覆膜非织造布表面针孔的测定及评价方法

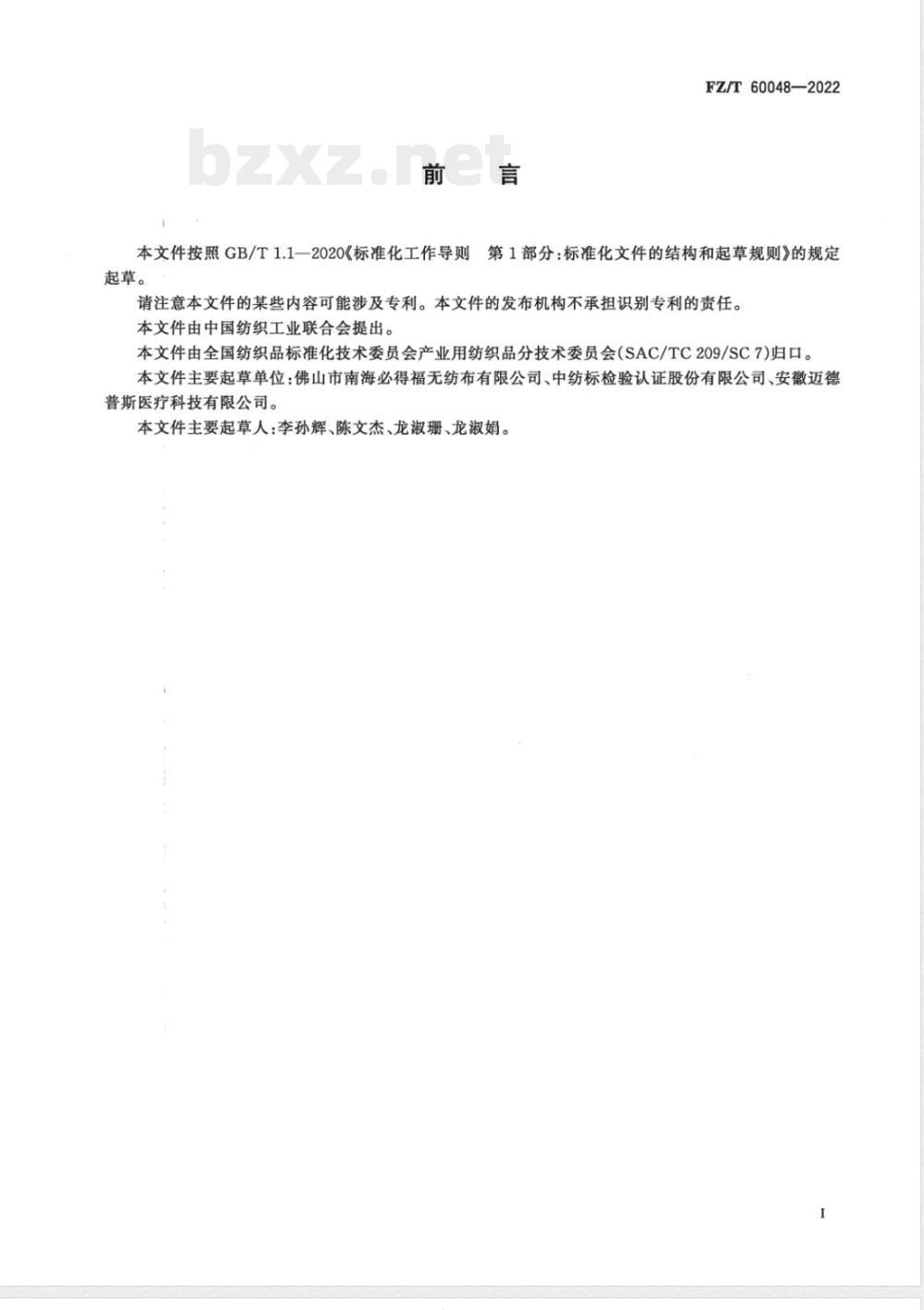

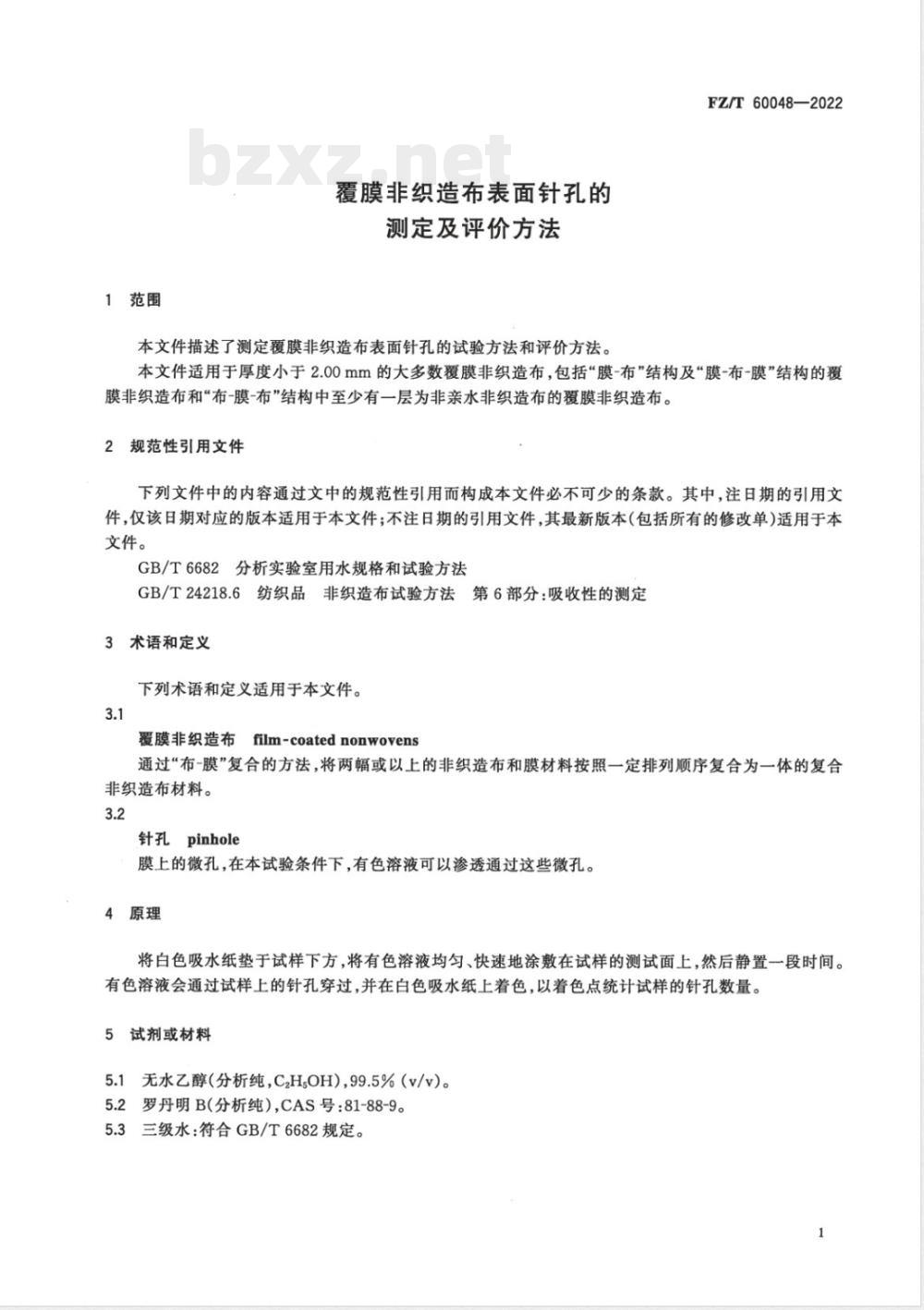

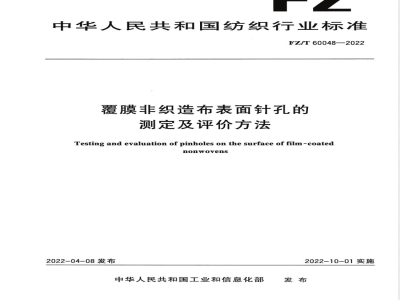

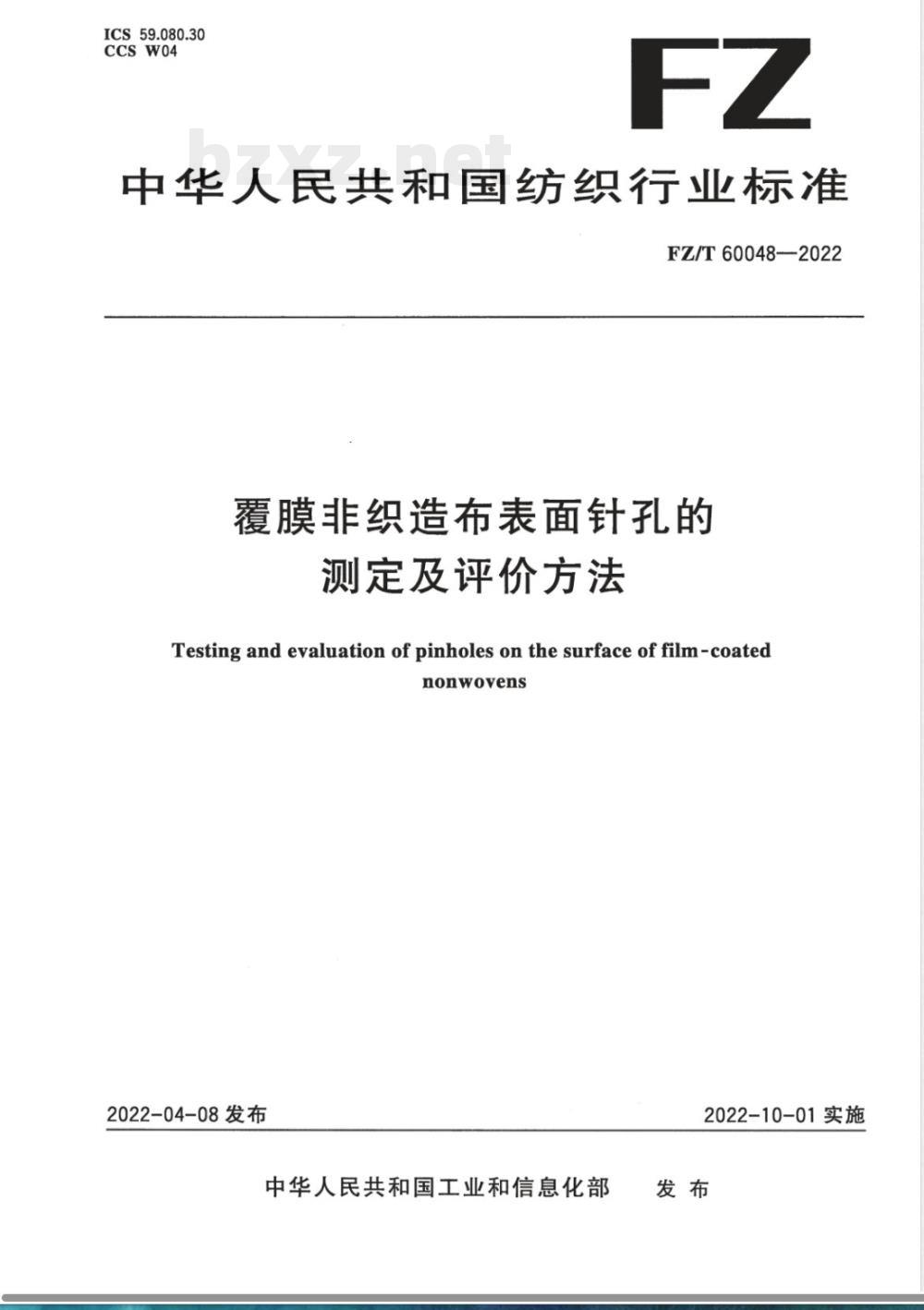

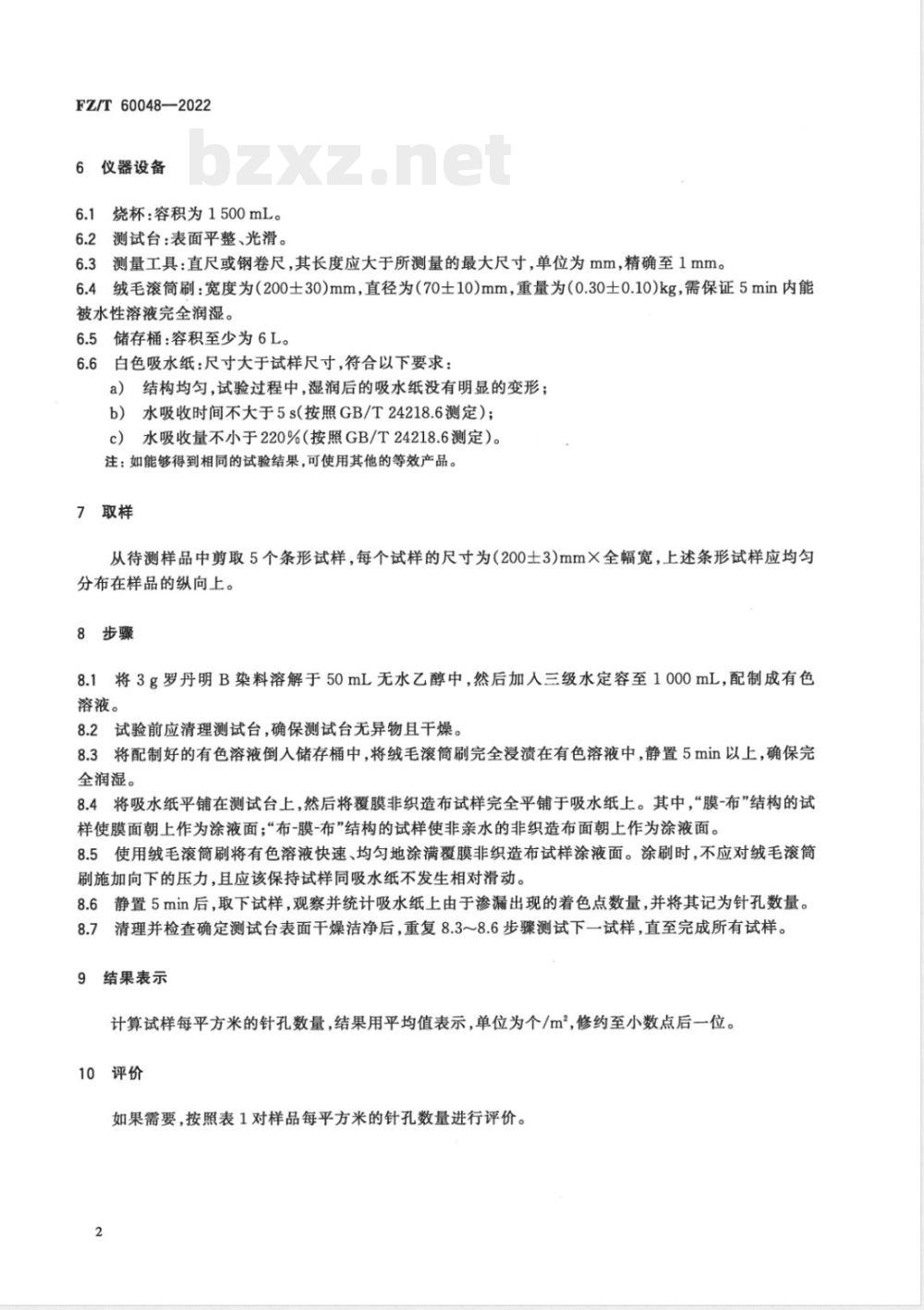

ICS 59.080.30 CCS W04 FZ/T 60048—2022 中华人民共和国纺织行业标准 覆膜非织造布表面针孔的测定及评价方法 Testing and evaluation of pinholes on the surface of film-coated nonwovens 发布：2022-04-08 实施：2022-10-01 发布单位：中华人民共和国工业和信息化部 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件由中国纺织工业联合会提出，由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。本文件主要起草单位包括佛山市南海必得福无纺布有限公司、中纺标检验认证股份有限公司、安徽迈德普斯医疗科技有限公司。本文件主要起草人包括李孙辉、陈文杰、龙淑珊、龙淑娟等。 1 范围 本文件描述了覆膜非织造布表面针孔的试验方法及评价方法。 本文件适用于厚度小于2.00 mm的大多数覆膜非织造布，包括“膜-布”结构、“膜-布-膜”结构以及“布-膜-布”结构中至少有一层为非亲水非织造布的覆膜非织造布。 2 规范性引用文件 GB/T 6682 分析实验室用水规格和试验方法 GB/T 24218.6 纺织品 非织造布试验方法 第6部分：吸收性的测定 3 术语和定义 3.1 覆膜非织造布（film-coated nonwovens） 通过“布-膜”复合工艺，将两幅或以上非织造布与膜材料按一定顺序复合形成的一体化复合材料。 3.2 针孔（pinhole） 膜上的微孔，在本试验条件下，有色溶液可通过这些微孔渗透至吸水纸上形成着色点。 4 原理 将白色吸水纸置于试样下方，在试样表面均匀涂布有色溶液并静置一定时间，溶液通过针孔渗透至吸水纸形成着色点，通过统计着色点数量评价针孔数量。 5 试剂或材料 5.1 无水乙醇（分析纯，C2H5OH），纯度99.5%。 5.2 罗丹明B（分析纯，CAS号：81-88-9）。 5.3 三级水，符合GB/T 6682规定。 6 仪器设备 6.1 烧杯：1500 mL。 6.2 测试台：表面平整光滑。 6.3 测量工具：直尺或钢卷尺，精度1 mm。 6.4 绒毛滚筒刷：宽度（200±30）mm，直径（70±10）mm，重量（0.30±0.10）kg。 6.5 储存桶：容量≥6 L。 6.6 白色吸水纸：尺寸大于试样，结构均匀，吸水时间≤5 s，吸水量≥220%。 7 取样 从样品中沿纵向均匀裁取5个条形试样，尺寸为（200±3）mm×全幅宽。 8 试验步骤 8.1 配制溶液：将3 g罗丹明B溶于50 mL无水乙醇中，加三级水定容至1000 mL。 8.2 清洁测试台，确保干燥无异物。 8.3 将绒毛滚筒刷浸入溶液中静置5 min以上确保润湿。 8.4 将吸水纸平铺于测试台，再将试样平铺其上，不同结构试样按规定确定涂液面方向。 8.5 用滚筒刷均匀涂布溶液，避免施加压力并防止试样与吸水纸相对滑动。 8.6 静置5 min后取下试样，统计吸水纸上的着色点数量作为针孔数量。 8.7 每次测试后清洁测试台并重复试验直至完成所有试样。 9 结果表示 计算每平方米针孔数量，以平均值表示，单位为个/m²，结果修约至小数点后一位。 10 评价 如需要，可按规定等级对单位面积针孔数量进行分级评价。 11 试验报告 试验报告应包括样品信息、针孔数量结果、评价等级（如适用）及试验过程中的异常情况。
