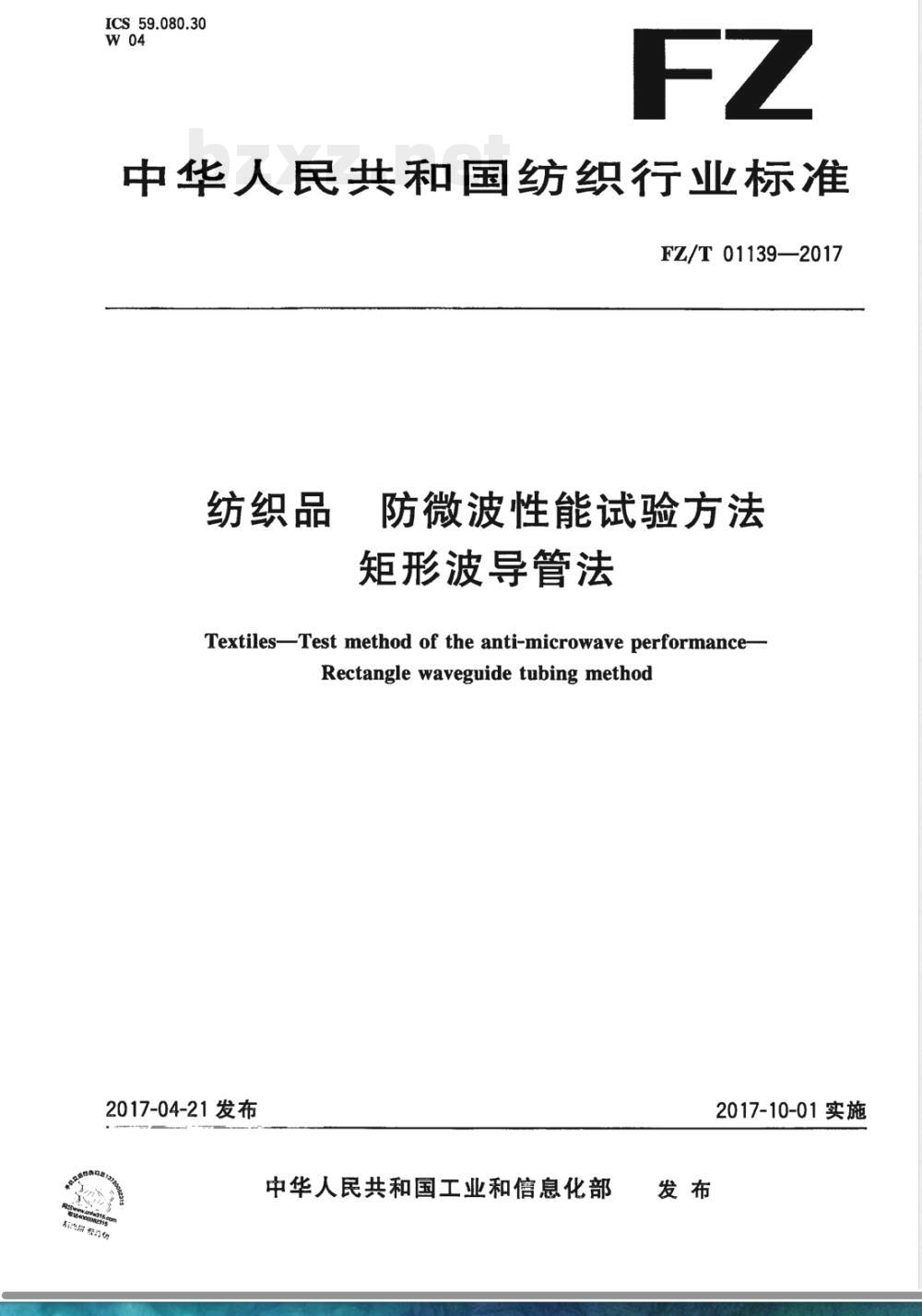

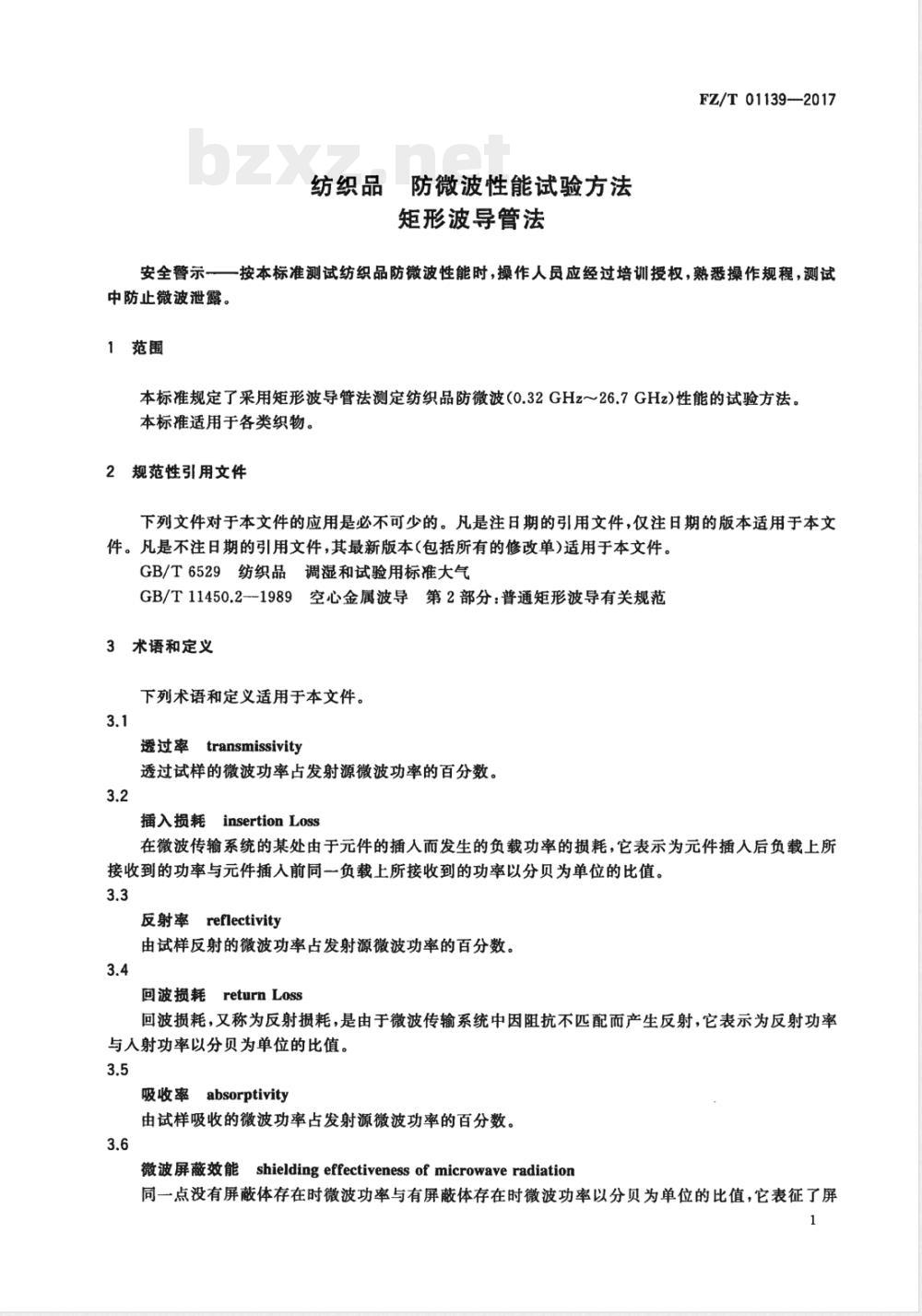

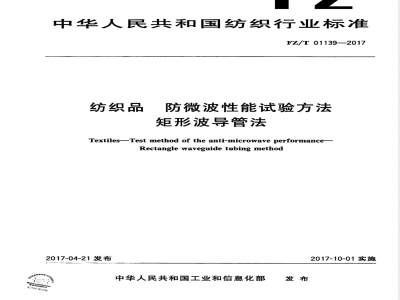

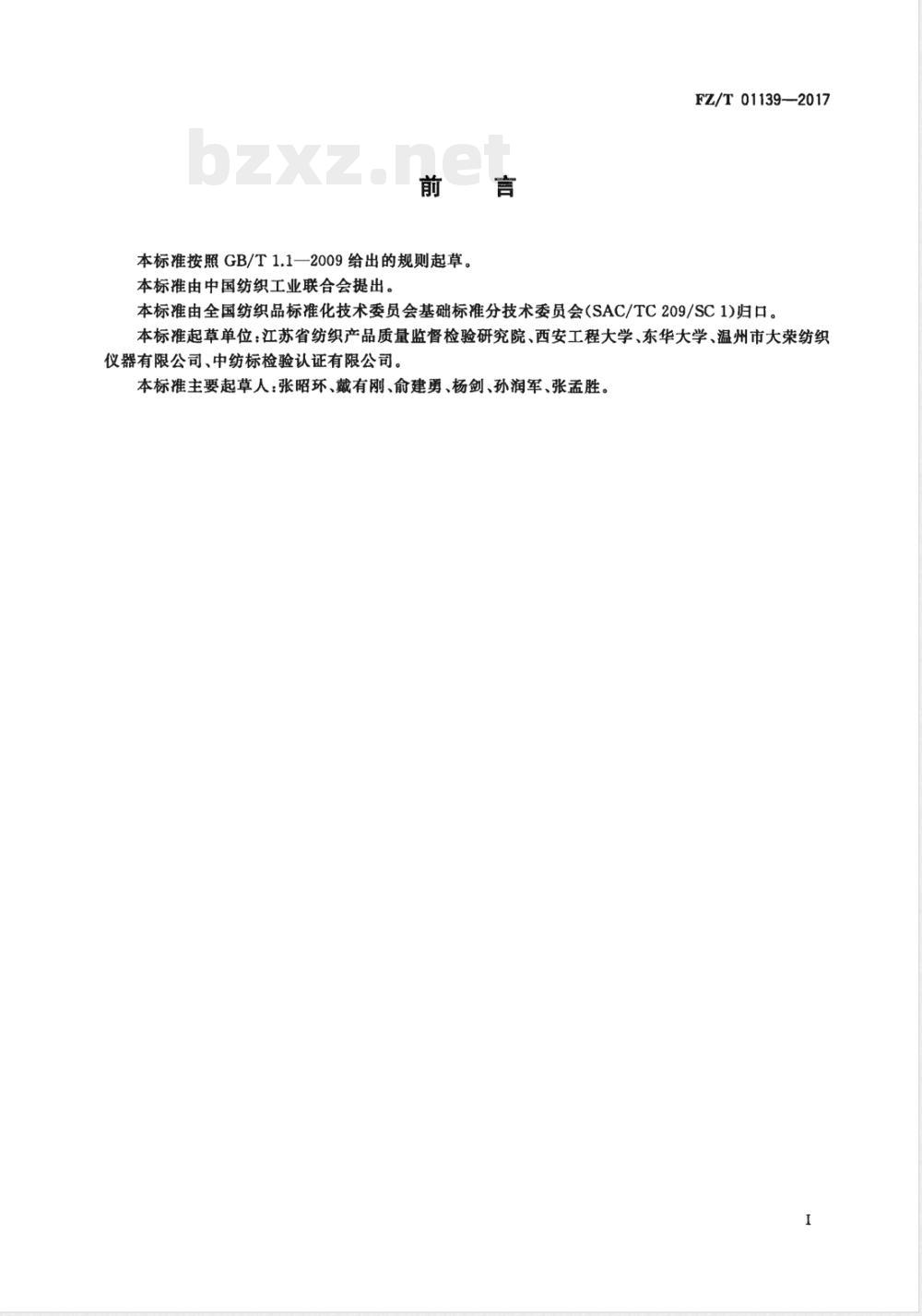

ICS 59.080.30 W04 FZ/T 01139—2017 中华人民共和国纺织行业标准 纺织品 防微波性能试验方法 矩形波导管法 Textiles—Test method of the anti-microwave performance—Rectangle waveguide tubing method 发布：2017-04-21 实施：2017-10-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位包括江苏省纺织产品质量监督检验研究院、西安工程大学、东华大学、温州市大荣纺织仪器有限公司、中纺标检验认证有限公司。本标准主要起草人包括张昭环、戴有刚、俞建勇、杨剑、孙润军、张孟胜等。 安全警示：按本标准测试纺织品防微波性能时，操作人员应经过培训授权，熟悉操作规程，防止微波泄露。 1 范围 本标准规定了采用矩形波导管法测定纺织品防微波性能（0.32 GHz～26.7 GHz）的试验方法。 本标准适用于各类织物。 2 规范性引用文件 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 11450.2—1989 空心金属波导 第2部分：普通矩形波导有关规范 3 术语和定义 3.1 透过率（transmissivity） 透过试样的微波功率占发射源微波功率的百分数。 3.2 插入损耗（insertion loss） 因元件插入导致负载功率变化的损耗，以分贝表示。 3.3 反射率（reflectivity） 由试样反射的微波功率占发射源微波功率的百分数。 3.4 回波损耗（return loss） 因阻抗不匹配产生的反射功率与入射功率的比值，以分贝表示。 3.5 吸收率（absorptivity） 由试样吸收的微波功率占发射源微波功率的百分数。 3.6 微波屏蔽效能（shielding effectiveness of microwave radiation） 在无屏蔽体与有屏蔽体情况下微波功率差值的分贝表示，用于表征屏蔽材料对微波的衰减能力。 4 原理 利用网络分析仪产生一定频率范围的微波信号，通过高方向性耦合器进入矩形波导管，将试样置入波导管内，使微波发生透射与反射。通过测量透射功率与反射功率，计算插入损耗与回波损耗，并进一步得到透过率、反射率、吸收率及屏蔽效能。 5 测试系统 5.1 系统组成 测试系统由网络分析仪与矩形波导管组成。 5.2 波导管要求 波导管应符合GB/T 11450.2—1989，根据测试频率选择相应波段；应配备高方向性耦合器以产生极化微波信号；配有样品夹具与校准件。 5.3 网络分析仪要求 应覆盖波导工作频率范围；灵敏度优于-90 dBm；可同时测量透射与反射功率；阻抗为50 Ω；输出功率默认为0 dBm（1 mW）。 6 试样准备与调湿 6.1 取样 按夹具尺寸裁剪试样，分别按0°、45°、90°三个方向裁取，每个方向不少于3块。 6.2 调湿 在GB/T 6529规定的标准大气条件下进行调湿与测试，温度（20±2）℃，相对湿度（65±4）%。 7 测试步骤 7.1 设置网络分析仪测量频率范围，频率间隔10 MHz。 7.2 仪器预热30 min后进行校准。
