本标准规定了在低温条件下，涂层织物耐折性能的试验方法。 本标准适用于厚度不大于3?mm的涂层织物。

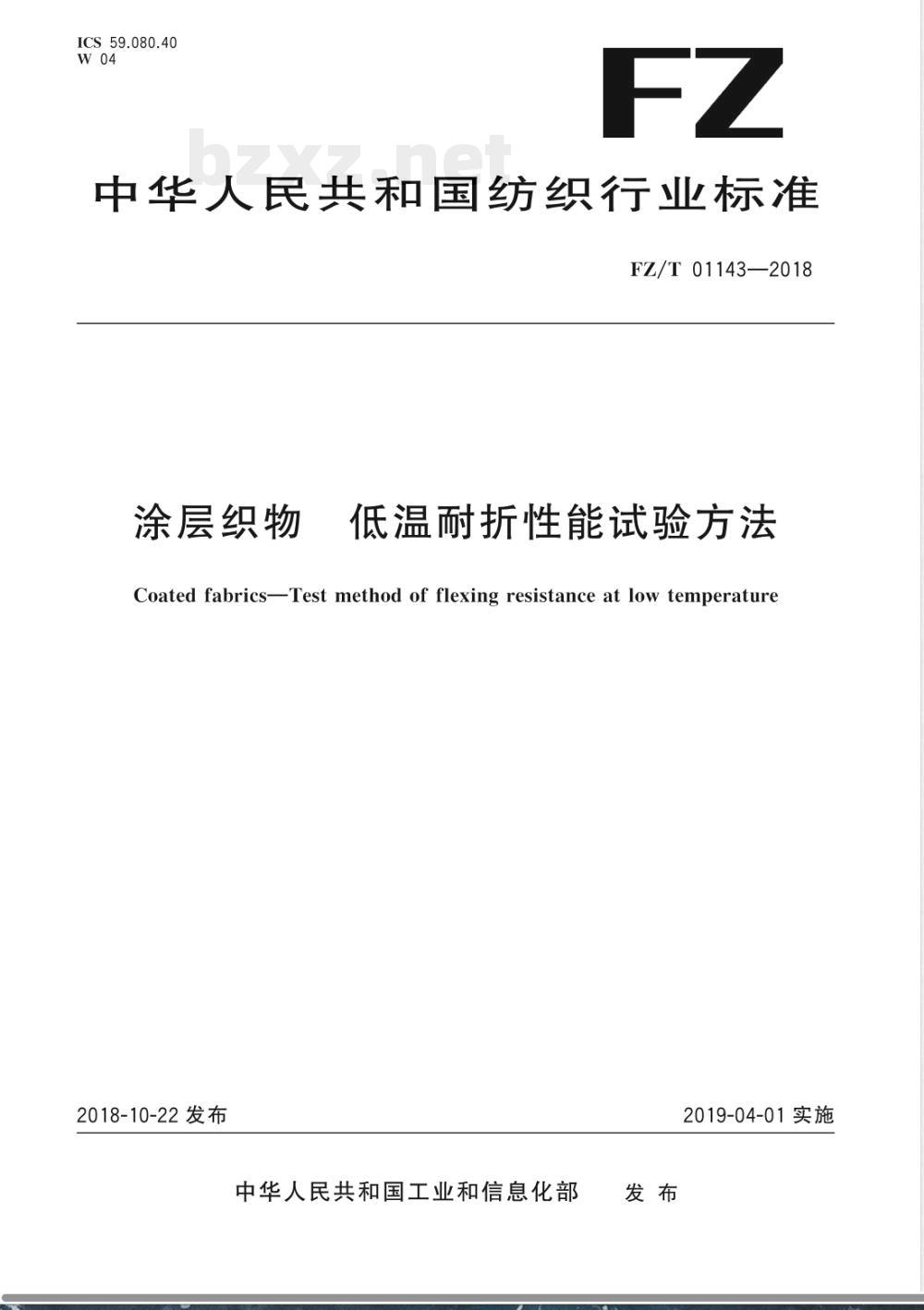

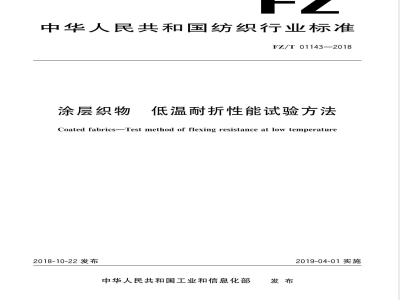

ICS 59.080.40
中华人民共和国纺织行业标准
FZ/T01143—2018
涂层织物
低温耐折性能试验方法
Coated fabricsTest method of flexing resistance at low temperature2018-10-22 发布
中华人民共和国工业和信息化部发布
2019-04-01实施

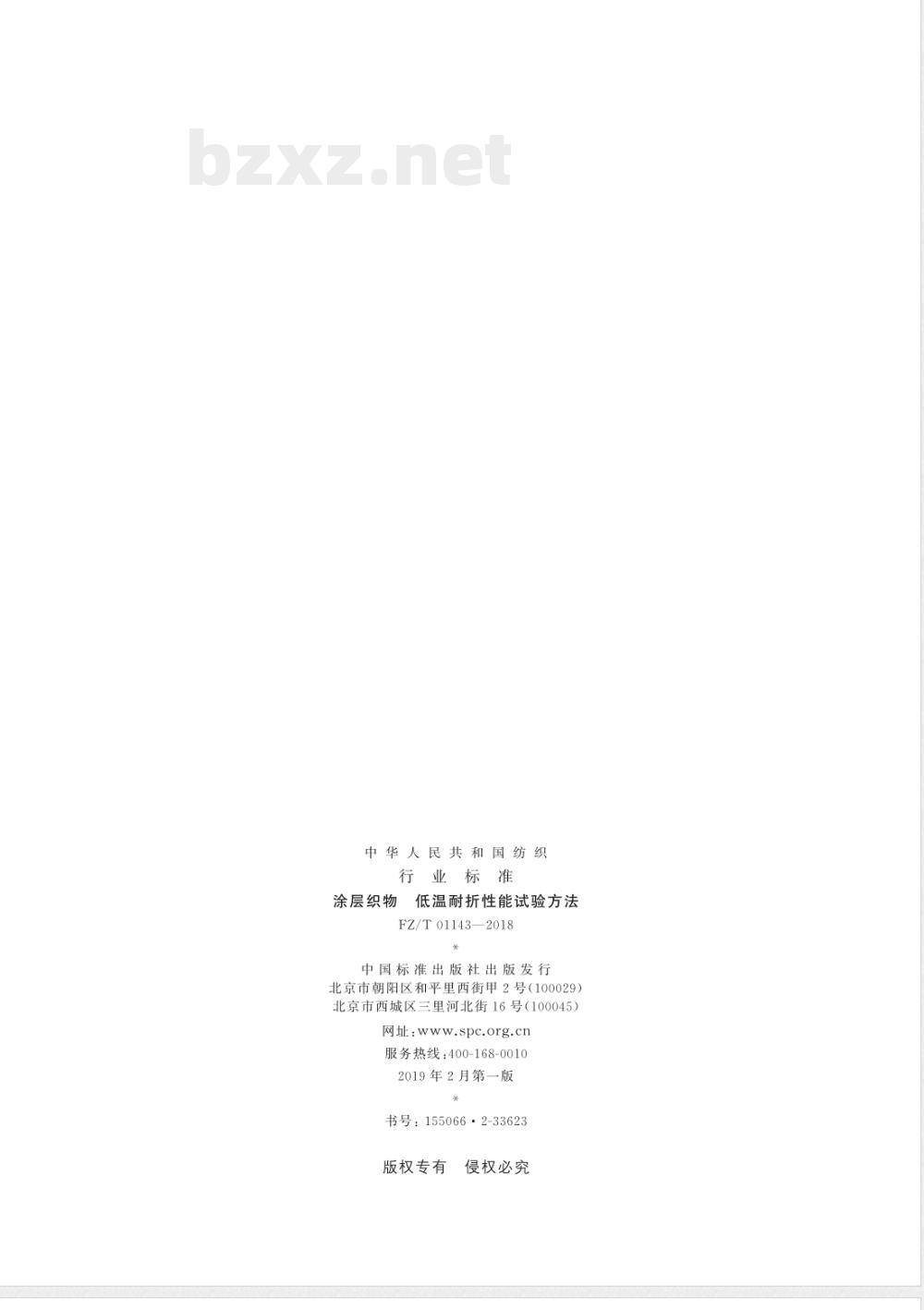

中华人民共和国纺织
行业标准
涂层织物低温耐折性能试验方法FZ/T01143—2018
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.spc.org.cn
服务热线：400-168-0010
2019年2月第一版
书号：155066·2-33623
版权专有
侵权必究bZxz.net

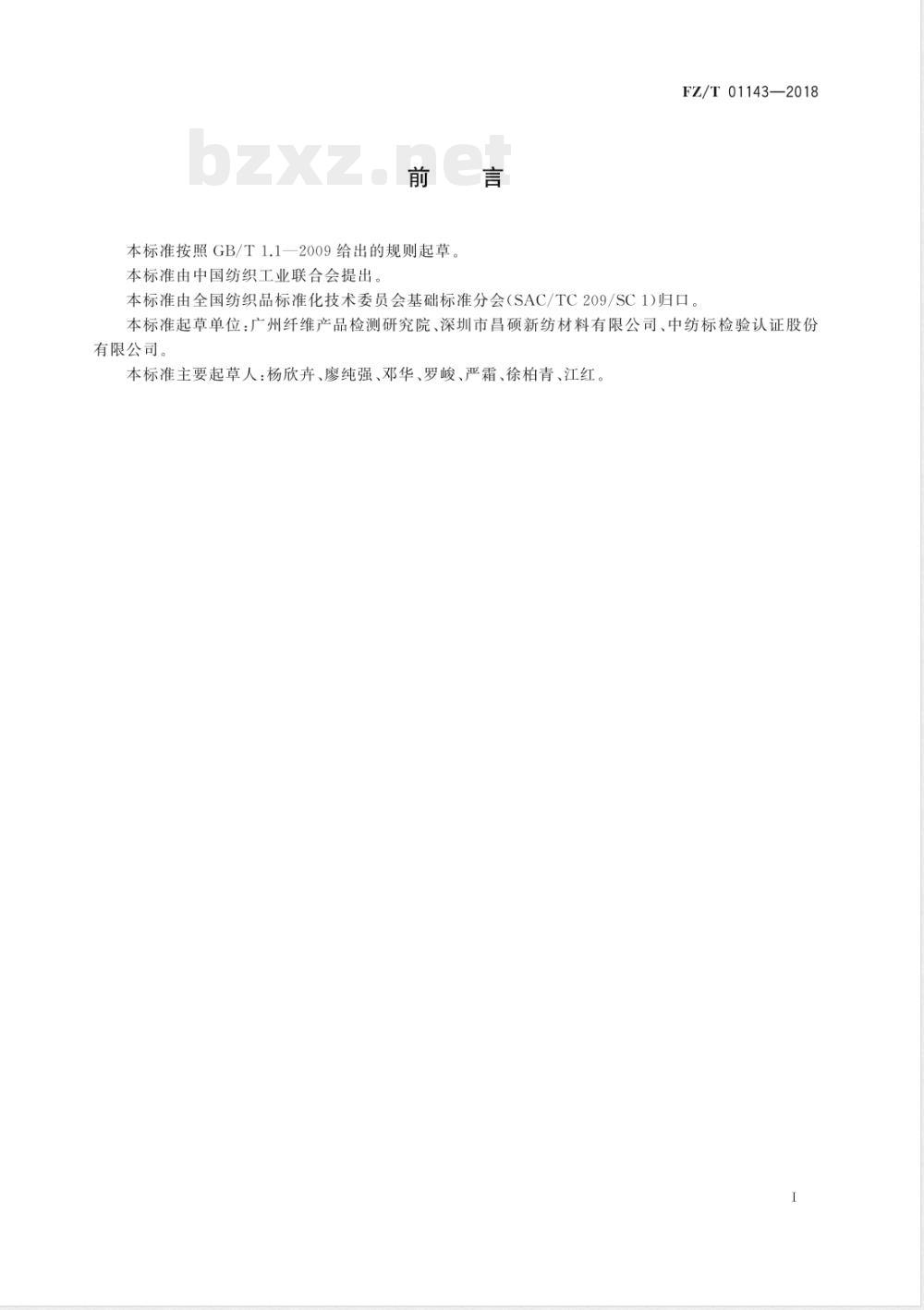

本标准按照GB/T1.1一2009给出的规则起草本标准由中国纺织工业联合会提出。FZ/T01143—2018
本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准起草单位：广州纤维产品检测研究院、深圳市昌硕新纺材料有限公司、中纺标检验认证股份有限公司。

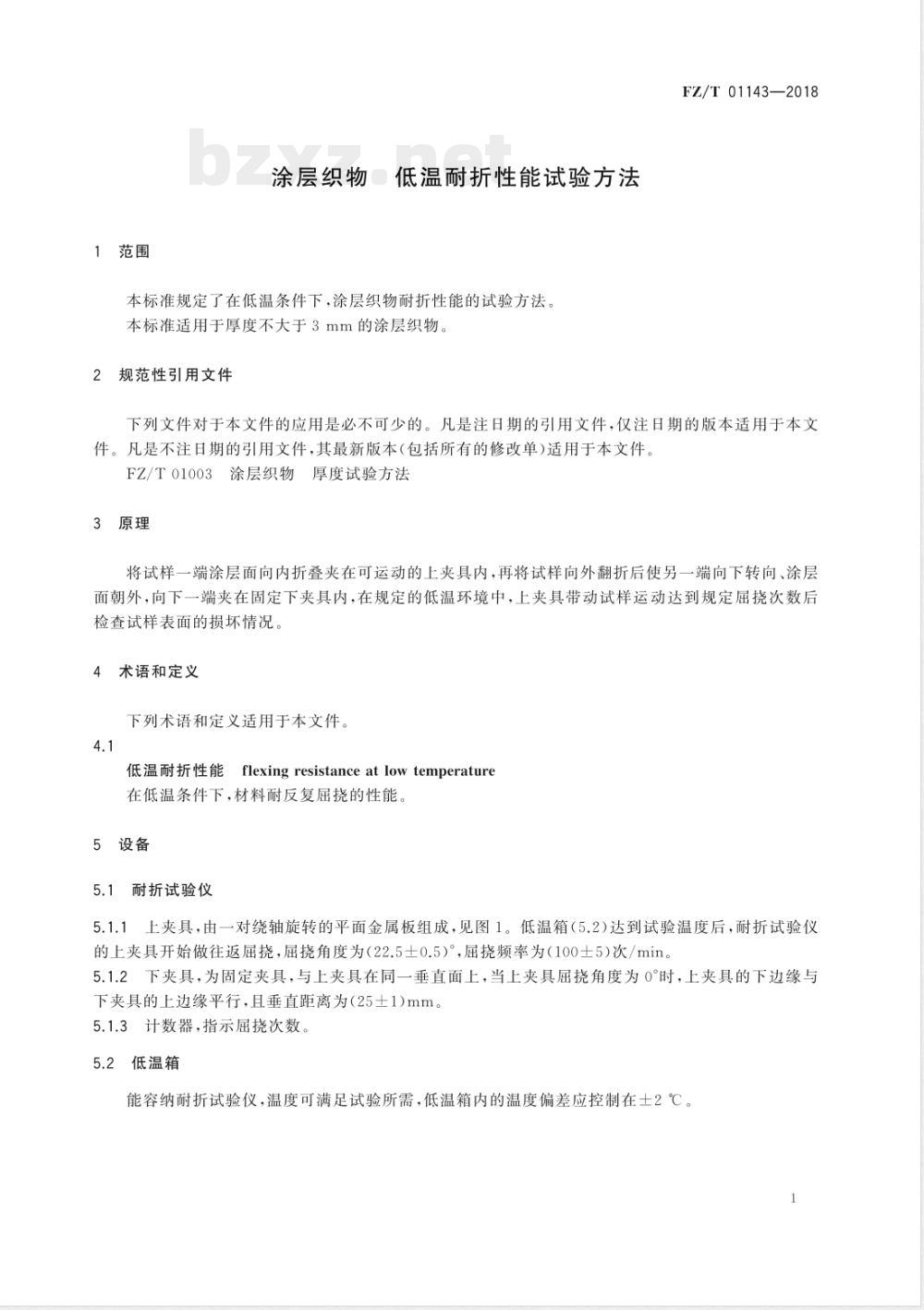

本标准主要起草人：杨欣卉、廖纯强、邓华、罗峻、严霜、徐柏青、江红。1范围
涂层织物
低温耐折性能试验方法
本标准规定了在低温条件下，涂层织物耐折性能的试验方法。本标准适用于厚度不大于3mm的涂层织物。2规范性引用文件
FZ/T01143—2018
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件FZ/T01003涂层织物厚度试验方法3原理
将试样一端涂层面向内折叠夹在可运动的上夹具内，再将试样向外翻折后使另一端向下转向、涂层面朝外，向下一端夹在固定下夹具内，在规定的低温环境中，上夹具带动试样运动达到规定屈挠次数后检查试样表面的损坏情况
4术语和定义
下列术语和定义适用于本文件。4.1
flexing resistanceat lowtemperature低温耐折性能
在低温条件下，材料耐反复屈挠的性能。5设备
5.1耐折试验仪
5.1.1上夹具，由一对绕轴旋转的平面金属板组成，见图1。低温箱（5.2）达到试验温度后，耐折试验仪的上夹具开始做往返屈挠，屈挠角度为（22.5士0.5），屈挠频率为（100士5）次/min。5.1.2下夹具，为固定夹具，与上夹具在同一垂直面上，当上夹具屈挠角度为0°时，上夹具的下边缘与下夹具的上边缘平行，且垂直距离为（25土1）mm5.1.3计数器，指示屈挠次数。
2低温箱
能容纳耐折试验仪，温度可满足试验所需，低温箱内的温度偏差应控制在士2℃。FZ/T 01143—2018
（50±1）mm
（4±1）mm
5.3放大镜
可放大4倍至6倍。
6样品的厚度测定和取样
样品的厚度测定
（15±1）m
（55±1）mm
（25±1）mm
夹具钳紧固旋钮
图1上夹具
弯曲角度（22.5±0.5）。
（25±1）mm
圆角半径2mm
按FZ/T01003执行，厚度大于3mm的涂层织物，不适用于本标准。6.2取样
6.2.1取样位置宜距离边缘10cm以上、涂层面目测连续，试样无折痕、变色或其他破损；成品取样位置宜为主要屈挠部位、涂层面目测连续，试样无折痕、变色或其他破损（如针孔）。注：涂层面目测连续是指在目测和放大镜（5.3)下看不到涂层织物的基布。6.2.2试样尺寸为（70±1）mm×（45±1）mm。6.2.3在样品纵向和横向上各取3个试样，同一纵向和横向上不宜裁取多个试样。7试验步骤
7.1调整上夹具角度状态，使上夹具的下边缘平行于下夹具的上边缘，即处于水平位置，7.2打开上、下夹具。
7.3将涂层面向内折叠，两个较长的边对齐，放人上夹具中夹紧，见图2a）。再将试样向外翻折后使另一端向下转向，见图2b），涂层面朝外折叠夹在固定的下夹具内，保证折叠线垂直水平后夹紧，见2
图2c），并保持试样自然伸直。上
图2试样的安装
上夹具
FZ/T01143—2018
下夹具
7.4启动耐折试验仪，室温下查看试样随上夹具能否灵活屈挠和有无明显拉伸现象。若不能灵活屈挠或有明显拉伸现象则返回7.1重新装样，若能灵活屈挠且无明显拉伸现象，则检查试样弯曲成试验状态后有无损坏。若无损坏，可开始试验，如有损坏，则取出试样，停止试验，试样损坏情况应在报告书中注明。
7.5设置试验温度和屈挠次数。试验温度和屈挠次数具体要求根据产品需要确定，试验温度建议为一10℃、一20℃等，屈挠次数建议为1000、3000、5000、10000次等。低温箱达到设定温度后，夹具开始屈挠至设定次数，完成屈挠次数后夹具停止屈挠。7.6取出试样，在照度不低于6001x的光线下，目测并用放大镜（5.3)分别检查试样平展和折叠两种状态有无损坏，夹入夹具的部分试样的损坏不计人检查范围。损坏情况包括以下几种类型：
涂层面出现裂纹；
织物面纱线断裂，出现破裂；
涂层和织物之间出现起泡；
涂层和织物之间出现分层；
涂层出现脱落；
其他明显损坏情况
警告：低温取样应带防护手套，以免冻伤7.7若织物两面都有涂层且目测连续，无特殊说明，应对两面进行试验，并做好记录。8试验结果
试验后记录试样有无损坏，如有损坏，按7.6记录试样的损坏类型，若损坏情况包括二种及以上类型的复合，应增加相应的文字说明。8.2纵向和横向的试验结果分别表示，若同向3个试样的试验结果不同时，以试验结果差的一个为最终试验结果。
8.3织物两面都有涂层，如无特殊说明，以试验结果差的一面为最终结果。9试验报告
试验报告应包含以下内容：
FZ/T01143—2018
本标准编号；
试样描述；
试验温度和屈挠次数；
试验结果；
任何偏离本标准的细节。
FZ/T01143-2018
版权专有侵权必究
书号：155066·2-33623
