FZ/T 01146-2018纺织品 织物起拱变形试验方法

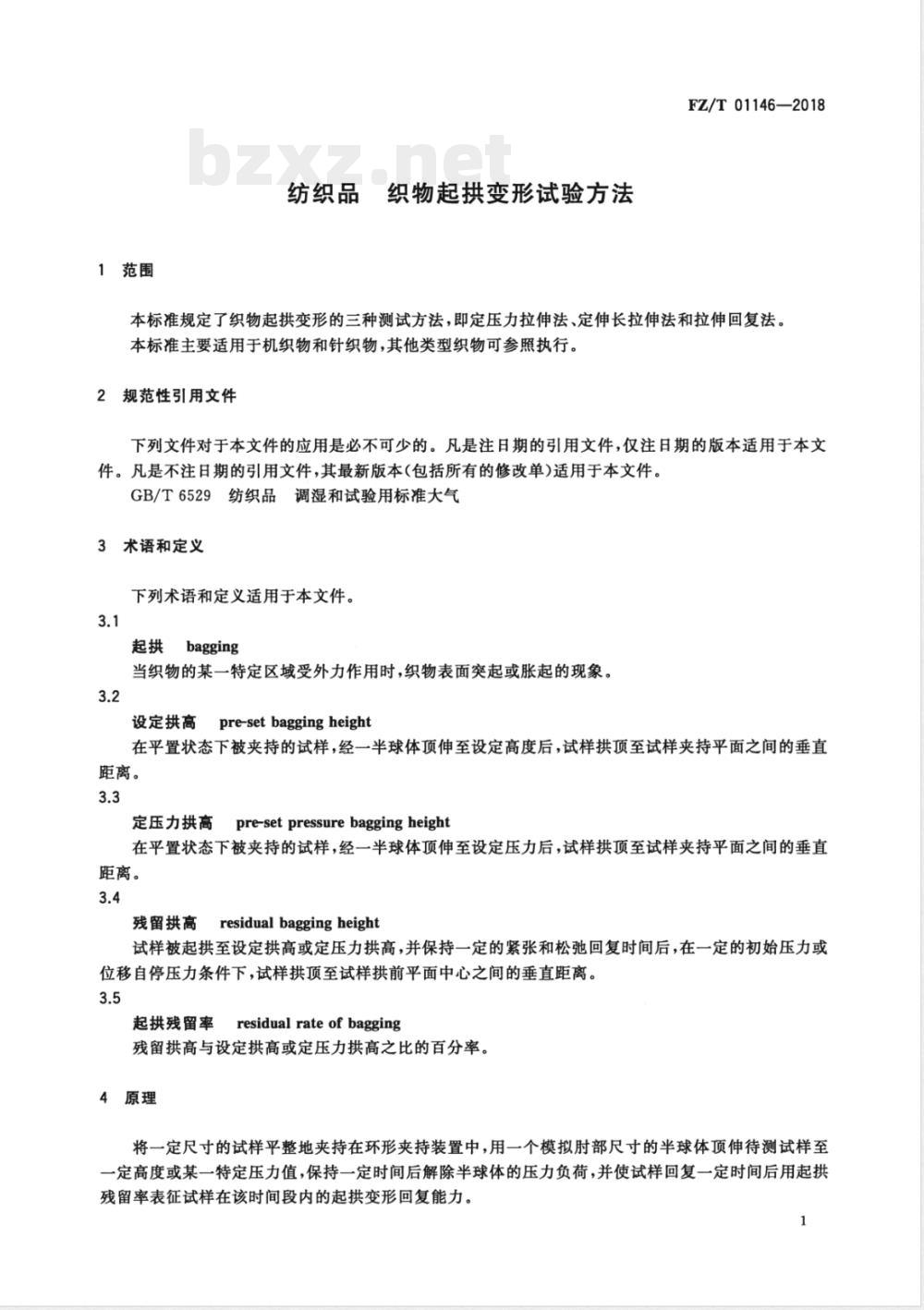

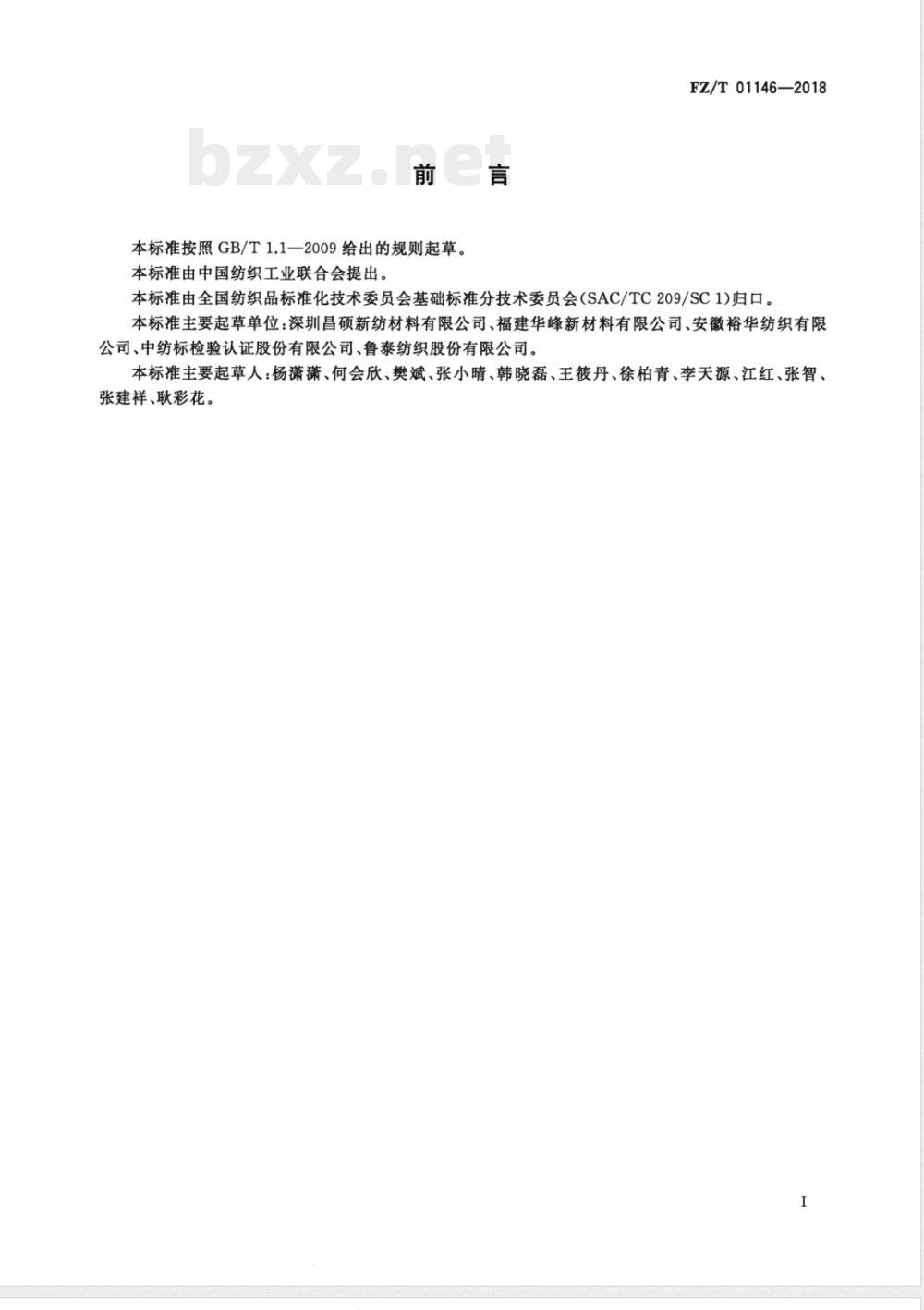

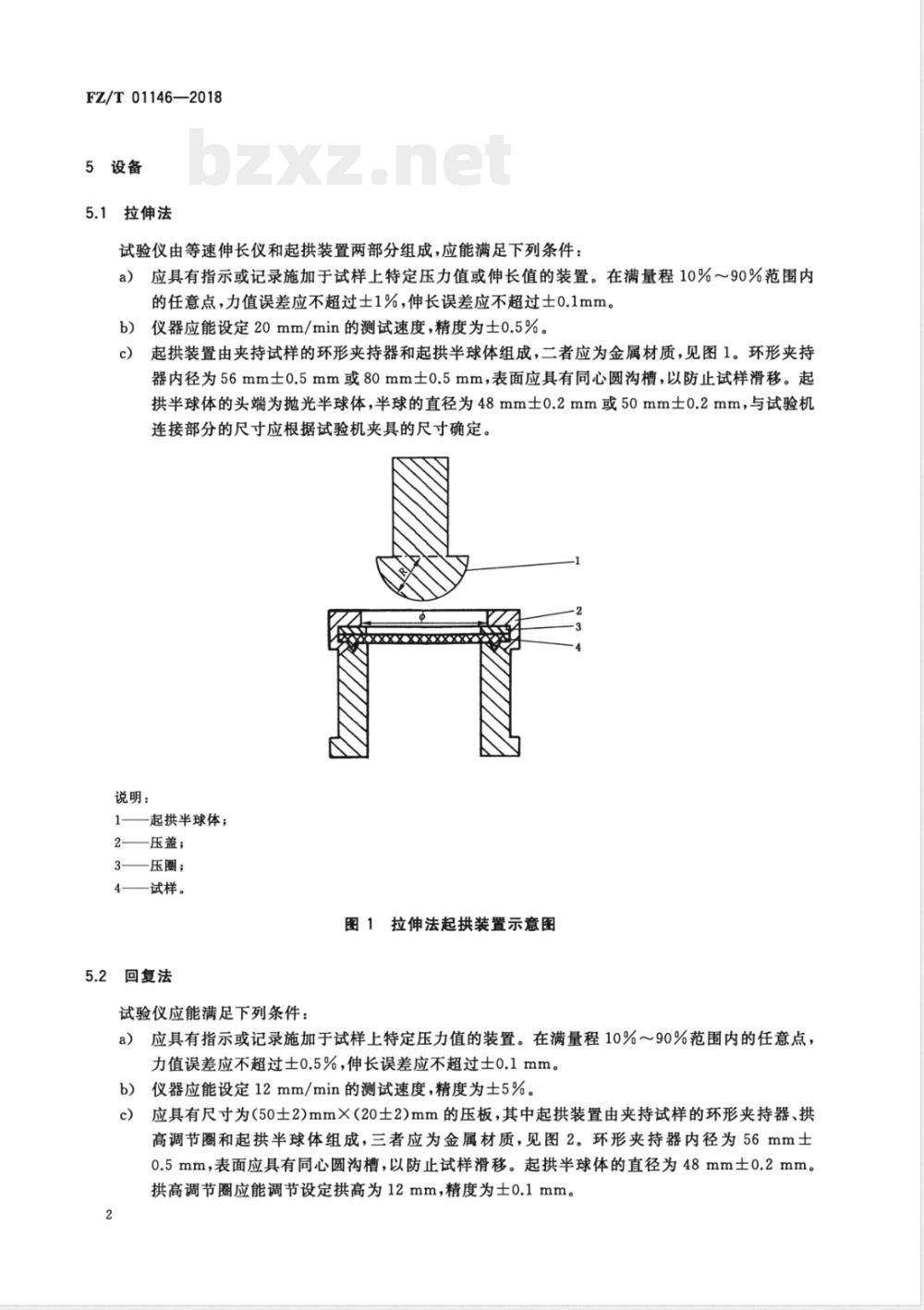

ICS 59.080.30 W04 中华人民共和国纺织行业标准 FZ/T 01146—2018 纺织品 织物起拱变形试验方法 Textiles - Test method for bagging deformation of fabrics 2018-12-21发布 中华人民共和国工业和信息化部 发布 2019-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草，由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本标准主要起草单位包括深圳昌硕新纺材料有限公司、福建华峰新材料有限公司、安徽裕华纺织有限公司、中纺标检验认证股份有限公司等。 1 范围 本标准规定了织物起拱变形的三种测试方法：定压力拉伸法、定伸长拉伸法和拉伸回复法。 本标准适用于机织物和针织物，其他类型织物可参照执行。 2 规范性引用文件 本文件引用GB/T 6529《纺织品 调湿和试验用标准大气》。 3 术语和定义 3.1 起拱 织物某一特定区域受外力作用时，表面突起或胀起的现象。 3.2 设定拱高 试样在平置状态夹持后，经半球体顶伸至设定高度时，拱顶至夹持平面的垂直距离。 3.3 定压力拱高 试样在平置夹持状态下，经半球体顶伸至设定压力时，拱顶至夹持平面的垂直距离。 3.4 残留拱高 试样起拱并保持一定紧张与松弛回复时间后，在规定条件下拱顶至平面中心的垂直距离。 3.5 起拱残留率 残留拱高与设定拱高或定压力拱高之比的百分率。 4 原理 将试样夹持于环形装置中，通过模拟肘部的半球体顶伸试样至一定高度或压力，保持一定时间后解除负荷并恢复一定时间，以起拱残留率表征织物起拱变形恢复能力。 5 设备 5.1 拉伸法试验装置 设备由等速伸长仪和起拱装置组成，应满足力值误差不超过±1%，伸长误差不超过±0.1mm，速度20mm/min±0.5%。起拱装置包括环形夹持器与半球体，夹持器内径56mm±0.5mm或80mm±0.5mm，半球体直径48mm±0.2mm或50mm±0.2mm。 5.2 回复法试验装置 设备应满足力值误差不超过±0.5%，速度12mm/min±5%，并配有压板及可调拱高装置（设定拱高12mm±0.1mm）。 5.3 裁样工具 包括剪刀、裁样印章或圆形裁样器。 6 试验环境 预调湿、调湿及试验按GB/T 6529规定执行，推荐试样在松弛状态下调湿不少于24h。 7 试样 从样品上裁取至少3块圆形试样，试样应取自不同经向位置。
