FZ/T 01120-2014纺织品 定量化学分析 聚烯烃弹性纤维与其它纤维的混合物

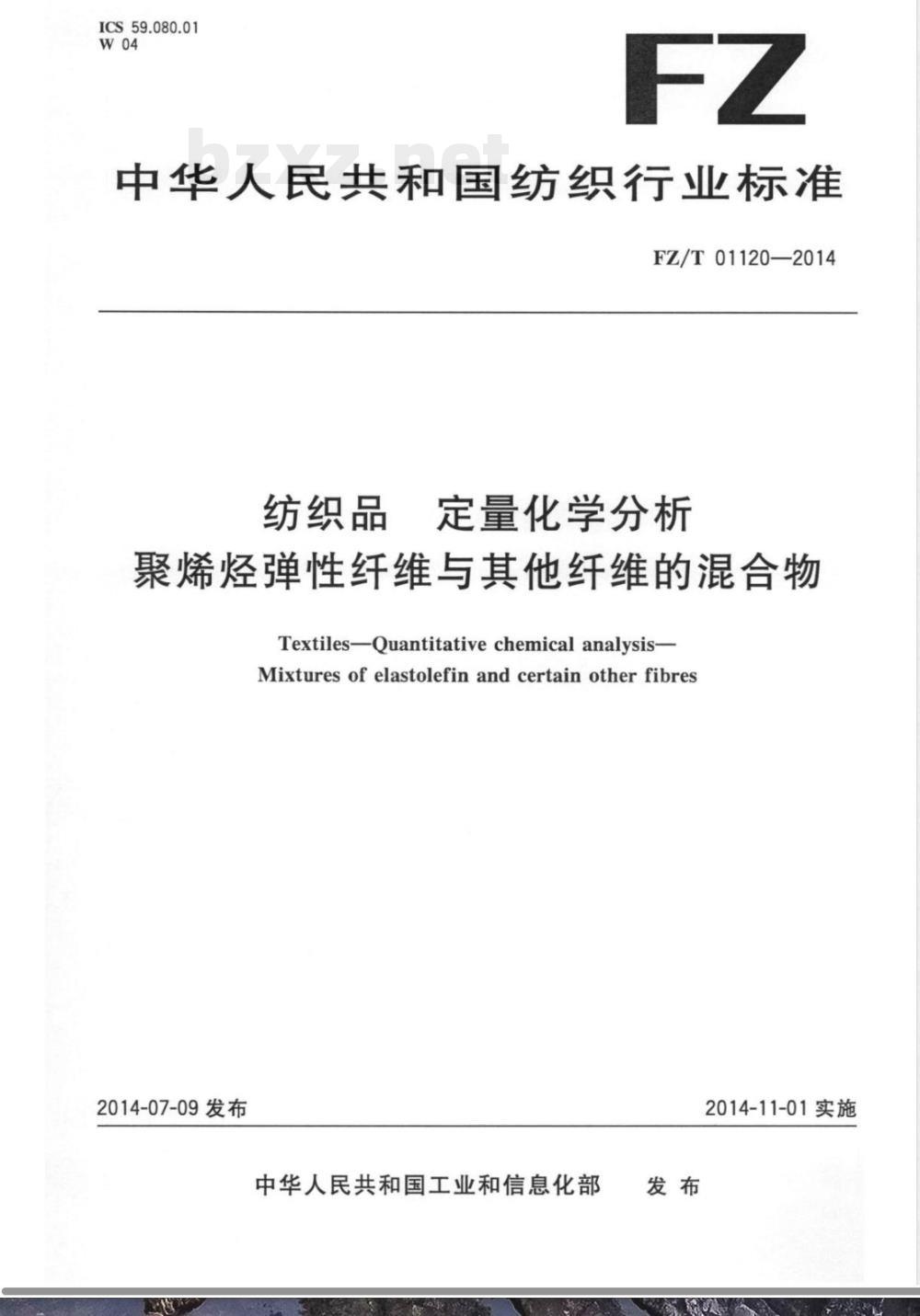

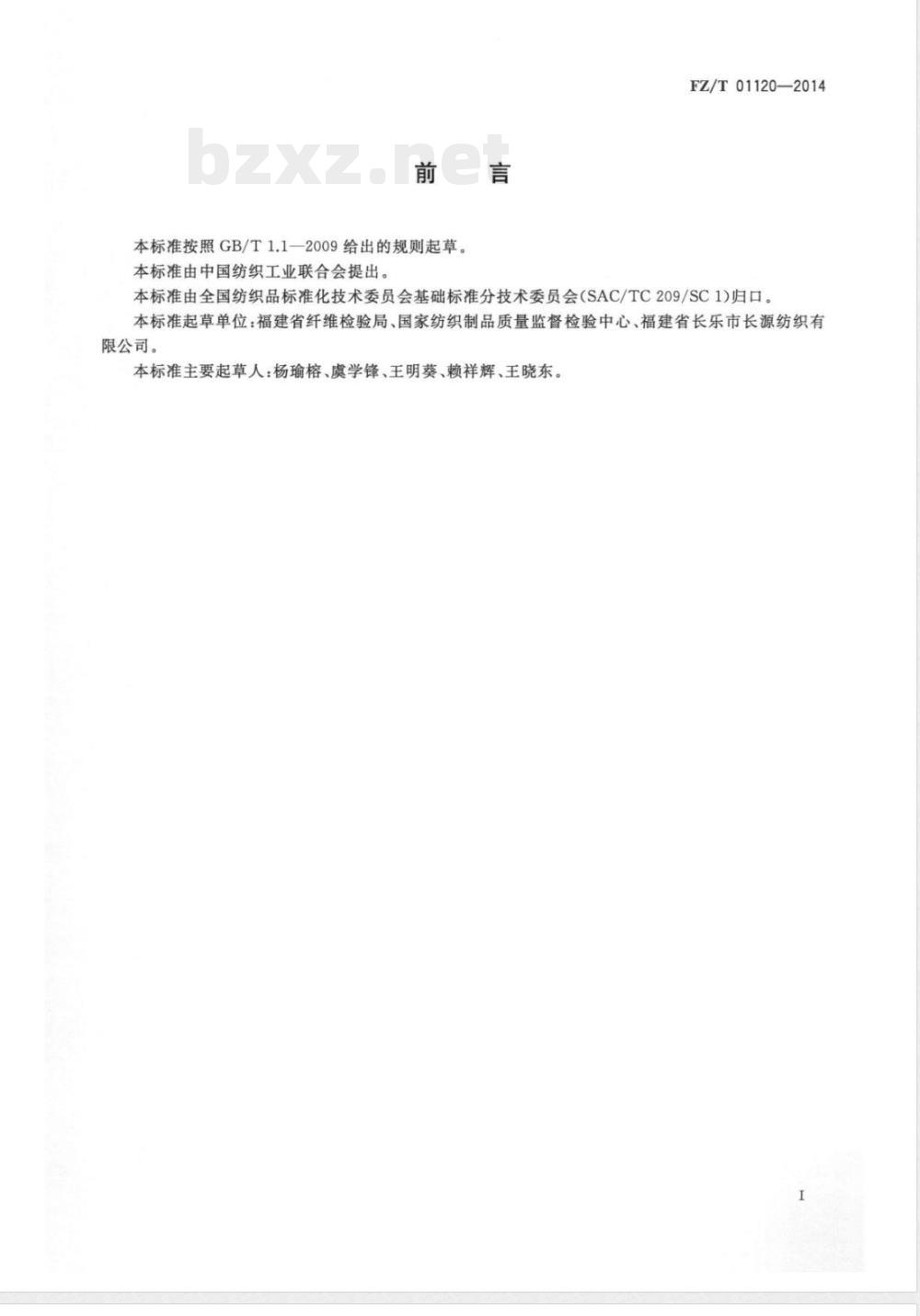

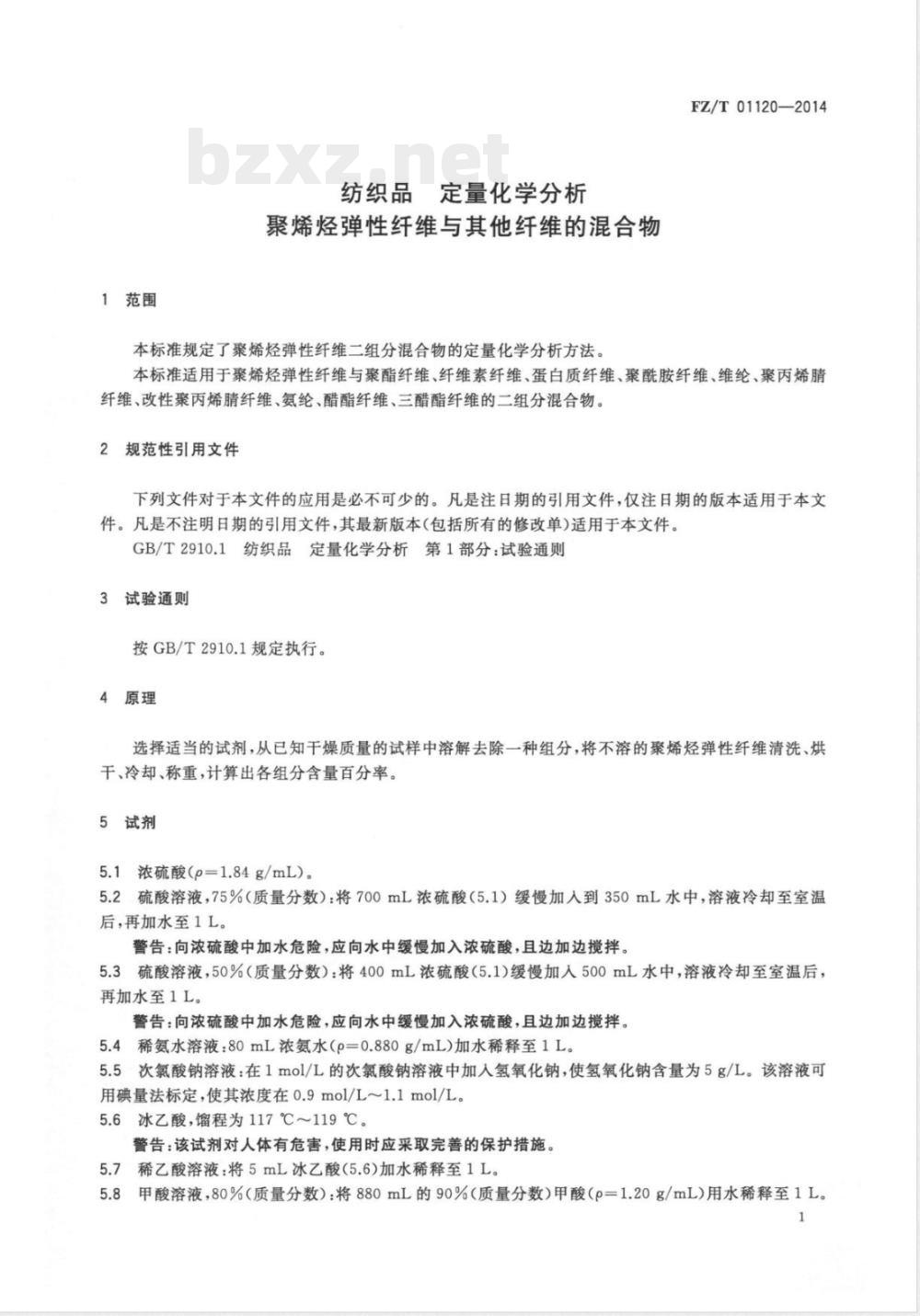

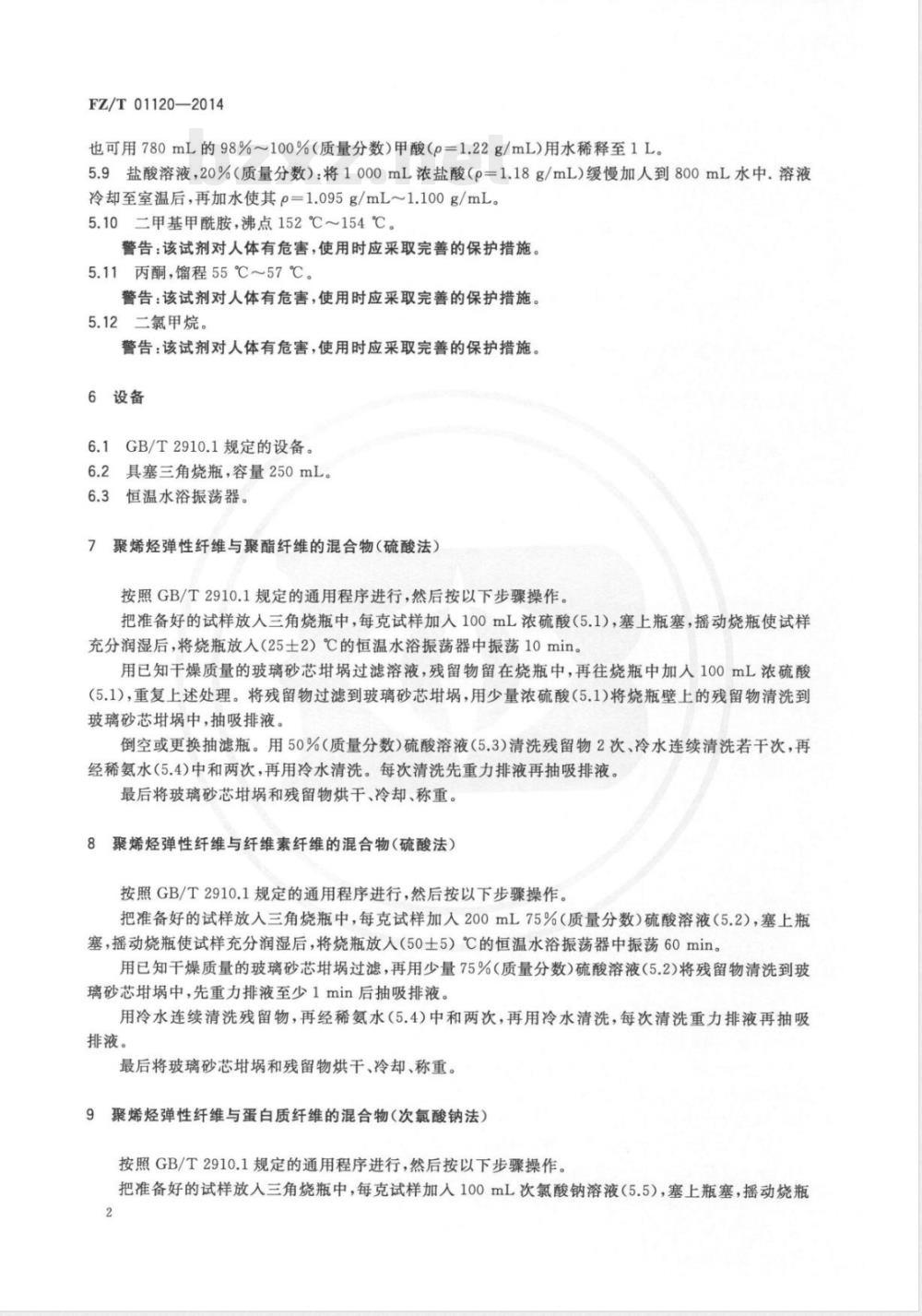

ICS 59.080.01 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01120—2014 纺织品 定量化学分析 聚烯烃弹性纤维与其他纤维的混合物 Textiles-Quantitative chemical analysis-Mixtures of elastolefin and certain other fibres 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：福建省纤维检验局、国家纺织制品质量监督检验中心、福建省长乐市长源纺织有限公司。本标准主要起草人：杨瑜榕、虞学锋、王明葵、赖祥辉、王晓东。 1 范围 本标准规定了聚烯烃弹性纤维与其他纤维二组分混合物的定量化学分析方法。 本标准适用于聚烯烃弹性纤维与聚酯纤维、纤维素纤维、蛋白质纤维、聚酰胺纤维、维纶、聚丙烯腈纤维、改性聚丙烯腈纤维、氨纶、醋酯纤维、三醋酯纤维等二组分混合物。 2 规范性引用文件 GB/T 2910.1 纺织品 定量化学分析 第1部分：试验通则。 3 试验通则 按GB/T 2910.1规定执行。 4 原理 选择适当试剂从已知干燥质量的试样中溶解去除一种组分，保留不溶的聚烯烃弹性纤维，经过清洗、烘干、冷却、称重，计算各组分含量百分率。 5 试剂 5.1 浓硫酸（p=1.84 g/mL）。 5.2 75%硫酸溶液：将700 mL浓硫酸缓慢加入350 mL水中，冷却后加水至1 L。警告：必须向水中缓慢加酸并搅拌。 5.3 50%硫酸溶液：将400 mL浓硫酸加入500 mL水中，冷却后加水至1 L。警告同上。 5.4 稀氨水溶液：80 mL浓氨水加水稀释至1 L。 5.5 次氯酸钠溶液：在1 mol/L次氯酸钠溶液中加入氢氧化钠，使其含量为5 g/L，并用碘量法标定至0.9~1.1 mol/L。 5.6 冰乙酸（117℃～119℃），具有腐蚀性。 5.7 稀乙酸溶液：5 mL冰乙酸加水至1 L。 5.8 80%甲酸溶液：880 mL 90%甲酸稀释至1 L，或780 mL高浓度甲酸稀释至1 L。 5.9 20%盐酸溶液：将浓盐酸加入水中稀释至规定密度范围。 5.10 二甲基甲酰胺（沸点152℃～154℃）。 5.11 丙酮（沸点55℃～57℃）。 5.12 二氯甲烷。 （以上试剂均具有一定危险性，使用时需防护） 6 设备 6.1 按GB/T 2910.1规定设备。 6.2 具塞三角烧瓶（250 mL）。 6.3 恒温水浴振荡器。 7 聚烯烃弹性纤维与聚酯纤维混合物（硫酸法） 按GB/T 2910.1通用程序操作。将试样置于三角烧瓶中，每克试样加入100 mL浓硫酸，充分润湿后在25℃±2℃水浴振荡10 min。过滤后残留物返回烧瓶，再用浓硫酸重复处理一次。之后转移至砂芯坩埚，用浓硫酸清洗残留物并抽滤。再依次用50%硫酸溶液、冷水清洗多次，并用稀氨水中和两次，最后冷水洗净。烘干、冷却并称重。 8 聚烯烃弹性纤维与纤维素纤维混合物（硫酸法） 按GB/T 2910.1通用程序操作。将试样置于三角烧瓶中，每克试样加入200 mL 75%硫酸溶液（后续原文内容在OCR中断）。
