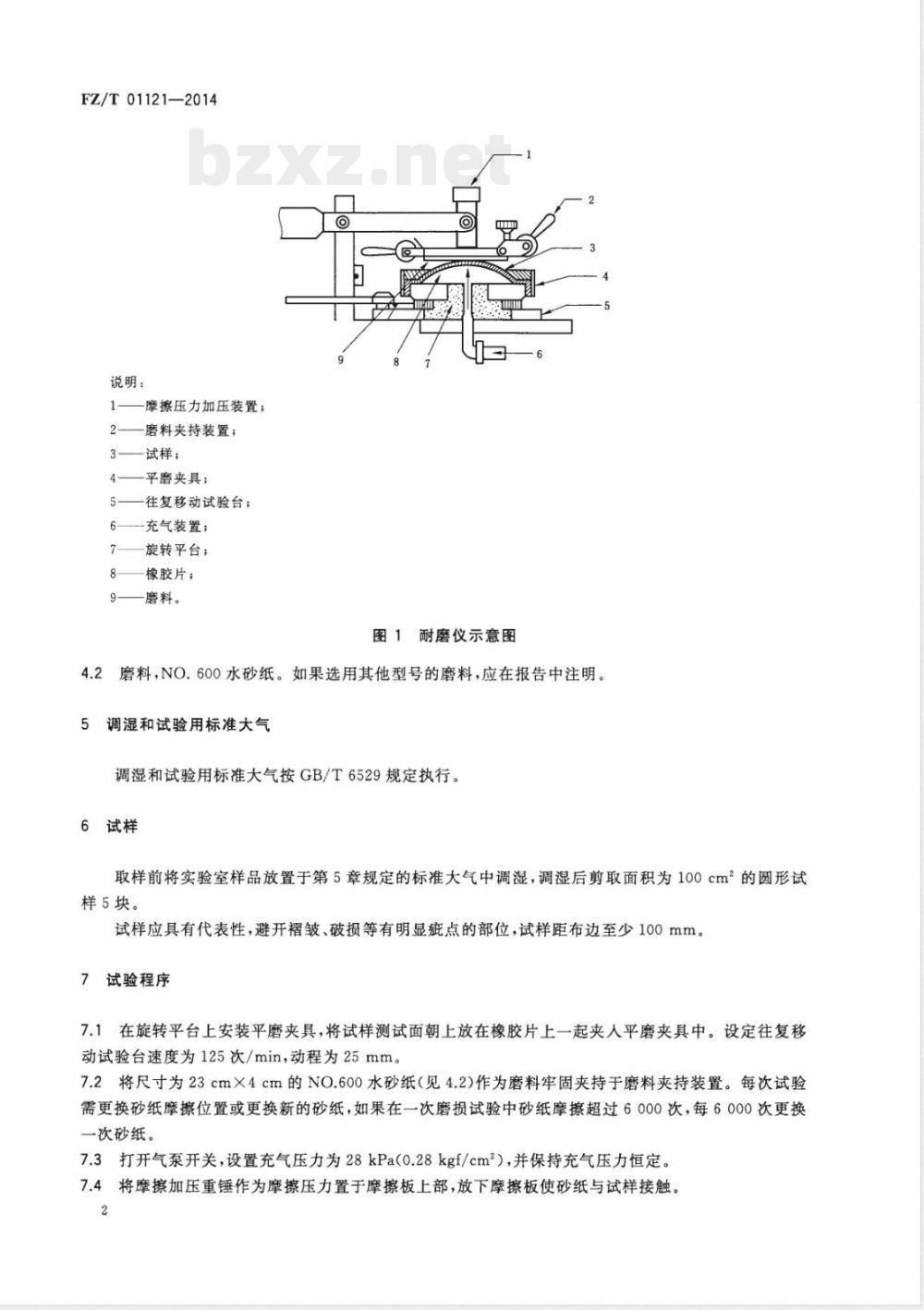

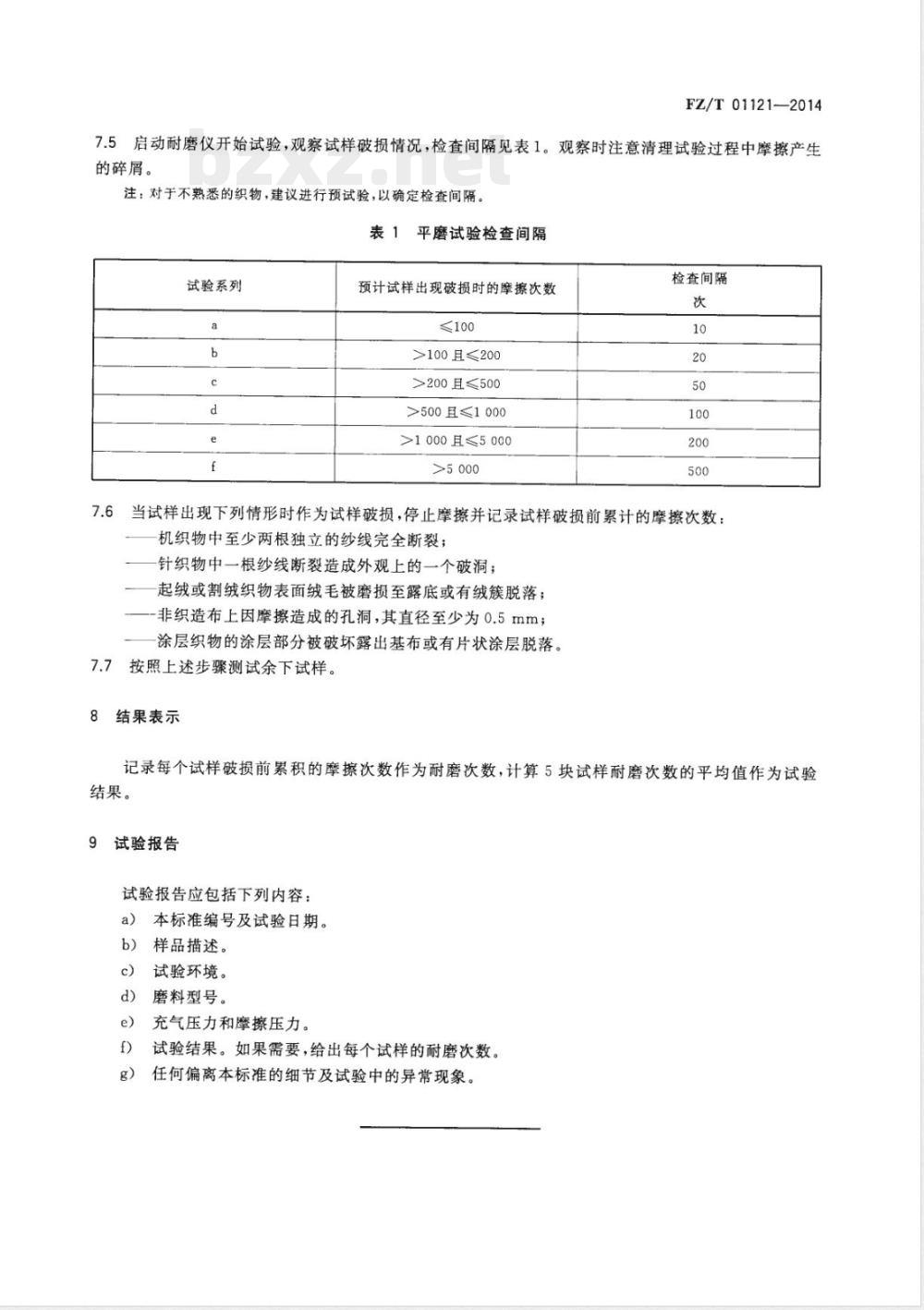

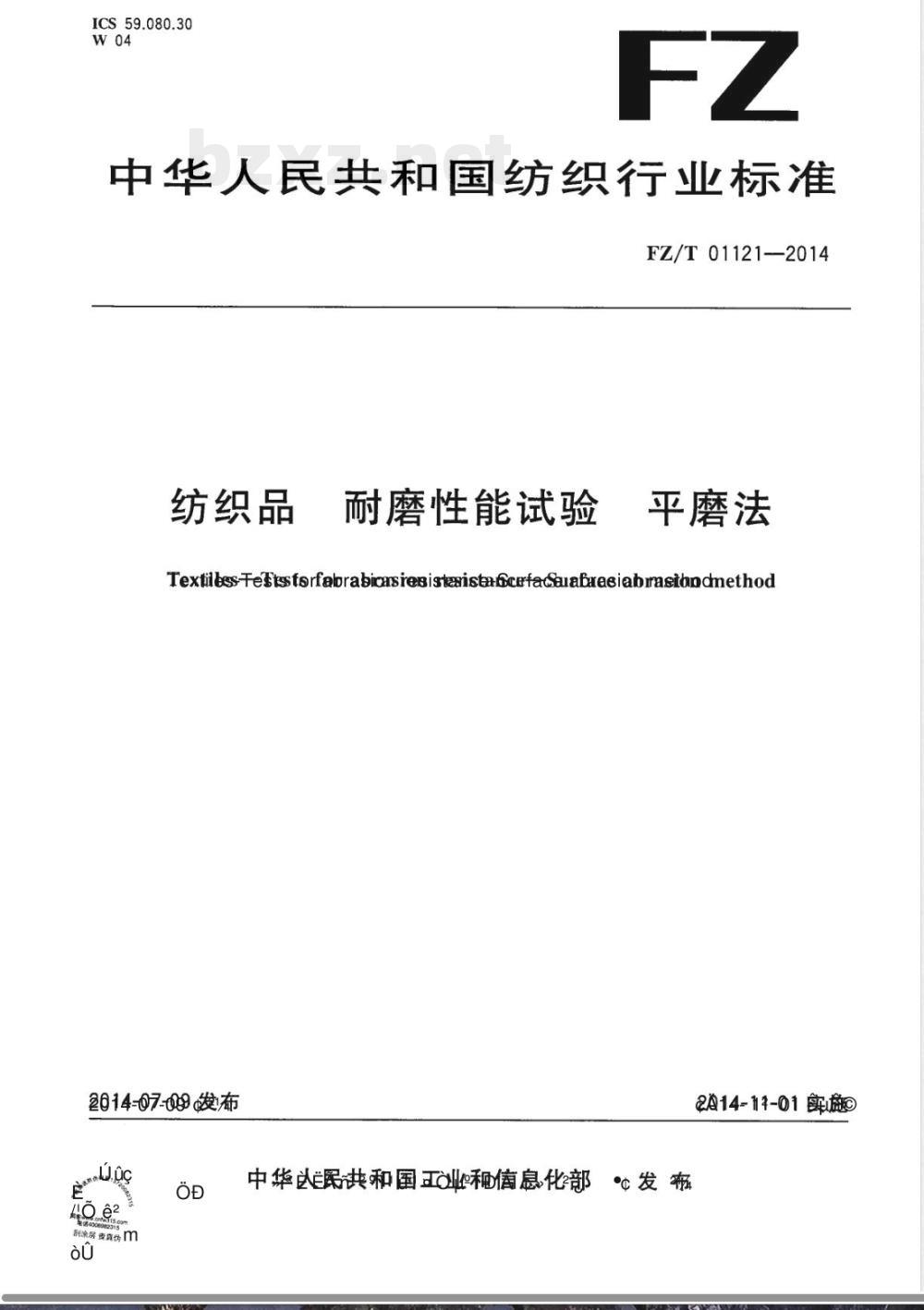

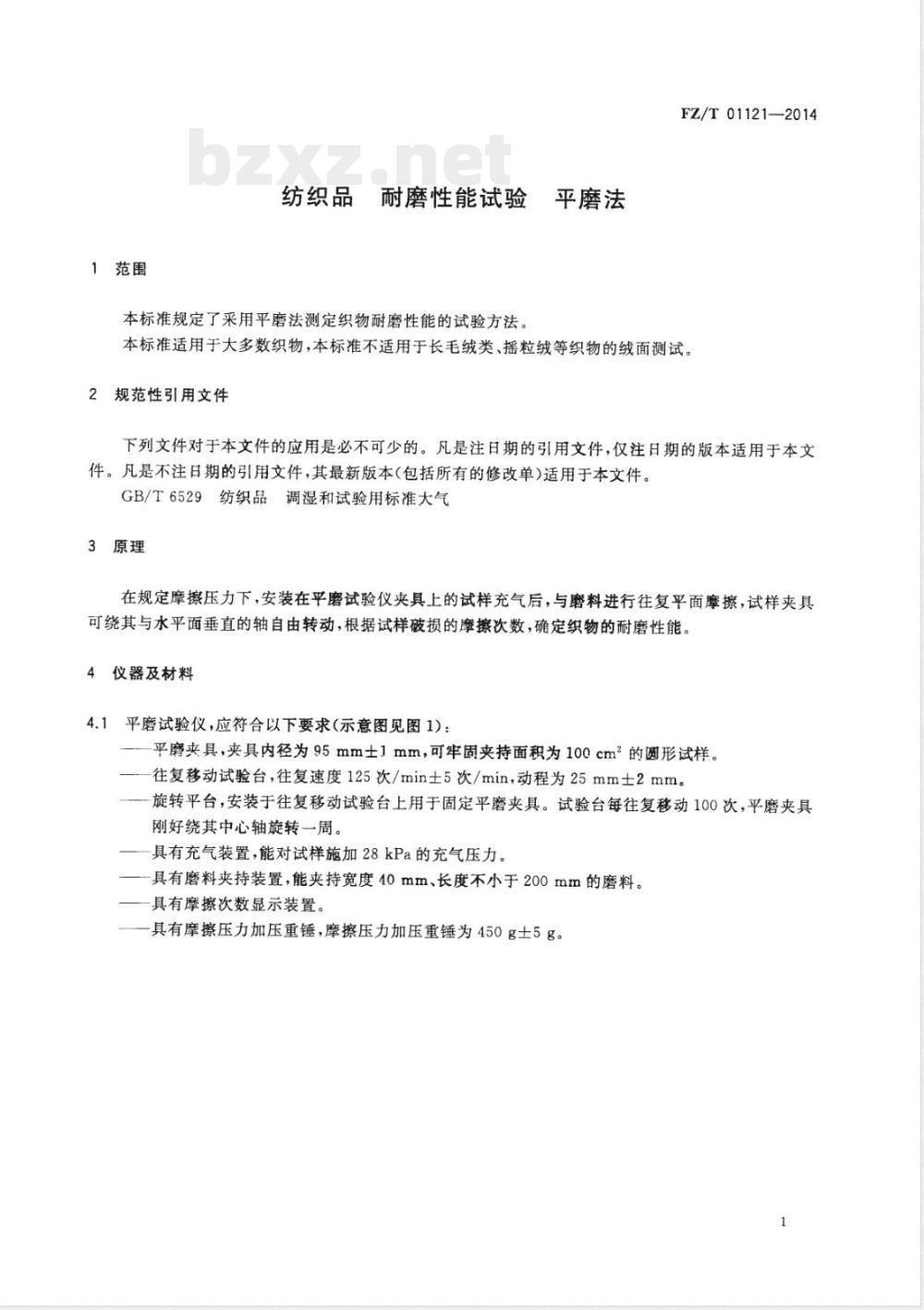

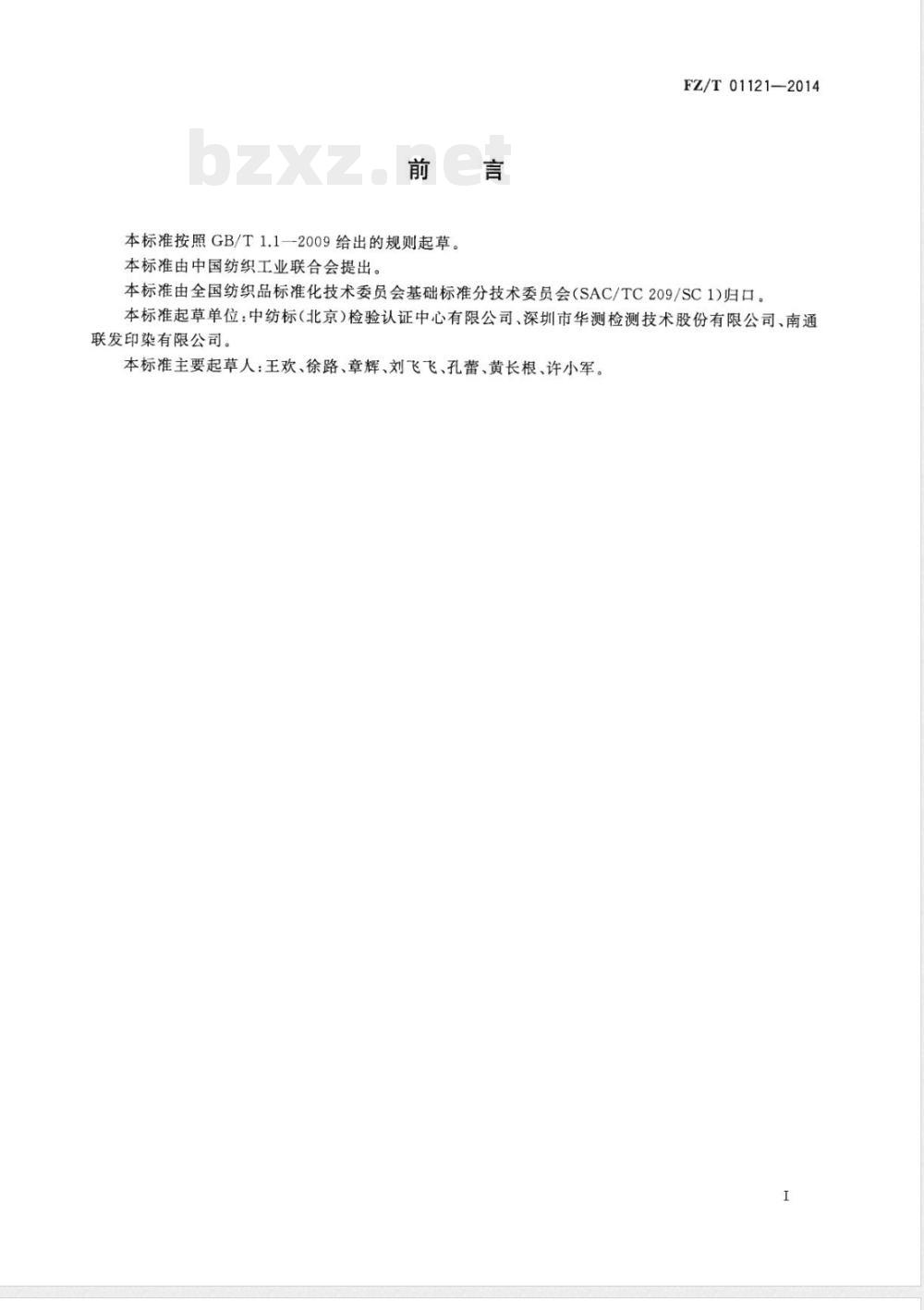

ICS 59.080.30 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01121—2014 纺织品 耐磨性能试验 平磨法 Textiles-Tests for fabric abrasion resistance-Flat abrasion method 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、深圳市华测检测技术股份有限公司、南通联发印染有限公司。本标准主要起草人：王欢、徐路、章辉、刘飞飞、孔蕾、黄长根、许小军。 1 范围 本标准规定了采用平磨法测定织物耐磨性能的试验方法。 本标准适用于大多数织物，不适用于长毛绒类、摇粒绒等织物的绒面测试。 2 规范性引用文件 GB/T 6529 纺织品调湿和试验用标准大气。 3 原理 在规定摩擦压力下，将安装在平磨试验仪夹具中的试样充气后与磨料进行往复平面摩擦，试样夹具可绕垂直轴自由转动，根据试样破损时的摩擦次数确定织物耐磨性能。 4 仪器及材料 4.1 平磨试验仪应符合以下要求：平磨夹具内径95 mm±1 mm，可夹持面积100 cm²圆形试样；往复移动试验台速度125次/min±5次/min，动程25 mm±2 mm；旋转平台每往复100次旋转一周；具有充气装置（28 kPa充气压力）；磨料夹持装置；摩擦次数显示装置；摩擦压力加压重锤450 g±5 g。 4.2 磨料：NO.600水砂纸，如使用其他磨料应在报告中注明。 5 调湿和试验条件 调湿和试验用标准大气按GB/T 6529规定执行。 6 试样 试样在标准大气中调湿后，裁取面积100 cm²圆形试样5块。试样应具有代表性，避开褶皱、破损等疵点，距布边至少100 mm。 7 试验程序 7.1 将试样与橡胶片一起夹入平磨夹具中，设定往复速度125次/min、动程25 mm。 7.2 将NO.600水砂纸固定于磨料夹持装置，必要时更换砂纸或摩擦位置。 7.3 开启气泵，保持充气压力28 kPa恒定。 7.4 施加摩擦压力重锤，使砂纸与试样接触。 7.5 启动仪器，按规定间隔检查试样磨损情况，清理摩擦碎屑。 7.6 当出现以下情况时判定试样破损并停止试验：机织物至少两根独立纱线断裂；针织物出现破洞；起绒或割绒织物绒面磨损露底；非织造布出现≥0.5 mm孔洞；涂层织物涂层破坏或脱落。 7.7 其余试样按相同步骤测试。 8 结果表示 记录每个试样破损前累计摩擦次数，取5块试样平均值作为试验结果。
