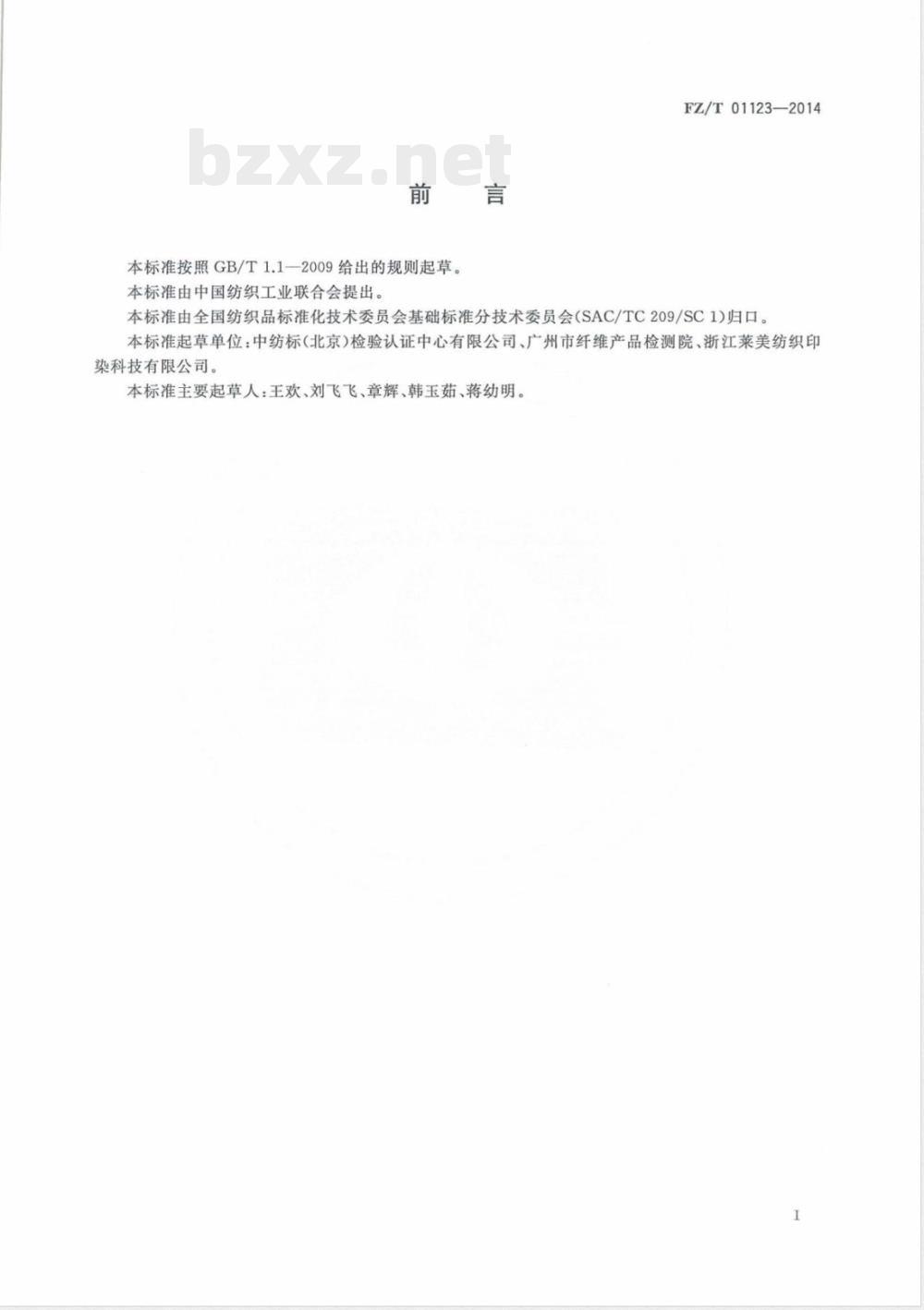

ICS 59.080.30 W04 FZ 中华人民共和国纺织行业标准 FZ/T 01123—2014 纺织品 耐磨性能试验 折边磨法 Textiles-Tests for abrasion resistance-Fold abrasion method 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、广州市纤维产品检测院、浙江莱美纺织印染科技有限公司。本标准主要起草人：王欢、刘飞飞、章辉、韩玉茹、蒋幼明。 1 范围 本标准规定了采用折边磨试验仪和马丁代尔耐磨试验仪两种测定织物折边磨性能的方法。方法A（折边磨试验仪）适用于大多数织物，不适用于长毛绒类、摇粒绒等织物的绒面测试；方法B（马丁代尔耐磨试验仪）适用于大多数织物，不适用于弹性较大的织物。注：两种方法得到的试验结果没有可比性。 2 规范性引用文件 GB/T 6529 纺织品调湿和试验用标准大气。 GB/T 21196.2 纺织品 马丁代尔法织物耐磨性的测定 第2部分：试样破损的测定。 3 原理 方法A：在规定摩擦压力下，将安装在折边磨夹具上的试样与磨料进行往复摩擦，夹具可绕垂直轴自由转动，根据试样折边处破损时的摩擦次数评价耐磨性能。 方法B：将组合试样安装在马丁代尔耐磨试验仪中，在规定负荷下按李莎茹（Lissajous）图形轨迹与标准织物摩擦，直至试样破损，以破损时摩擦次数表征耐磨性能。 4 仪器及材料 4.1 方法A 4.1.1 折边磨试验仪应满足：折边磨夹具可夹持75 mm×25 mm试样，夹持宽度w为1 mm±0.1 mm；往复移动试验台速度125次/min±5次/min，动程25 mm±2 mm；旋转平台每往复100次旋转一周；配有磨料夹持装置（宽40 mm、长度≥200 mm）、摩擦次数显示装置及450 g±5 g加压重锤。 4.1.2 磨料：NO.600水砂纸，如使用其他磨料应在报告中注明。 4.2 方法B 试验仪器及材料按GB/T 21196.2规定执行。磨料为机织平纹毛织物，摩擦负荷总有效质量595 g±7 g（名义压力9 kPa）。 5 调湿与试验条件 预调湿、调湿及试验用标准大气按GB/T 6529规定执行。 6 试样 6.1 方法A 试样在标准大气中调湿后，沿经向与纬向各裁取5块，尺寸300 mm×25 mm，长度方向分别平行于经向或纬向。试样应避开褶皱、破损及明显疵点部位，距布边至少100 mm。 6.2 方法B 按GB/T 21196.2规定裁样。
