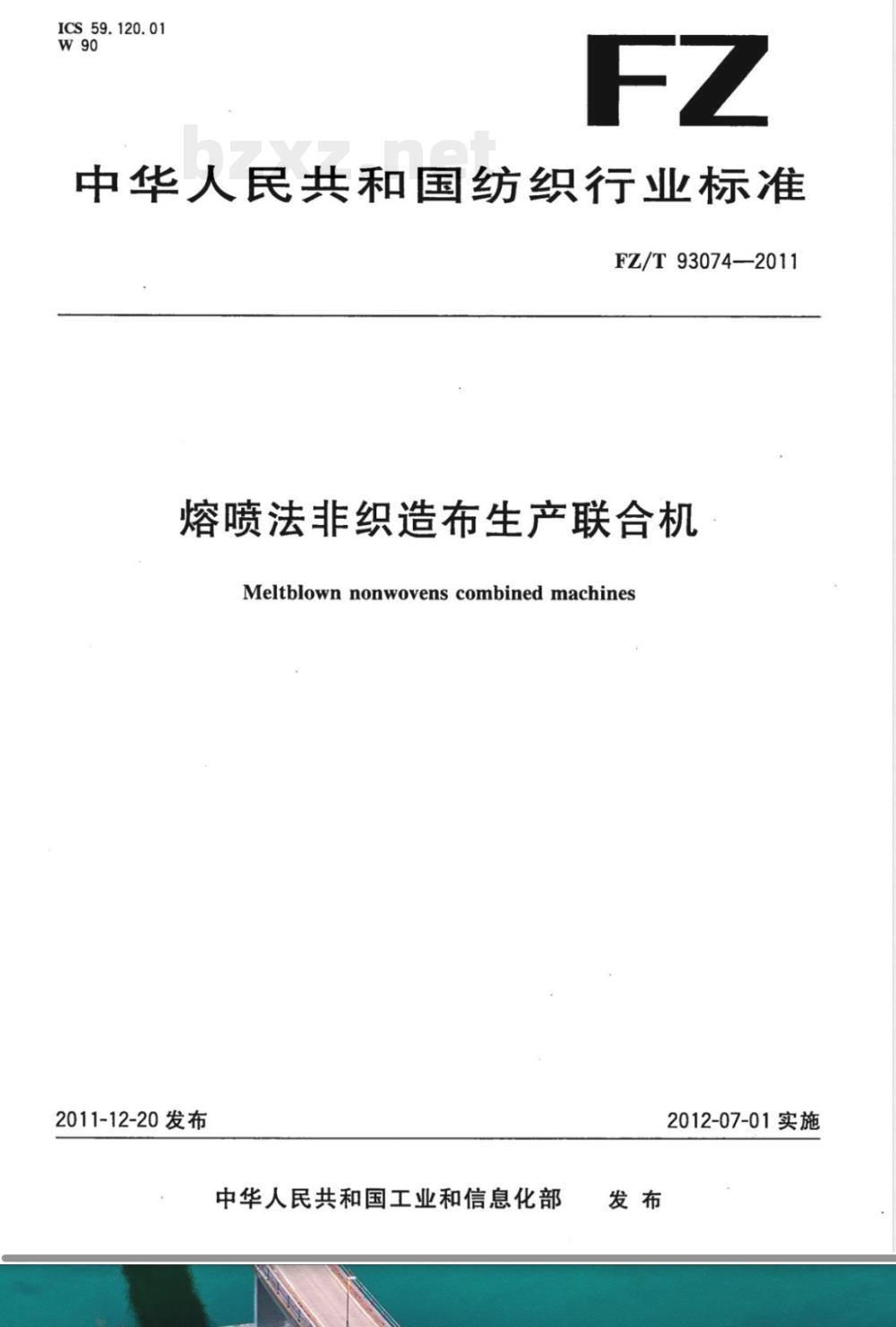

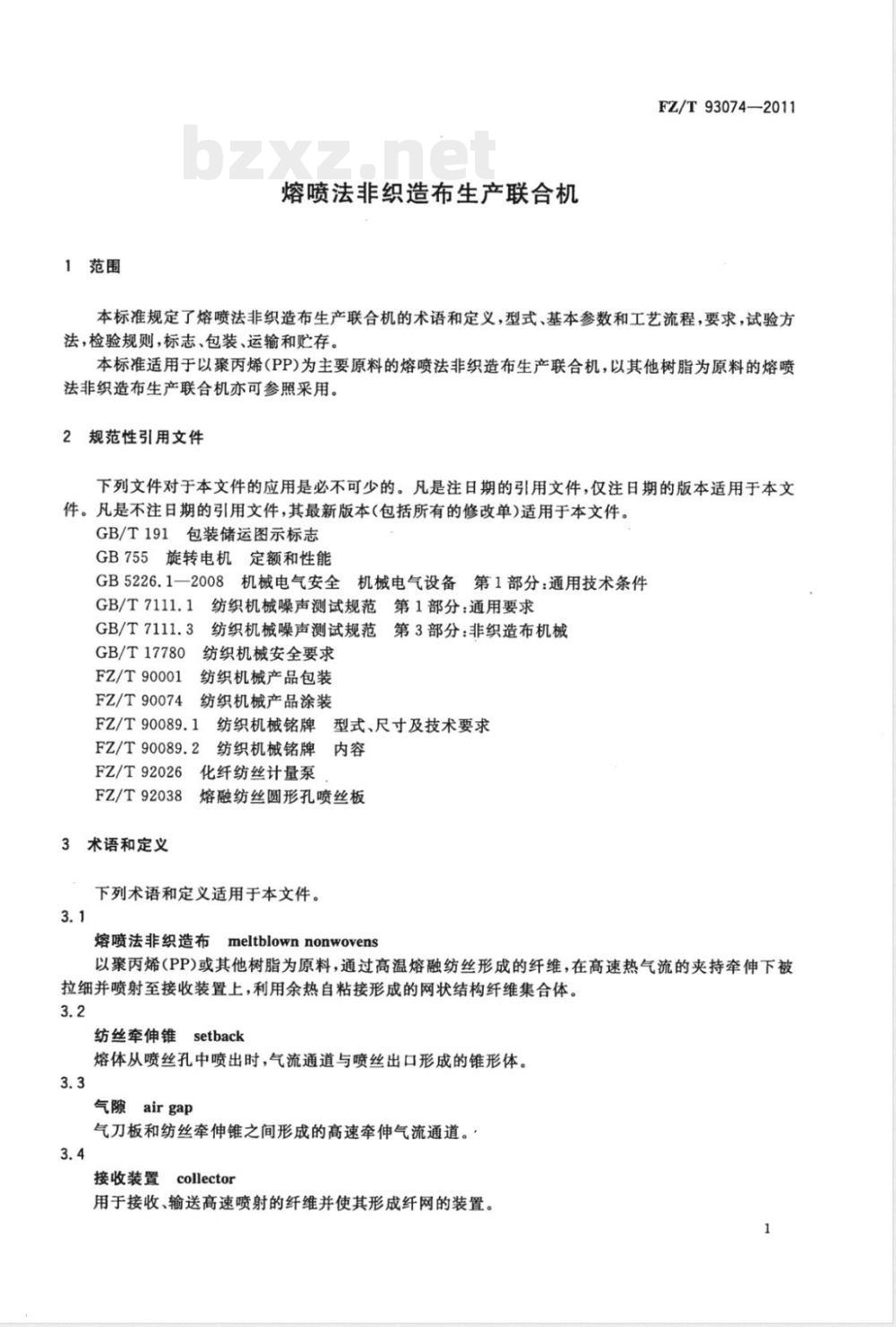

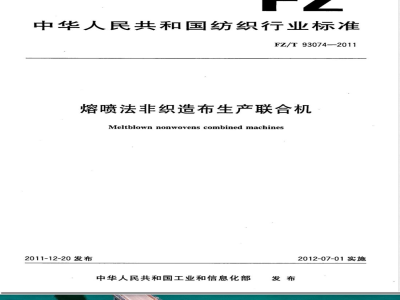

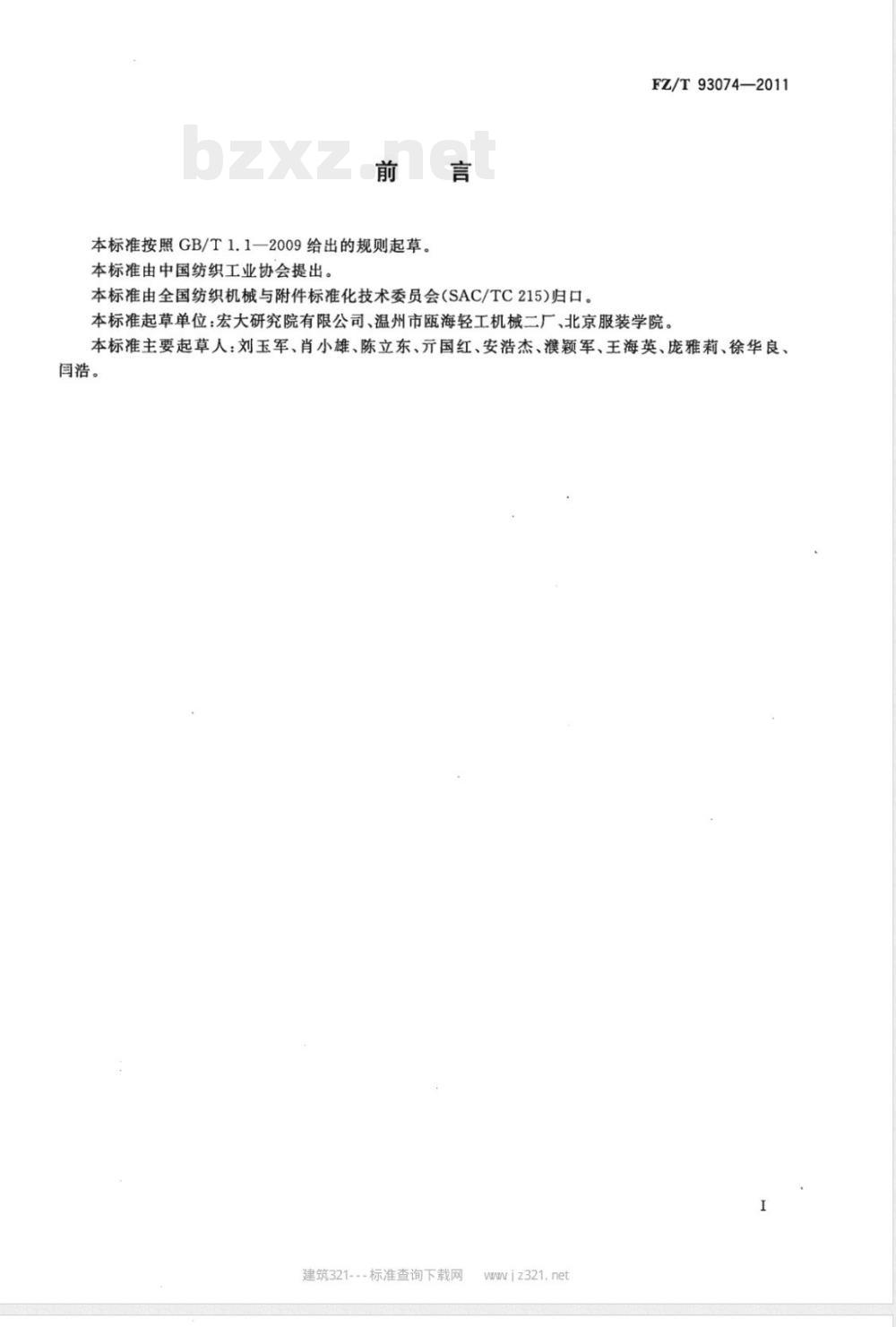

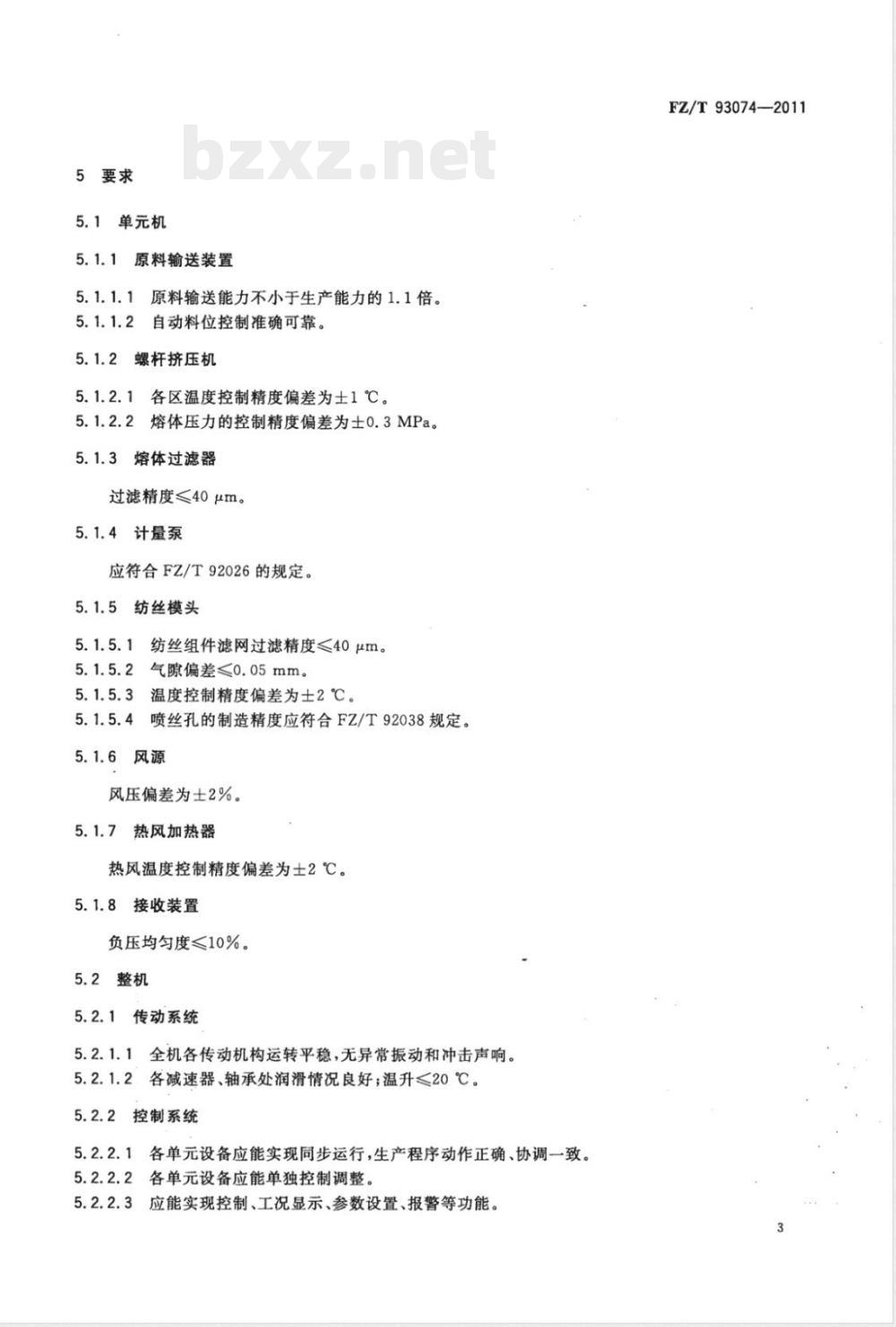

ICS 59.120.01 W90 FZ 中华人民共和国纺织行业标准 FZ/T 93074—2011 熔喷法非织造布生产联合机 Meltblown nonwovens combined machine 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业协会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：宏大研究院有限公司、温州市瓯海轻工机械二厂、北京服装学院。 本标准主要起草人：刘玉军、肖小雄、陈立东、元国红、安浩杰、濮颖军、王海英、庞雅莉、徐华良、闫浩。 1 范围 本标准规定了熔喷法非织造布生产联合机的术语和定义、型式、基本参数和工艺流程、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以聚丙烯（PP）为主要原料的熔喷法非织造布生产联合机，其他树脂原料设备亦可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.3 纺织机械噪声测试规范 第3部分：非织造布机械 GB/T 17780 纺织机械安全要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92026 化纤纺丝计量泵 FZ/T 92038 熔融纺丝圆形孔喷丝板 3 术语和定义 3.1 熔喷法非织造布：以聚丙烯或其他树脂为原料，经熔融纺丝并在高速热气流牵伸作用下形成纤维，再自粘结形成的网状纤维集合体。 3.2 纺丝牵伸锥：熔体从喷丝孔喷出后气流形成的锥形区域。 3.3 气隙：气刀板与纺丝牵伸锥之间形成的高速牵伸气流通道。 3.4 接收装置：用于接收并输送纤维形成纤网的装置。 3.5 接收距离：喷丝孔口与接收装置接收面之间的垂直距离。 4 型式、基本参数和工艺流程 4.1 型式与基本参数见表1。 幅宽：300、800、1600、2400、3200、4200 mm 喷丝模头形式：衣架式、梯形式、管路分配式、鱼尾式 喷丝孔径：<0.35 mm 喷丝孔密度：≥35 孔/in 单丝直径：≤10 μm 生产能力：≥45 kg/(m·h) 成品克重：15～200 g/m²（平网接收）、15～500 g/m²（圆网接收） 4.2 工艺流程 原料输送 → 螺杆挤压机 → 熔体过滤器 → 计量泵 → 加热器 → 纺丝模头 → 风源牵伸 → 冷却装置 → 接收装置 → 成品 5 要求 5.1 原料输送装置：输送能力不小于生产能力的1.1倍，自动料位控制准确可靠。 5.2 螺杆挤压机：各区温度控制精度±1℃，熔体压力控制精度±0.3MPa。 5.3 熔体过滤器：过滤精度≤40μm。 5.4 计量泵应符合FZ/T 92026规定。 5.5 纺丝模头：滤网过滤精度≤40μm，气隙偏差≤0.05mm，温度控制精度±2℃，喷丝孔制造精度符合FZ/T 92038。 5.6 风源：风压偏差±2%。 5.7 热风加热器：温度控制精度±2℃。
