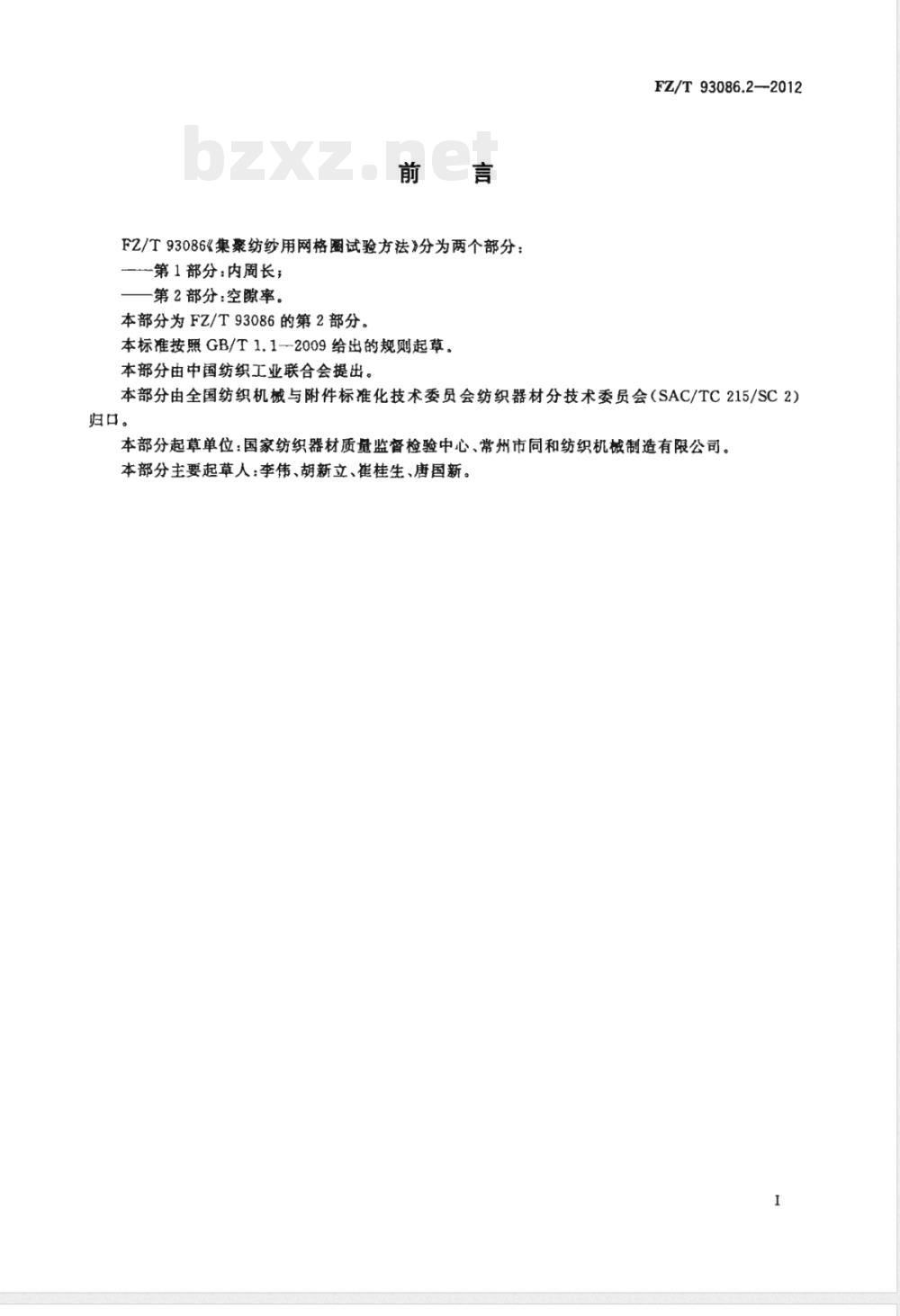

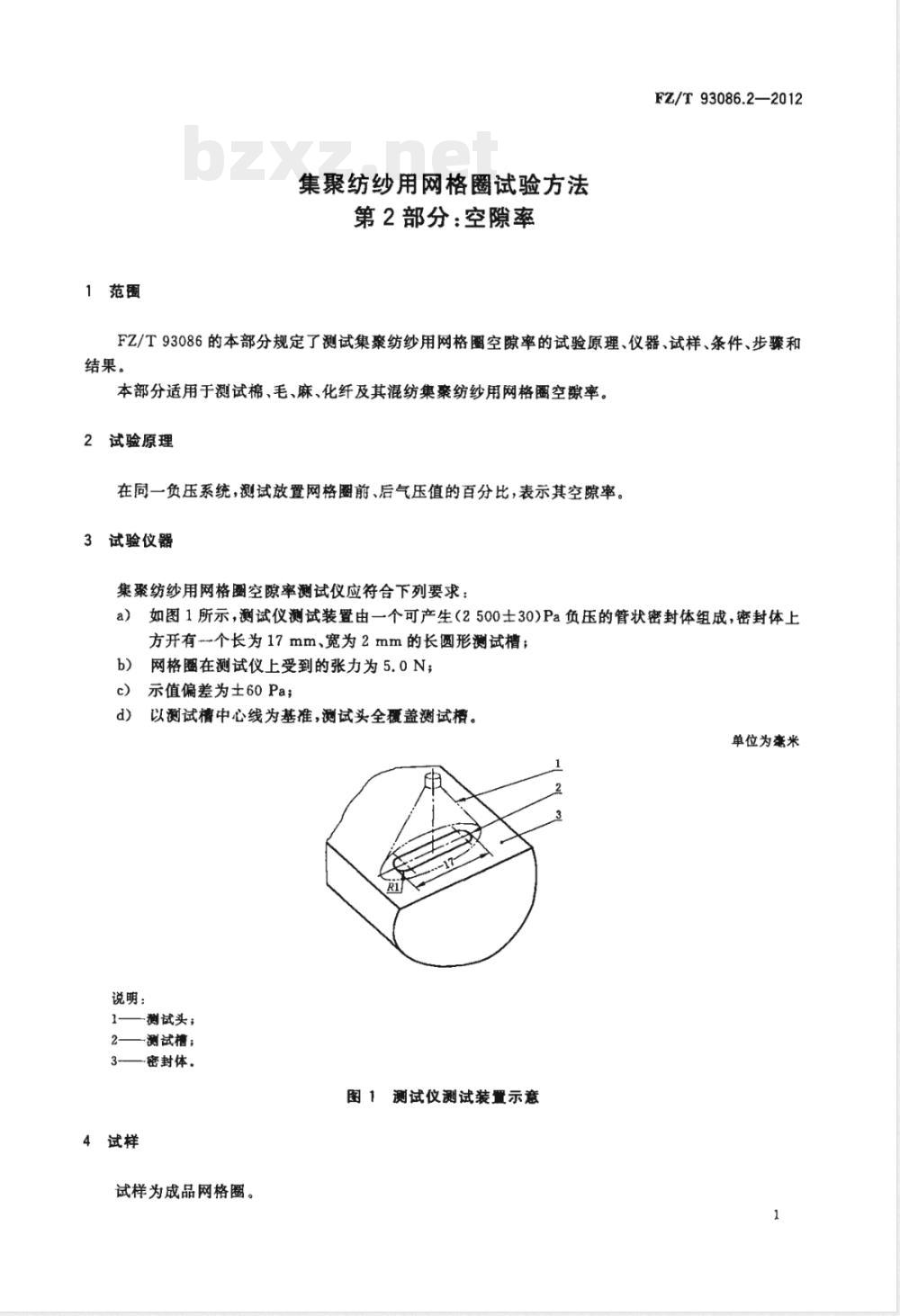

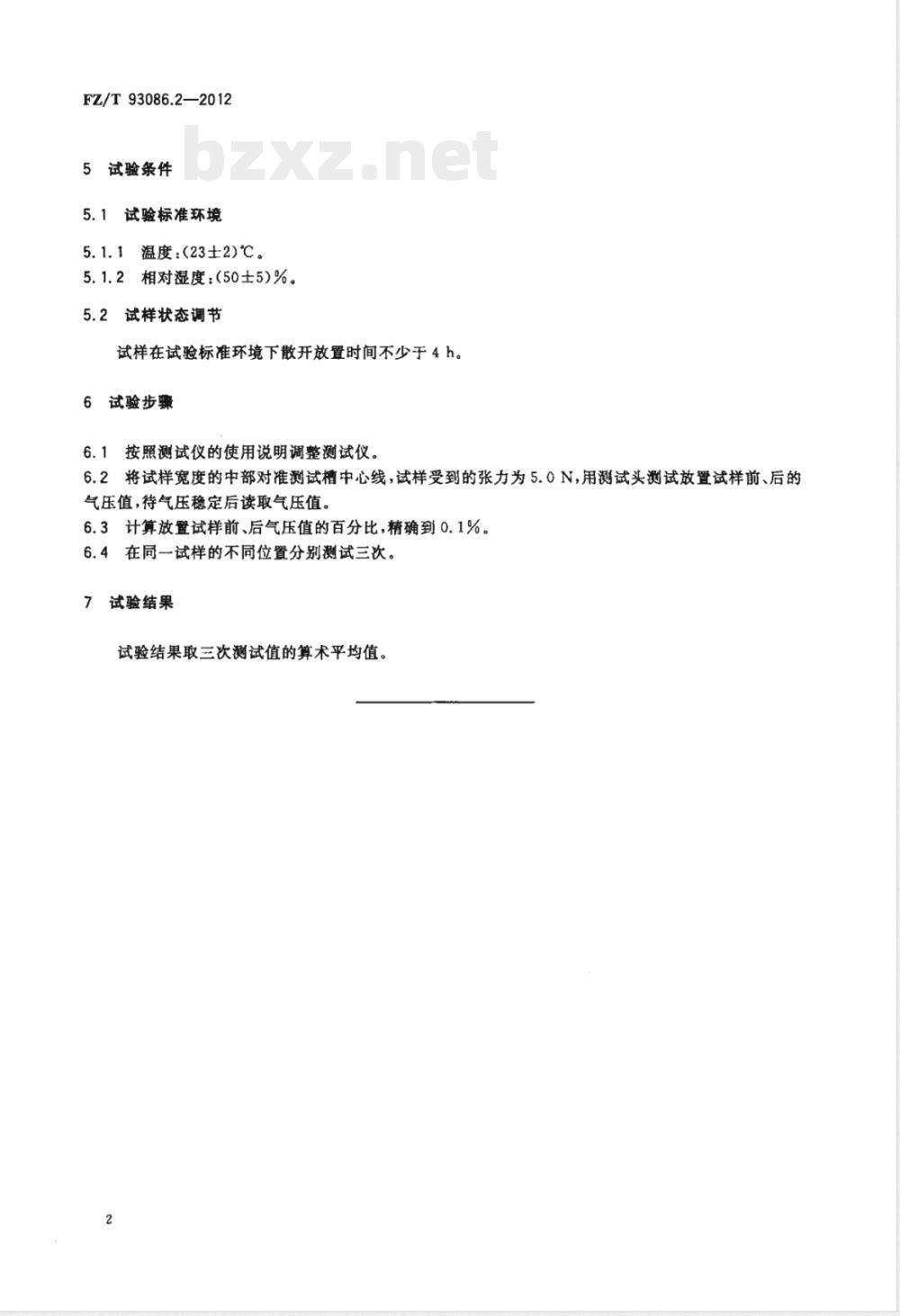

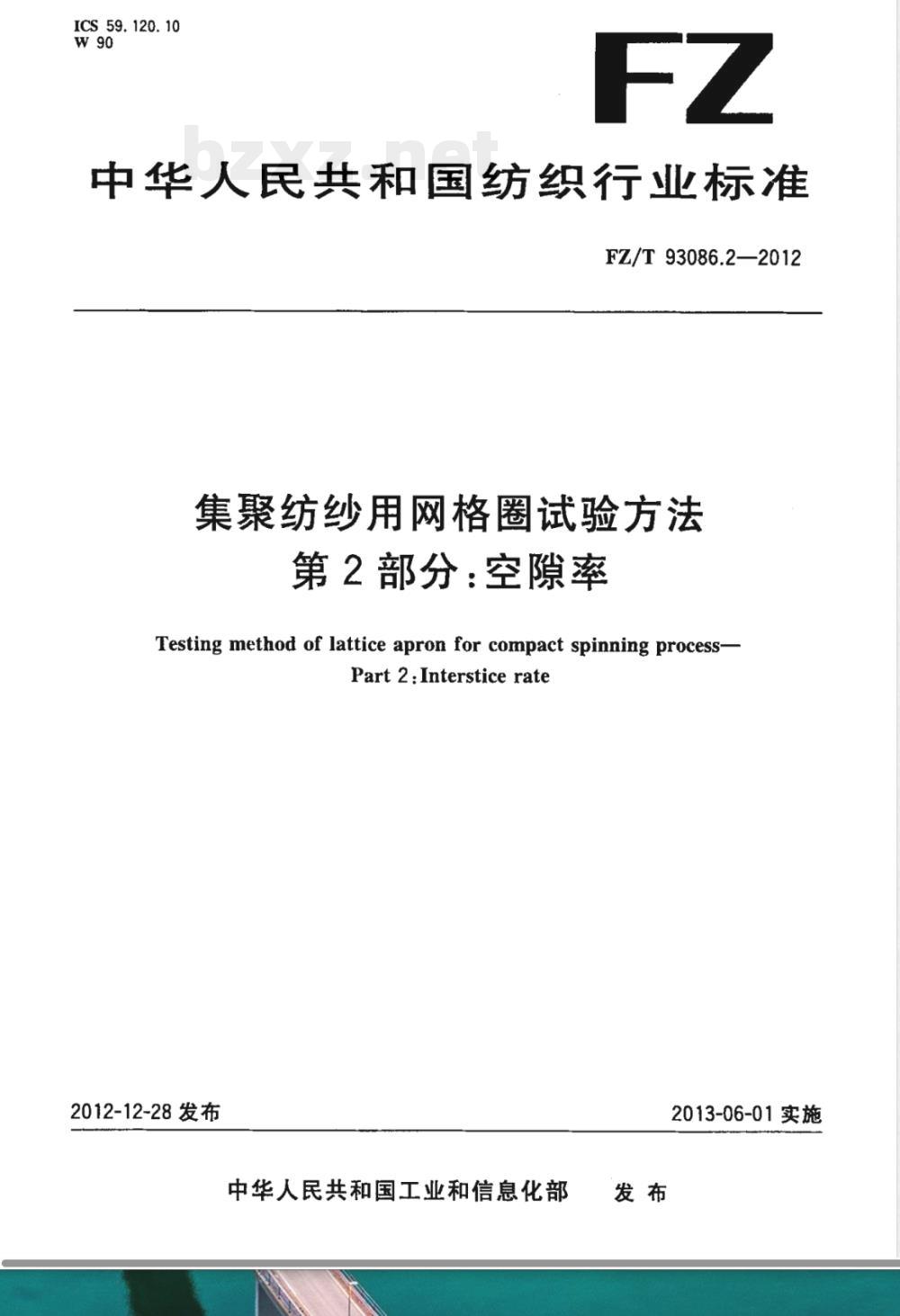

ICS 59.120.10 W90 FZ 中华人民共和国纺织行业标准 FZ/T 93086.2—2012 集聚纺纱用网格圈试验方法 第2部分：空隙率 Testing method of lattice apron for compact spinning process – Part 2: Interstice rate 2012-12-28发布 中华人民共和国工业和信息化部发布 2013-06-01实施 前言 FZ/T 93086《集聚纺纱用网格圈试验方法》分为两个部分：第1部分：内周长；第2部分：空隙率。本部分为FZ/T 93086的第2部分。本标准按照GB/T 1.1—2009给出的规则起草。本部分由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本部分起草单位：国家纺织器材质量监督检验中心、常州市同和纺织机械制造有限公司。 本部分主要起草人：李伟、胡新立、崔桂生、唐国新。 1 范围 本部分规定了测试集聚纺纱用网格圈空隙率的试验原理、仪器、试样、条件、步骤和结果。 本部分适用于棉、毛、麻、化纤及其混纺集聚纺纱用网格圈空隙率的测试。 2 试验原理 在同一负压系统中，测试放置网格圈前后气压值的变化百分比，以此表示网格圈的空隙率。 3 试验仪器 集聚纺纱用网格圈空隙率测试仪应符合以下要求： 测试装置由可产生（2500±30）Pa负压的管状密封体组成；密封体上方设有长17mm、宽2mm的长圆形测试槽；网格圈在测试过程中受到的张力为5.0N；示值偏差为±60Pa。 测试槽以中心线为基准，测试头需完全覆盖测试槽。 4 试样 试样为成品网格圈。 5 试验条件 5.1 试验标准环境：温度(23±2)℃，相对湿度(50±5)%。 5.2 试样状态调节：试样在标准环境下散开放置时间不少于4h。 6 试验步骤 6.1 按照测试仪使用说明调整设备。 6.2 将试样宽度中部对准测试槽中心线，并施加5.0N张力，用测试头测量试样放置前后的气压值，待稳定后读取数据。 6.3 计算放置试样前后气压值的百分比，结果精确到0.1%。 6.4 同一试样不同位置测试三次。 7 试验结果 试验结果取三次测试值的算术平均值。
