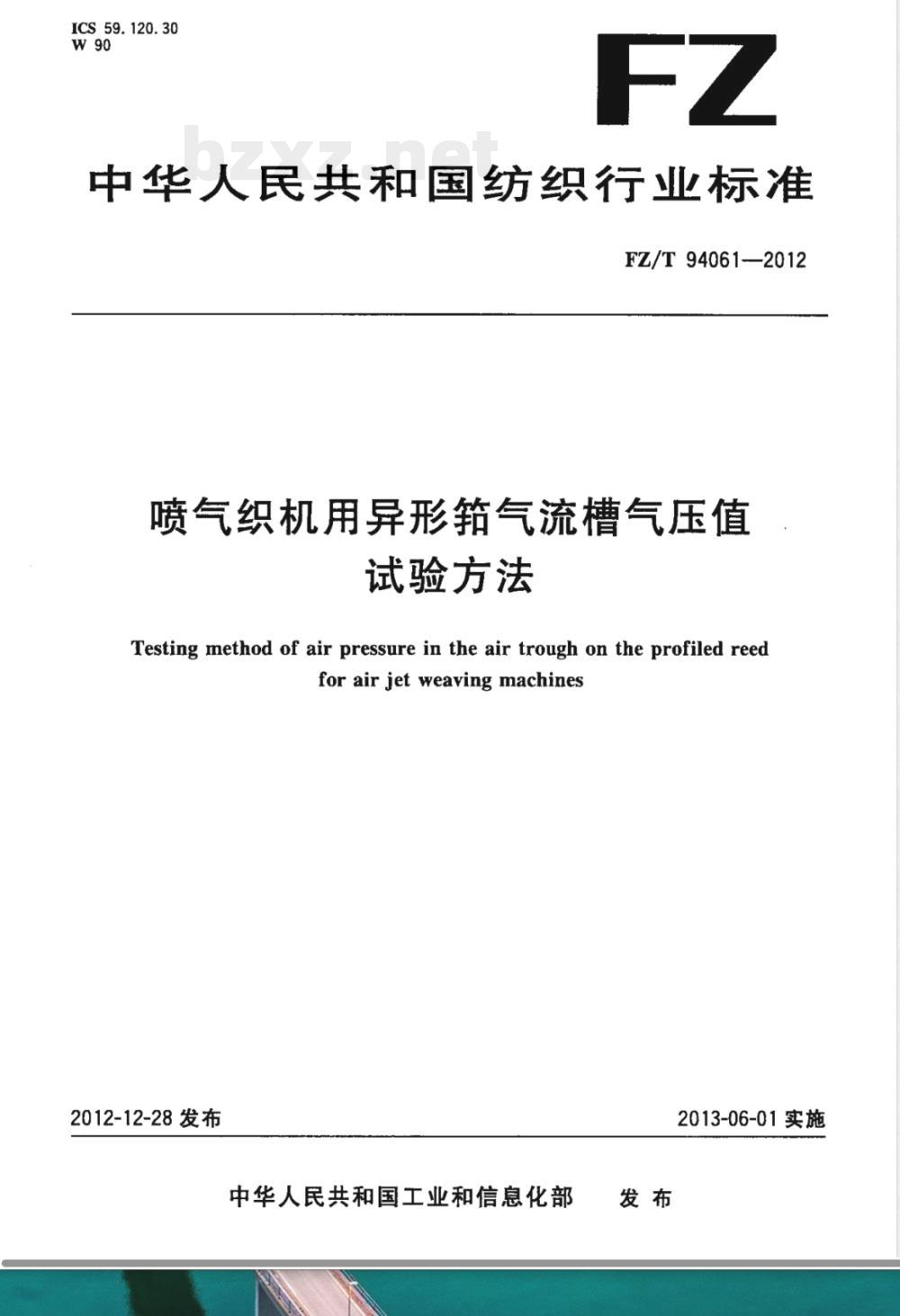

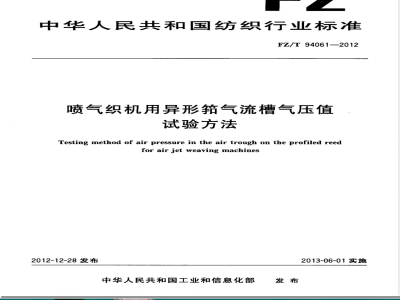

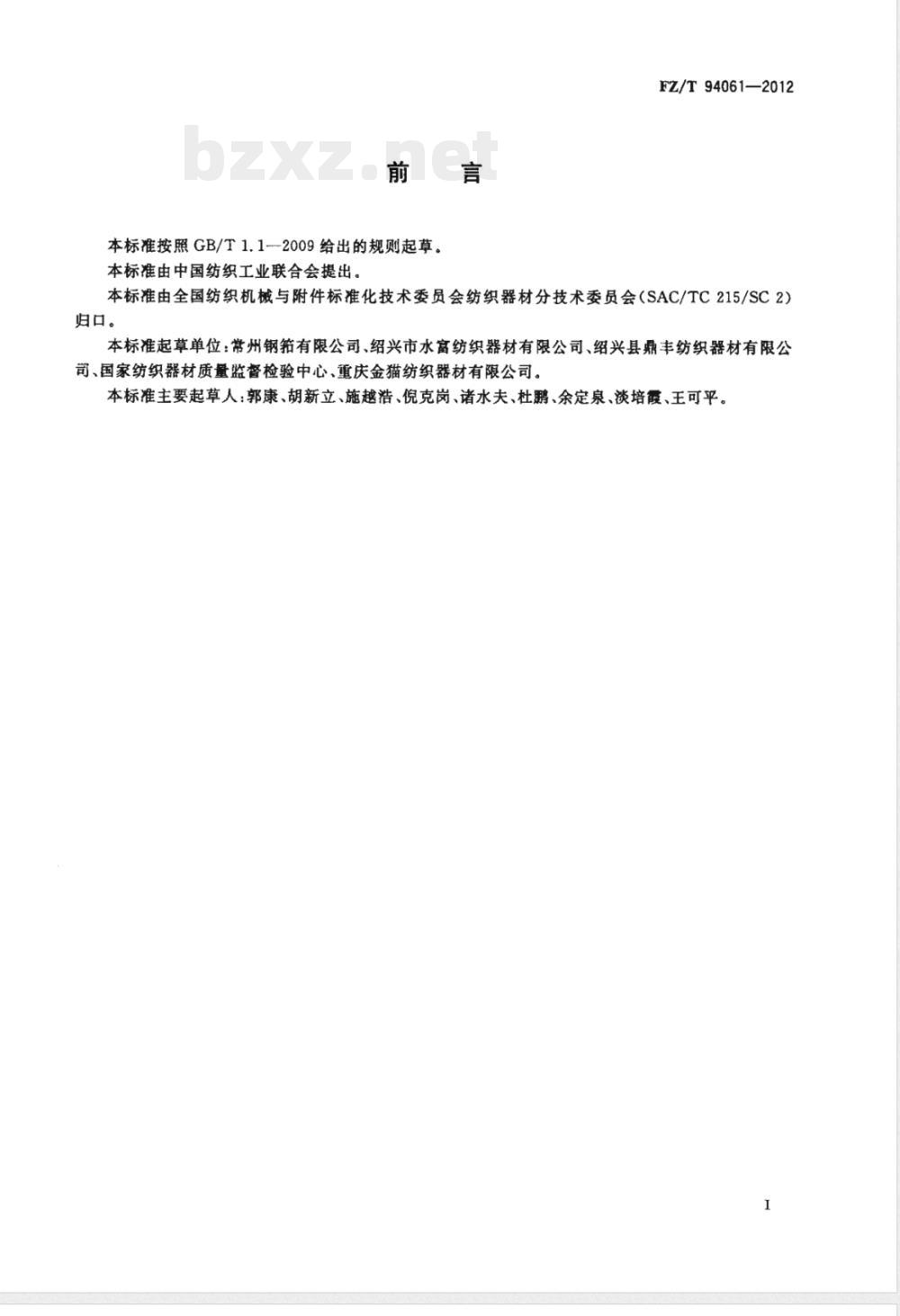

ICS 59.120.30 W90 FZ 中华人民共和国纺织行业标准 FZ/T 94061—2012 喷气织机用异形筘气流槽气压值试验方法 Testing method of air pressure in the air trough on the profiled reed for air jet weaving machines 2012-12-28发布 中华人民共和国工业和信息化部发布 2013-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。 本标准起草单位：常州钢筑有限公司、绍兴市水富纺织器材有限公司、绍兴县鼎丰纺织器材有限公司、国家纺织器材质量监督检验中心、重庆金猫纺织器材有限公司。 本标准主要起草人：郭康、胡新立、施越浩、倪克岗、诸水夫、杜鹅、余定泉、淡培霞、王可平。 1 范围 本标准规定了喷气织机用异形筘气流槽气压值试验的试验原理、仪器、试样、试验条件、试验步骤及结果处理。 本标准适用于喷气织机用异形筘气流槽气压值的测试。 2 试验原理 气流经喷嘴喷射进入筘气流槽，在槽内形成包含气流槽特征信息的气流，通过压力传感器将信号转换并由控制器处理，从而得到气流槽内的气压值及气压变化值。 3 试验仪器 喷气织机用异形筘气流槽气压值测试仪应符合以下要求： 喷嘴喷气可调压力为0.3MPa～0.6MPa； 喷嘴与接收端可调距离为70mm～110mm； 适用异形筘气流槽高度为51mm、54mm、56mm、57mm。 4 试样 试样为喷气织机用异形筘成品。 5 试验条件 5.1 试验标准环境：温度(25±5)℃，相对湿度(60±5)%。 5.2 试样状态调节：试样在标准环境下放置时间不少于2h。 6 试验步骤 6.1 按照测试仪使用说明调整设备。 6.2 将试样安放在测试台上。 6.3 将喷嘴置于试样一端，启动测试仪，使气流沿槽体测试至另一端。 6.4 读取气流槽内的气压值及气压变化值。 7 试验结果 测试结果精确到1Pa。
