ICS59.120.50

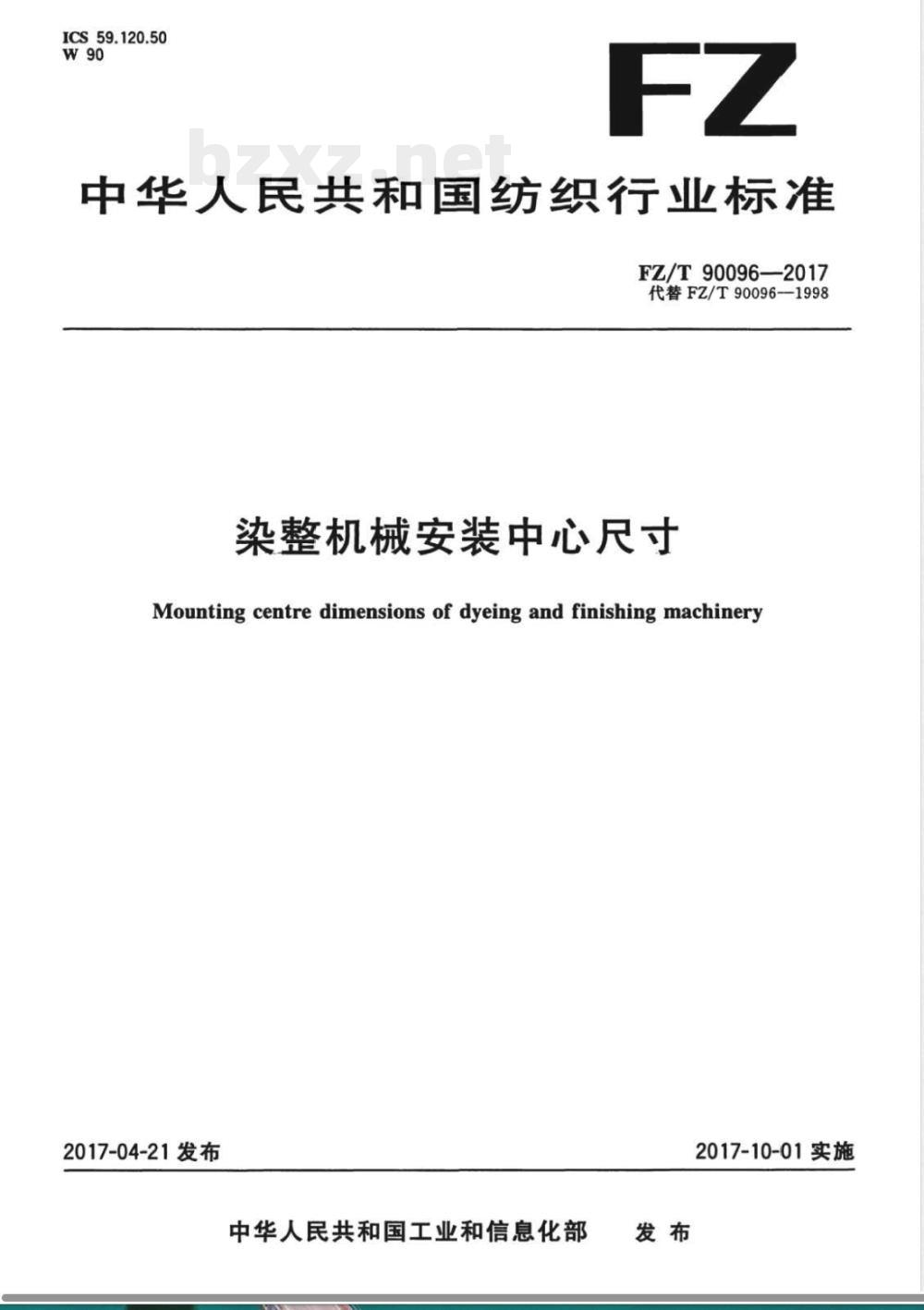

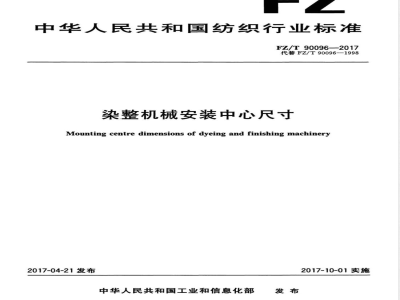

中华人民共和国纺织行业标准
FZ/T90096-2017
代替FZ/T90096-1998
染整机械安装中心尺寸
Mounting centre dimensions of dyeing and finishing machinery2017-04-21发布
中华人民共和国工业和信息化部发布
2017-10-01实施

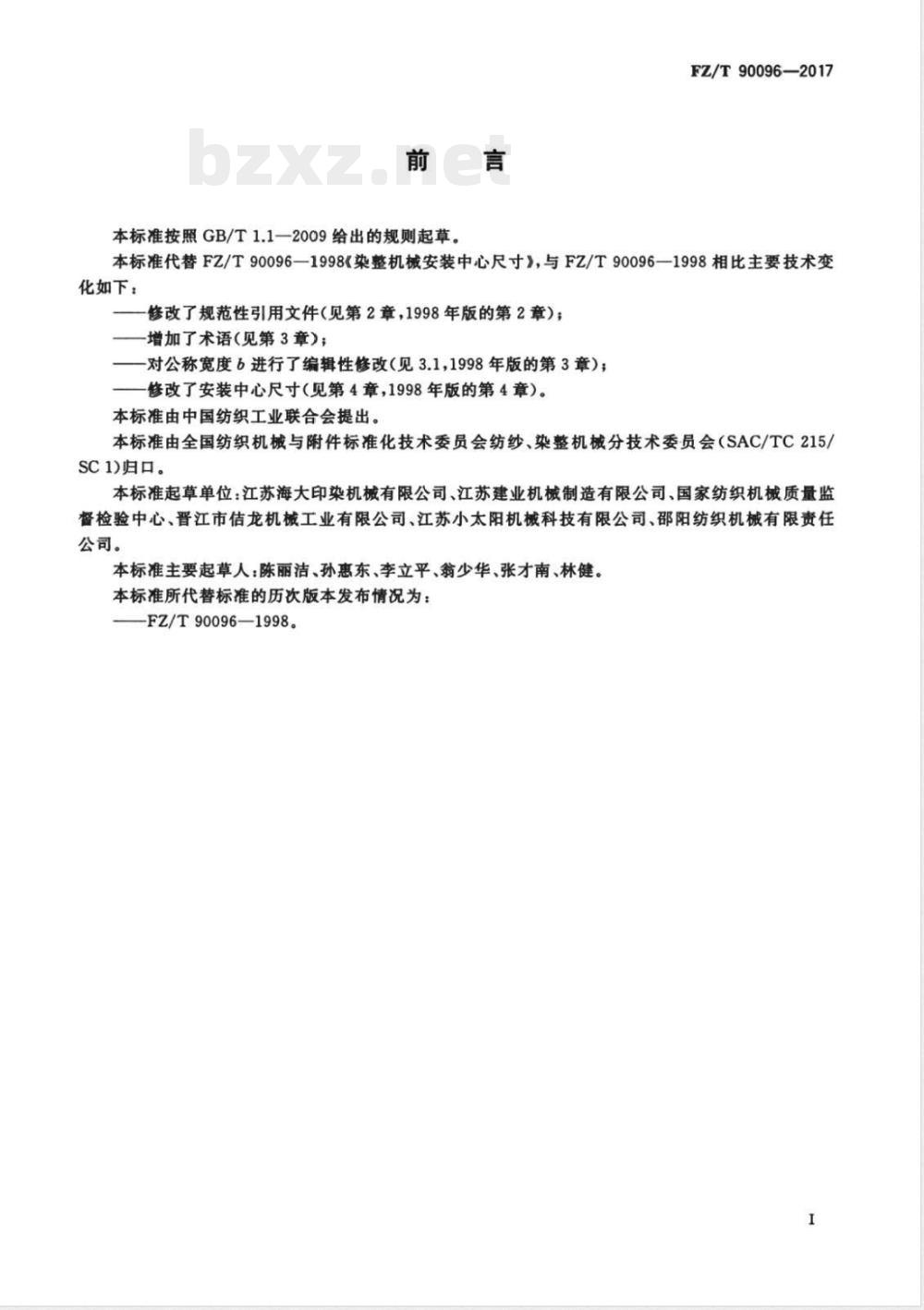

本标准按照GB/T1.1一2009给出的规则起草。FZ/T90096-—2017
本标准代替FZ/T90096—1998《染整机械安装中心尺寸》，与FZ/T90096—1998相比主要技术变化如下：
一修改了规范性引用文件（见第2章，1998年版的第2章）；增加了术语（见第3章）；
一对公称宽度6进行了编辑性修改（见3.1,1998年版的第3章）；修改了安装中心尺寸（见第4章，1998年版的第4章）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1归口。
本标准起草单位：江苏海大印染机械有限公司、江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、晋江市估龙机械工业有限公司、江苏小太阳机械科技有限公司、邵阳纺织机械有限责任公司。
本标准主要起草人：陈丽洁、孙惠东、李立平、翁少华、张才南、林健。本标准所代替标准的历次版本发布情况为：-FZ/T90096—1998。
1范围
染整机械安装中心尺寸
本标准规定了染整机械的安装中心尺寸系列。FZ/T90096—2017
本标准适用于染整机械中辊类、输送类通用件的安装中心尺寸。染整机械中其他的中心尺寸也可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20038—2005纺织机械染整机器：公称宽度的定义和系列3术语和定义

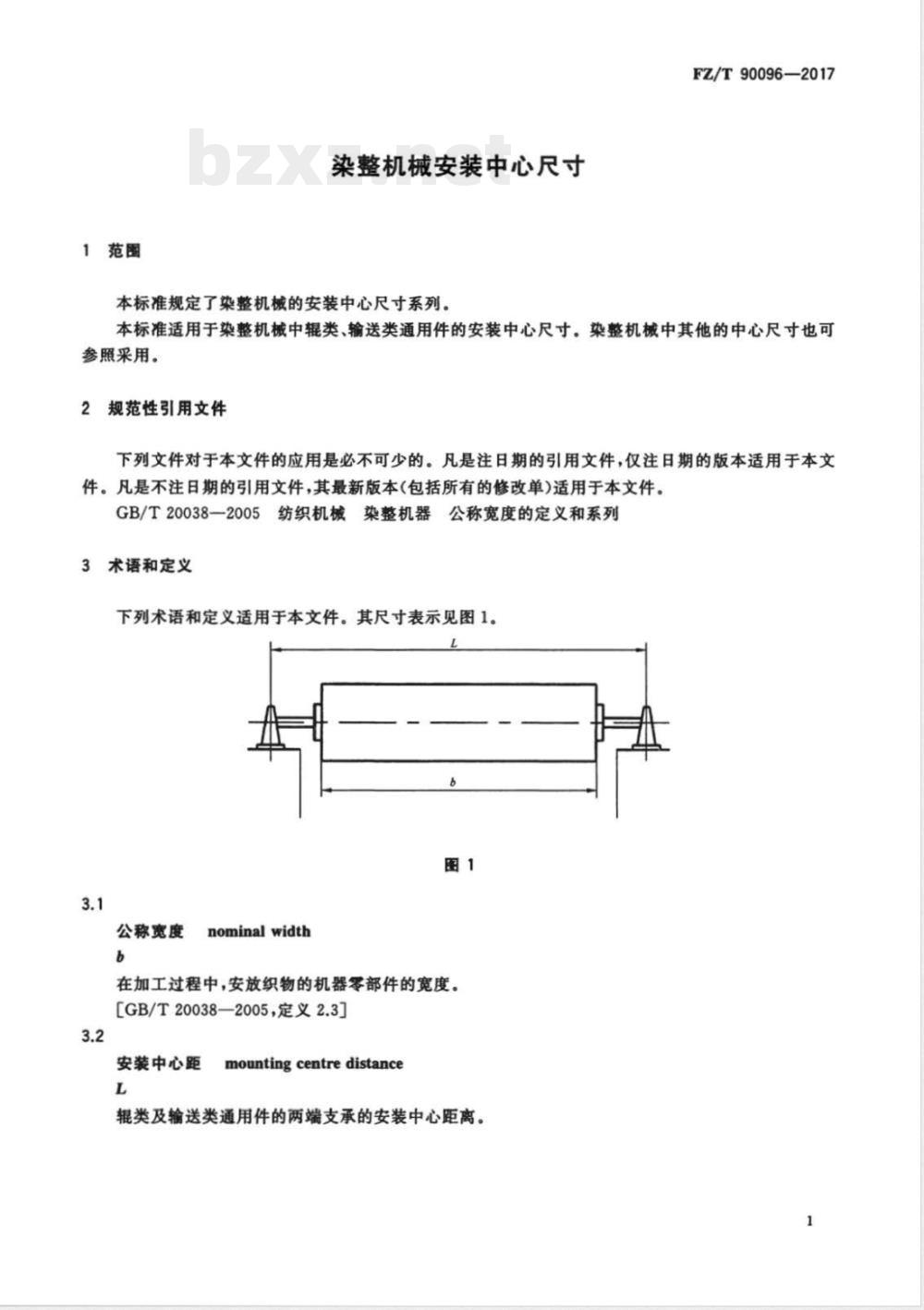

下列术语和定义适用于本文件。其尺寸表示见图1。图1
公称宽度
nominal width
在加工过程中，安放织物的机器零部件的宽度。[GB/T20038—2005，定义2.3]
安装中心距
mountingcentredistance
辊类及输送类通用件的两端支承的安装中心距离。FZ/T90096—2017
安装中心尺寸
导布辊安装中心距
导布辊安装中心距L计算公式见式(1)，单位为毫米（mm)。L=b+j×50
式中：
6——公称宽度，单位为毫米（mm），应符合GB/T20038的规定；j——系数，取1,2,3，4,6,8,10。其他辑类及输送类通用件安装中心距)
其他辊类及输送类通用件安装中心距L计算公式见式（2），单位为毫米（mm）。L=b+j×100
式中：
b公称宽度，单位为毫米（mm），应符合GB/T20038的规定；j——系数，取2,3，4，5,6,8,10。（2)
FZ/T90096-2017
中华人民共和国纺织
行业标准
染整机械安装中心尺寸
FZ/T90096-—2017
中国标准出版社出版发行www.bzxz.net
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533
发行中心：（010)51780238
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2017年10月第一版2017年10月第一次印刷*
书号：155066·2-31554定价14.00元106006
