本标准规定了提花机花筒的尺寸代号、型式、主要尺寸及所配用提花纹板的规格。 本标准适用于截面为正方形或正五边形、正六边形和正八边形的提花机花筒及所配用的提花纹板;提花纹板打孔设备的冲孔模板尺寸规格亦可参照使用。 本标准不适用于使用连续式提花纹板的提花机花筒。
本标准按照GB/T1.1—2009给出的规则起草。
本标准代替FZ/T90055—1994《提花装置花筒规格》。本标准与FZ/T90055—1994相比,主要差异如下:
———修改了标准的名称,将其中的“提花装置”改为“提花机”;
———将“等边五角形”改为“正五边形”(见4.1,1994年版的4.1);
———增加了正六边形和正八边形型式(见4.1);
———增加了2900针的规格(见表1、表A.2,1994年版的5.3表);
———加大了花筒纹针孔孔径(见表1,1994年版的5.3表);
———修改了图A.4(见图A.4,1994年版的图A4);
———增加了图A.5(见图A.5)。
本标准由中国纺织工业联合会提出。
本标准由全国纺织机械与附件标准化技术委员会归口。
本标准起草单位:浙江羊山纺织机械有限公司、绍兴县虹泰机械制造有限公司、上海中剑纺织机械有限公司、浙江齐方机械有限公司、绍兴县群方机械有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。
本标准主要起草人:俞传奎、李岱、董汉民、魏德泰、徐海平、韩通、董云海、施迎灿。
本标准所代替标准的历次版本发布情况为:
———FJ548—1984;
———FJ510—1985;
———FZ/T90055—1994。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T22831 提花纸板

中华人民共和国纺织行业标准
FZ/T90055—2012
代替FZ/T90055-1994
提花机花筒规格
Specificationofjacquardcylinder2012-12-28发布
2013-06-01实施

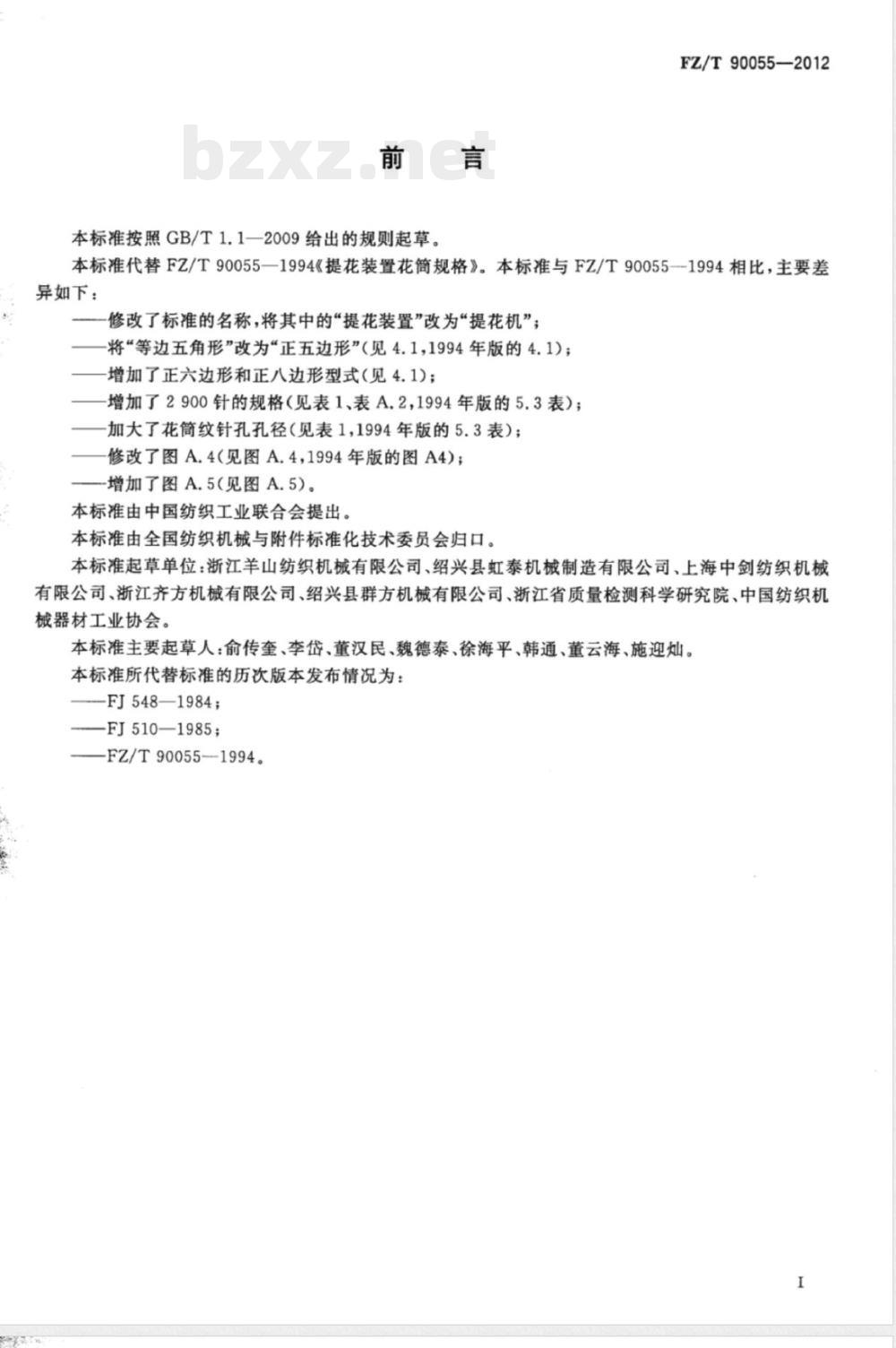

本标准按照GB/T1.1一2009给出的规则起草。FZ/T90055-2012
本标准代替FZ/T90055—1994《提花装置花筒规格》。本标准与FZ/T90055--1994相比，主要差异如下：
修改了标准的名称，将其中的“提花装置”改为“提花机”；将“等边五角形”改为“正五边形”（见4.1，1994年版的4.1)；增加了正六边形和正八边形型式（见4.1)；增加了2900针的规格（见表1、表A.2,1994年版的5.3表）；加大了花筒纹针孔孔径（见表1，1994年版的5.3表）；修改了图A.4（见图A.4，1994年版的图A4)；-增加了图A.5（见图A.5)。
本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准起草单位：浙江羊山纺织机械有限公司、绍兴县虹泰机械制造有限公司、上海中剑纺织机械有限公司、浙江齐方机械有限公司、绍兴县群方机械有限公司、浙江省质量检测科学研究院、中国纺织机械器材工业协会。
本标准主要起草人：俞传奎、李岱、董汉民、魏德泰、徐海平、韩通、董云海、施迎灿。本标准所代替标准的历次版本发布情况为：—FJ548—1984;
—FJ510—1985；
—FZ/T90055-1994。

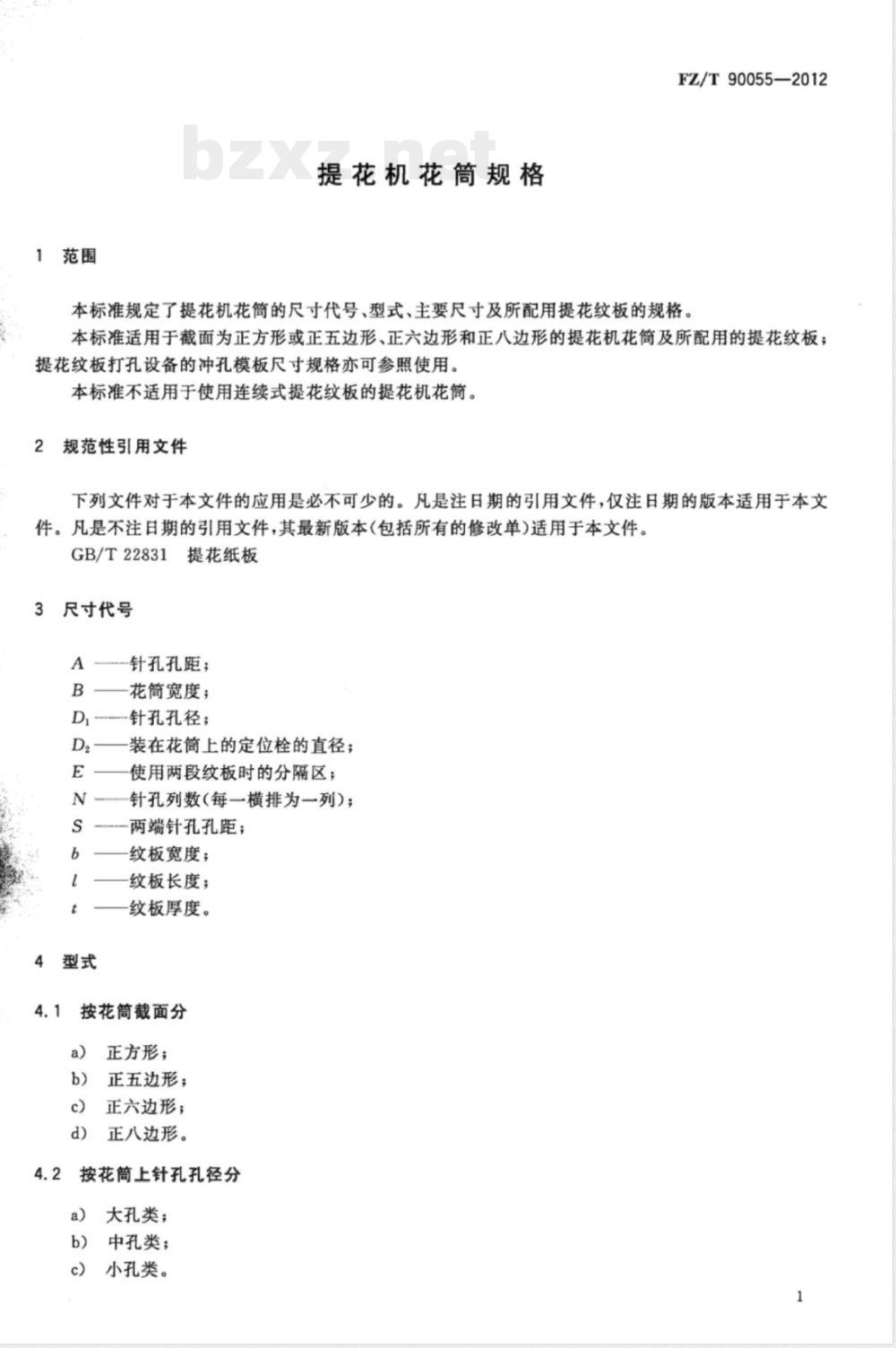

1范围
提花机花筒规格
FZ/T90055—2012
本标准规定了提花机花筒的尺寸代号、型式、主要尺寸及所配用提花纹板的规格。本标准适用于截面为正方形或正五边形、正六边形和正八边形的提花机花筒及所配用的提花纹板；提花纹板打孔设备的冲孔模板尺寸规格亦可参照使用。本标准不适用于使用连续式提花纹板的提花机花筒简。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T22831提花纸板
3尺寸代号
针孔孔距；
花筒宽度；bZxz.net
针孔孔径；
装在花筒上的定位栓的直径；
使用两段纹板时的分隔区；
针孔列数(每一横排为一列)；
两端针孔孔距；
纹板宽度；
纹板长度；
纹板厚度。
按花筒截面分
正方形；
正五边形；
正六边形；
正八边形。
4.2按花筒上针孔孔径分
大孔类；
中孔类；
小孔类。
FZ/T90055-2012

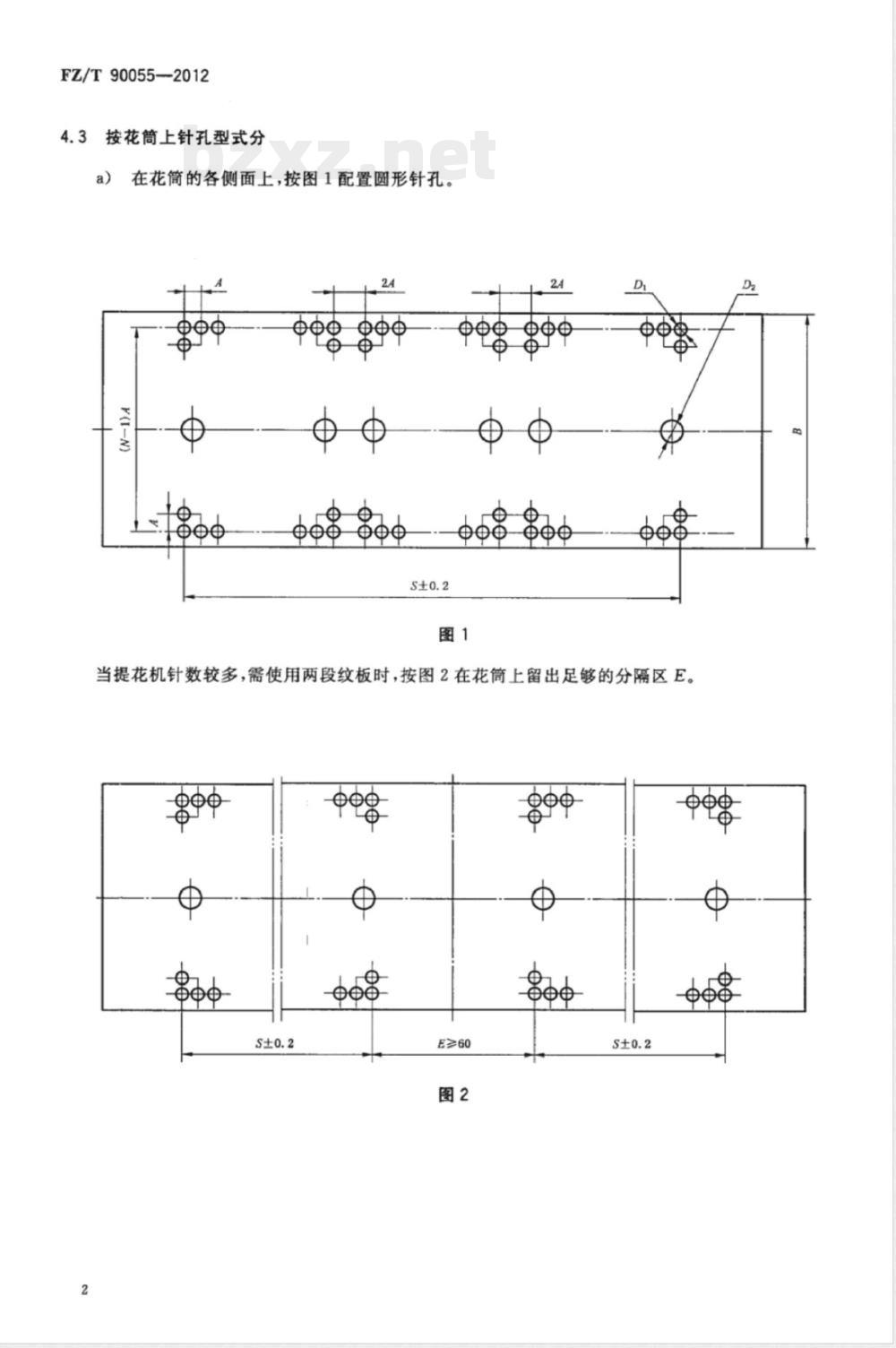

4.3按花筒上针孔型式分
在花筒的各侧面上，按图1配置圆形针孔。a
当提花机针数较多，需使用两段纹板时，按图2在花筒上留出足够的分隔区E。S±0.2
E≥60

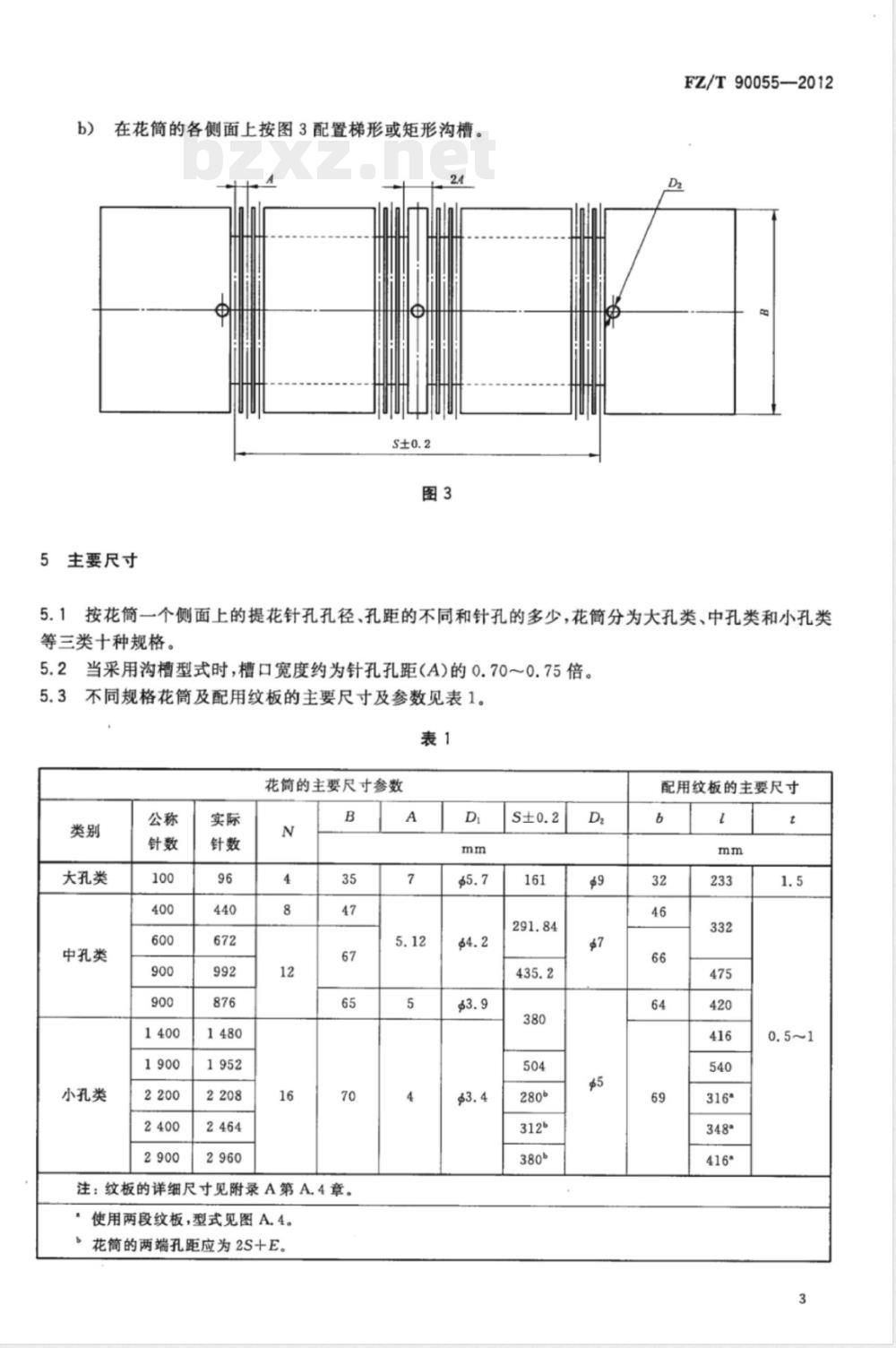

在花筒的各侧面上按图3配置梯形或矩形沟槽。b）
5主要尺寸
FZ/T90055--2012
5.1按花筒一个侧面上的提花针孔孔径、孔距的不同和针孔的多少，花筒分为大孔类、中孔类和小孔类等三类十种规格。
5.2当采用沟槽型式时，槽口宽度约为针孔孔距（A)的0.70～0.75倍。5.3不同规格花筒及配用纹板的主要尺寸及参数见表1。表1
花筒的主要尺寸参数
大孔类
中孔类
小孔类
注：纹板的详细尺寸见附录A第A4章。使用两段纹板，型式见图A4。
花筒的两端孔距应为2S+E。
配用纹板的主要尺寸
FZ/T90055—2012
尺寸代号
Sj～s4
主要尺寸
针孔孔距；
纹板宽度；
针孔孔径；
定位孔孔径；
编结孔孔径(d3=d,)；
附录A
（规范性附录）
提花纹板规格
纹板两端针孔至纹板端边距离；-纹板长度（l=s十2k）；
-针孔行数（m1m表示各分区的行数）；针孔列数（每一横排为一列）；各分区定位孔孔距；
纹板两端针孔距离；
各分区两端针孔距离[si=a(m1-1)，S2=a(m21)，其余类推]；编结孔孔距；
纹板厚度。
A.2.1根据提花机花筒的主要尺寸及纹板的宽度、长度和厚度等，纹板亦分为大孔类、中孔类和小孔类等三类九种规格。
A.2.2不同规格纹板的主要尺寸见图A.1～图A.5、表A.1、表A.2。da
FZ/T900552012
FZ/T90055-2012
中中美
大孔类
中孔类
注：大孔类参数见图A.1，中孔类参数见图A.2。公称
中孔类
小孔类
143.36143.36
143.36143.36
FZ/T90055—2012
133.12148.48
133.12148
5.12143.36143.36143.36133.12133.12148.48358420
注1：公称针数为900和1400的花筒，其参数见图A.5。注2：公称针数为1900的花筒，其参数见图A3。83
115115
注3：公称针数为2200和2400的花筒，使用两段纹板，其参数见图A，4。注4：公称针数为2900的花筒，使用两段纹板，其参数见图A.5。A.3
纹板材料通常为提花纸板，也可用其他合适的材料。所用提花纸板的质量应符合GB/T22831的规定。116
表A.1、表A.2及表1中的纹板厚度（t)仅适用于纸质纹板，但每套纹板的厚度应一致。A.3.3
A.4其他要求
纹板裁切前，纸板应自然存放一定时间，以避免纹板变形。纹板宽度方向的平行度公差为0.2mm。纹板裁切时，其长度方向应是纸板的纵向（即纸板纤维的直纹方向）。35
FZ/T90055-2012
