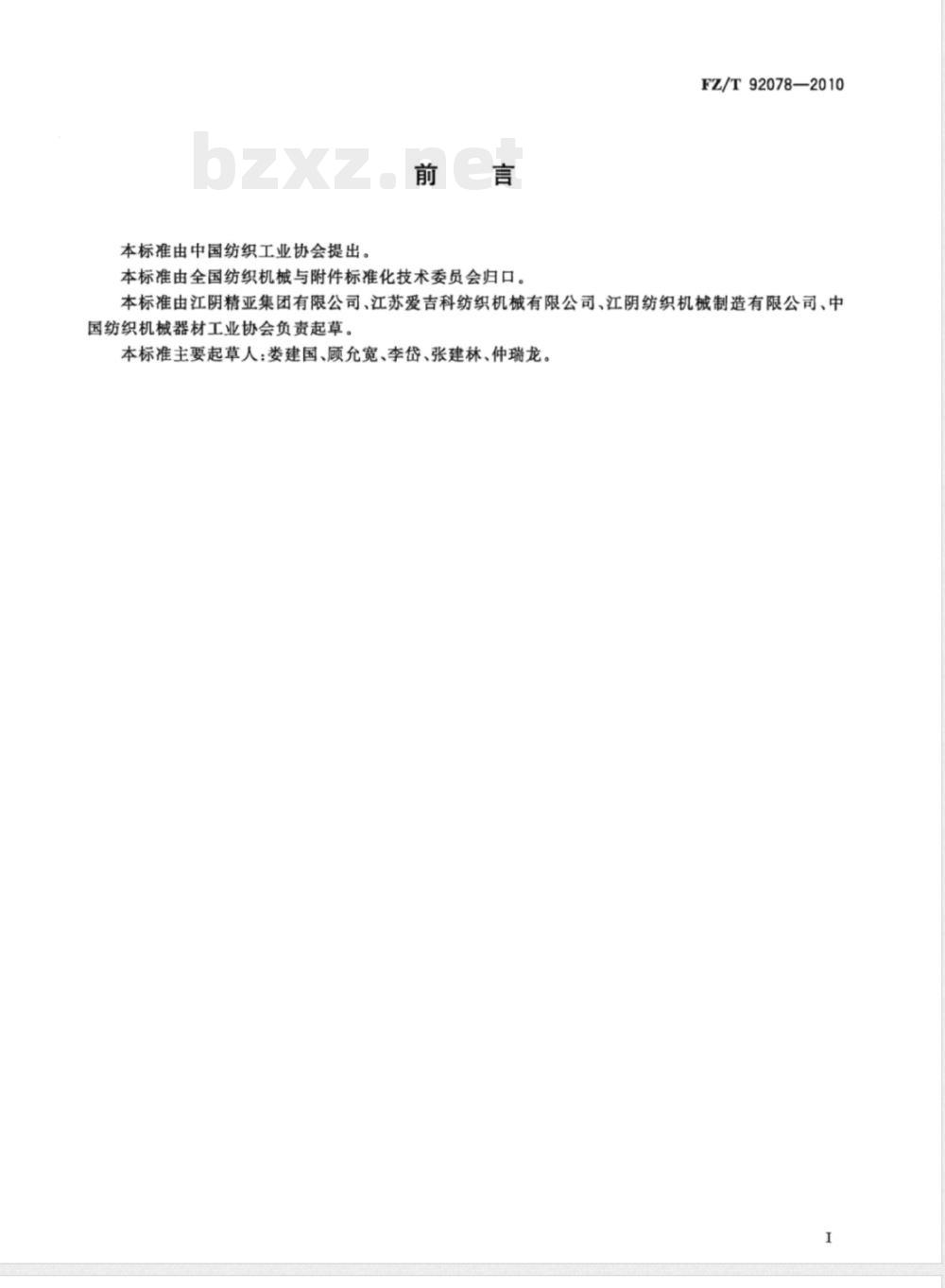

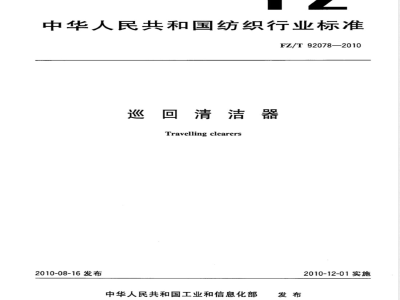

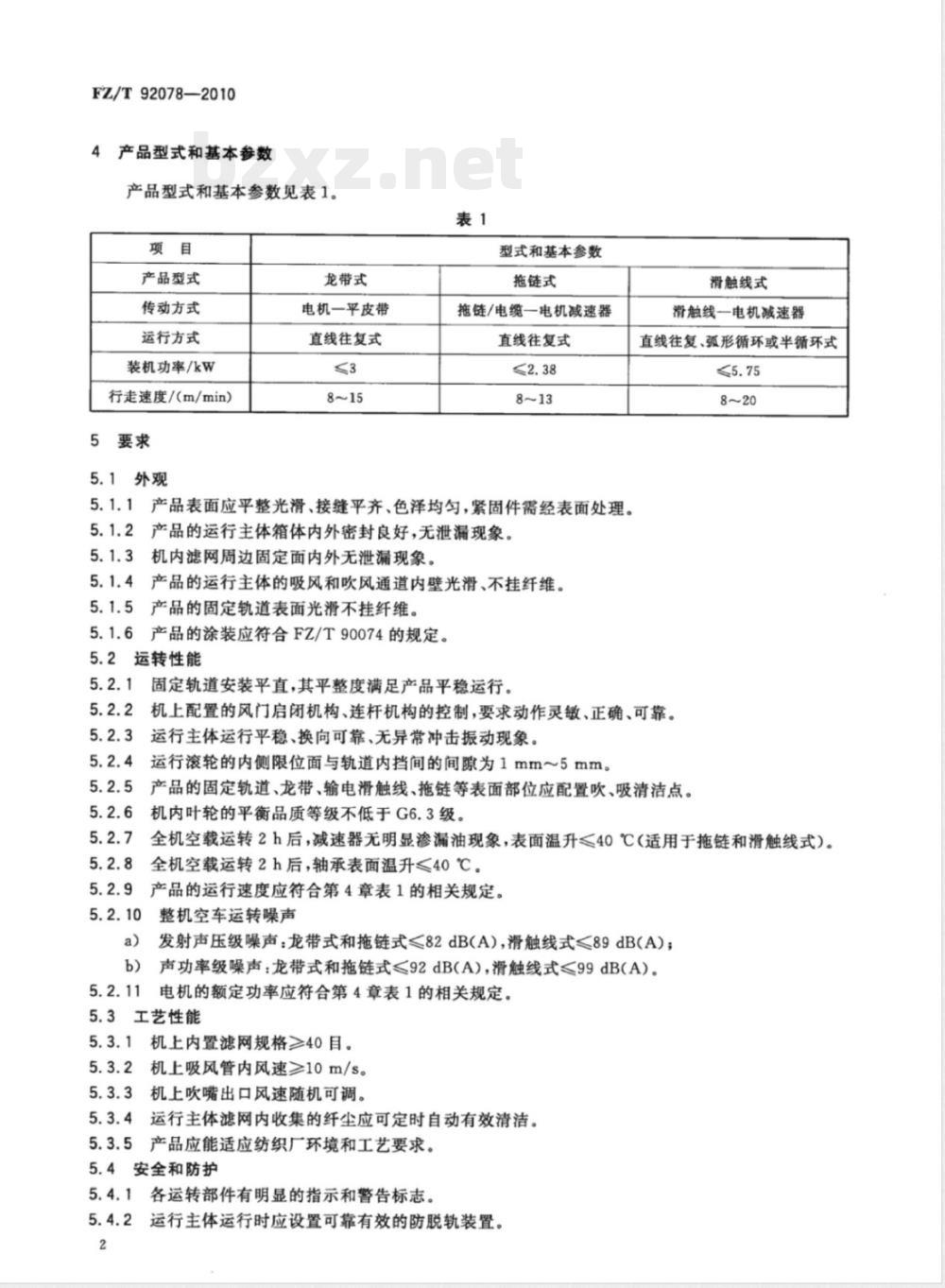

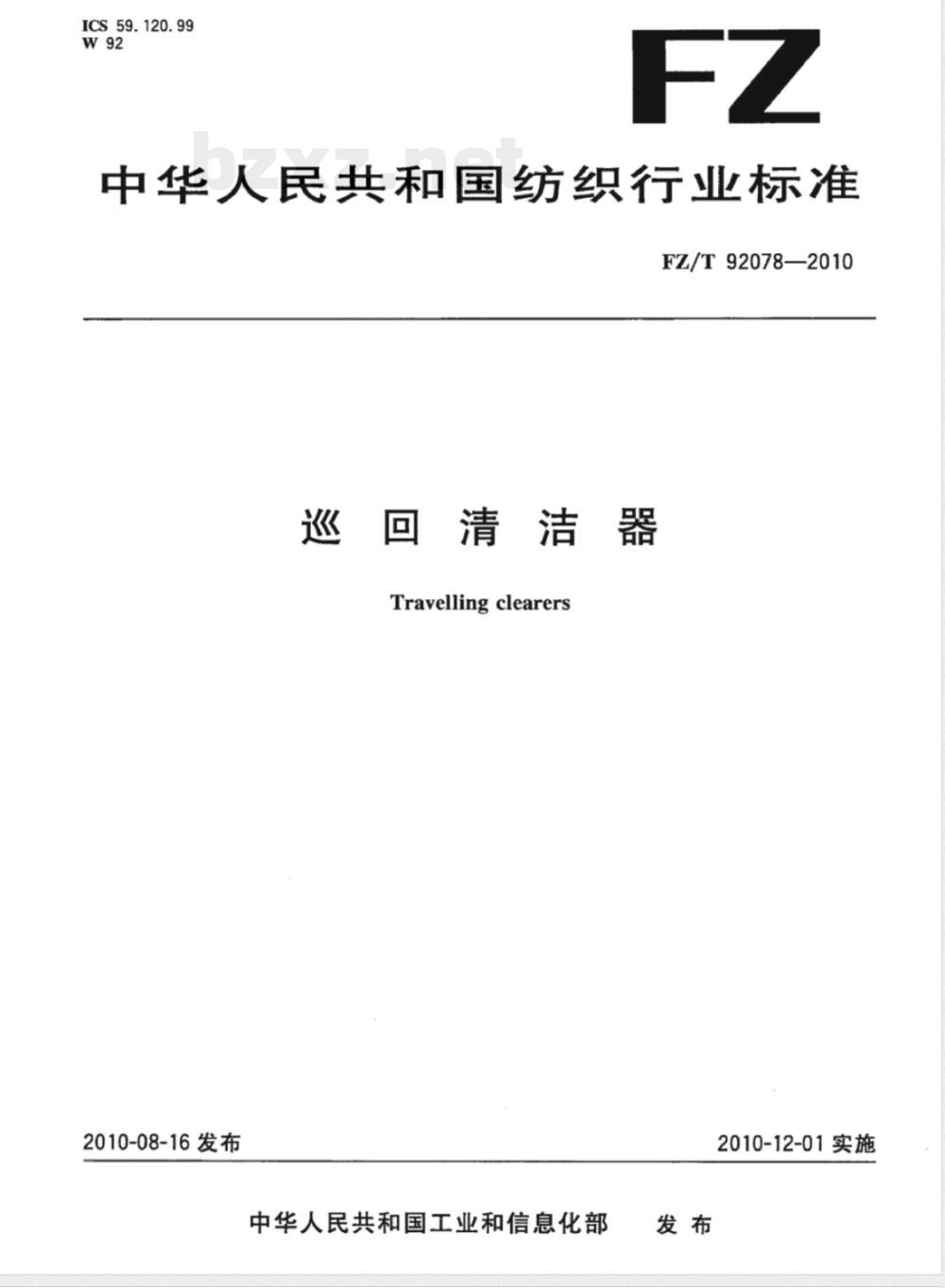

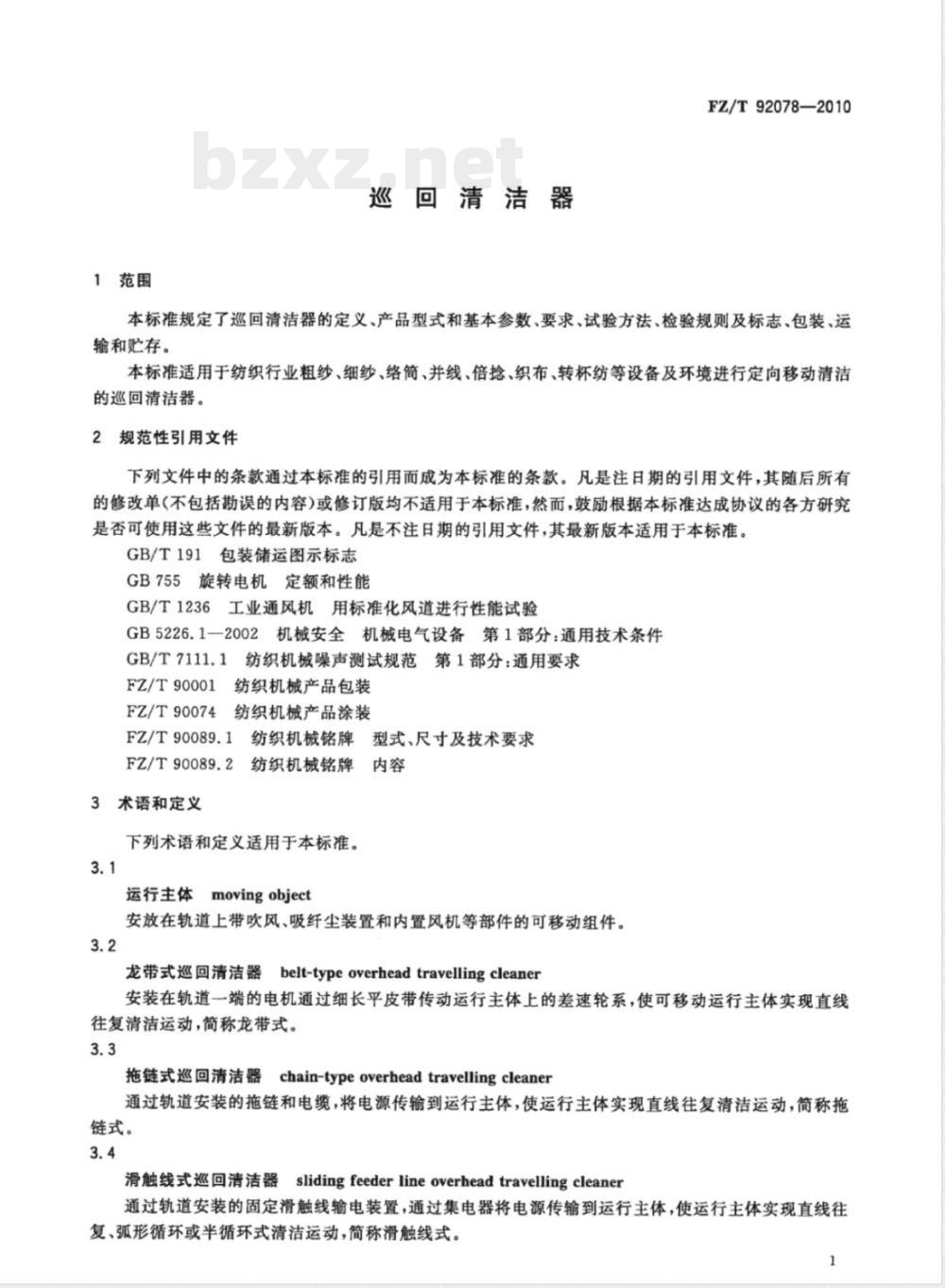

ICS 59.120.99 W92 FZ 中华人民共和国纺织行业标准 FZ/T 92078—2010 巡回清洁器 Travelling clearers 2010-08-16发布 中华人民共和国工业和信息化部发布 2010-12-01实施 前言 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会归口。 本标准起草单位：江阴精亚集团有限公司、江苏爱吉科纺织机械有限公司、江阴纺织机械制造有限公司、中国纺织机械器材工业协会。 本标准主要起草人：娄建国、顾允宽、李岱、张建林、仲瑞龙。 1 范围 本标准规定了巡回清洁器的术语和定义、产品型式和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于纺织行业粗纱、细纱、络筒、并线、倍捻、织布、转杯纺等设备及工作环境进行定向移动清洁的巡回清洁器。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 755 旋转电机定额和性能 GB/T 1236 工业通风机用标准化风道进行性能试验 GB 5226.1-2002 机械安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 术语和定义 3.1 运行主体（moving object） 安放在轨道上，带吹风、吸纤尘装置及内置风机等部件的可移动组件。 3.2 龙带式巡回清洁器（belt-type overhead travelling cleaner） 通过电机与平皮带驱动运行主体差速轮系，使其实现直线往复清洁运动的装置。 3.3 拖链式巡回清洁器（chain-type overhead travelling cleaner） 通过拖链和电缆向运行主体供电，使其实现直线往复清洁运动的装置。 3.4 滑触线式巡回清洁器（sliding feeder line overhead travelling cleaner） 通过滑触线输电装置和集电器供电，使运行主体实现直线往复、弧形循环或半循环清洁运动的装置。 4 产品型式和基本参数 产品型式及参数见表1： 龙带式：装机功率≤3 kW，行走速度8～15 m/min，电机-平皮带传动，直线往复式。 拖链式：装机功率≤2.38 kW，行走速度8～13 m/min，拖链/电缆-电机减速器传动，直线往复式。 滑触线式：装机功率≤5.75 kW，行走速度8～20 m/min，滑触线-电机减速器传动，可实现直线往复、弧形或半循环运行。 5 要求 5.1 外观要求 产品表面应平整光滑、接缝平齐、色泽均匀，紧固件需经表面处理。 运行主体箱体内外密封良好，无泄漏。 滤网周边固定面无泄漏。 吸风与吹风通道内壁光滑，不挂纤维。 固定轨道表面光滑，不挂纤维。 涂装应符合FZ/T 90074规定。 5.2 运转性能 固定轨道安装应平直，保证运行平稳。 风门启闭机构与连杆机构动作应灵敏、可靠。 运行主体应平稳运行、换向可靠，无异常振动冲击。 滚轮与轨道间隙为1～5 mm。 应设置清洁吹吸点于关键部位。 叶轮平衡等级不低于G6.3。 空载运行2h后，减速器无明显渗漏油，温升≤40℃。 轴承温升≤40℃。 运行速度应符合表1规定。 噪声限值：龙带式和拖链式≤82 dB(A)，滑触线式≤89 dB(A)；声功率级分别≤92 dB(A)和≤99 dB(A)。
