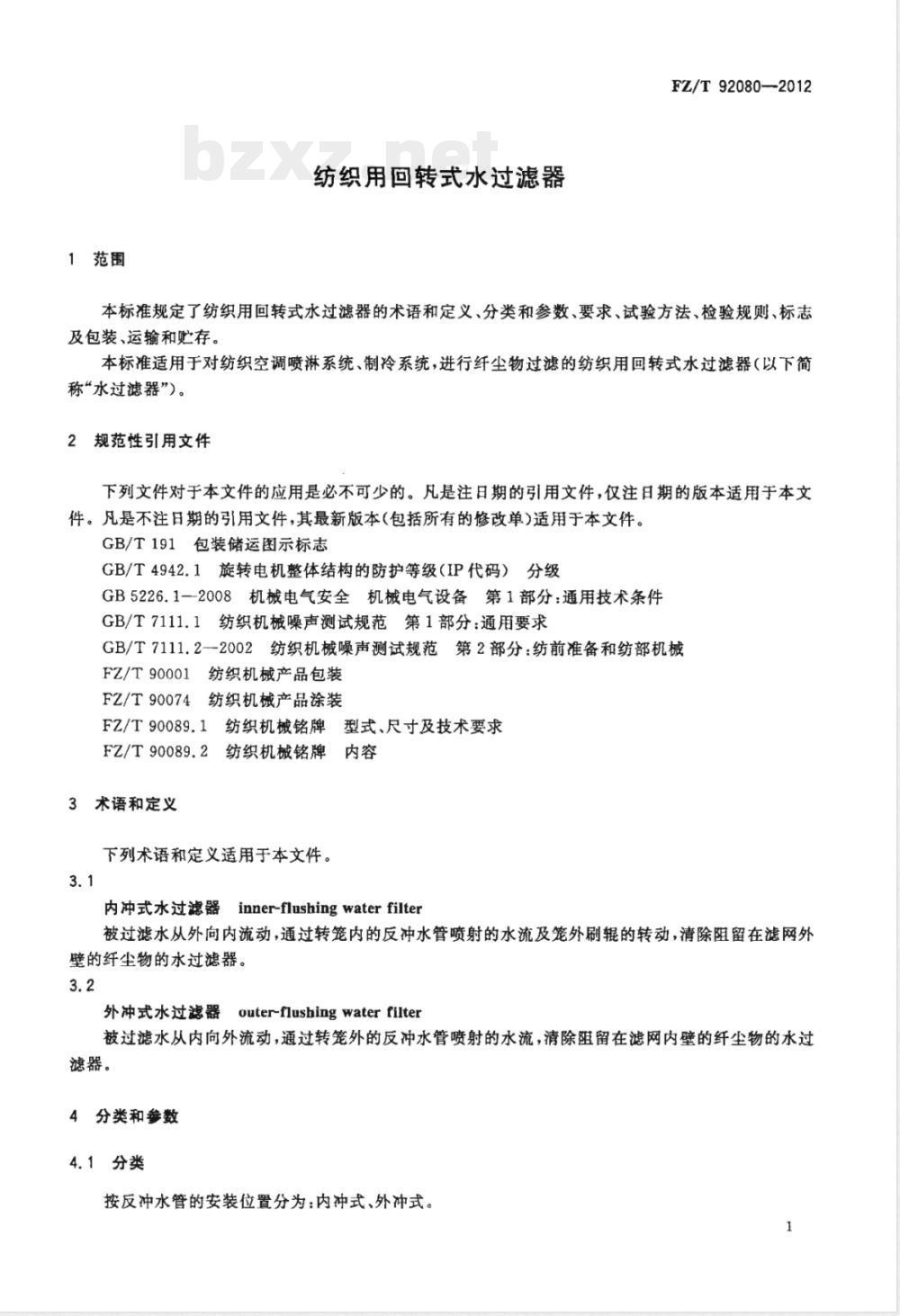

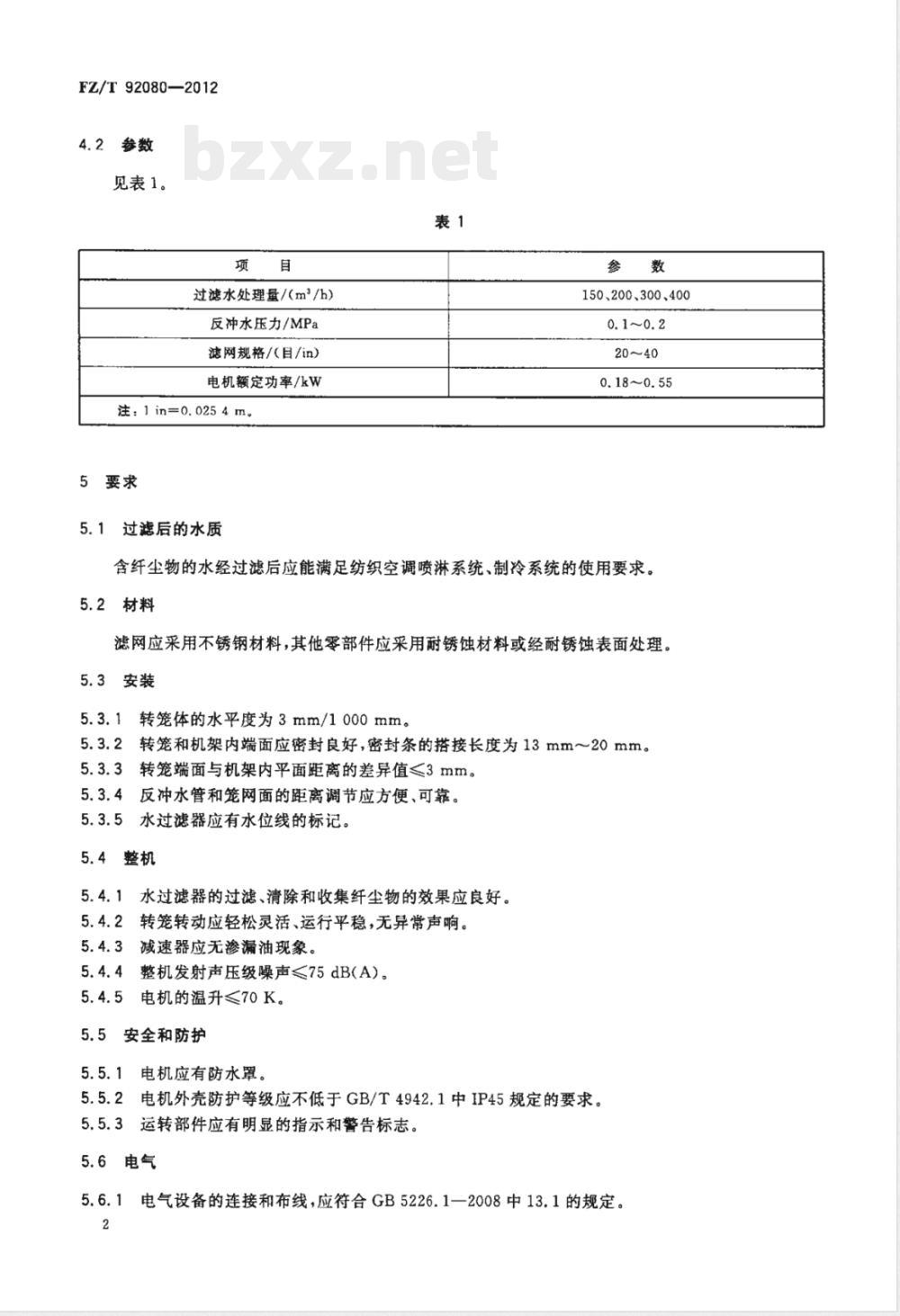

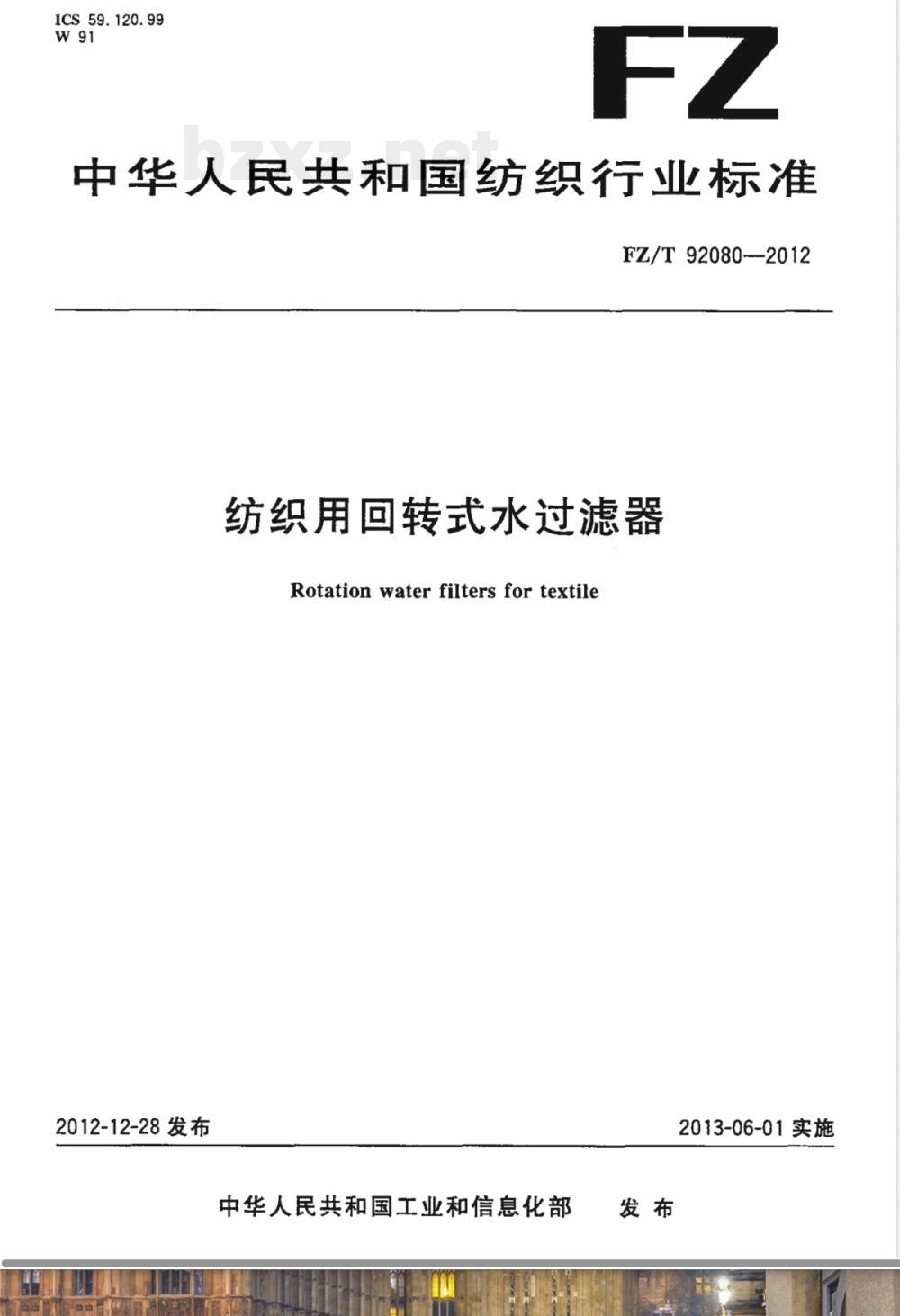

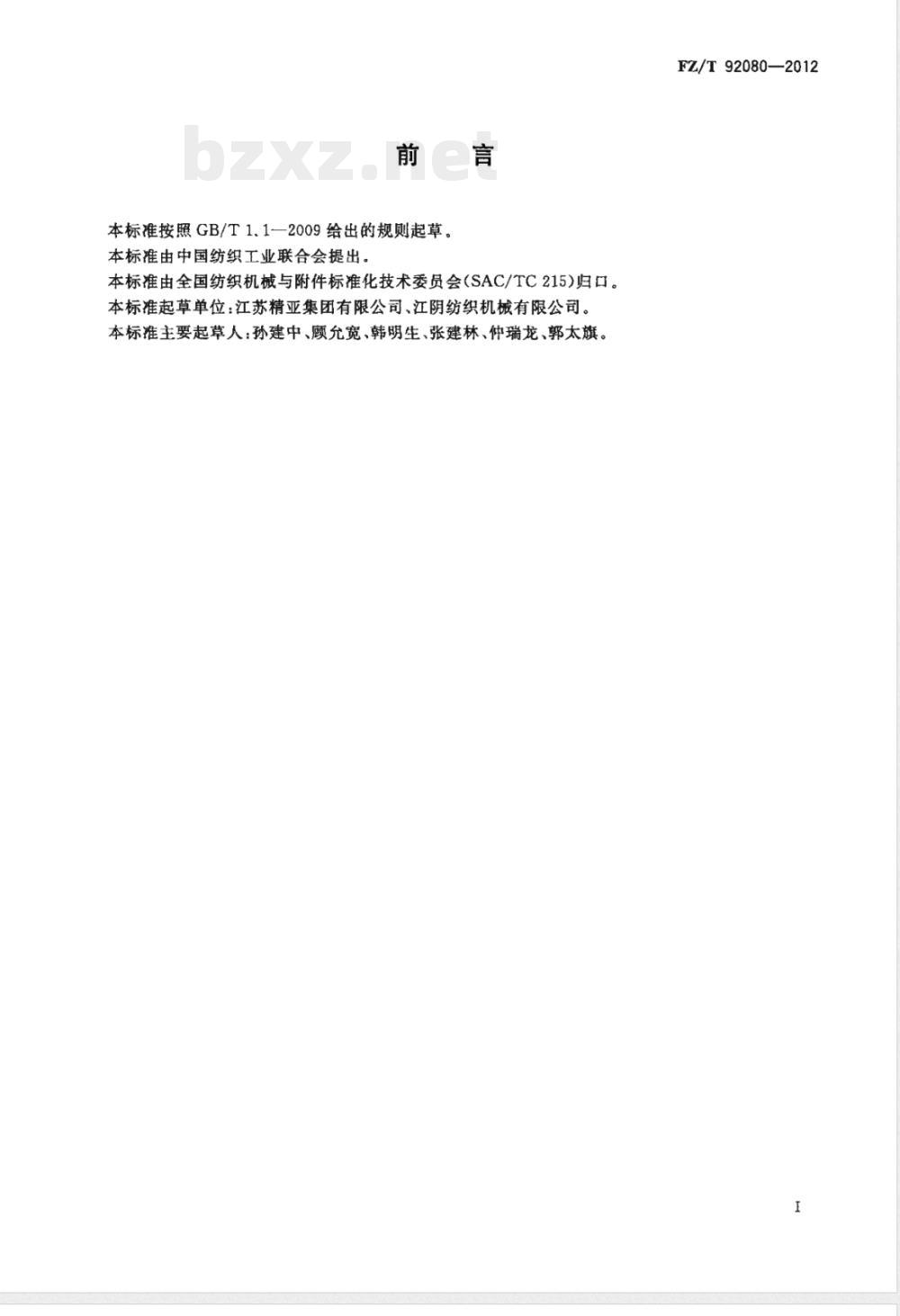

ICS 59.120.99 W91 FZ 中华人民共和国纺织行业标准 FZ/T 92080-2012 纺织用回转式水过滤器 Rotation water filters for textile 2012-12-28发布 中华人民共和国工业和信息化部发布 2013-06-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：江苏精亚集团有限公司、江阴纺织机械有限公司。 本标准主要起草人：孙建中、顾允宽、韩明生、张建林、仲瑞龙、郭太旗。 1 范围 本标准规定了纺织用回转式水过滤器的术语和定义、分类和参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于纺织空调喷淋系统、制冷系统中用于纤尘物过滤的回转式水过滤器（以下简称“水过滤器”）。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB 5226.1-2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.2-2002 纺织机械噪声测试规范 第2部分：纺前准备和纺部机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 术语和定义 3.1 内冲式水过滤器（inner-flushing water filter） 被过滤水从外向内流动，通过转笼内反冲水管喷射水流及笼外刷辊转动，清除滤网外壁纤尘物的水过滤器。 3.2 外冲式水过滤器（outer-flushing water filter） 被过滤水从内向外流动，通过转笼外反冲水管喷射水流，清除滤网内壁纤尘物的水过滤器。 4 分类和参数 4.1 分类 按反冲水管安装位置分为内冲式和外冲式。 4.2 参数（表1） 过滤水处理量：150、200、300、400 m³/h 反冲水压力：0.1～0.2 MPa 滤网规格：20～40 目/in 电机额定功率：0.18～0.55 kW 5 要求 5.1 过滤后的水质 含纤尘物的水经过滤后应满足纺织空调喷淋系统及制冷系统使用要求。 5.2 材料 滤网应采用不锈钢材料，其他零部件应采用耐锈蚀材料或进行防锈处理。 5.3 安装 5.3.1 转笼体水平度为3 mm/1000 mm。 5.3.2 转笼与机架内端面密封良好，密封条搭接长度13 mm～20 mm。 5.3.3 转笼端面与机架内平面距离差异值为3 mm。 5.3.4 反冲水管与笼网面距离调节应方便可靠。 5.3.5 水过滤器应设置水位线标记。 5.4 整机性能 过滤、清除及收集纤尘物效果应良好。 转笼转动应灵活平稳，无异常声响。 减速器应无渗漏油现象。 整机噪声声压级≤75 dB(A)。 电机温升≤70 K。 5.5 安全与防护 电机应设防水罩。 电机外壳防护等级不低于GB/T 4942.1中IP45要求。 运转部件应设明显指示及警告标志。 5.6 电气要求 电气连接与布线应符合GB 5226.1-2008相关规定。 导线标识、保护联接电路连续性、绝缘性能及耐压性能均应符合标准要求。 5.7 外观 表面应光滑美观、缝隙均匀。 转笼内外表面光滑，不挂纤维。 涂装应符合FZ/T 90074规定。 6 试验方法 6.1 材料检验：查验材料质量证明书。 6.2 水平度检测：使用水平仪检测转笼体表面。
