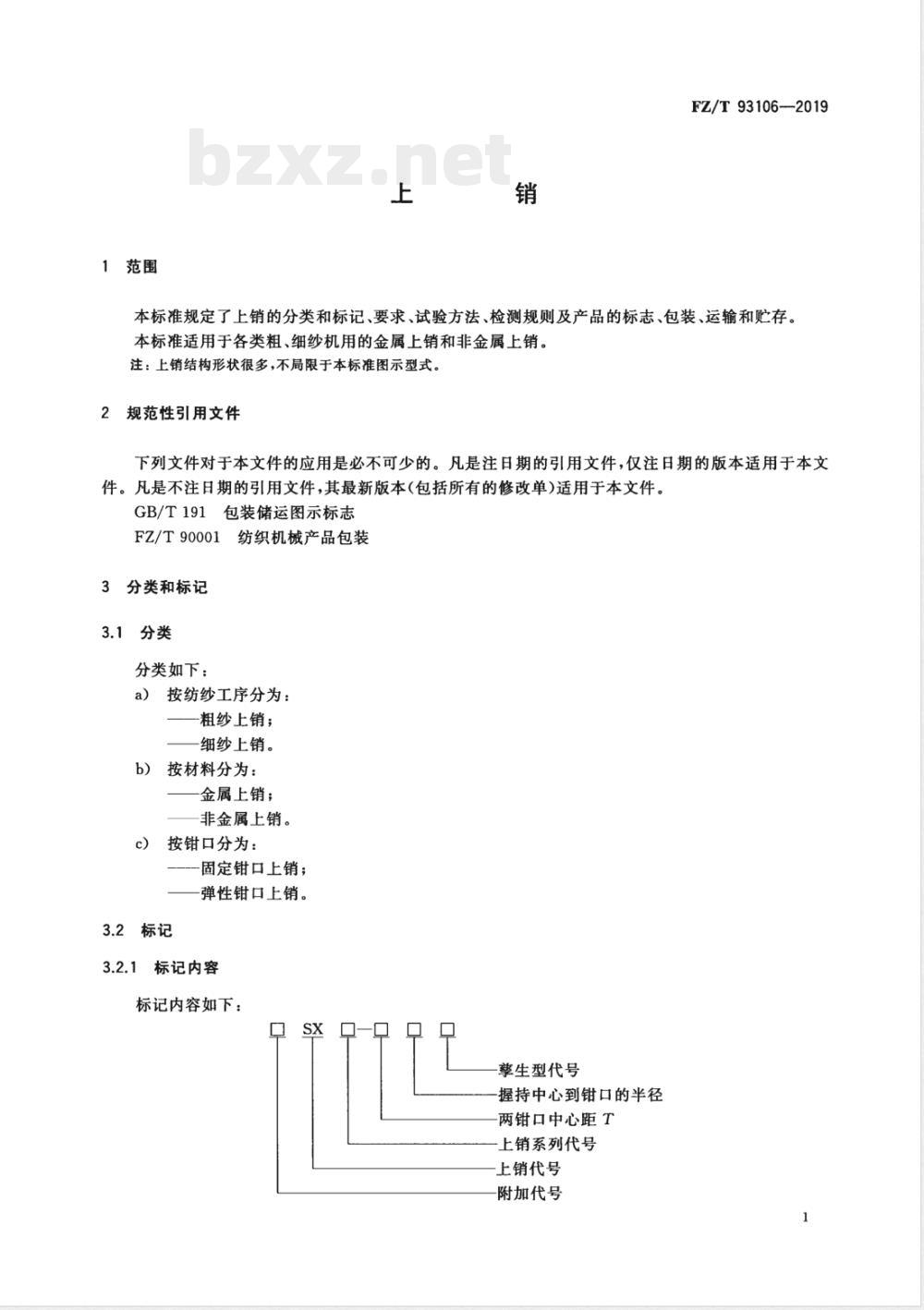

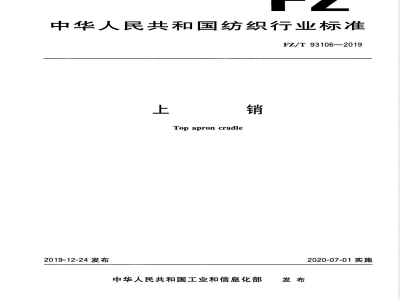

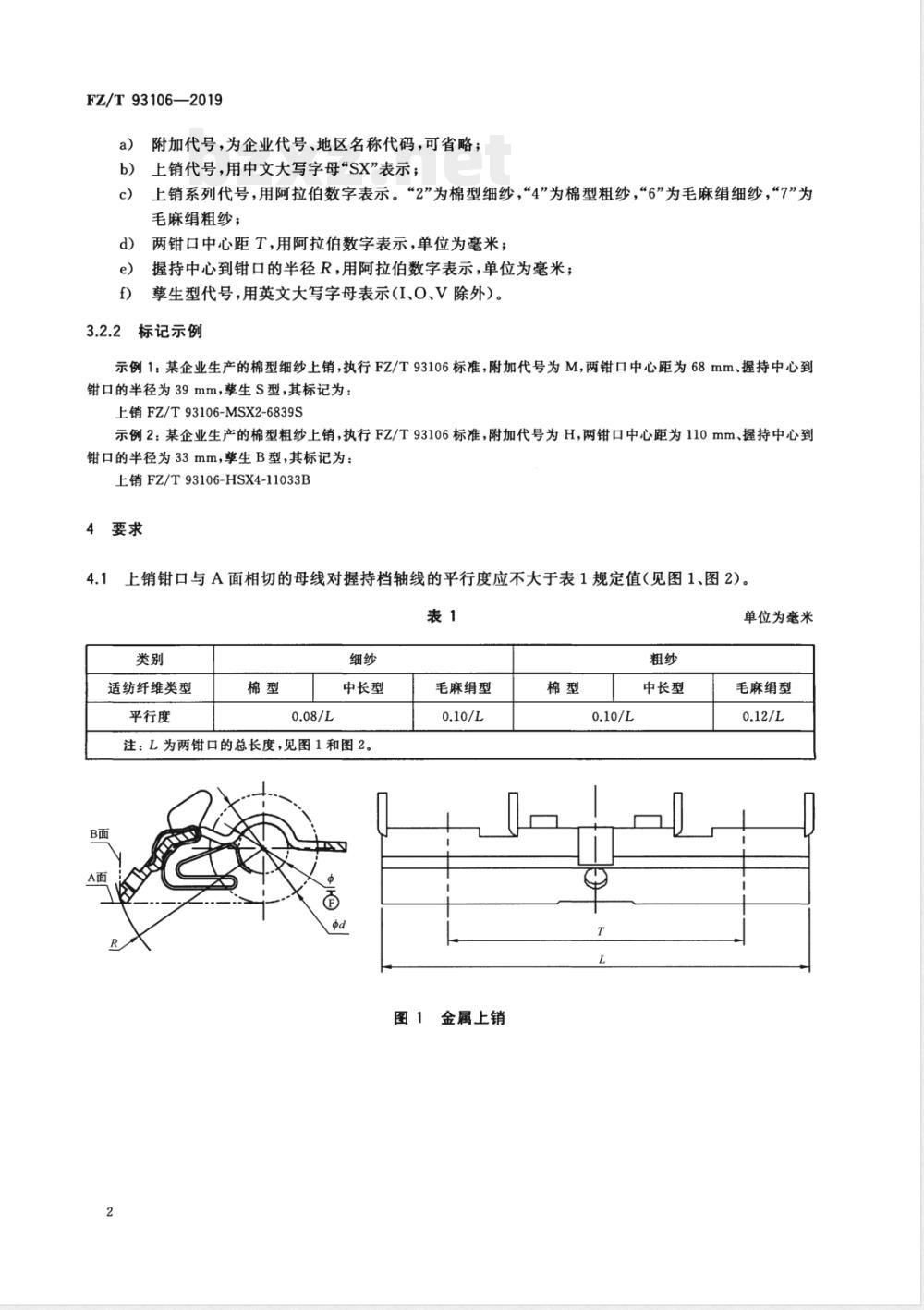

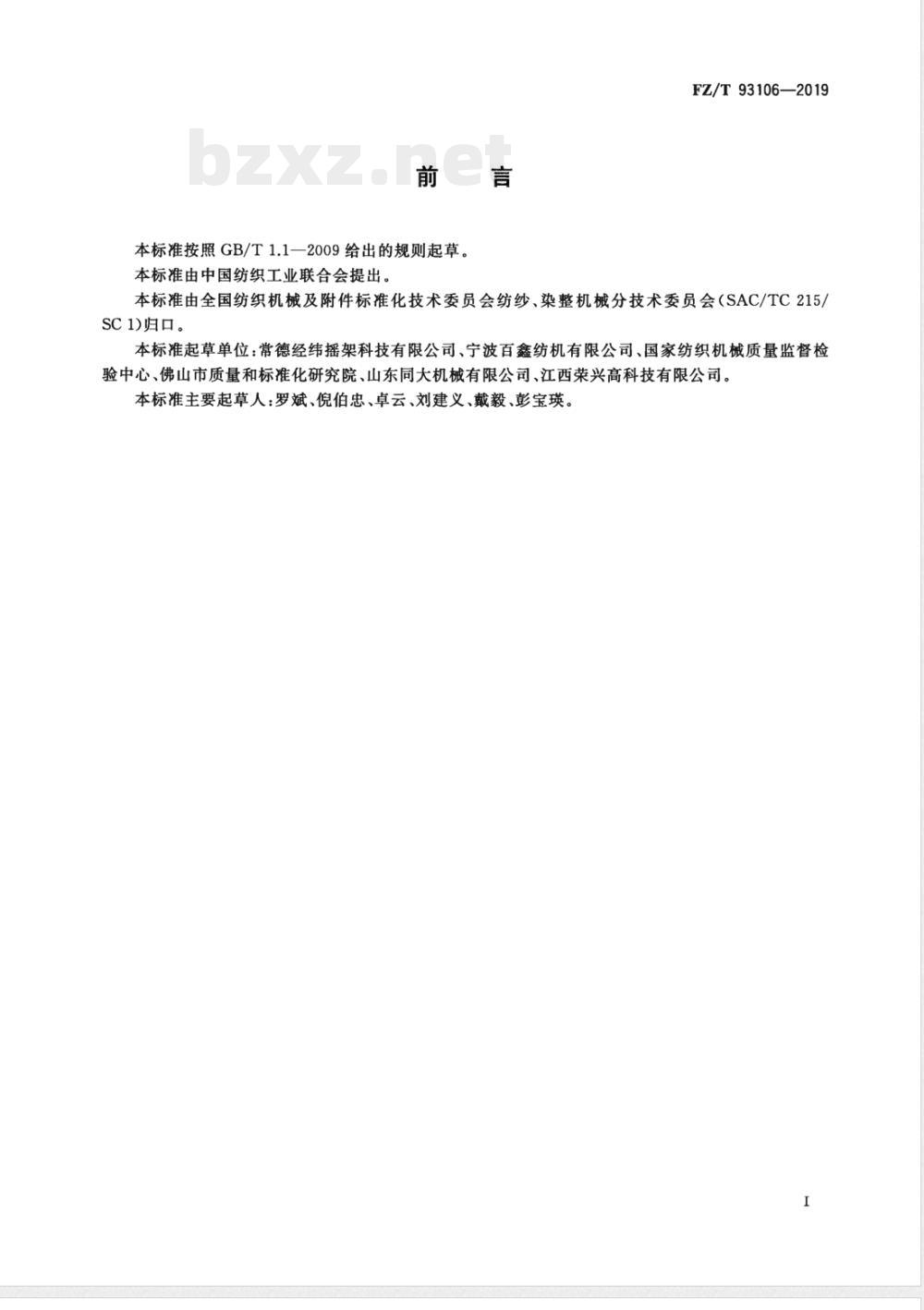

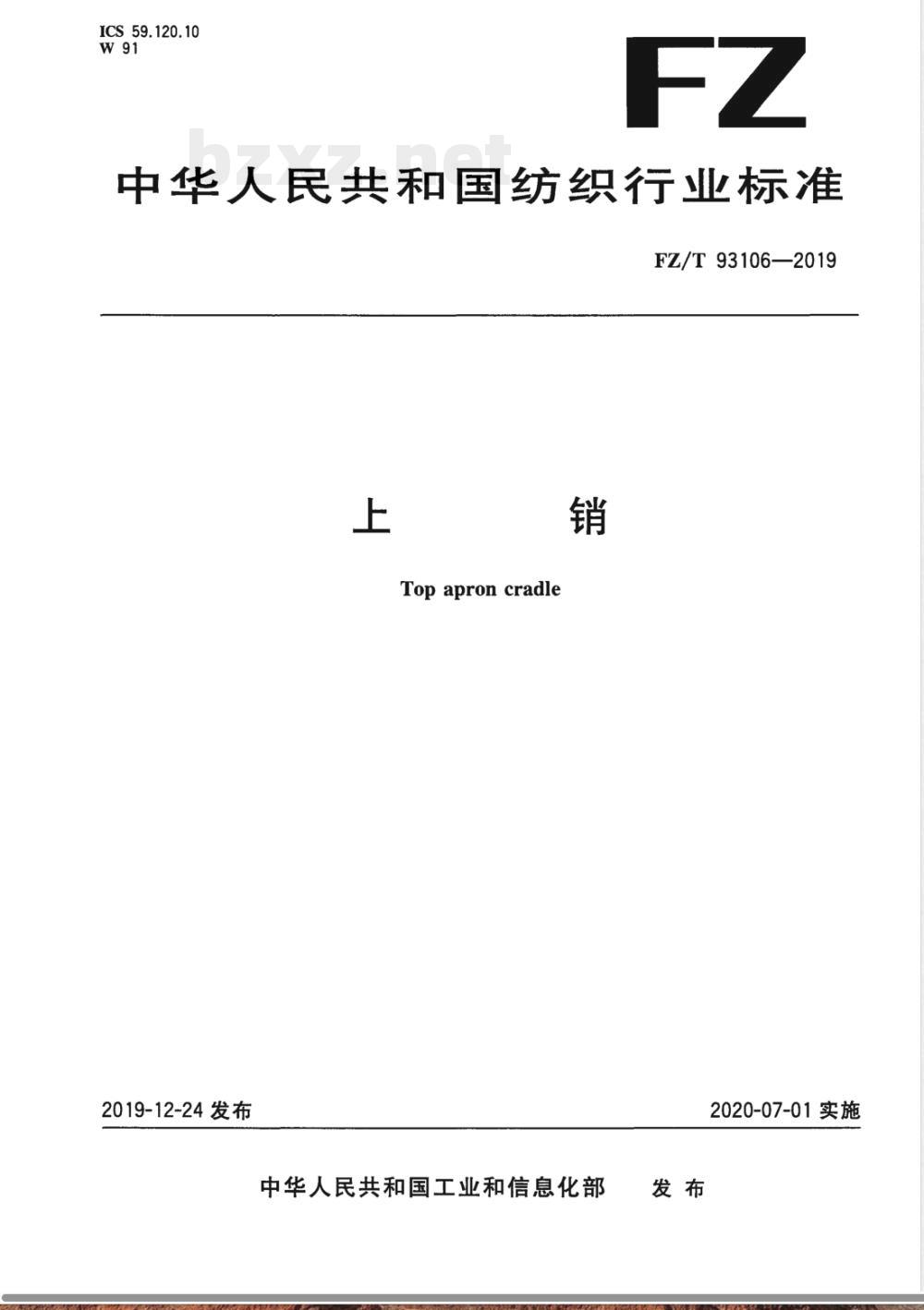

ICS 59.120.10 W91 FZ/T 93106—2019 中华人民共和国纺织行业标准 上销（Top apron cradle） 2019-12-24发布 2020-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：常德经纬摇架科技有限公司、宁波百鑫纺机有限公司、国家纺织机械质量监督检验中心、佛山市质量和标准化研究院、山东同大机械有限公司、江西荣兴高科技有限公司。 本标准主要起草人：罗斌、倪伯忠、卓云、刘建义、戴毅、彭宝瑛。 1 范围 本标准规定了上销的分类和标记、要求、试验方法、检测规则及产品的标志、包装、运输和贮存。 本标准适用于各类粗、细纱机用的金属上销和非金属上销。 注：上销结构形状很多，不局限于本标准图示型式。 2 规范性引用文件 GB/T 191 包装储运图示标志 FZ/T 90001 纺织机械产品包装 3 分类和标记 3.1 分类 按纺纱工序分为粗纱上销、细纱上销；按材料分为金属上销、非金属上销；按钳口分为固定钳口上销、弹性钳口上销。 3.2 标记 3.2.1 标记内容包括：上销代号“SX”、上销系列代号、两钳口中心距T、握持中心到钳口半径R、型式代号及附加代号等。 其中： — 附加代号为企业或地区代码，可省略； — 上销系列代号：2为棉型细纱，4为棉型粗纱，6为毛麻绢细纱，7为毛麻绢粗纱； — T为两钳口中心距（mm）； — R为握持中心到钳口半径（mm）； — 型式代号为英文大写字母（I、O、V除外）。 3.2.2 标记示例： 示例1：棉型细纱上销，附加代号M，T=68mm，R=39mm，S型，其标记为：上销FZ/T93106-MSX2-6839S。 示例2：棉型粗纱上销，附加代号H，T=110mm，R=33mm，B型，其标记为：上销FZ/T93106-HSX4-11033B。 4 要求 4.1 上销钳口与A面相切的母线对握持档轴线的平行度应不大于表1规定值（见图1、图2）。 注：L为两钳口总长度。 4.2 上销钳口与B面相切的母线对握持档轴线的平行度应不大于表2规定值。 4.3 固定钳口上销，其钳口到握持中心的半径R公差为±0.12mm。 4.4 上销弹簧在规定工作位置时，工作压力偏差应符合表3规定（P为弹簧压力名义值）。 4.5 金属表面不应有毛刺、伤痕、锈蚀、镀层漏底及色泽不一致等缺陷。 4.6 非金属表面不应有伤痕、色泽不一及明显收缩痕迹等缺陷。 4.7 钳口表面粗糙度Ra≤1.6μm。 4.8 弹性钳口应前后活动灵活。
