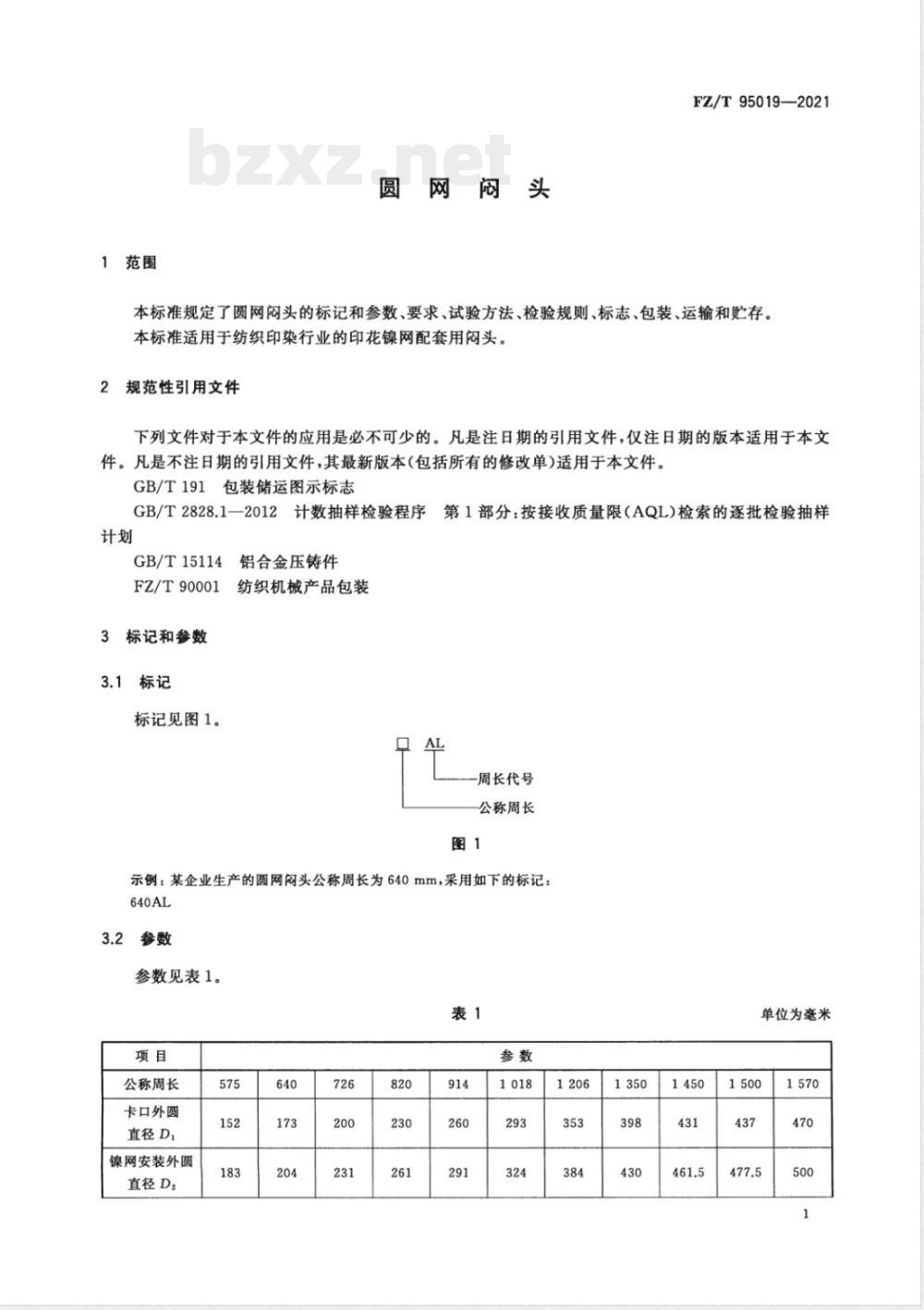

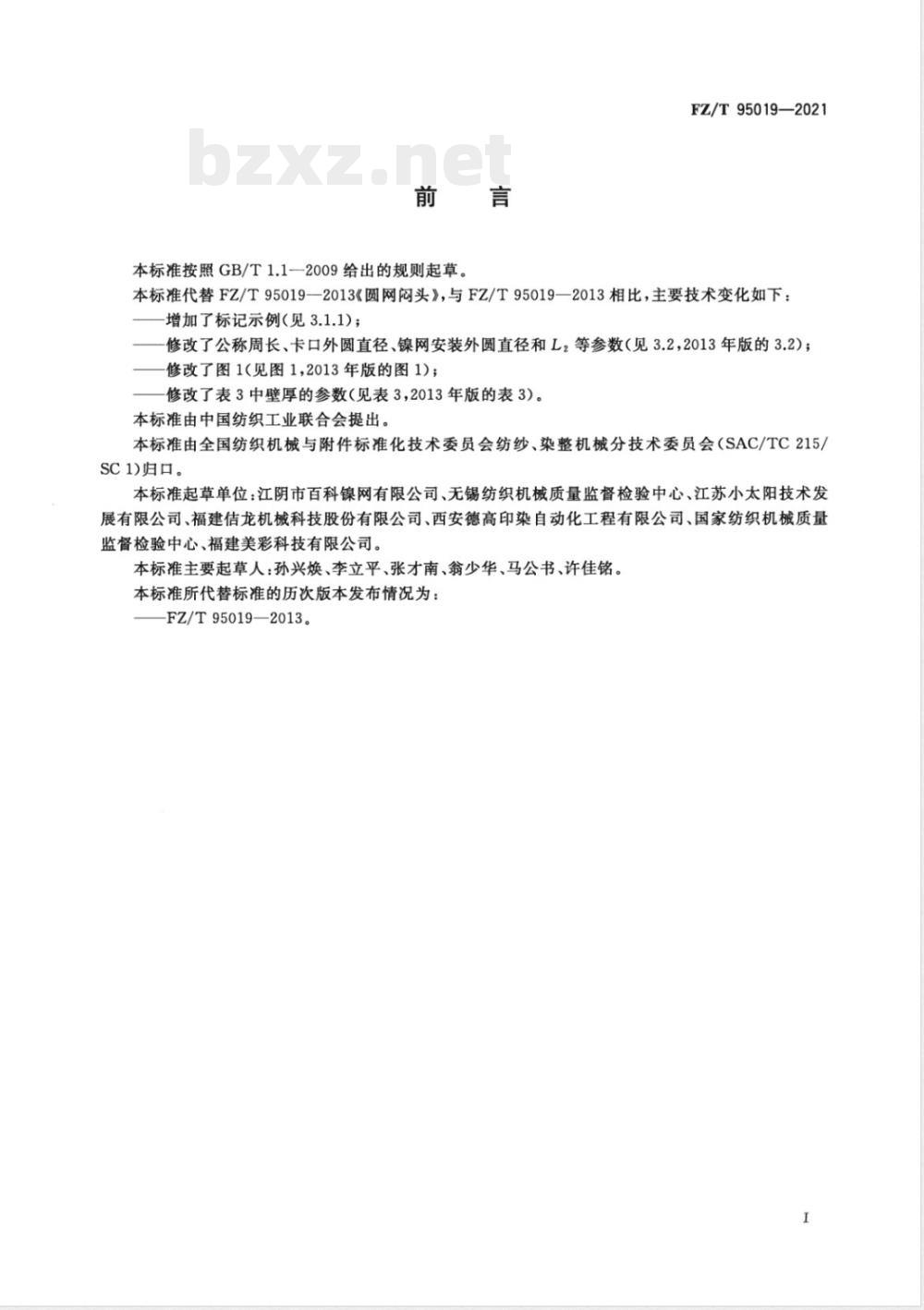

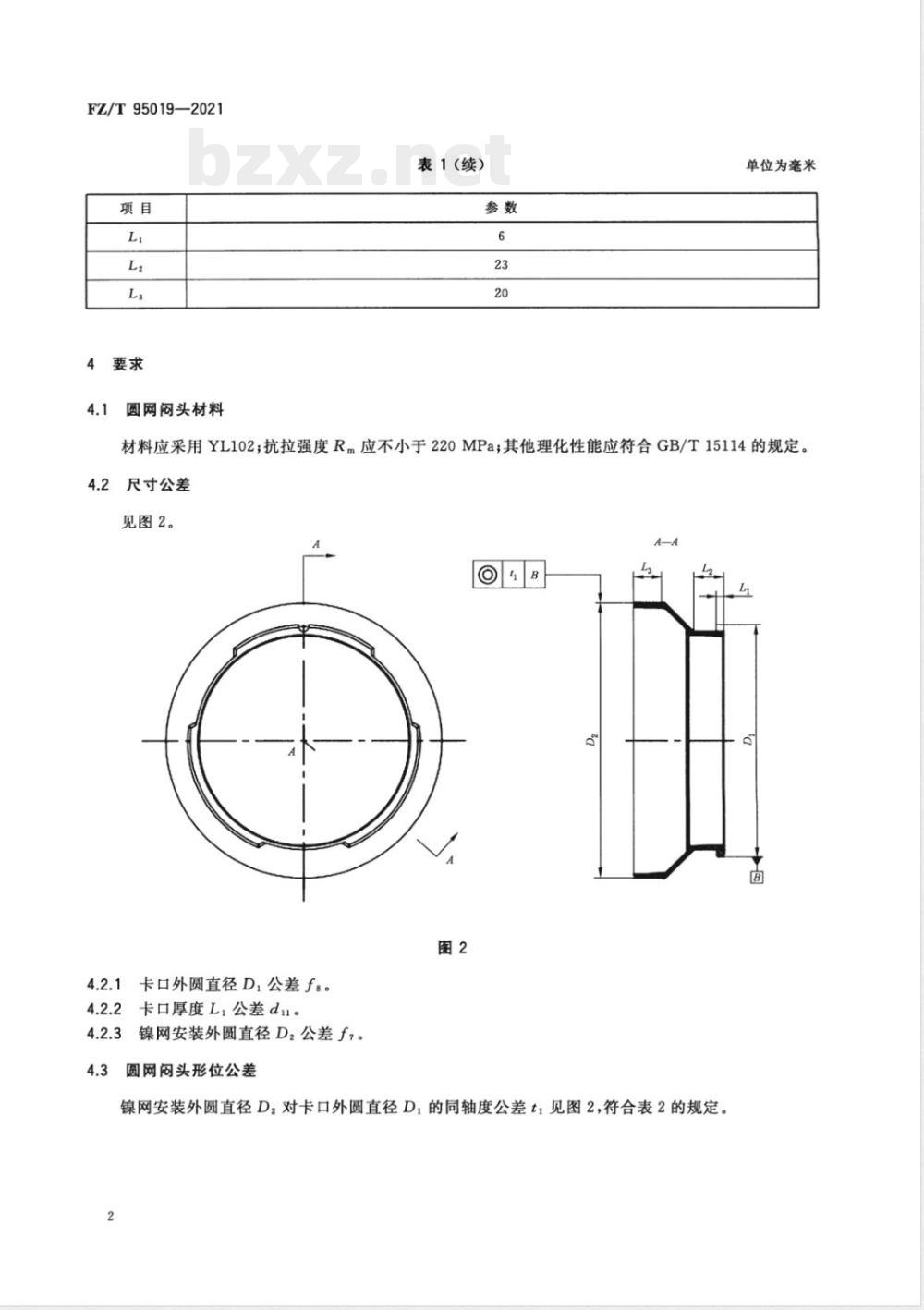

ICS 59.120.99 W91 FZ/T 95019—2021 中华人民共和国纺织行业标准 圆网闷头（Rotary screen end ring） 2021-04-19发布 中华人民共和国工业和信息化部发布 2021-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95019—2013《圆网闷头》。与FZ/T 95019—2013相比，主要技术变化如下： — 增加了标记示例（见3.1.1）； — 修改了公称周长、卡口外圆直径、镍网安装外圆直径和L2等参数（见3.2，2013年版3.2）； — 修改了图1； — 修改了表3中壁厚参数。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江阴市百科镍网有限公司、无锡纺织机械质量监督检验中心、江苏小太阳技术发展有限公司、福建估龙机械科技股份有限公司、西安德高印染自动化工程有限公司、国家纺织机械质量监督检验中心、福建美彩科技有限公司。 本标准主要起草人：孙兴焕、李立平、张才南、翁少华、马公书、许佳铭。 本标准历次版本发布情况：FZ/T 95019—2013。 1 范围 本标准规定了圆网闷头的标记和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于纺织印染行业的印花镍网配套用闷头。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 15114 铝合金压铸件 FZ/T 90001 纺织机械产品包装 3 标记和参数 3.1 标记 标记见图1。 标记示例：某企业生产的圆网闷头公称周长为640mm，其标记为：640AL。 3.2 参数 参数见表1（单位：mm）： 公称周长及对应卡口外圆直径D1、镍网安装外圆直径D2如下： — 575：D1=152，D2=183； — 640：D1=173，D2=204； — 726：D1=200，D2=231； — 820：D1=230，D2=261； — 914：D1=260，D2=291； — 1018：D1=293，D2=324； — 1206：D1=353，D2=384； — 1350：D1=398，D2=430； — 1450：D1=431，D2=461.5； — 1500：D1=437，D2=477.5； — 1570：D1=470，D2=500。 相关结构参数L、L2、L3分别为：L=6mm，L2=23mm，L3=20mm。 4 要求 4.1 材料 圆网闷头材料应采用YL102铝合金压铸件；抗拉强度Rm≥220MPa；其他理化性能应符合GB/T 15114规定。 4.2 尺寸公差 包括卡口外圆直径D1公差、卡口厚度L公差、镍网安装外圆直径D2公差。 4.3 形位公差 镍网安装外圆直径D2对卡口外圆直径D1的同轴度公差t1应符合表2规定。 4.4 壁厚要求 圆网闷头壁厚应符合表3规定，不同公称周长对应不同壁厚要求。 4.5 表面粗糙度 卡口外圆接触面的表面粗糙度Ra≤3.2μm。 4.6 外观质量 表面不得存在裂纹、欠铸及任何穿透性缺陷。
