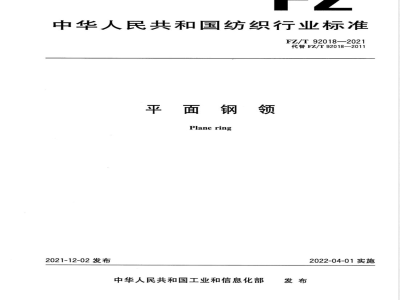

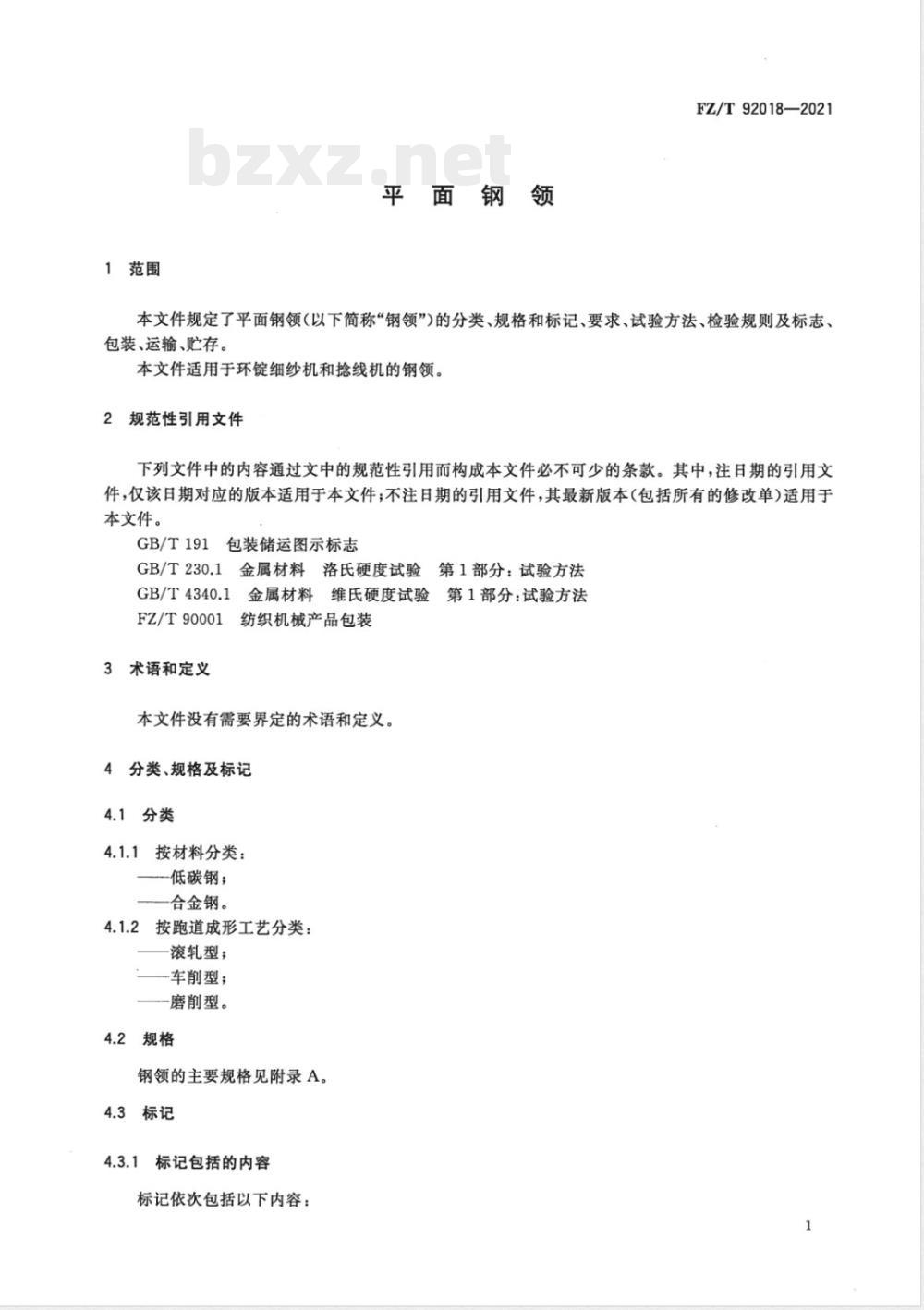

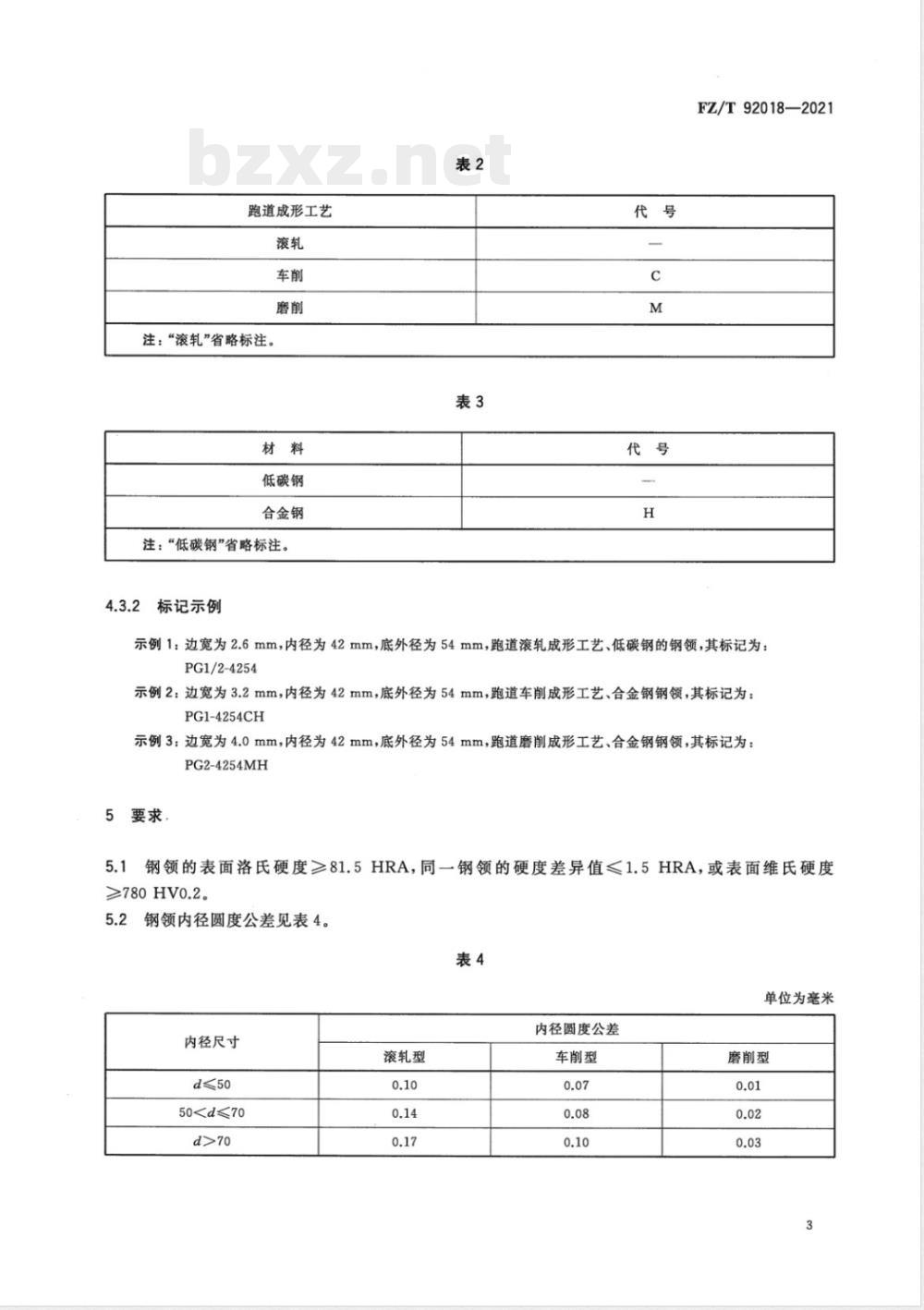

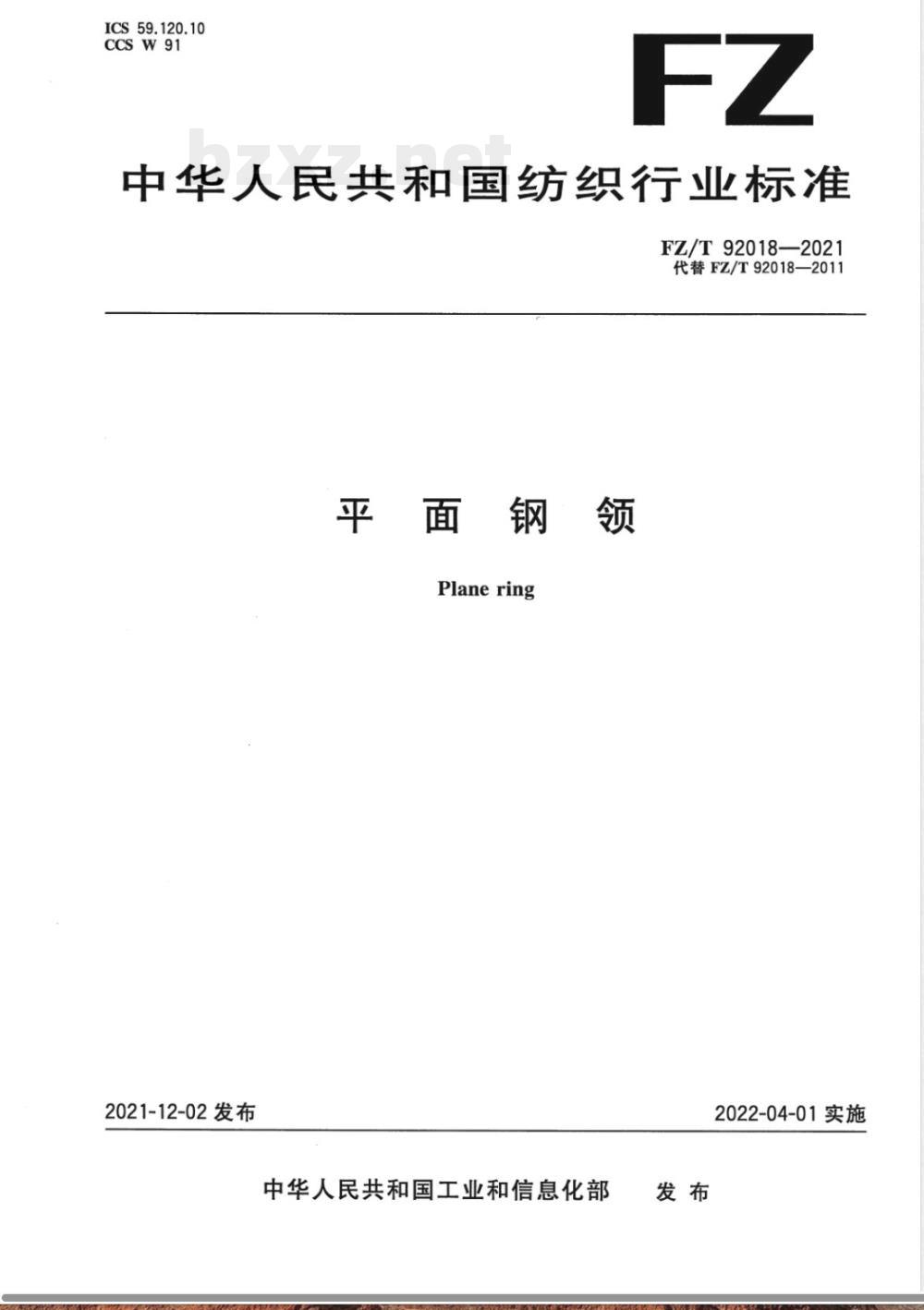

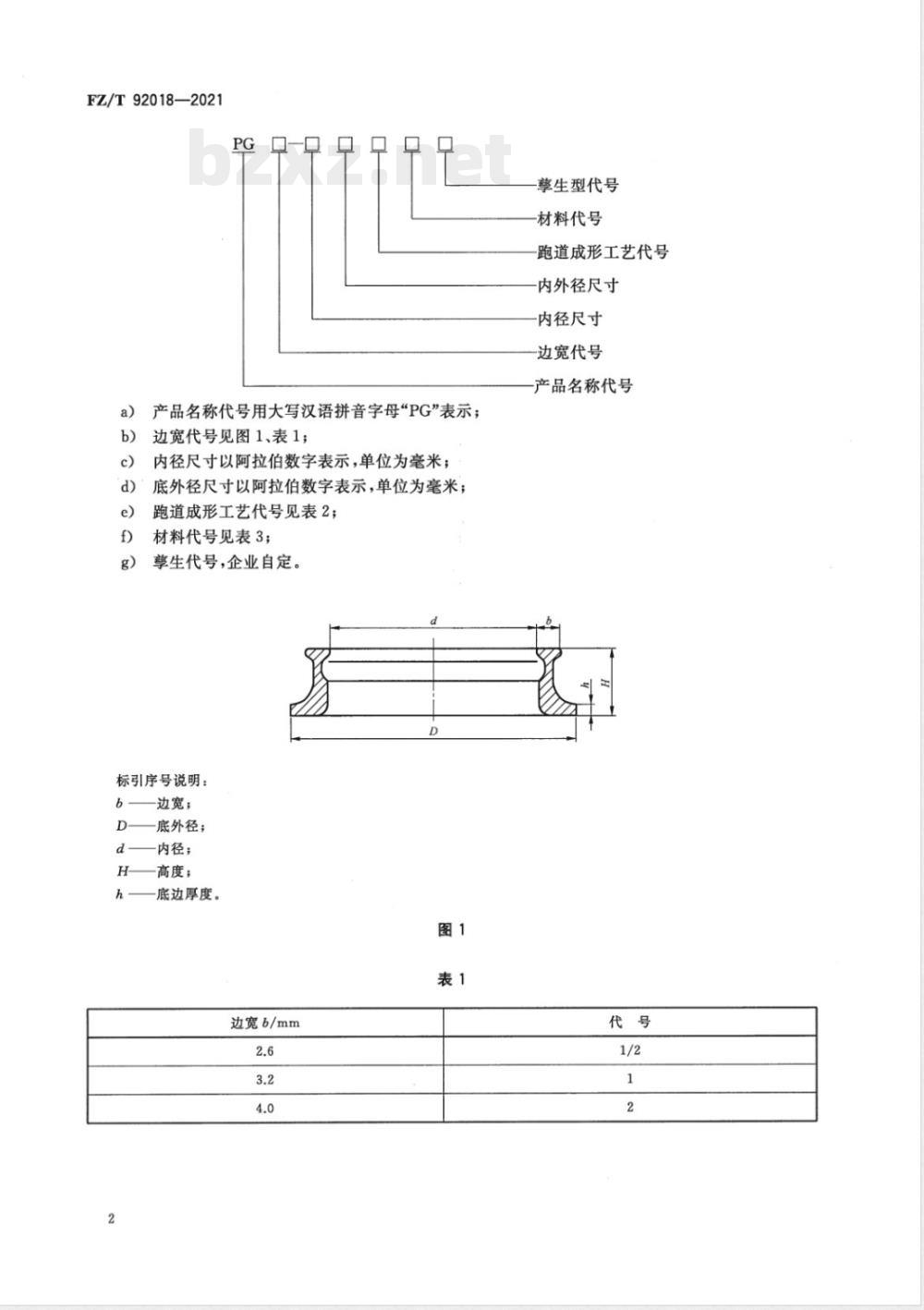

ICS 59.120.10 CCS W91 FZ/T 92018—2021 中华人民共和国纺织行业标准 平面钢领（Plane ring） 2021-12-02发布 中华人民共和国工业和信息化部发布 2022-04-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替FZ/T 92018—2011《平面钢领》。与FZ/T 92018—2011相比，除结构调整和编辑性改动外，主要变化如下： — 增加了标记内容（见4.3.1，2011年版的3.2.2）； — 提高了内径圆度和平面度公差（见5.2、5.3，2011年版的4.2、4.3）； — 增加了钢领镀层厚度要求及检测方法（见5.9、6.9）； — 提高了外观质量合格率，并增加镀层厚度检验项目及判定规则（见表8、7.3.2.1，2011年版的表8、7.3.2）； — 修改了常用钢领规格（见附录A表A.1，2011年版附录A表A.1）。 本文件由中国纺织工业联合会提出。 本文件由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本文件起草单位：常州航月纺织机件有限公司、重庆金猫纺织器材有限公司、经纬智能纺织机械有限公司、国家纺织机械质量监督检验中心、卓郎（常州）泰斯博斯纺织专件有限公司、无锡市求实纺织专件有限公司、无锡市求盛纺织机械配件制造有限公司、无锡锡荣纺织机械配件有限公司、无锡兰翔钢领科技有限公司、山西辰宇机电制造股份有限公司。 本文件主要起草人：李志刚、王可平、田克勤、潘坚、戴彪、陈光曦、俞盛、卓理友、寇志超、彭宝瑛。 本文件历次版本发布情况：1983年首次发布为FJ/JQ 95—1983；1992年第一次修订改号为FZ/T 92018—1992；2001年第二次修订；2011年第三次修订；本次为第四次修订。 1 范围 本文件规定了平面钢领（以下简称“钢领”）的分类、规格和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本文件适用于环锭细纱机和捻线机的钢领。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。 GB/T 191 包装储运图示标志 GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法 GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法 FZ/T 90001 纺织机械产品包装 3 术语和定义 本文件没有需要界定的术语和定义。 4 分类、规格及标记 4.1 分类 4.1.1 按材料分类：低碳钢、合金钢。 4.1.2 按跑道成形工艺分类：滚轧型、车削型、磨削型。 4.2 规格 钢领的主要规格见附录A。 4.3 标记 4.3.1 标记内容 标记依次包括以下内容： — 产品名称代号“PG”； — 边宽代号（见图1、表1）； — 内径尺寸（单位：mm）； — 底外径尺寸（单位：mm）； — 跑道成形工艺代号（见表2）； — 材料代号（见表3）； — 企业自定义代号。 图1说明：边宽6、底外径D、内径d、高度H、底边厚度5等结构参数。 表1 边宽代号：2.6mm、3.2mm、4.0mm。 表2 跑道成形工艺代号：滚轧（省略标注）、车削（C）、磨削（M）。 表3 材料代号：低碳钢（省略标注）、合金钢（H）。 4.3.2 标记示例 示例1：边宽2.6mm，内径42mm，底外径54mm，滚轧成形、低碳钢钢领：PG1/2-4254。 示例2：边宽3.2mm，内径42mm，底外径54mm，车削成形、合金钢钢领：PG1-4254CH。 示例3：边宽4.0mm，内径42mm，底外径54mm，磨削成形、合金钢钢领：PG2-4254MH。 5 要求 5.1 钢领表面洛氏硬度≥81.5 HRA，同一钢领硬度差异值＜1.5 HRA；或表面维氏硬度≥780 HV。
