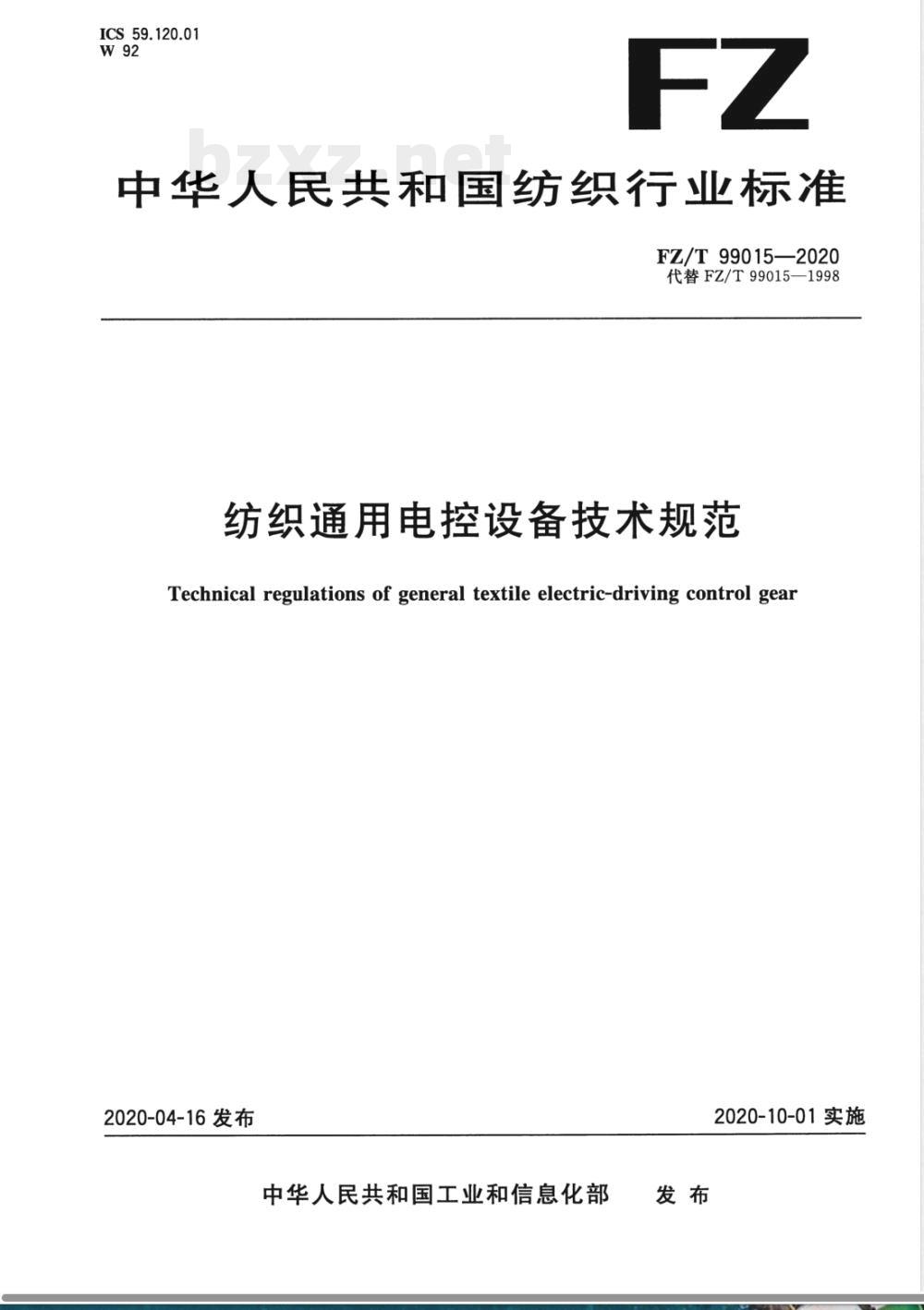

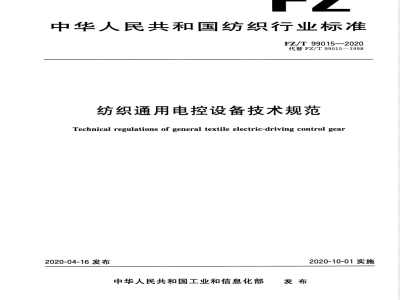

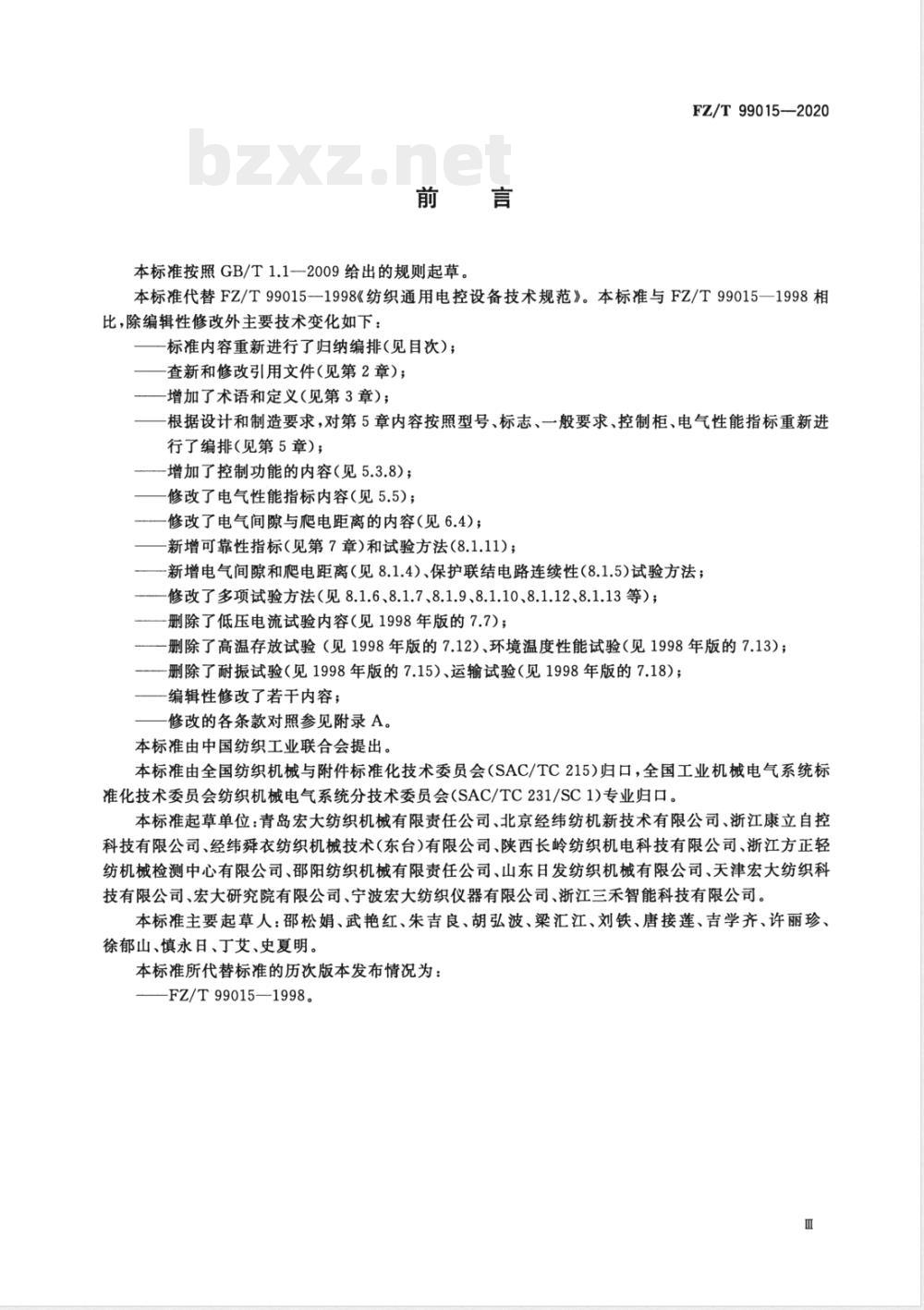

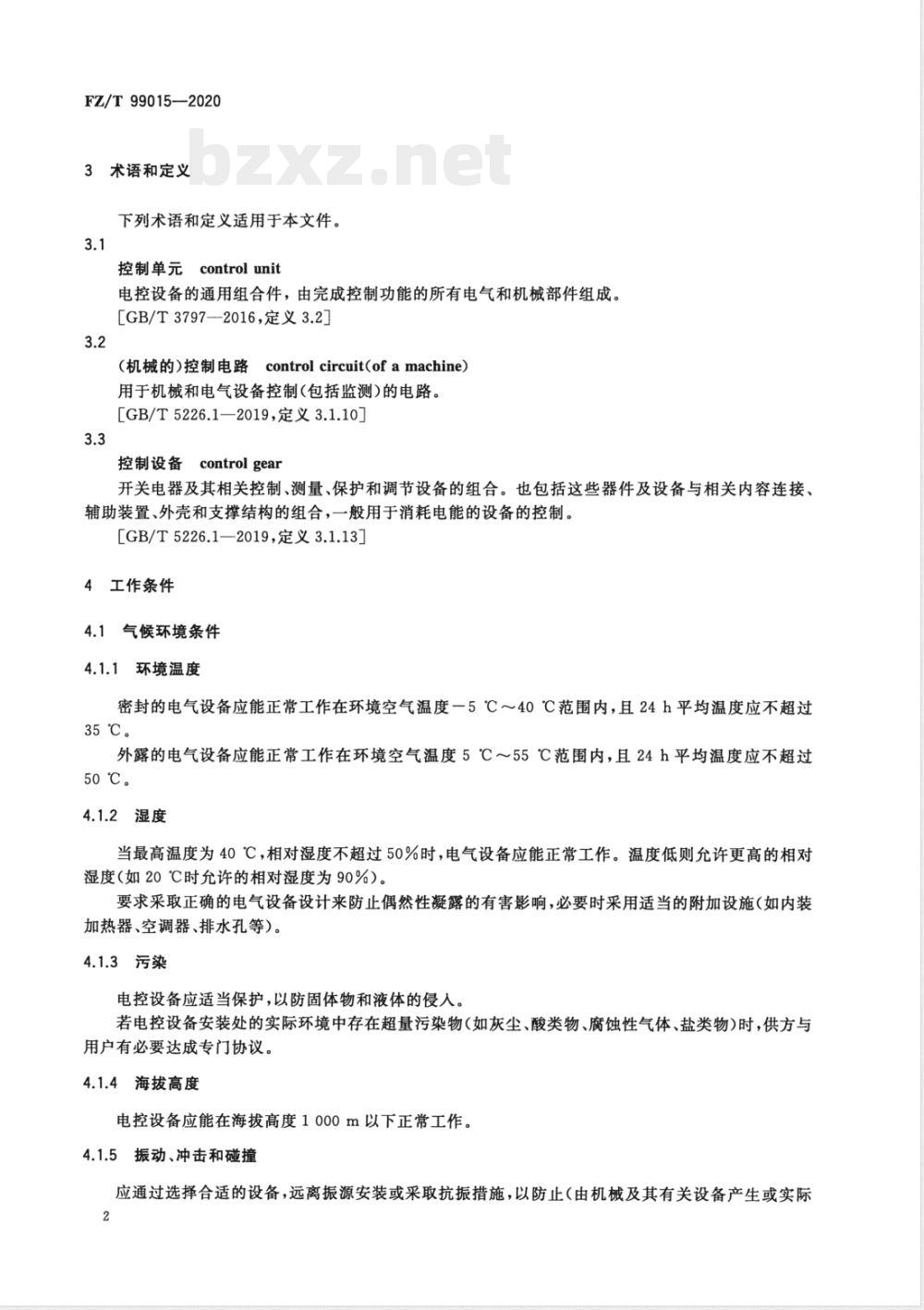

ICS 59.120.01 W92 FZ 中华人民共和国纺织行业标准 FZ/T 99015—2020 代替 FZ/T 99015—1998 纺织通用电控设备技术规范 Technical regulations of general textile electric-driving control gear 2020-04-16发布 中华人民共和国工业和信息化部发布 2020-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 99015—1998《纺织通用电控设备技术规范》。与1998版相比，主要技术变化包括：对标准内容进行了重新归纳编排；更新和修订引用文件；增加术语和定义；对设计与制造内容按型号、标志、一般要求、控制柜、电气性能指标重新编排；增加控制功能内容；修改电气性能指标及电气间隙与爬电距离；新增可靠性指标及相关试验方法；增加电气间隙与爬电距离及保护联结电路连续性试验方法；删除部分试验项目如低压电流试验、高温存放试验、环境温度性能试验、耐振试验及运输试验等；并对部分条款进行了编辑性修改，具体对照见附录A。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。 本标准起草单位：青岛宏大纺织机械有限责任公司、北京经纬纺机新技术有限公司、浙江康立自控科技有限公司、经纬舜衣纺织机械技术（东台）有限公司、陕西长岭纺织机电科技有限公司、浙江方正轻纺机械检测中心有限公司、邵阳纺织机械有限责任公司、山东日发纺织机械有限公司、天津宏大纺织科技有限公司、宏大研究院有限公司、宁波宏大纺织仪器有限公司、浙江三禾智能科技有限公司。 本标准主要起草人：邵松娟、武艳红、朱吉良、胡弘波、梁汇江、刘铁、唐接莲、吉学齐、许丽珍、徐郁山、慎永日、丁艾、史夏明。 1 范围 本标准规定了纺织通用电控设备的工作条件、设计与制造、安全及电磁兼容性、可靠性、试验方法与检验规则、技术资料、包装、运输与贮存等内容。 本标准适用于室内安装的纺织通用电控设备。本标准所述电控设备从机械电气设备电源引入处开始，额定电压不超过1000 V a.c.或1500 V d.c.，额定频率不超过200 Hz。对于更高电压或频率，可参照本标准执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 156 标准电压 GB/T 762 标准电流等级 GB/T 1980 标准频率 GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 2423.3 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 3 术语和定义 本标准未单独列出术语章节内容（原文仅保留结构标题）。 4 工作条件 4.1 气候环境条件 4.2 电源条件 4.3 特殊使用条件 5 设计与制造 5.1 型号 5.2 标志 5.3 一般要求 5.4 控制柜 5.5 电气性能指标 6 安全及电磁兼容性 6.1 噪声 6.2 冷却 6.3 温升 6.4 电气间隙与爬电距离 6.5绝缘电阻 6.6 耐压试验 6.7 电磁兼容 7 可靠性 8 试验与检验 8.1 试验方法 8.2 检验 9 技术资料 9.1 提供的资料 9.2 文件清单 9.3 安装文件 9.4 随机图纸 9.5 产品合格证 9.6 装箱单 10 包装 11 运输与贮存 附录A（资料性附录）新旧标准对照表
