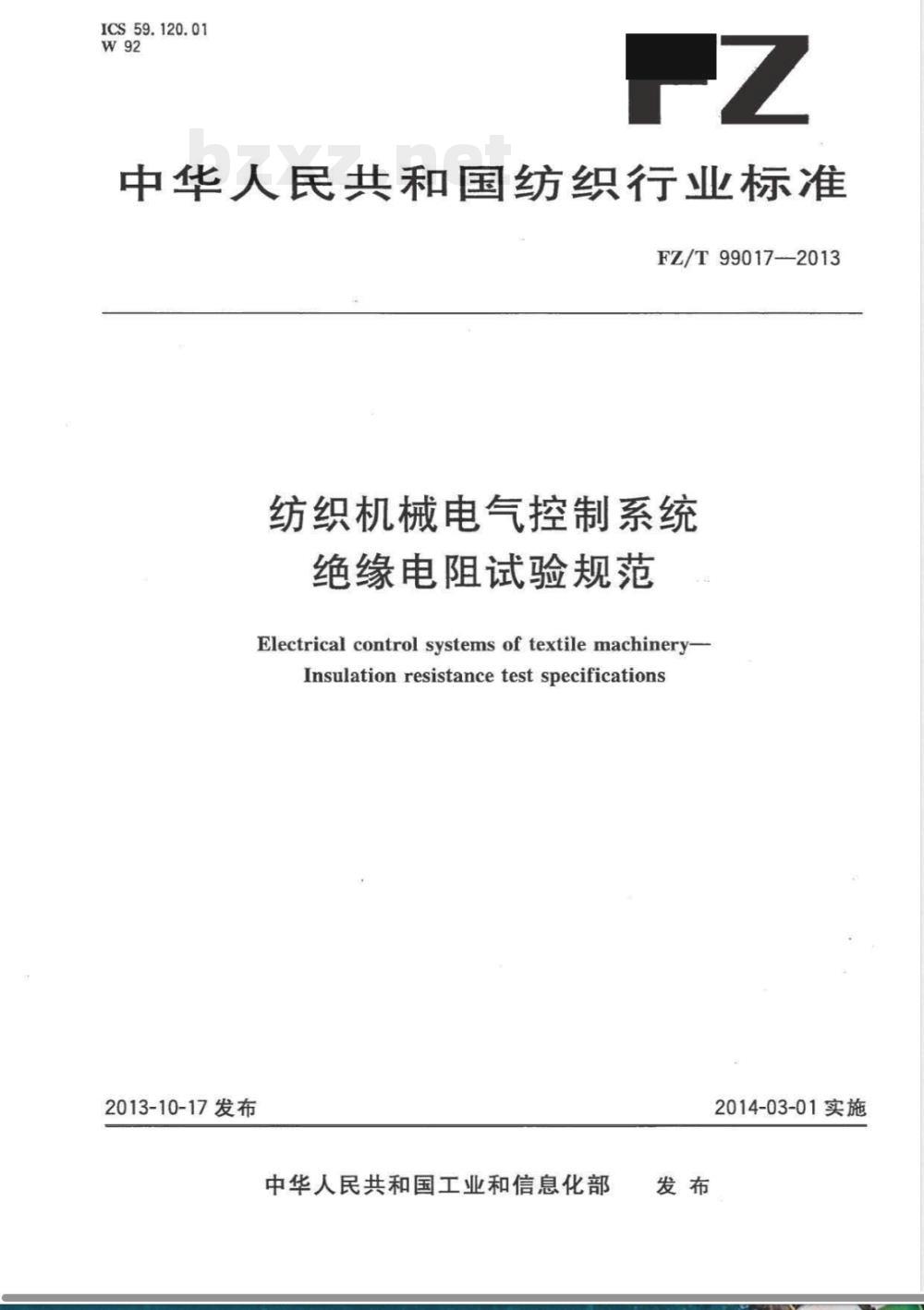

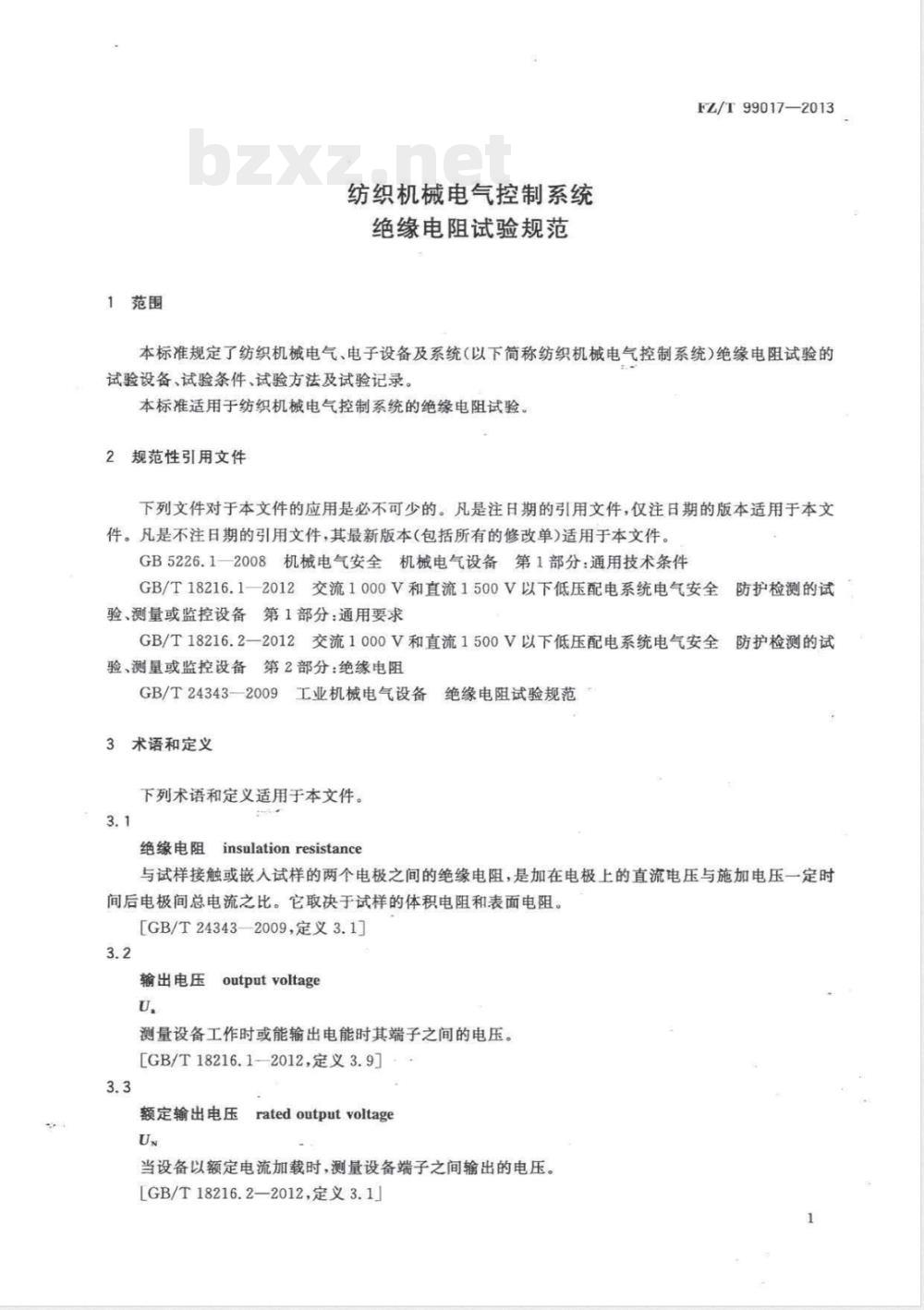

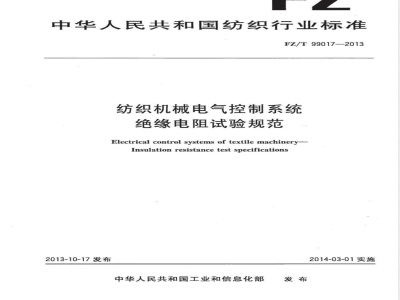

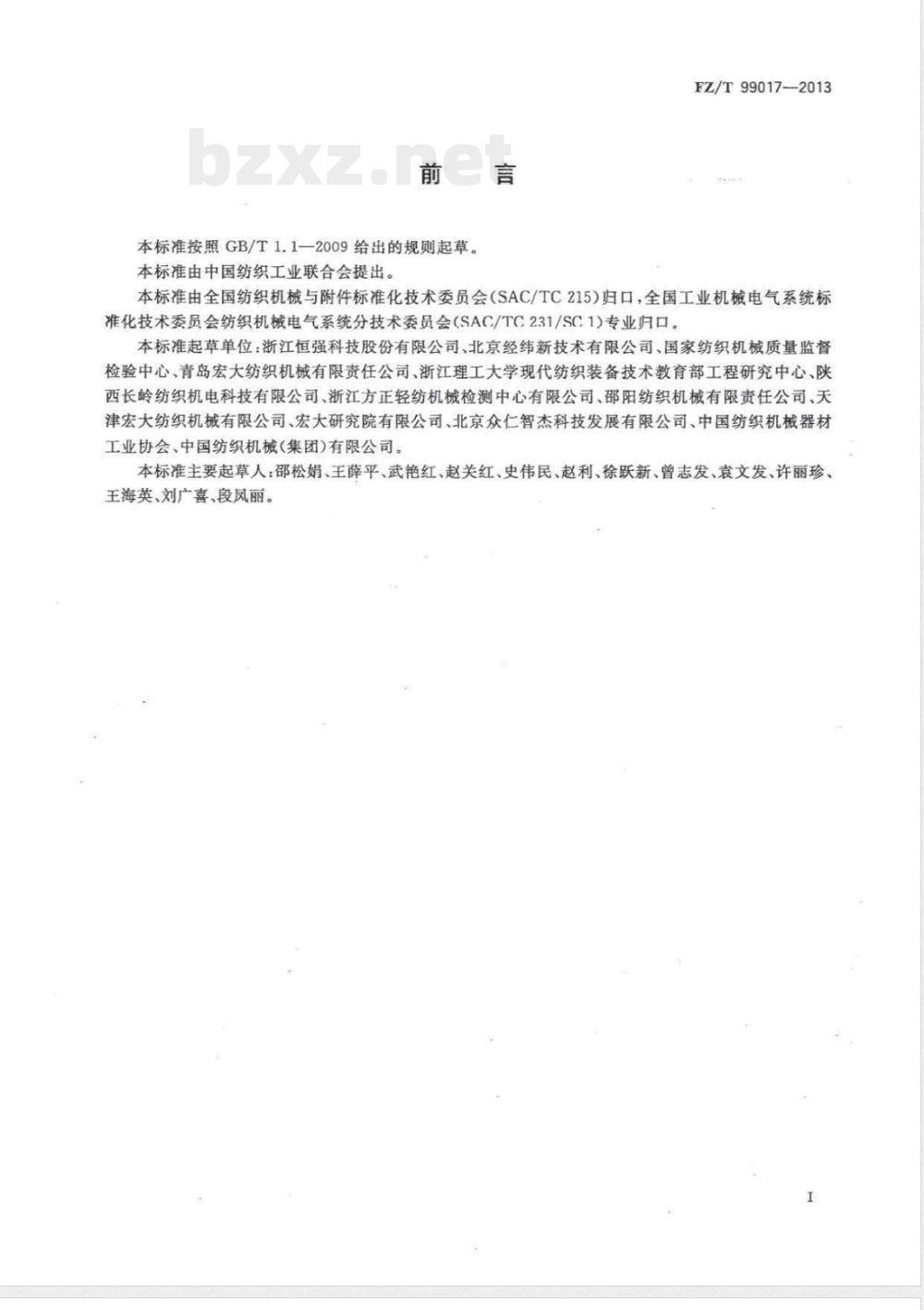

ICS 59.120.01 W92 FZ 中华人民共和国纺织行业标准 FZ/T 99017—2013 纺织机械电气控制系统 绝缘电阻试验规范 Electrical control systems of textile machinery - Insulation resistance test specifications 2013-10-17发布 中华人民共和国工业和信息化部发布 2014-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。 本标准起草单位：浙江恒强科技股份有限公司、北京经纬新技术有限公司、国家纺织机械质量监督检验中心、青岛宏大纺织机械有限责任公司、浙江理工大学现代纺织装备技术教育部工程研究中心、陕西长岭纺织机电科技有限公司、浙江方正轻纺机械检测中心有限公司、邵阳纺织机械有限责任公司、天津宏大纺织机械有限公司、宏大研究院有限公司、北京众仁智杰科技发展有限公司、中国纺织机械器材工业协会、中国纺织机械（集团）有限公司。 本标准主要起草人：邵松娟、王薛平、武艳红、赵关红、史伟民、赵利、徐跃新、曾志发、袁文发、许丽珍、王海英、刘广喜、段凤丽。 1 范围 本标准规定了纺织机械电气、电子设备及系统（以下简称纺织机械电气控制系统）绝缘电阻试验的试验设备、试验条件、试验方法及试验记录。 本标准适用于纺织机械电气控制系统的绝缘电阻试验。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 18216.1—2012 交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备 第1部分：通用要求 GB/T 18216.2—2012 交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备 第2部分：绝缘电阻 GB/T 24343—2009 工业机械电气设备绝缘电阻试验规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 绝缘电阻 绝缘电阻是指与试样接触或嵌入试样的两个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压一定时间后电极间总电流之比。它取决于试样的体积电阻和表面电阻。[GB/T 24343—2009，定义3.1] 3.2 输出电压（U） 测量设备工作时或能输出电能时其端子之间的电压。[GB/T 18216.1—2012，定义3.9] 3.3 额定输出电压（UN） 当设备以额定电流加载时，测量设备端子之间输出的电压。[GB/T 18216.2—2012，定义3.1] 3.4 开路电压（U0） 测量设备空载端子间的电压。[GB/T 18216.1—2012，定义3.10] 3.5 额定电流（IN） 在标称状态下测量设备的电流。[GB/T 18216.1—2012，定义3.13] 3.6 动力电路 从电网向生产性操作的电气设备单元和控制电路变压器等供电的电路。[GB 5226.1—2008，定义3.42] 4 试验设备 4.1 试验设备采用绝缘电阻试验仪，可以使用交流电网供电，也可以使用内附手摇发电机或电池供电，其特性应满足GB/T 18216.1—2012和GB/T 18216.2—2012的要求。 4.2 主要性能参数如下：输出电压为直流电压，标称输出电压500 V d.c.；输出开路电压不超过标称输出电压的1.5倍；标称电流至少为1 mA；测量电流峰值不超过15 mA，任何交流分量不超过1.5 mA峰值。 4.3 试验设备应提供标志：标称输出电压、标称电流、测量范围。 5 试验条件 5.1 试验环境应符合下列要求：海拔1000 m以下，温度5℃～40℃；温度20℃～40℃时相对湿度不大于85%；温度5℃～20℃时最大相对湿度可达90%；或制造商与用户协商的环境条件。
