FZ/T 60040-2014
基本信息
标准号： FZ/T 60040-2014
中文名称：水溶性粘合衬水洗后分离性能试验方法
标准类别：其他行业标准
英文名称：Testing method for separating performance of adhesive-bonded woven interlinings with hydrosoluble binder after washing
标准状态：状态查询中
发布日期：2014-05-06
实施日期：2014-10-01
作废日期：2026-07-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：纺织和皮革技术>>纺织产品>>59.080.01纺织产品综合
中标分类号：纺织>>棉纺织>>W10棉纺织综合
关联标准
替代情况：被FZ/T 60040-2024代替
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0
出版日期：2014-10-01
相关单位信息
起草人：曹平、朱红耀、严华荣、张宝庆、李桂梅、钱玲玲、周双喜
起草单位：南通海汇科技发展有限公司、浙江金三发粘合衬有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海市服装研究所
归口单位：全国纺织品标准化技术委员会棉纺织印染分技术委员会(SAC/TC 209/SC 2)
提出单位：中国纺织工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国纺织品标准化技术委员会棉纺织印染分技术委员会(SAC/TC 209/SC 2)
标准简介
本标准规定了水溶性粘合衬与面料粘合的组合试样，经水洗后分离时间性能的试验方法。
本标准适用于以各种材质的机织物为基布的水溶性粘合衬水洗后分离时间的测定。各种材质的针织物和非织造布为基布的水溶性粘合衬可参照执行。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国纺织工业联合会提出。
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会(SAC/TC209/SC2)归口。
本标准起草单位:南通海汇科技发展有限公司、浙江金三发粘合衬有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海市服装研究所。
本标准主要起草人:曹平、朱红耀、严华荣、张宝庆、李桂梅、钱玲玲、周双喜。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6529 纺织品 调湿和试验用标准大气
FZ/T01076—2010 热熔粘合衬尺寸变化组合试样制作方法
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国纺织工业联合会提出。
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会(SAC/TC209/SC2)归口。
本标准起草单位:南通海汇科技发展有限公司、浙江金三发粘合衬有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海市服装研究所。
本标准主要起草人:曹平、朱红耀、严华荣、张宝庆、李桂梅、钱玲玲、周双喜。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6529 纺织品 调湿和试验用标准大气
FZ/T01076—2010 热熔粘合衬尺寸变化组合试样制作方法
标准图片预览
标准内容

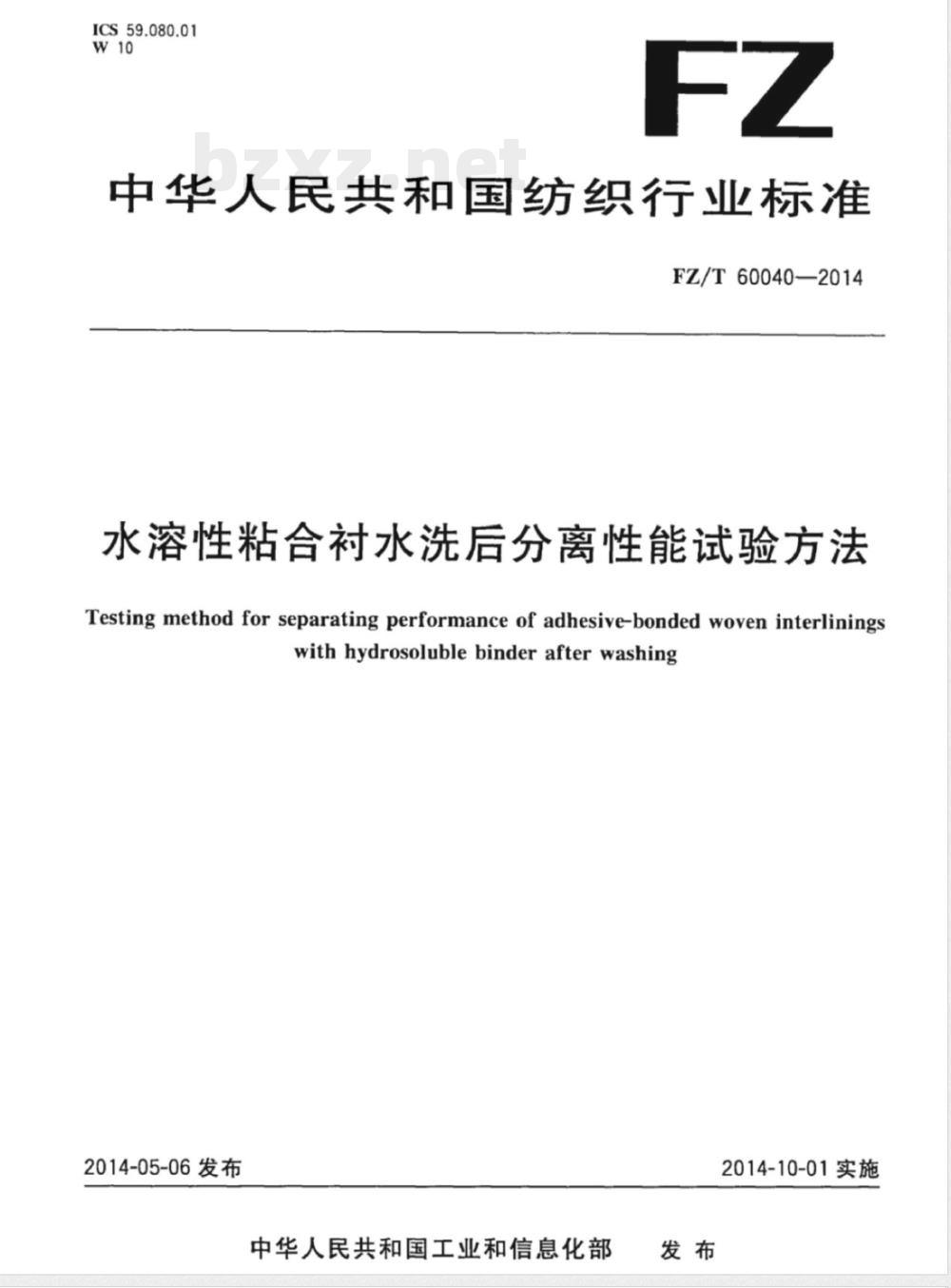

ICS59.080.01
中华人民共和国纺织行业标准
FZ/T60040—2014
水溶性粘合衬水洗后分离性能试验方法Testing method for separating performance of adhesive-bonded woven interliningswithhydrosolublebinderafterwashing2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施

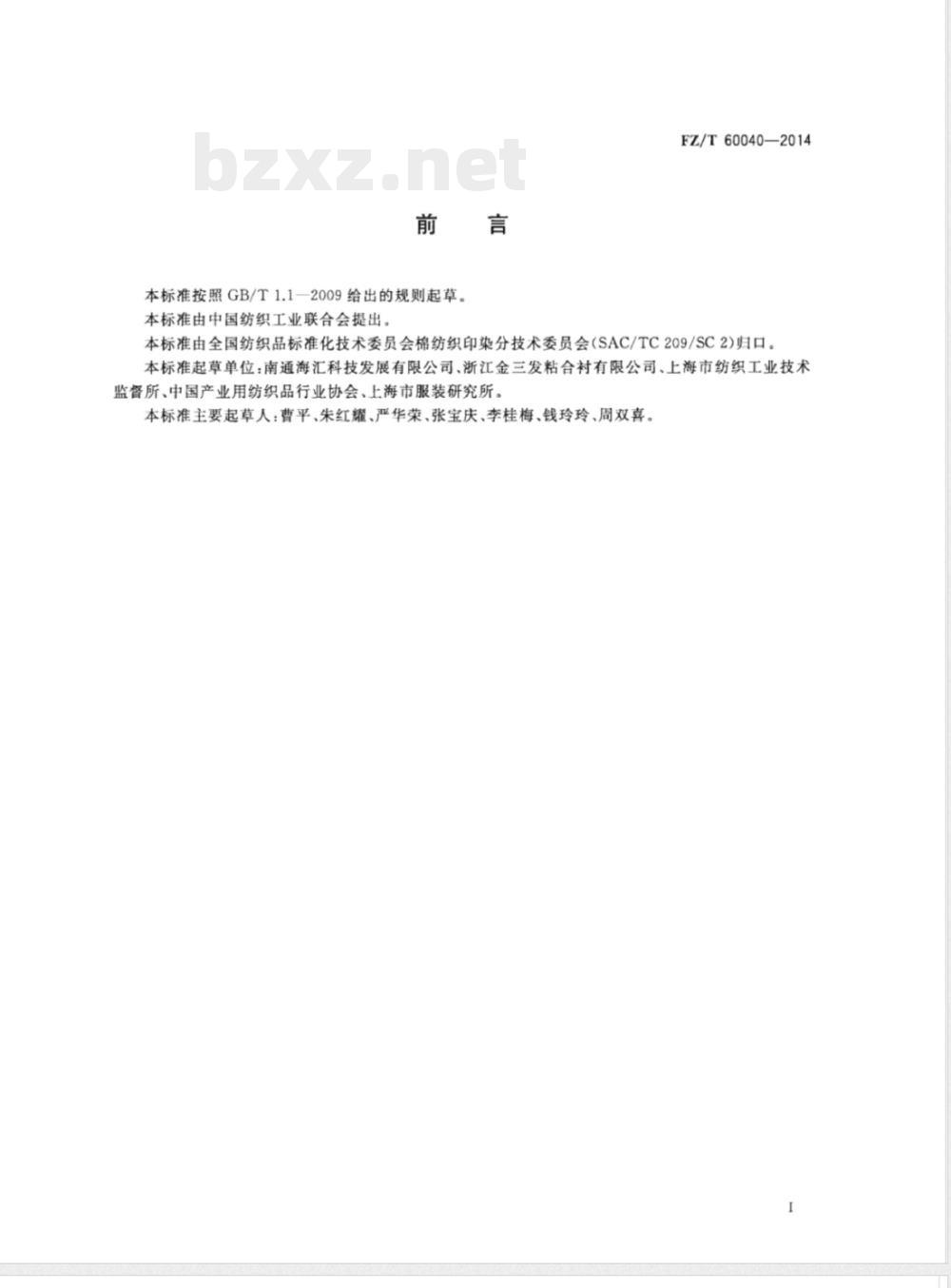

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T60040—2014
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2)归口。本标准起草单位：南通海汇科技发展有限公司、浙江金三发粘合衬有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海市服装研究所。本标准主要起草人：曹平、朱红耀、严华荣、张宝庆、李桂梅、钱玲玲、周双喜。1范围

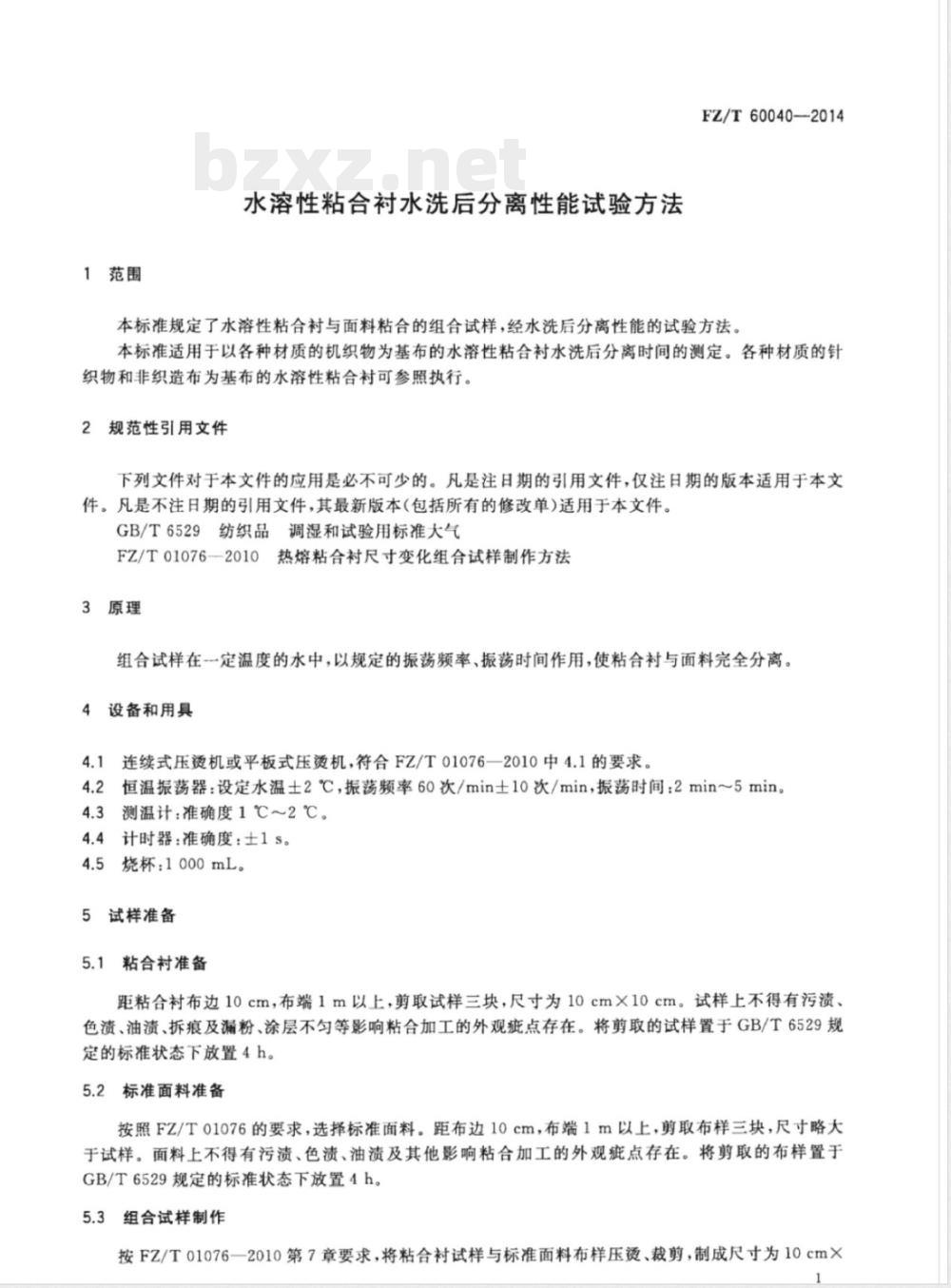

水溶性粘合衬水洗后分离性能试验方法FZ/T60040—2014
本标准规定了水溶性粘合衬与面料粘合的组合试样，经水洗后分离性能的试验方法。本标准适用于以各种材质的机织物为基布的水溶性粘合衬水洗后分离时间的测定。各种材质的针织物和非织造布为基布的水溶性粘合衬可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气FZ/T01076一2010热熔粘合衬尺寸变化组合试样制作方法3原理
组合试样在一定温度的水中，以规定的振荡频率、振荡时间作用，使粘合衬与面料完全分离。设备和用具
连续式压烫机或平板式压烫机，符合FZ/T01076一2010中4.1的要求4.1
4.2恒温振荡器：设定水温士2℃，振荡频率60次/min士10次/min，振荡时间：2min5min。4.3
测温计：准确度1℃～2℃。
计时器：准确度：士1s。
烧杯：1000mL。
试样准备
5.1粘合衬准备
距粘合衬布边10cm，布端1m以上，剪取试样三块，尺寸为10cm×10cm。试样上不得有污渍、色渍、油渍、拆痕及漏粉、涂层不匀等影响粘合加工的外观疵点存在。将剪取的试样置于GB/T6529规定的标准状态下放置4h。
5.2标准面料准备
按照FZ/T01076的要求，选择标准面料。距布边10cm，布端1m以上，剪取布样三块，尺寸略大于试样。面料上不得有污渍、色渍、油渍及其他影响粘合加工的外观疵点存在。将剪取的布样置于GB/T6529规定的标准状态下放置4h。5.3组合试样制作
按FZ/T01076一2010第7章要求，将粘合衬试样与标准面料布样压烫、裁剪，制成尺寸为10cmX1

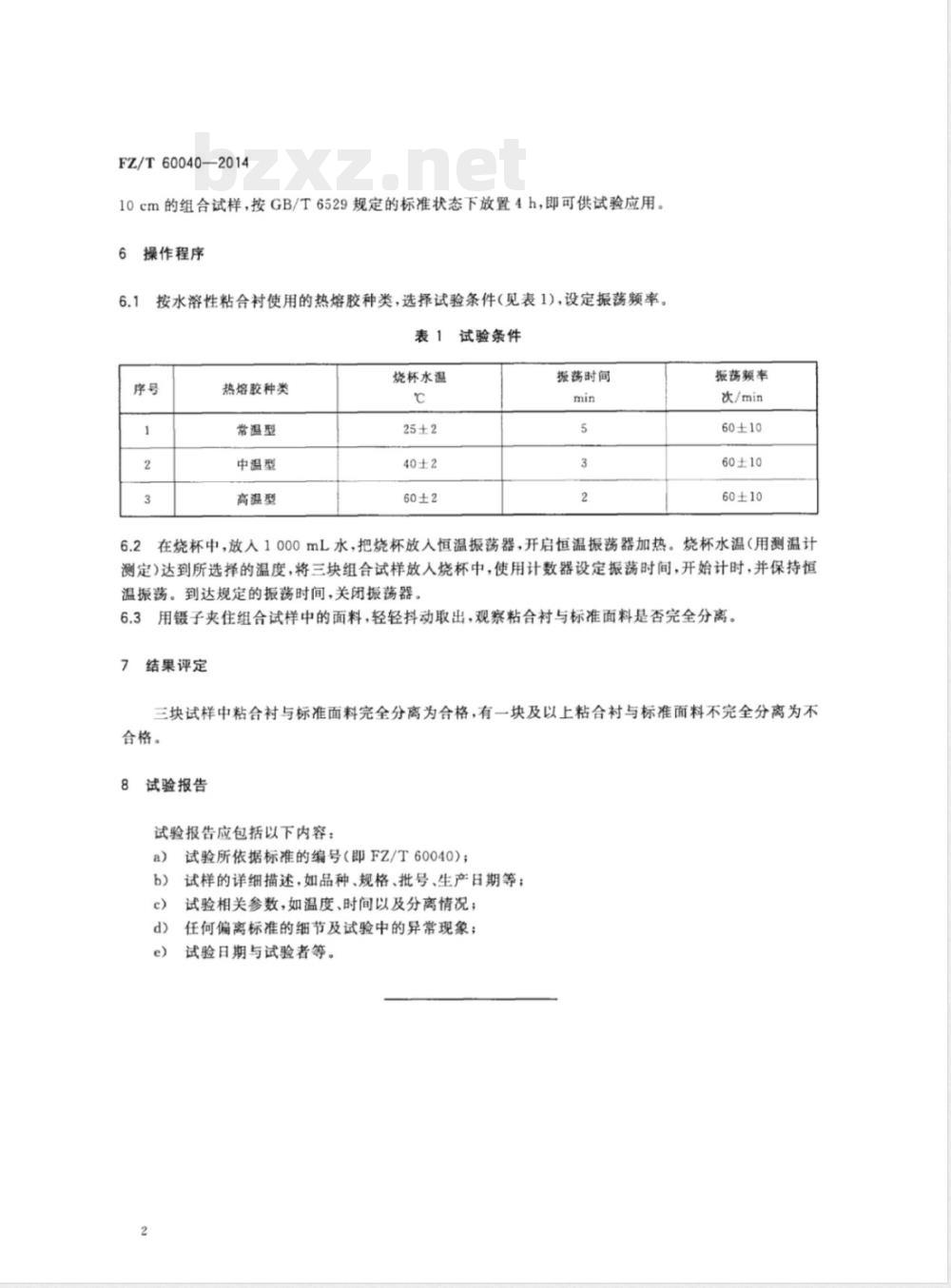

FZ/T60040—2014
10cm的组合试样，按GB/T6529规定的标准状态下放置4h，即可供试验应用。6
操作程序
按水溶性粘合衬使用的热熔胶种类，选择试验条件（见表1)，设定振荡频率。表1
试验条件
热熔胶种类
常温型
中温型
高温型
烧杯水温
振荡时间
振荡频率
次/min
60±10
60±10
60±10
6.2在烧杯中，放人1000mL水，把烧杯放入恒温振荡器，开启恒温振荡器加热。烧杯水温（用测温计测定)达到所选择的温度，将三块组合试样放人烧杯中，使用计数器设定振荡时间，开始计时，并保持恒温振荡。到达规定的振荡时间，关闭振荡器。6.3用镊子夹住组合试样中的面料，轻轻抖动取出，观察粘合衬与标准面料是否完全分离。结果评定
三块试样中粘合衬与标准面料完全分离为合格，有一块及以上粘合衬与标准面料不完全分离为不合格。此内容来自标准下载网
试验报告
试验报告应包括以下内容：
试验所依据标准的编号（即FZ/T60040)；a)
试样的详细描述，如品种、规格、批号、生产日期等；b)
试验相关参数，如温度、时间以及分离情况；任何偏离标准的细节及试验中的异常现象；试验日期与试验者等。
FZ/T60040-2014
中华人民共和国纺织
行业标准
水溶性粘合村水洗后分离性能试验方法FZ/T60040—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16印张0.5字数6千字2014年6月第一版2014年6月第一次印刷*
书号：155066·2-27163定价
个14.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国纺织行业标准
FZ/T60040—2014
水溶性粘合衬水洗后分离性能试验方法Testing method for separating performance of adhesive-bonded woven interliningswithhydrosolublebinderafterwashing2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施
本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T60040—2014
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2)归口。本标准起草单位：南通海汇科技发展有限公司、浙江金三发粘合衬有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海市服装研究所。本标准主要起草人：曹平、朱红耀、严华荣、张宝庆、李桂梅、钱玲玲、周双喜。1范围
水溶性粘合衬水洗后分离性能试验方法FZ/T60040—2014
本标准规定了水溶性粘合衬与面料粘合的组合试样，经水洗后分离性能的试验方法。本标准适用于以各种材质的机织物为基布的水溶性粘合衬水洗后分离时间的测定。各种材质的针织物和非织造布为基布的水溶性粘合衬可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气FZ/T01076一2010热熔粘合衬尺寸变化组合试样制作方法3原理
组合试样在一定温度的水中，以规定的振荡频率、振荡时间作用，使粘合衬与面料完全分离。设备和用具
连续式压烫机或平板式压烫机，符合FZ/T01076一2010中4.1的要求4.1
4.2恒温振荡器：设定水温士2℃，振荡频率60次/min士10次/min，振荡时间：2min5min。4.3
测温计：准确度1℃～2℃。
计时器：准确度：士1s。
烧杯：1000mL。
试样准备
5.1粘合衬准备
距粘合衬布边10cm，布端1m以上，剪取试样三块，尺寸为10cm×10cm。试样上不得有污渍、色渍、油渍、拆痕及漏粉、涂层不匀等影响粘合加工的外观疵点存在。将剪取的试样置于GB/T6529规定的标准状态下放置4h。
5.2标准面料准备
按照FZ/T01076的要求，选择标准面料。距布边10cm，布端1m以上，剪取布样三块，尺寸略大于试样。面料上不得有污渍、色渍、油渍及其他影响粘合加工的外观疵点存在。将剪取的布样置于GB/T6529规定的标准状态下放置4h。5.3组合试样制作
按FZ/T01076一2010第7章要求，将粘合衬试样与标准面料布样压烫、裁剪，制成尺寸为10cmX1
FZ/T60040—2014
10cm的组合试样，按GB/T6529规定的标准状态下放置4h，即可供试验应用。6
操作程序
按水溶性粘合衬使用的热熔胶种类，选择试验条件（见表1)，设定振荡频率。表1
试验条件
热熔胶种类
常温型
中温型
高温型
烧杯水温
振荡时间
振荡频率
次/min
60±10
60±10
60±10
6.2在烧杯中，放人1000mL水，把烧杯放入恒温振荡器，开启恒温振荡器加热。烧杯水温（用测温计测定)达到所选择的温度，将三块组合试样放人烧杯中，使用计数器设定振荡时间，开始计时，并保持恒温振荡。到达规定的振荡时间，关闭振荡器。6.3用镊子夹住组合试样中的面料，轻轻抖动取出，观察粘合衬与标准面料是否完全分离。结果评定
三块试样中粘合衬与标准面料完全分离为合格，有一块及以上粘合衬与标准面料不完全分离为不合格。此内容来自标准下载网
试验报告
试验报告应包括以下内容：
试验所依据标准的编号（即FZ/T60040)；a)
试样的详细描述，如品种、规格、批号、生产日期等；b)
试验相关参数，如温度、时间以及分离情况；任何偏离标准的细节及试验中的异常现象；试验日期与试验者等。
FZ/T60040-2014
中华人民共和国纺织
行业标准
水溶性粘合村水洗后分离性能试验方法FZ/T60040—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880×12301/16印张0.5字数6千字2014年6月第一版2014年6月第一次印刷*
书号：155066·2-27163定价
个14.00元
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
