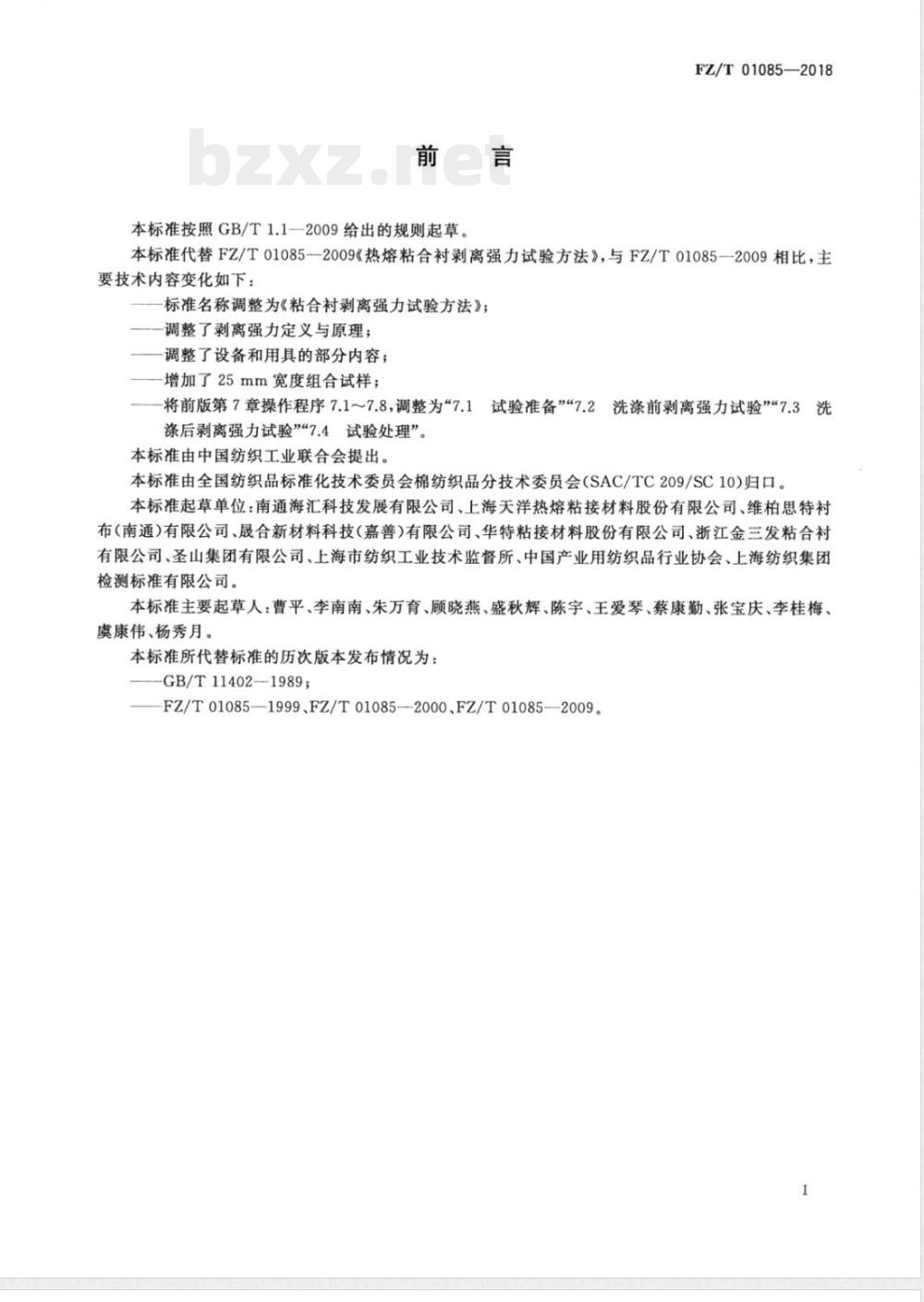

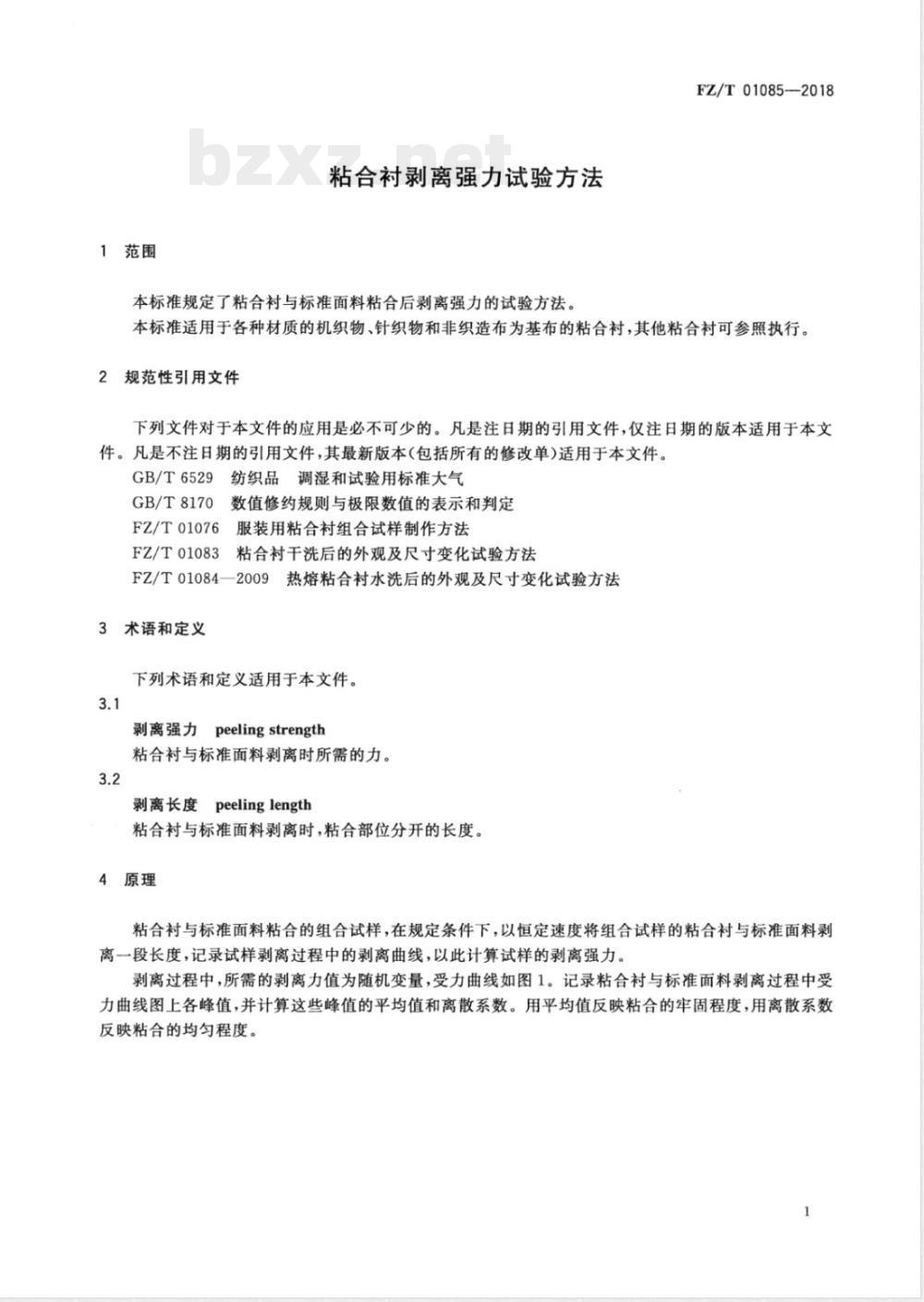

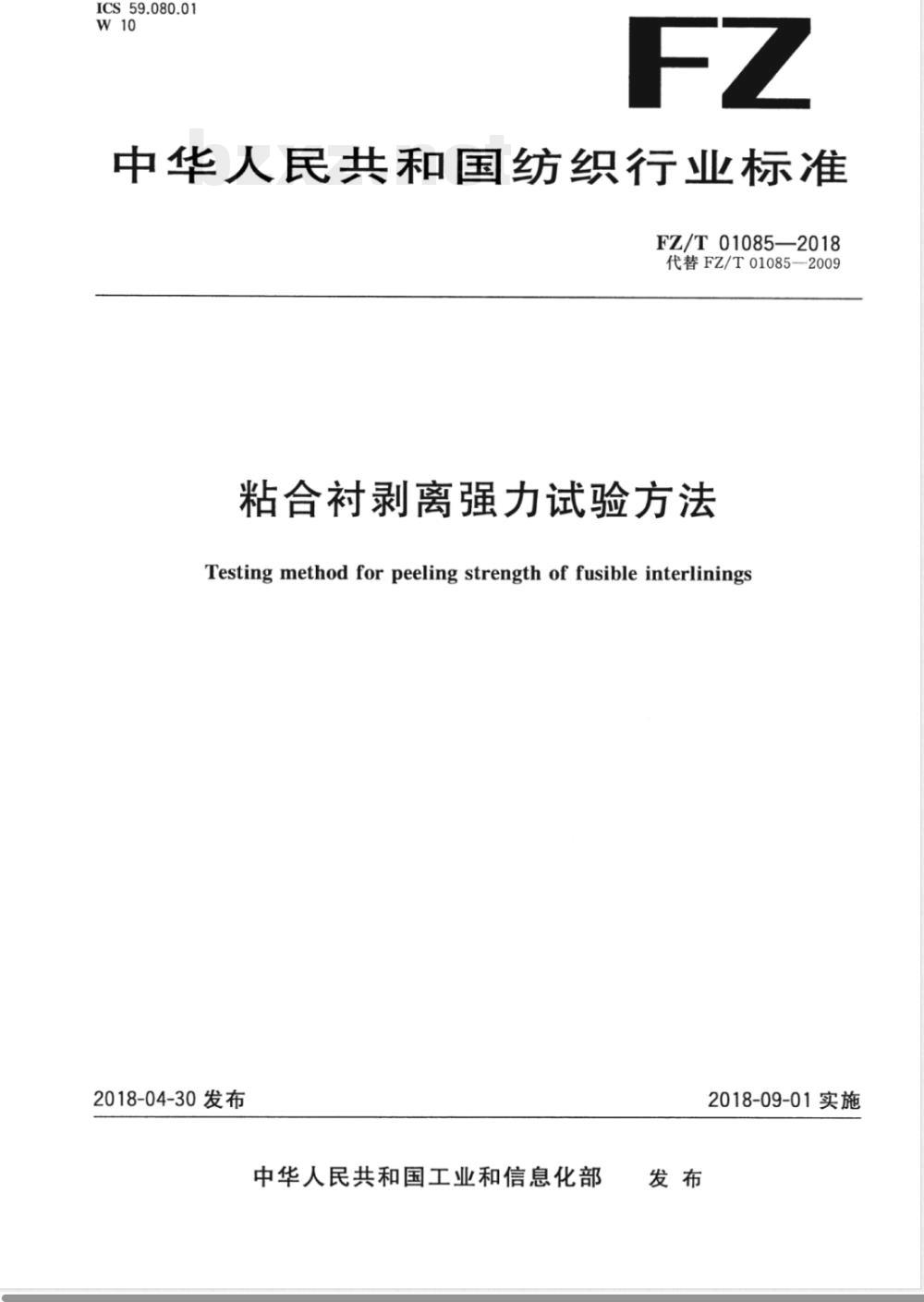

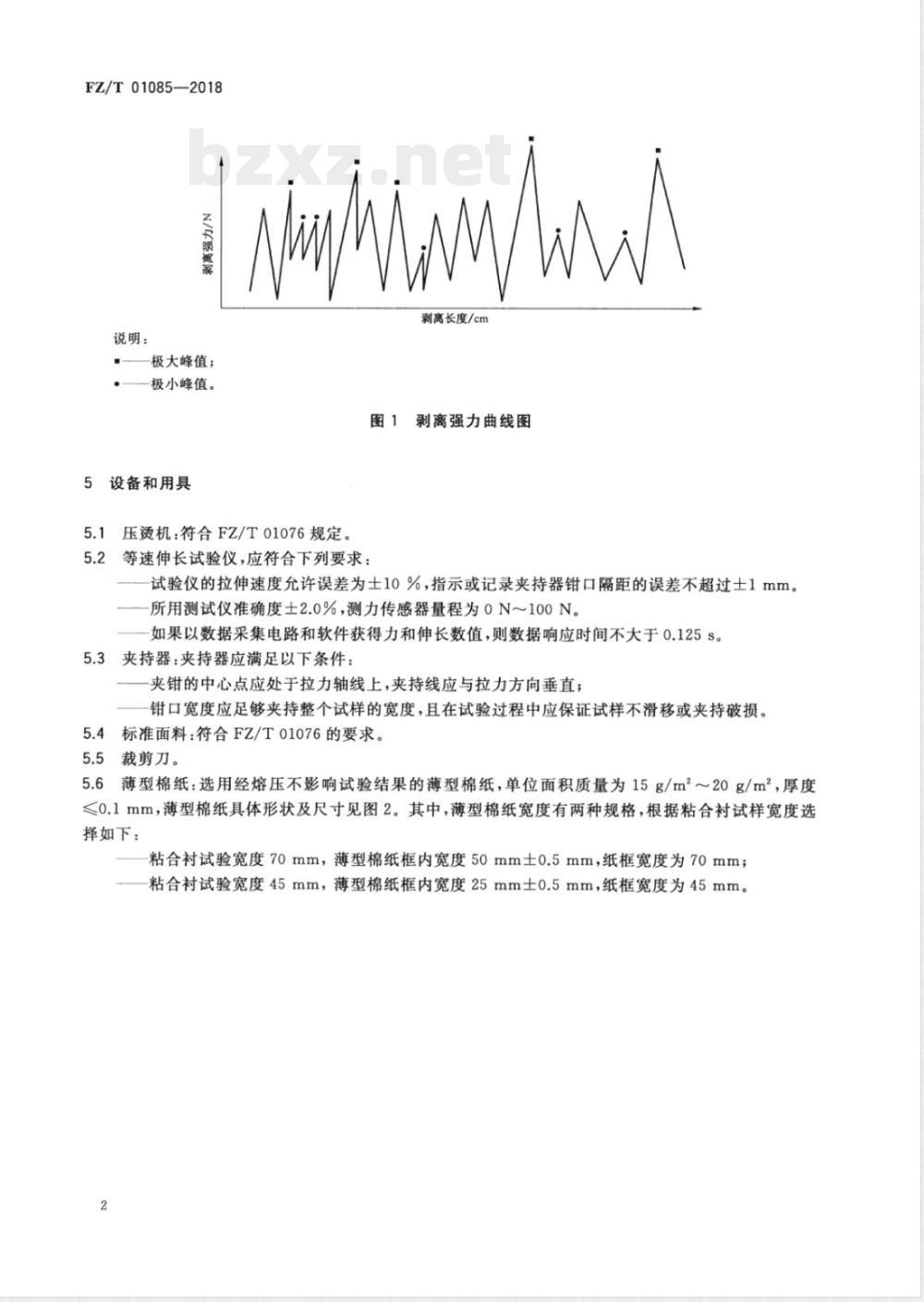

ICS 59.080.01 W10 FZ 中华人民共和国纺织行业标准 FZ/T 01085—2018 代替 FZ/T 01085—2009 粘合衬剥离强力试验方法 Testing method for peeling strength of fusible interlinings 2018-04-30发布 中华人民共和国工业和信息化部发布 2018-09-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 01085—2009《热熔粘合衬剥离强力试验方法》，与2009版相比主要技术变化如下： 标准名称调整为《粘合衬剥离强力试验方法》； 调整剥离强力定义与原理； 调整设备和用具部分内容； 增加25mm宽度组合试样； 将操作程序调整为“试验准备”“洗涤前剥离强力试验”“洗涤后剥离强力试验”“试验处理”。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC 209/SC 10）归口。 本标准起草单位：南通海汇科技发展有限公司、上海天洋热熔粘接材料股份有限公司、维柏思特衬布（南通）有限公司、晟合新材料科技（嘉善）有限公司、华特粘接材料股份有限公司、浙江金三发粘合衬有限公司、圣山集团有限公司、上海市纺织工业技术监督所、中国产业用纺织品行业协会、上海纺织集团检测标准有限公司。 本标准主要起草人：曹平、李南南、朱万育、顾晓燕、盛秋辉、陈宇、王爱琴、蔡康勤、张宝庆、李桂梅、虞康伟、杨秀月。 本标准所代替标准的历次版本发布情况为：GB/T 11402—1989；FZ/T 01085—1999、FZ/T 01085—2000、FZ/T 01085—2009。 1 范围 本标准规定了粘合衬与标准面料粘合后剥离强力的试验方法。 本标准适用于各种材质的机织物、针织物和非织造布为基布的粘合衬，其他粘合衬可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 8170 数值修约规则与极限数值的表示和判定 FZ/T 01076 服装用粘合衬组合试样制作方法 FZ/T 01083 粘合衬干洗后的外观及尺寸变化试验方法 FZ/T 01084—2009 热熔粘合衬水洗后的外观及尺寸变化试验方法 3 术语和定义 3.1 剥离强力 粘合衬与标准面料剥离时所需的力。 3.2 剥离长度 粘合衬与标准面料剥离时粘合部位分开的长度。 4 原理 粘合衬与标准面料粘合的组合试样，在规定条件下以恒定速度进行剥离试验，记录剥离过程中受力曲线并计算剥离强力。 剥离过程中力值为随机变量，受力曲线如图1所示，通过记录峰值并计算平均值及离散系数来表征剥离性能，其中平均值反映粘合牢固程度，离散系数反映粘合均匀程度。 5 设备和用具 5.1 压烫机：应符合FZ/T 01076规定。 5.2 等速伸长试验仪：要求如下 拉伸速度允许误差±10%，钳口隔距误差不超过±1 mm； 测力准确度±2.0%；测力范围0 N～100 N； 数据采集响应时间不大于0.125 s。 5.3 夹持器： 夹持中心应位于拉力轴线上，夹持线与拉力方向垂直；钳口宽度应能夹持整个试样宽度，试验过程中不得出现滑移或损伤。 5.4 标准面料：符合FZ/T 01076要求。 5.5 裁剪刀。 5.6 薄型棉纸： 单位面积质量15 g/m²～20 g/m²，厚度小于0.1 mm； 分为两种宽度规格： 试样宽度70 mm时，内框50±0.5 mm，纸框70 mm； 试样宽度45 mm时，内框25±0.5 mm，纸框45 mm。 6 试样准备 （内容未完全提供）
