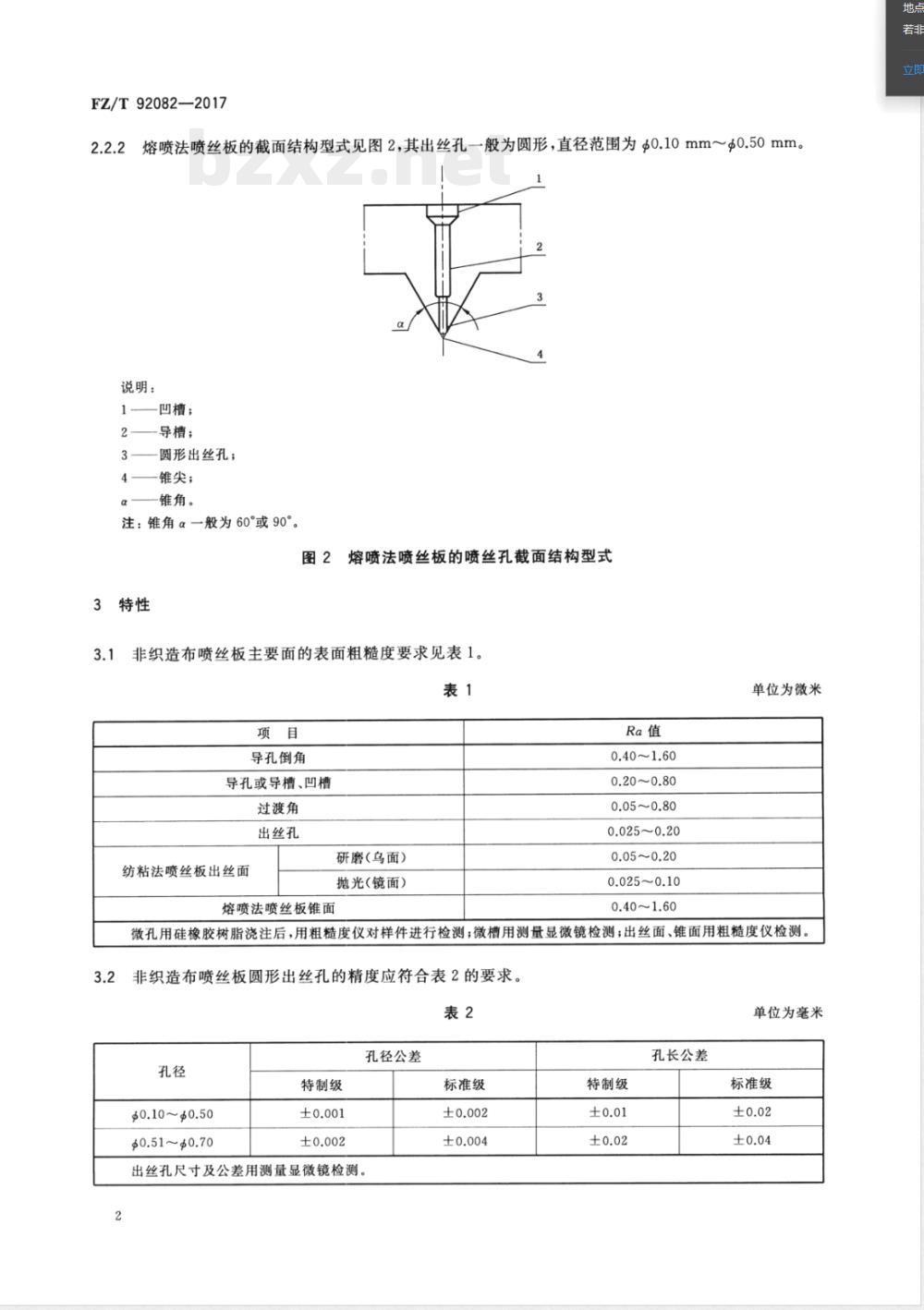

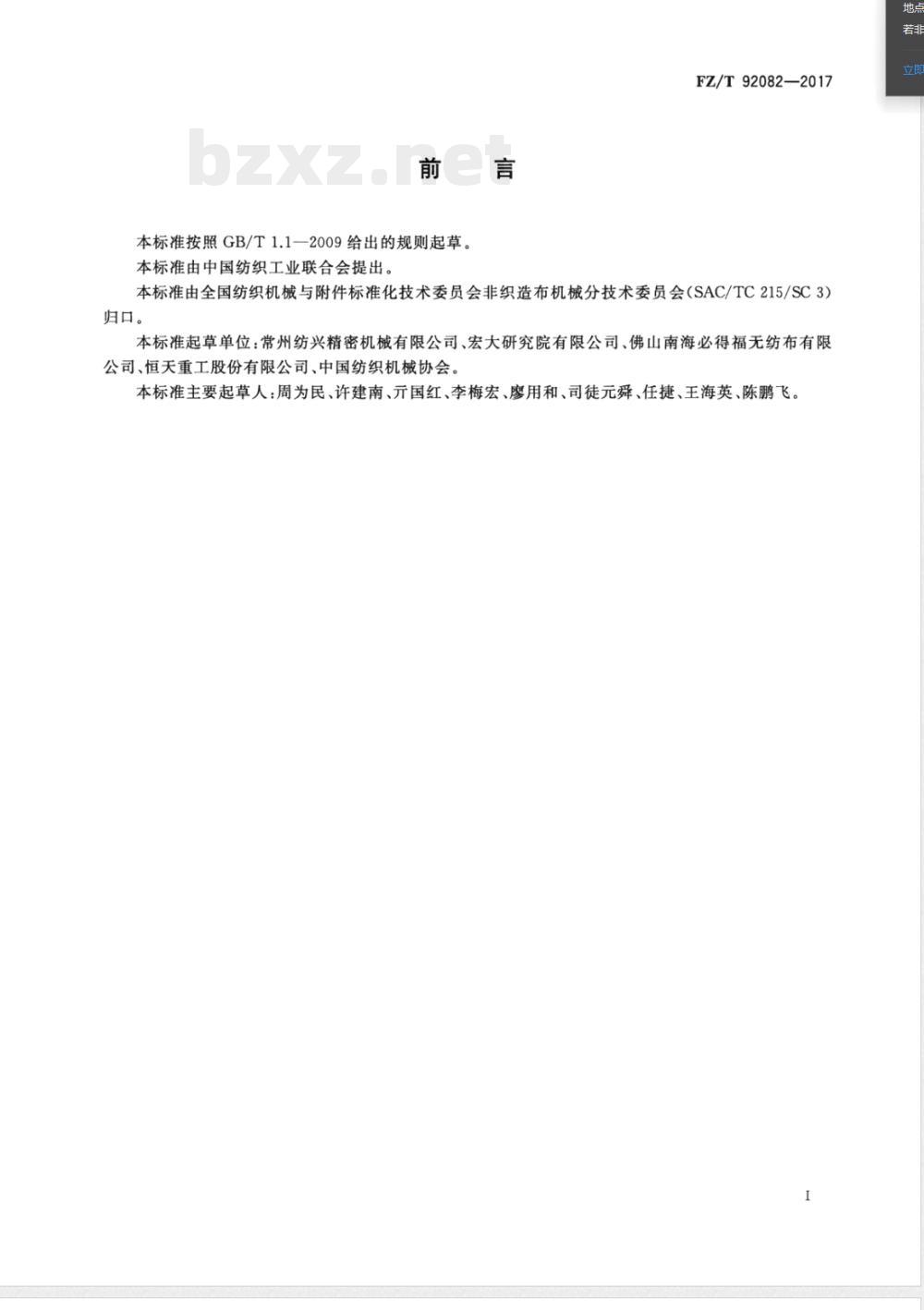

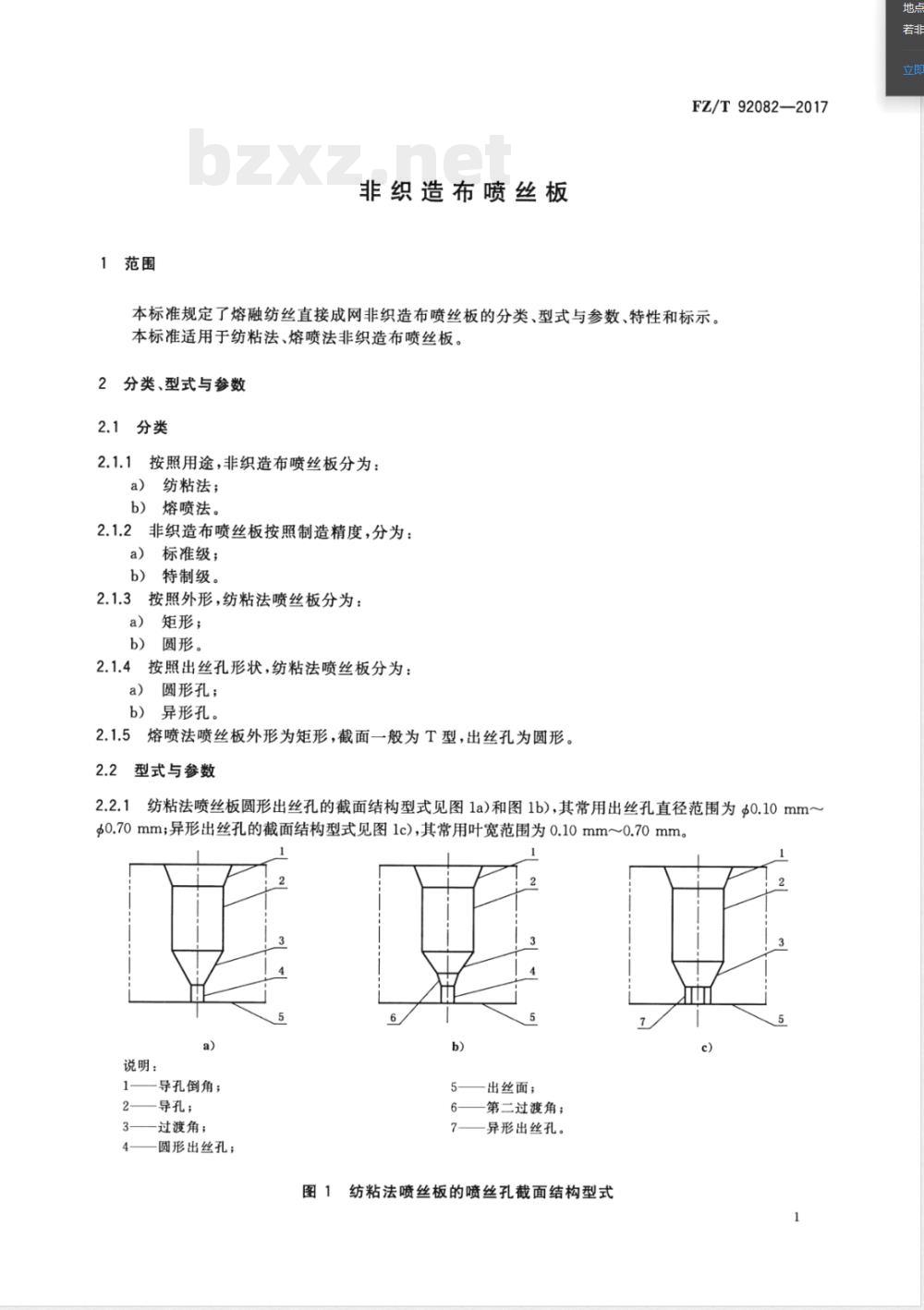

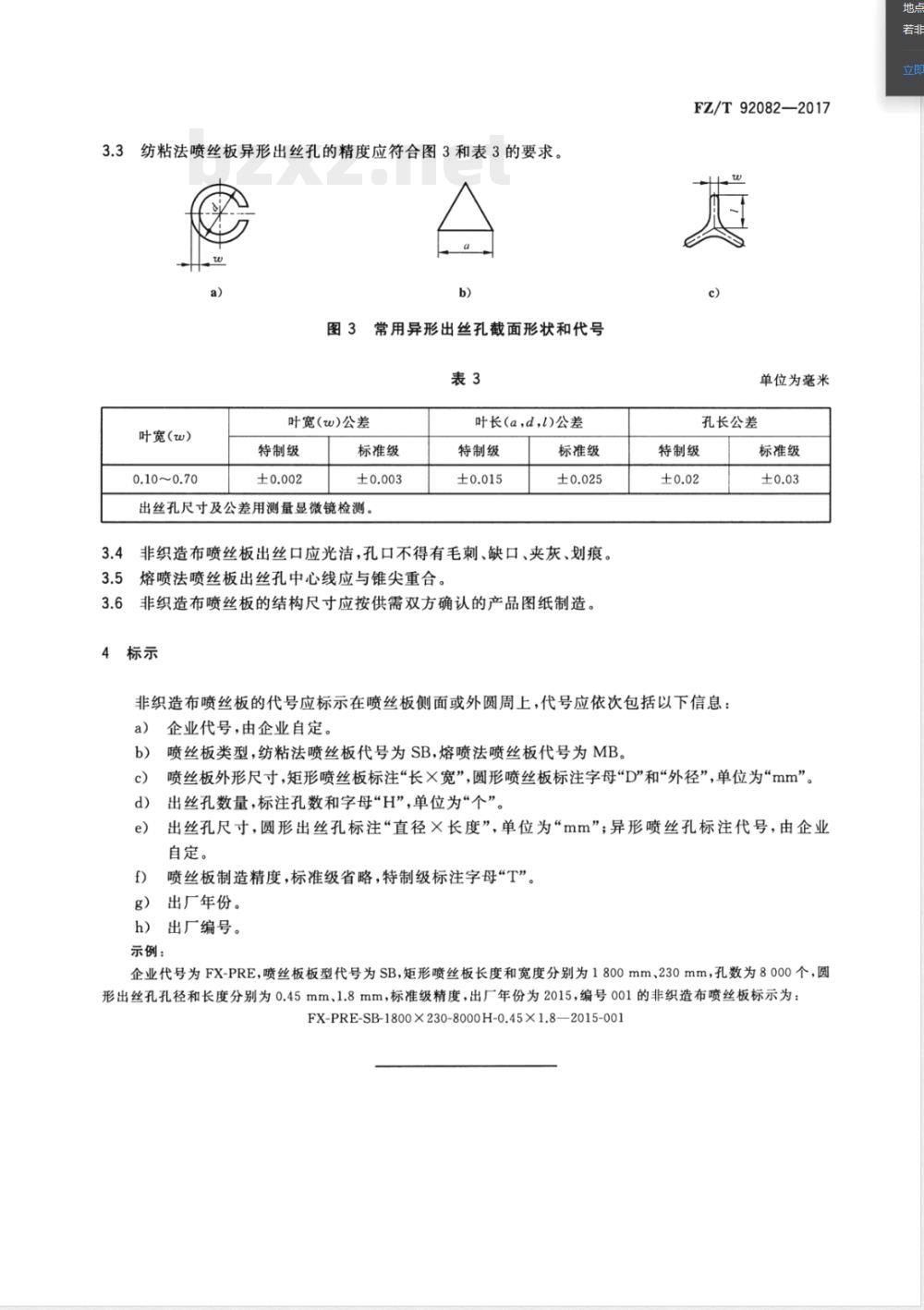

ICS 59.120.99 W93 FZ/T 92082—2017 非织造布喷丝板 Spinneret for nonwoven 2017-04-21 发布 中华人民共和国工业和信息化部 2017-10-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3）归口。 本标准起草单位：常州纺兴精密机械有限公司、宏大研究院有限公司、佛山南海必得福无纺布有限公司、恒天重工股份有限公司、中国纺织机械协会。 本标准主要起草人：周为民、许建南、元国红、李梅宏、廖用和、司徒元舜、任捷、王海英、陈鹏飞。 1 范围 本标准规定了熔融纺丝直接成网非织造布喷丝板的分类、型式与参数、特性和标示。 本标准适用于纺粘法、熔喷法非织造布喷丝板。 2 分类、型式与参数 2.1 分类 2.1.1 按用途分为：纺粘法喷丝板、熔喷法喷丝板。 2.1.2 按制造精度分为：标准级、特制级。 2.1.3 按外形（纺粘法）分为：矩形、圆形。 2.1.4 按出丝孔形状（纺粘法）分为：圆形孔、异形孔。 2.1.5 熔喷法喷丝板外形为矩形，截面一般为T型，出丝孔为圆形。 2.2 型式与参数 2.2.1 纺粘法喷丝板圆形出丝孔结构见图1a、1b，常用出丝孔直径范围为Φ0.10 mm～Φ0.70 mm；异形出丝孔见图1c，常用叶宽范围为0.10 mm～0.70 mm。 （图1：导孔倒角、导孔、过渡角、圆形出丝孔、出丝面、第二过渡角及异形出丝孔结构） 2.2.2 熔喷法喷丝板结构见图2，出丝孔一般为圆形，直径范围Φ0.10 mm～Φ0.50 mm。锥角α一般为60°或90°。 （图2：凹槽、导槽、圆形出丝孔、锥尖结构） 3 特性 3.1 非织造布喷丝板主要表面粗糙度要求见表1： 导孔倒角：Ra 0.40～1.60 μm； 导孔或导槽、凹槽：Ra 0.20～0.80 μm； 过渡角：Ra 0.05～0.80 μm； 出丝孔：Ra 0.025～0.20 μm； 纺粘法喷丝板出丝面（研磨乌面）：Ra 0.05～0.20 μm； 抛光镜面：Ra 0.025～0.10 μm； 熔喷法喷丝板锥面：Ra 0.40～1.60 μm。 3.2 圆形出丝孔精度要求： 孔径Φ0.10～Φ0.50 mm：特制级±0.001 mm，标准级±0.002 mm； 孔径Φ0.51～Φ0.70 mm：特制级±0.002 mm，标准级±0.004 mm； 孔长公差：特制级±0.01～±0.02 mm，标准级±0.02～±0.04 mm。 3.3 异形出丝孔精度要求： 叶宽(w)：特制级±0.002 mm，标准级±0.003 mm； 叶长(a、d、l)：特制级±0.015 mm，标准级±0.025 mm； 孔长公差：特制级±0.02 mm，标准级±0.03 mm。 3.4 出丝口应光洁，不得有毛刺、缺口、夹灰、划痕。 3.5 熔喷法喷丝板出丝孔中心线应与锥尖重合。 3.6 结构尺寸按供需双方确认的产品图纸制造。 4 标示 非织造布喷丝板代号应标注在侧面或外圆周，包括：企业代号；喷丝板类型（SB为纺粘法，MB为熔喷法）；外形尺寸（矩形为长×宽，圆形为D+外径，单位mm）；出丝孔数量及“H”标识（单位：个）。
