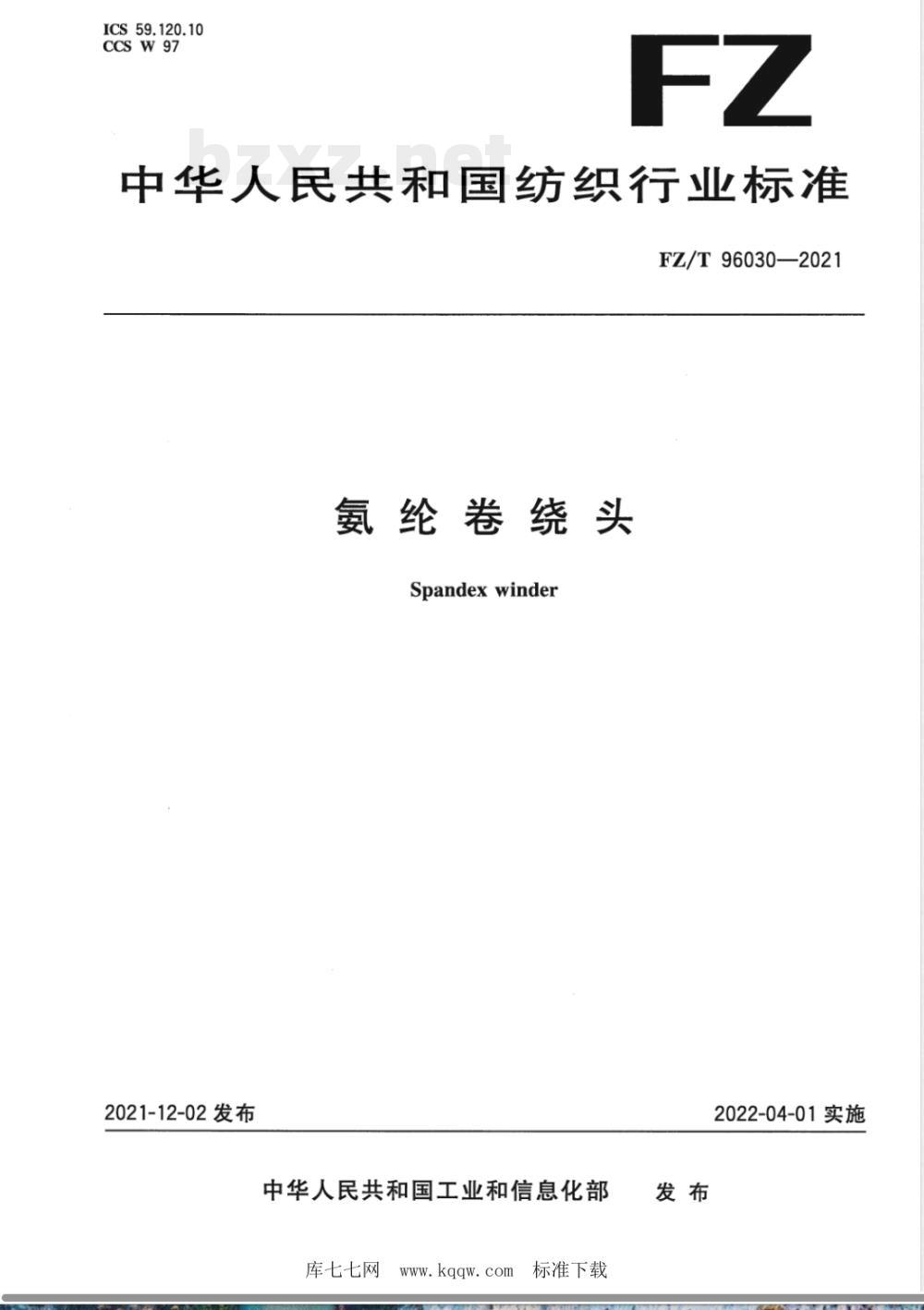

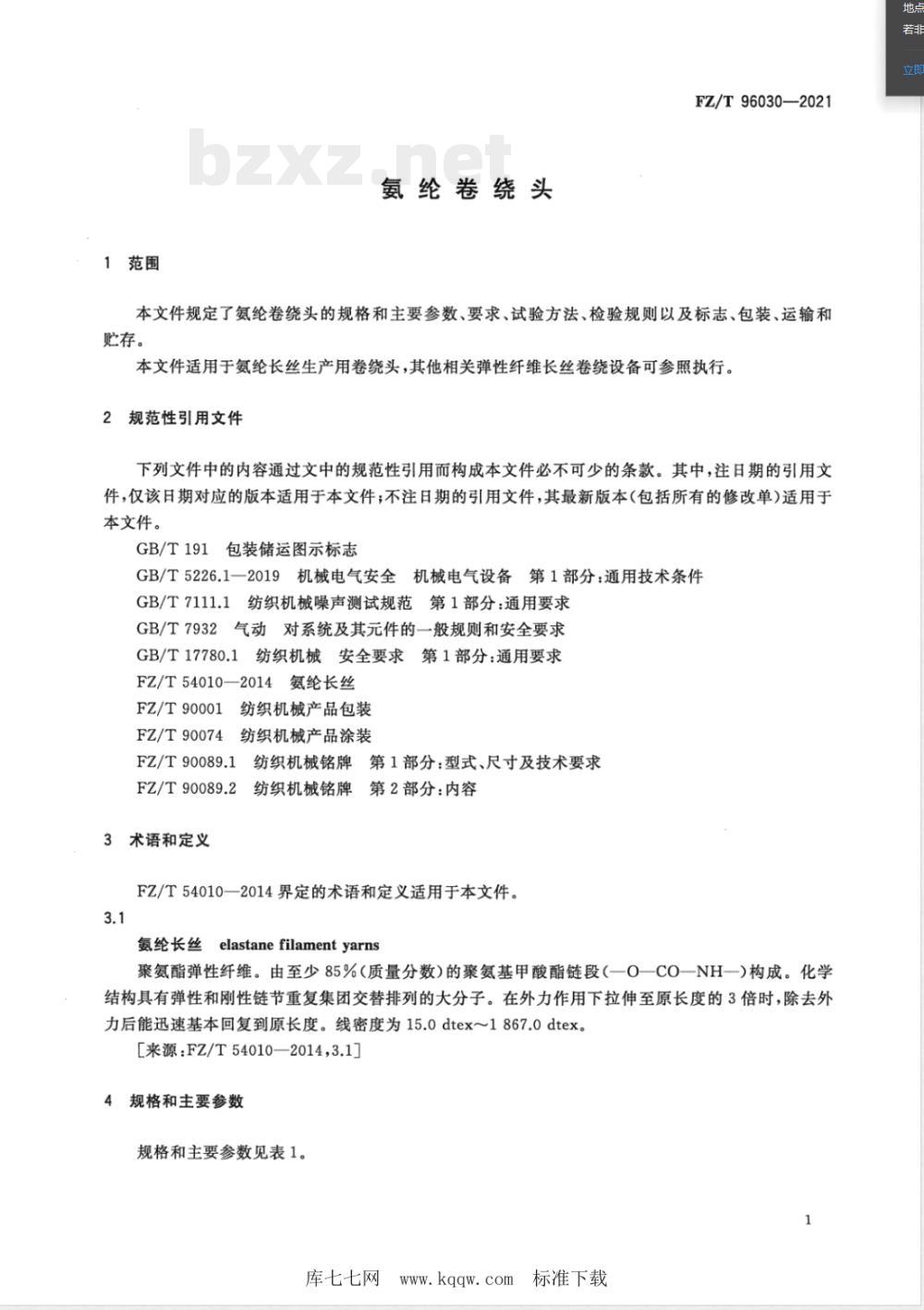

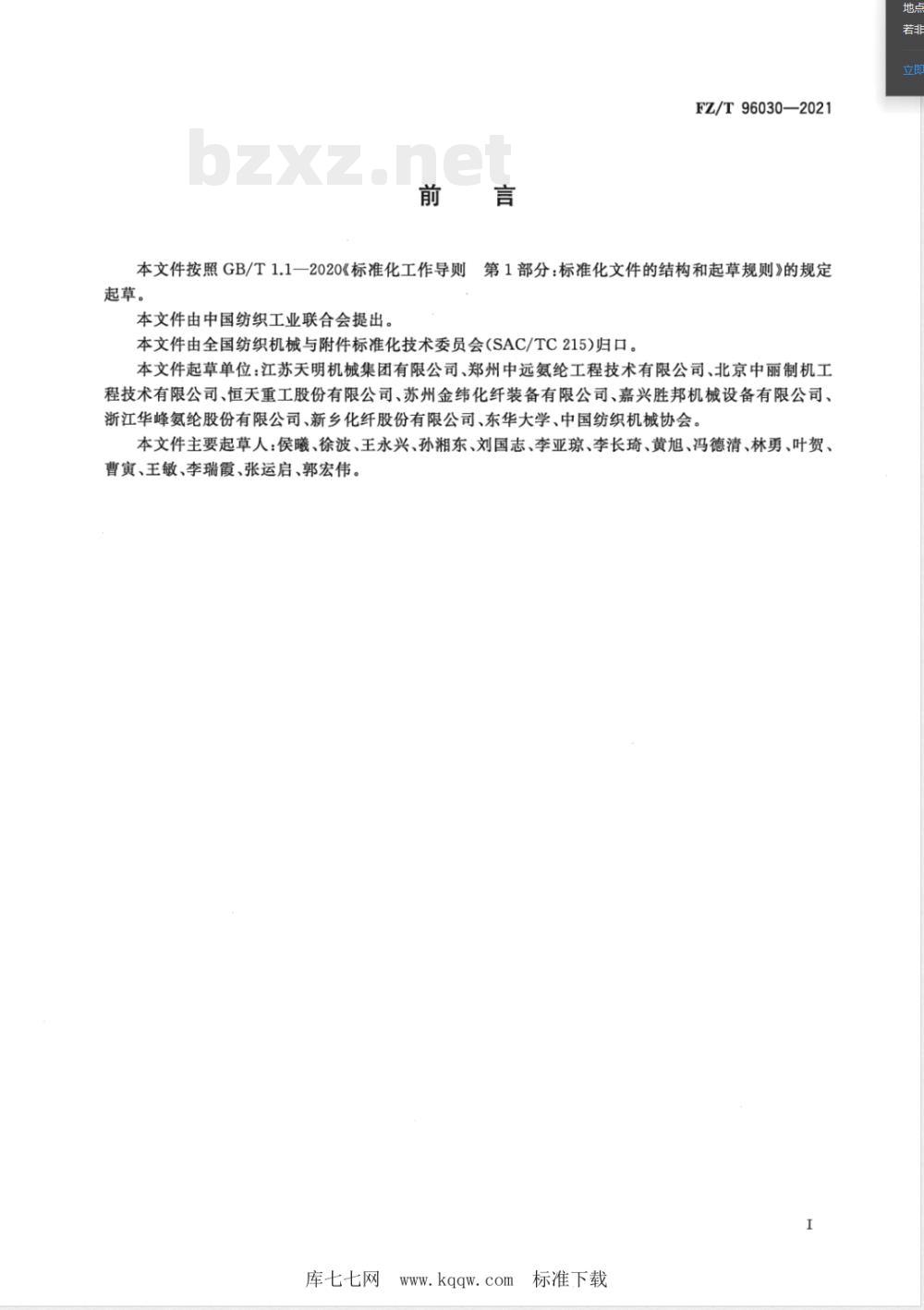

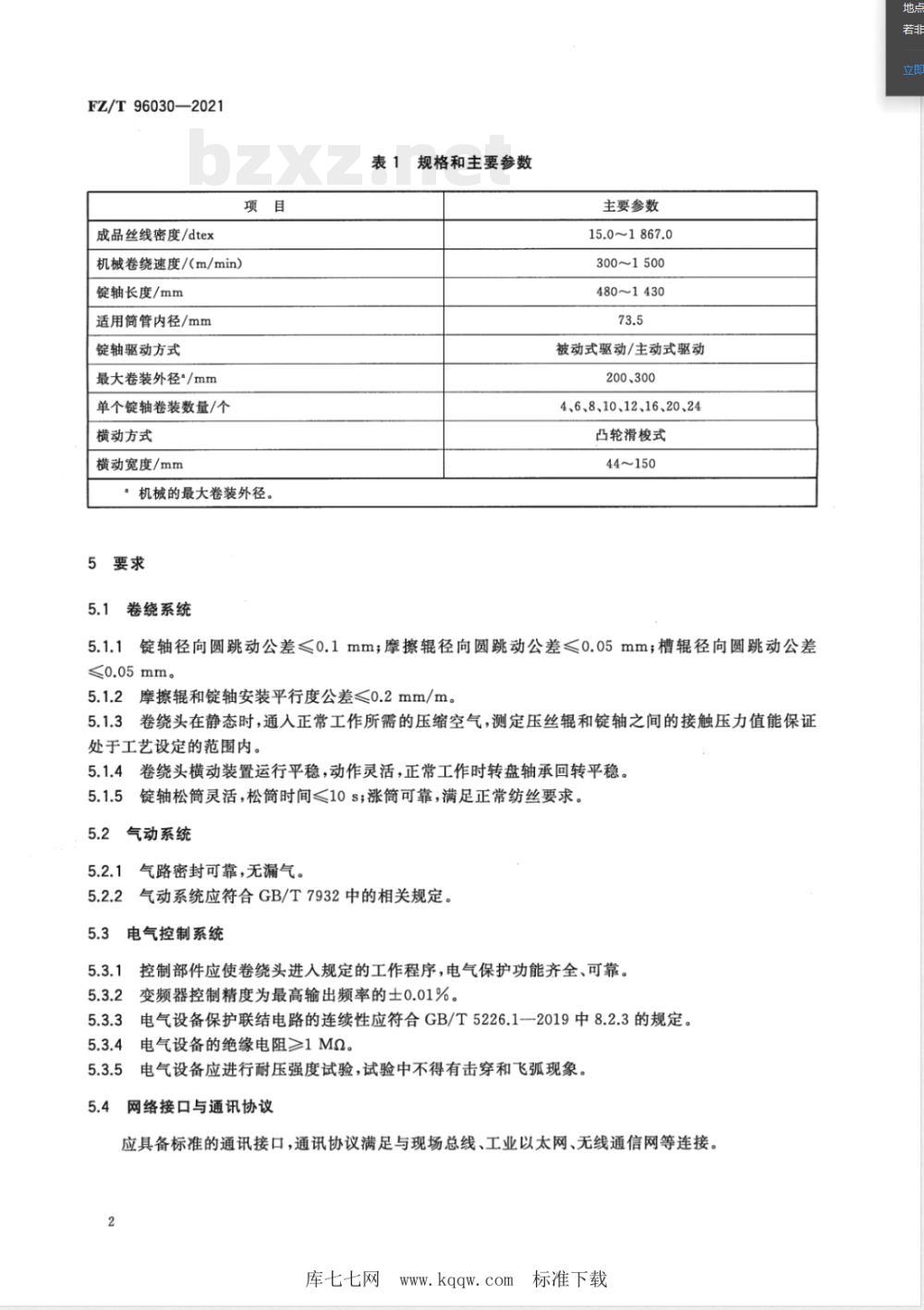

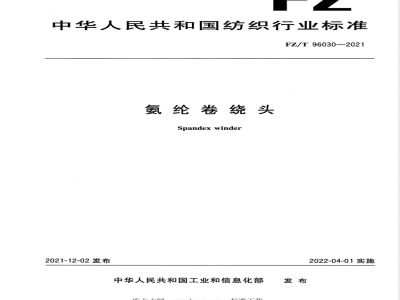

ICS 59.120.10 CCS W97 FZ 中华人民共和国纺织行业标准 FZ/T 96030—2021 氨纶卷绕头 Spandex winder 2021-12-02发布 中华人民共和国工业和信息化部 发布 2022-04-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由中国纺织工业联合会提出。 本文件由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本文件起草单位：江苏天明机械集团有限公司、郑州中远氨纶工程技术有限公司、北京中丽制机工程技术有限公司、恒天重工股份有限公司、苏州金纬化纤装备有限公司、嘉兴胜邦机械设备有限公司、浙江华峰氨纶股份有限公司、新乡化纤股份有限公司、东华大学、中国纺织机械协会。 本文件主要起草人：侯曦、徐波、王永兴、孙湘东、刘国志、李亚琼、李长琦、黄旭、冯德清、林勇、叶贺、曹寅、王敏、李瑞霞、张运启、郭宏伟。 1 范围 本文件规定了氨纶卷绕头的规格和主要参数、要求、试验方法、检验规则以及标志、包装、运输和储存。 本文件适用于氨纶长丝生产用卷绕头，其他相关弹性纤维长丝卷绕设备可参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应版本适用；不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB/T 5226.1—2019 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范第1部分：通用要求 GB/T 7932 气动系统及其元件的一般规则和安全要求 GB/T 17780.1 纺织机械安全要求第1部分：通用要求 FZ/T 54010—2014 氨纶长丝 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 3 术语和定义 FZ/T 54010—2014界定的术语和定义适用于本文件。 3.1 氨纶长丝 elastane filament yarns 聚氨酯弹性纤维，由至少85%（质量分数）的聚氨基甲酸酯链段构成。其分子结构中弹性与刚性链节交替排列。在外力作用下拉伸至原长度3倍时，去除外力可迅速恢复至原长度。线密度范围为15.0 dtex～1867.0 dtex。 4 规格和主要参数 规格和主要参数见表1。 成品丝线密度：15.0～1867.0 dtex 机械卷绕速度：300～1500 m/min 锭轴长度：480～1430 mm 适用筒管内径：73.5 mm 锭轴驱动方式：被动式驱动/主动式驱动 最大卷装外径：200、300 mm 单锭轴卷装数量：4、6、8、10、12、16、20、24 横动方式：凸轮滑梭式 横动宽度：44～150 mm 5 要求 5.1 卷绕系统 5.1.1 锭轴径向圆跳动公差≤0.1 mm；摩擦辊径向圆跳动公差≤0.05 mm；槽辊径向圆跳动公差≤0.05 mm。 5.1.2 摩擦辊与锭轴安装平行度公差≤0.2 mm/m。 5.1.3 卷绕头在静态时，通入正常工作所需的
