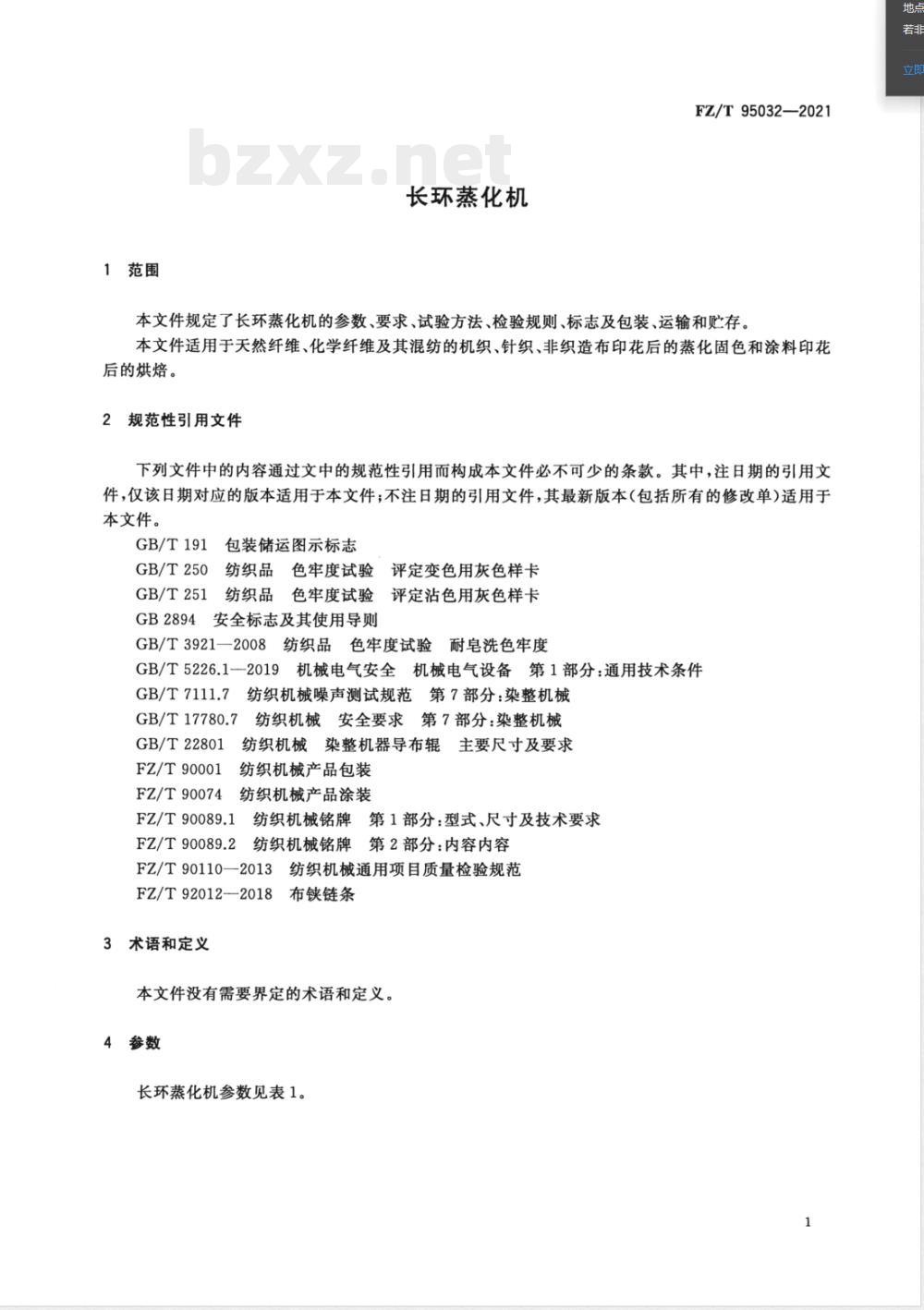

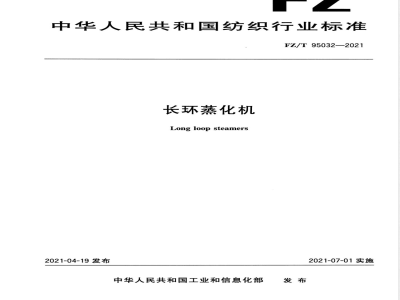

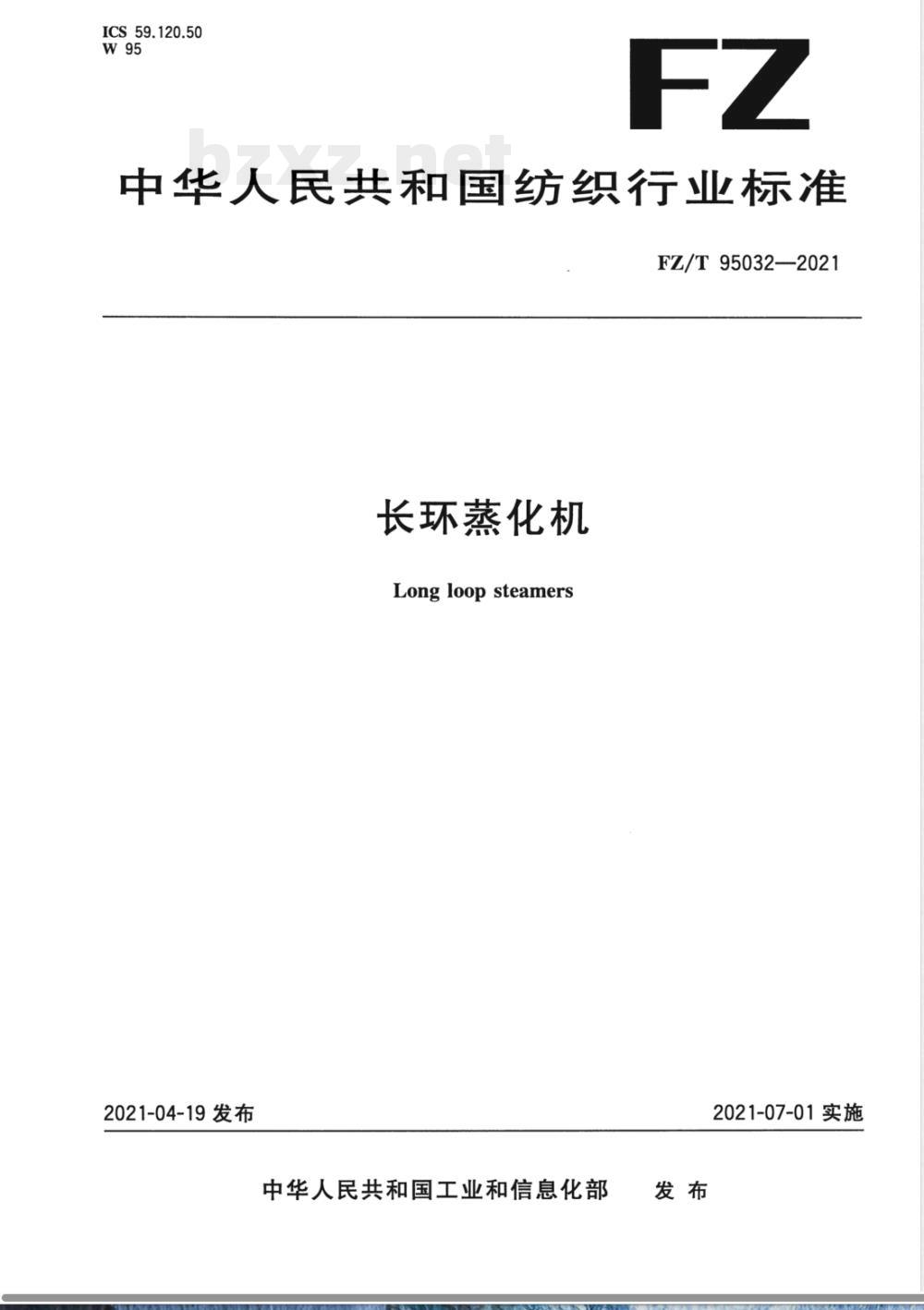

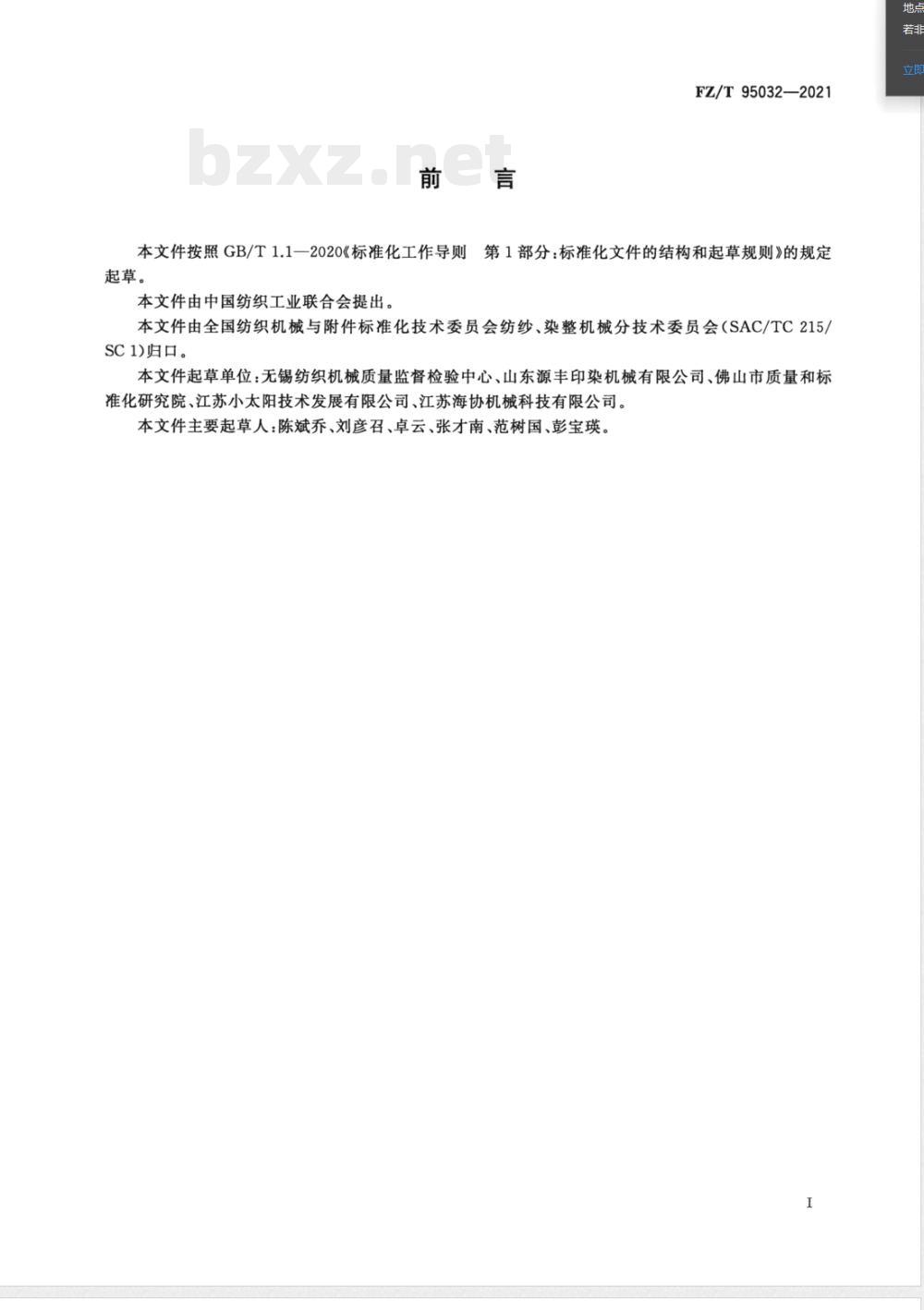

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95032—2021 长环蒸化机 Long loop steamers 2021-04-19发布 2021-07-01实施 中华人民共和国工业和信息化部发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由中国纺织工业联合会提出。 本文件由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 起草单位：无锡纺织机械质量监督检验中心、山东源丰印染机械有限公司等。 主要起草人：陈斌乔、刘彦召、卓云等。 1 范围 本文件规定了长环蒸化机的参数、要求、试验方法、检验规则、标志及包装、运输和贮存。 本文件适用于天然纤维、化学纤维及其混纺织物、机织、针织、非织造布印花后的蒸化固色以及涂料印花后的烘焙工艺设备。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 250 纺织品色牢度试验 评定变色用灰色样卡 GB/T 251 纺织品色牢度试验 评定沾色用灰色样卡 GB 2894 安全标志及其使用导则 GB/T 3921-2008 纺织品色牢度试验 耐皂洗色牢度 GB/T 5226.1-2019 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 GB/T 22801 纺织机械染整机器导布辊主要尺寸及要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 FZ/T 90110-2013 纺织机械通用项目质量检验规范 FZ/T 92012-2018 布侠链条 3 术语和定义 本文件没有需要界定的术语和定义。 4 参数 长环蒸化机参数见表1： 织物幅宽：1800～5000 mm 容布量：140～600 m 公称速度：≤80 m/min 成环高度：3 m 工艺温度：98～185℃ 热源：导热油、电、燃气、蒸汽 注：成环高度指环的最高点到最低点的距离。 5 要求 5.1 外观质量 产品涂装应符合FZ/T 90074的规定。 5.2 安全要求 整机安全防护措施及警示标志应符合GB/T 17780.7相关规定。 5.3 性能要求 5.3.1 整机运转应平稳，无异常振动和响声。 5.3.2 各轴承润滑良好，轴承温升不大于20℃。 5.3.3 进布出布封口阻汽性良好。 5.3.4 温度控制精度为±1℃。 5.3.5 织物运行应平稳，无起皱、跑偏现象。 5.3.6 织物成环应整齐均匀，无掉链、撞布现象。 5.3.7 织物蒸化后应花型清晰饱满、色泽均匀；固色后耐皂洗色牢度不低于3级。 5.4 主要零部件 5.4.1 导布辊应符合GB/T 22801要求。 5.4.2 箱体环杆输送主链条应符合FZ/T 92012-2018相关要求。 5.4.3 容布量调节探头应灵敏。 5.4.4 箱体内温差：幅宽≤3600 mm不大于2℃，＞3600 mm不大于5℃（进出布端除外）。 5.4.5 正常工作状态下箱体顶部不应有滴液。 5.4.6 升温时间：室温20℃升至工艺温度不超过40 min。 5.4.7 箱体外应设隔热板，185℃工艺温度下外表面与环境温差不大于8℃。 5.4.8 回转件密封应良好，无渗漏。 5.5 噪声 整机噪声（发射声压级）应不大于80 dB(A)。 5.6 功耗 空载时电动机输入功率不大于额定功率的75%。 5.7 电气控制 5.7.1 保护联结电路连续性应符合GB/T 5226.1-2019要求。 5.7.2 绝缘性能应符合GB/T 5226.1-2019规定。
