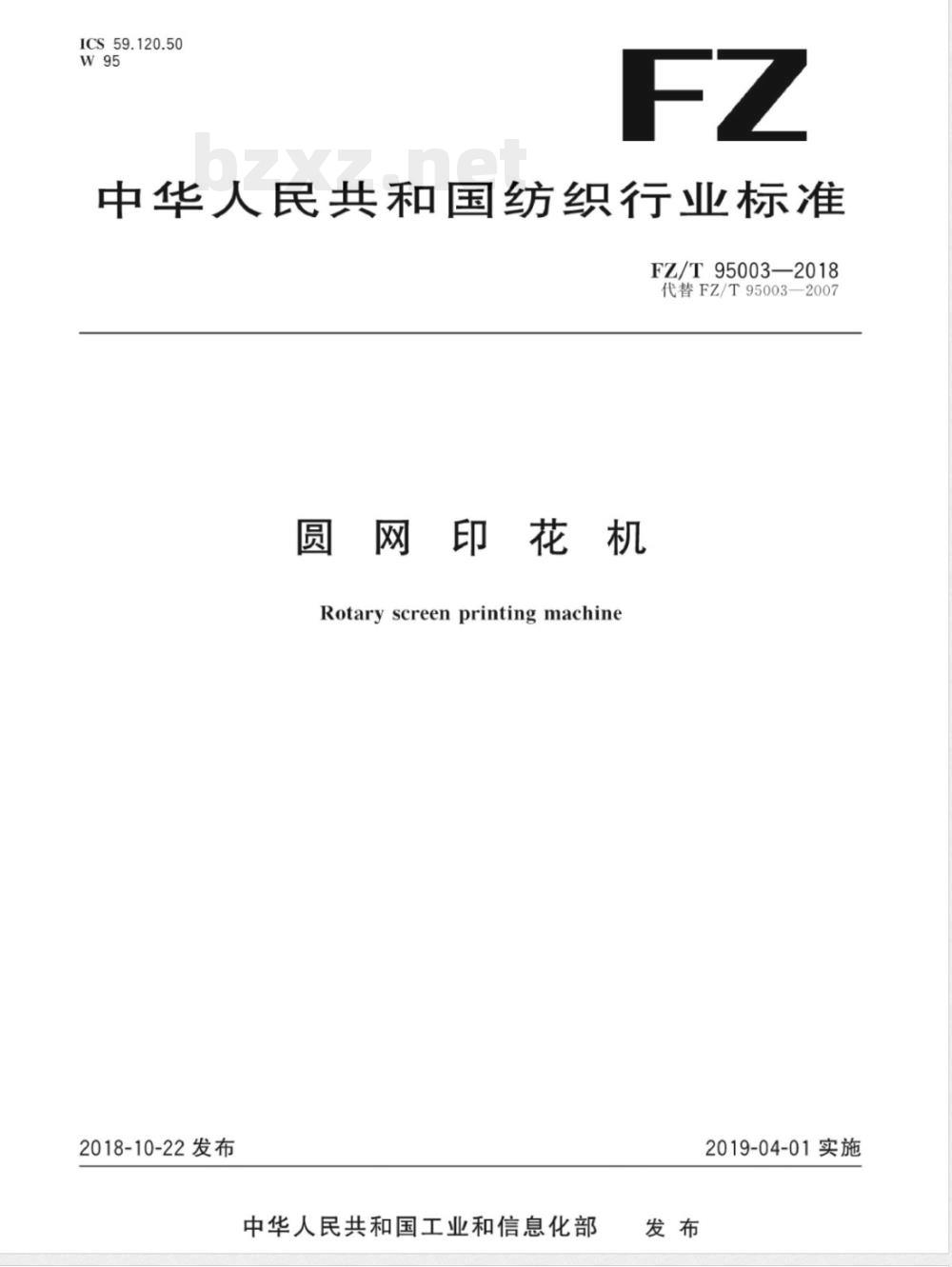

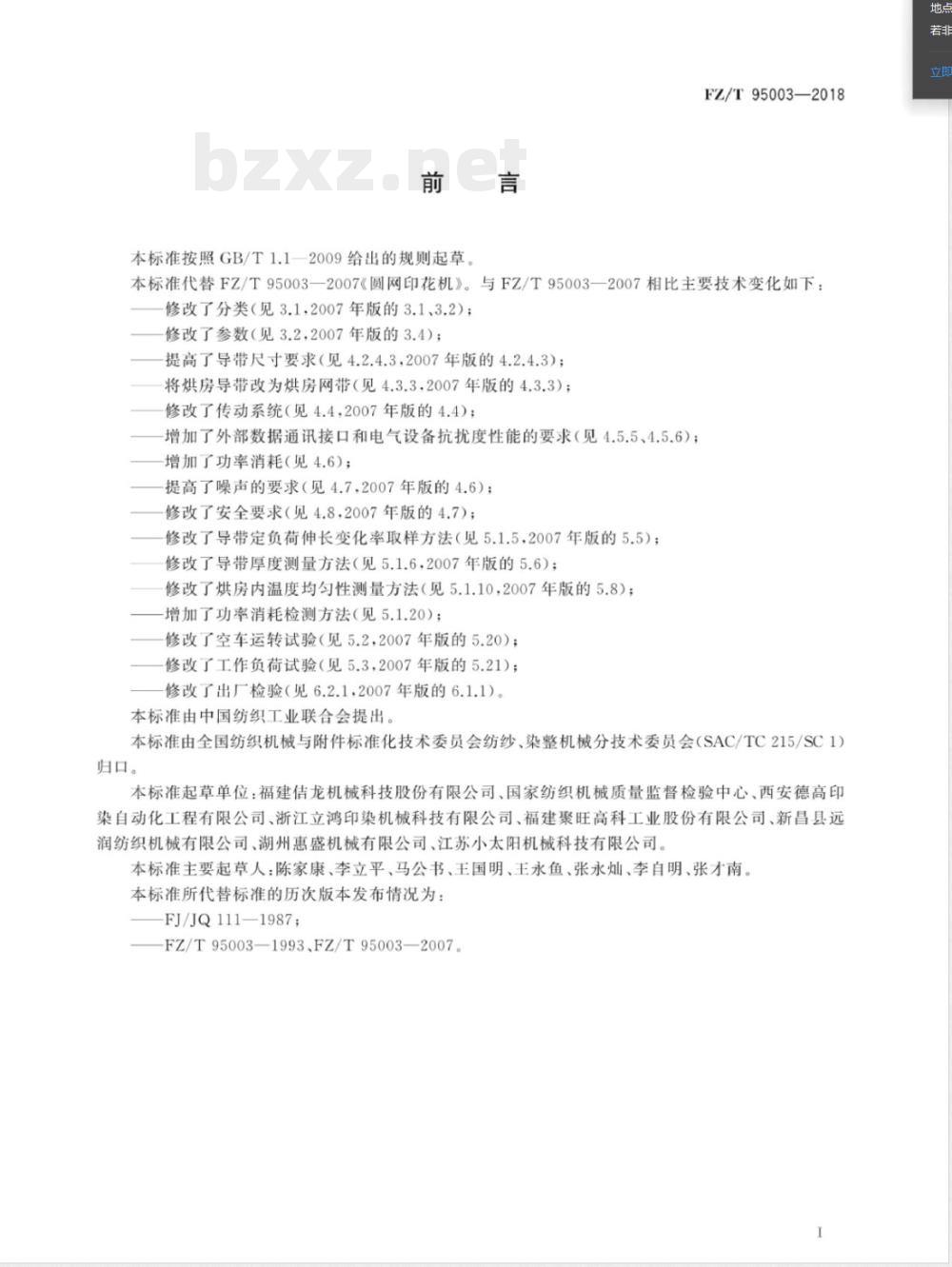

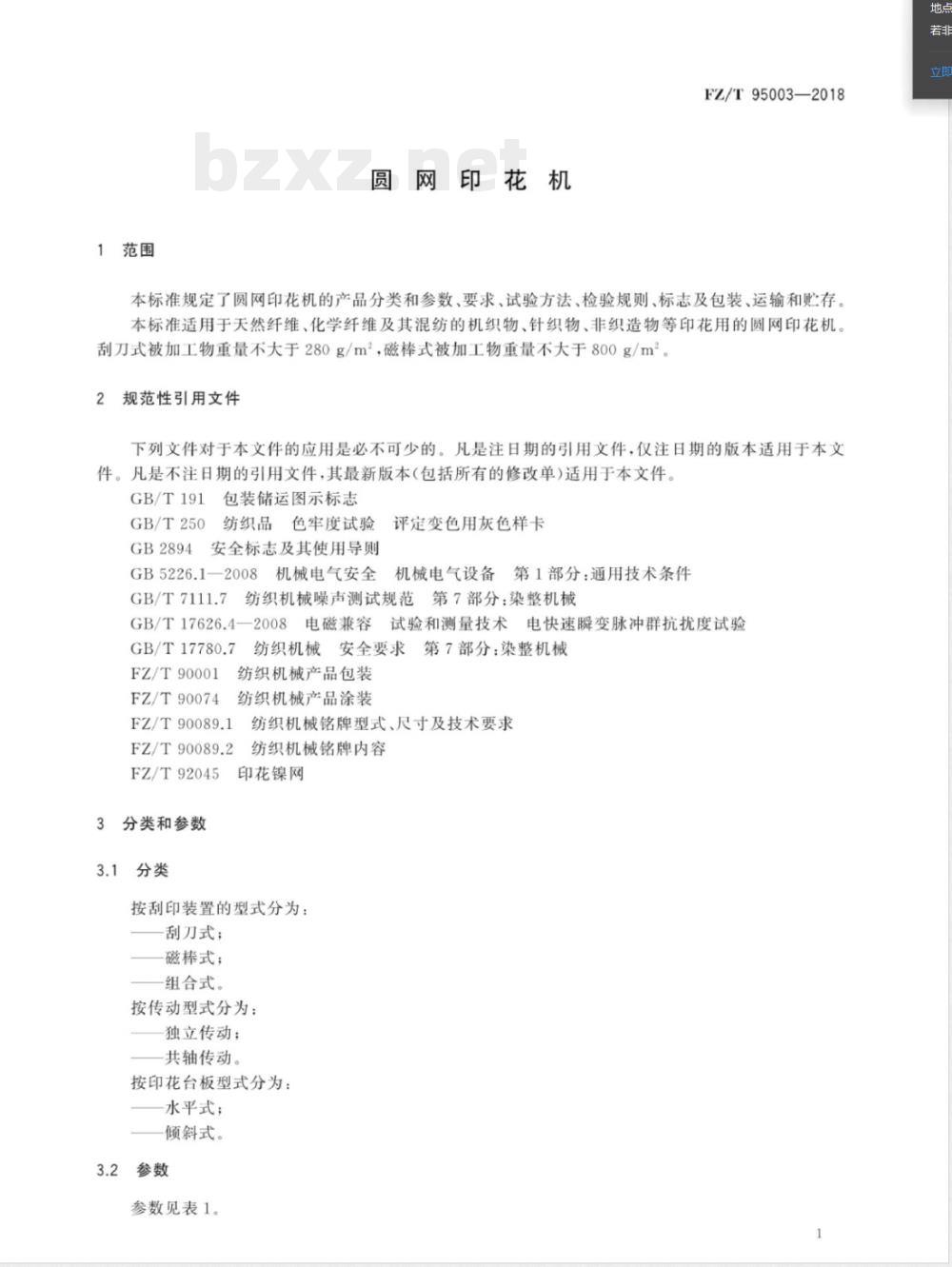

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95003—2018 代替 FZ/T 95003—2007 圆网印花机 Rotary screen printing machine 2018-10-22发布 2019-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95003—2007《圆网印花机》。与2007版相比主要技术变化如下：修改了分类；修改了参数；提高了导带尺寸要求；将烘房导带改为烘房网带；修改了传动系统；增加了外部数据通讯接口及电气设备抗扰度要求；增加了功率消耗要求；提高了噪声要求；修改了安全要求；修改了多项试验与检测方法；增加了功率消耗检测方法；修改了空车运转试验、工作负荷试验及出厂检验要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会归口（SAC/TC215/SC1）。 起草单位：福建估龙机械科技股份有限公司、国家纺织机械质量监督检验中心等。 主要起草人：陈家康、李立平、马公书等。 1 范围 本标准规定了圆网印花机的产品分类和参数、要求、试验方法、检验规则、标志及包装、运输和贮存。 本标准适用于天然纤维、化学纤维及其混纺织物、机织物、针织物、非织造物等印花用圆网印花机。 刮刀式被加工物重量不大于280g/m²，磁棒式不大于800g/m²。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 250 纺织品色牢度试验评定变色用灰色样卡 GB 2894 安全标志及其使用导则 GB 5226.1-2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17626.4-2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92045 印花镍网 3 分类和参数 3.1 分类 按刮印装置型式分为刮刀式、磁棒式、组合式； 按传动型式分为独立传动、共轴传动； 按印花台板型式分为水平式、倾斜式。 3.2 参数（基本参数） 机器公称宽度：1800、2000、2200、2400、2600、2800mm等规格 最大印花宽度随机型变化 公称速度：按设备配置确定（m/min） 圆网周长：按规格配置（花回/mm） 印花套色数：按机型配置 烘燥方式：按设备结构确定 热源：按配置确定 烘房工作温度：按工艺要求控制 压缩空气压力：按系统要求确定 4 要求 4.1 设备总体要求 4.1.1 圆网印花机应满足工艺稳定运行要求。 4.1.2 设备运行应平稳可靠，各系统协调工作。 4.2 进布与运行要求 进布系统应保证织物输送平稳，不应出现明显偏移、起皱或张力异常等情况。
