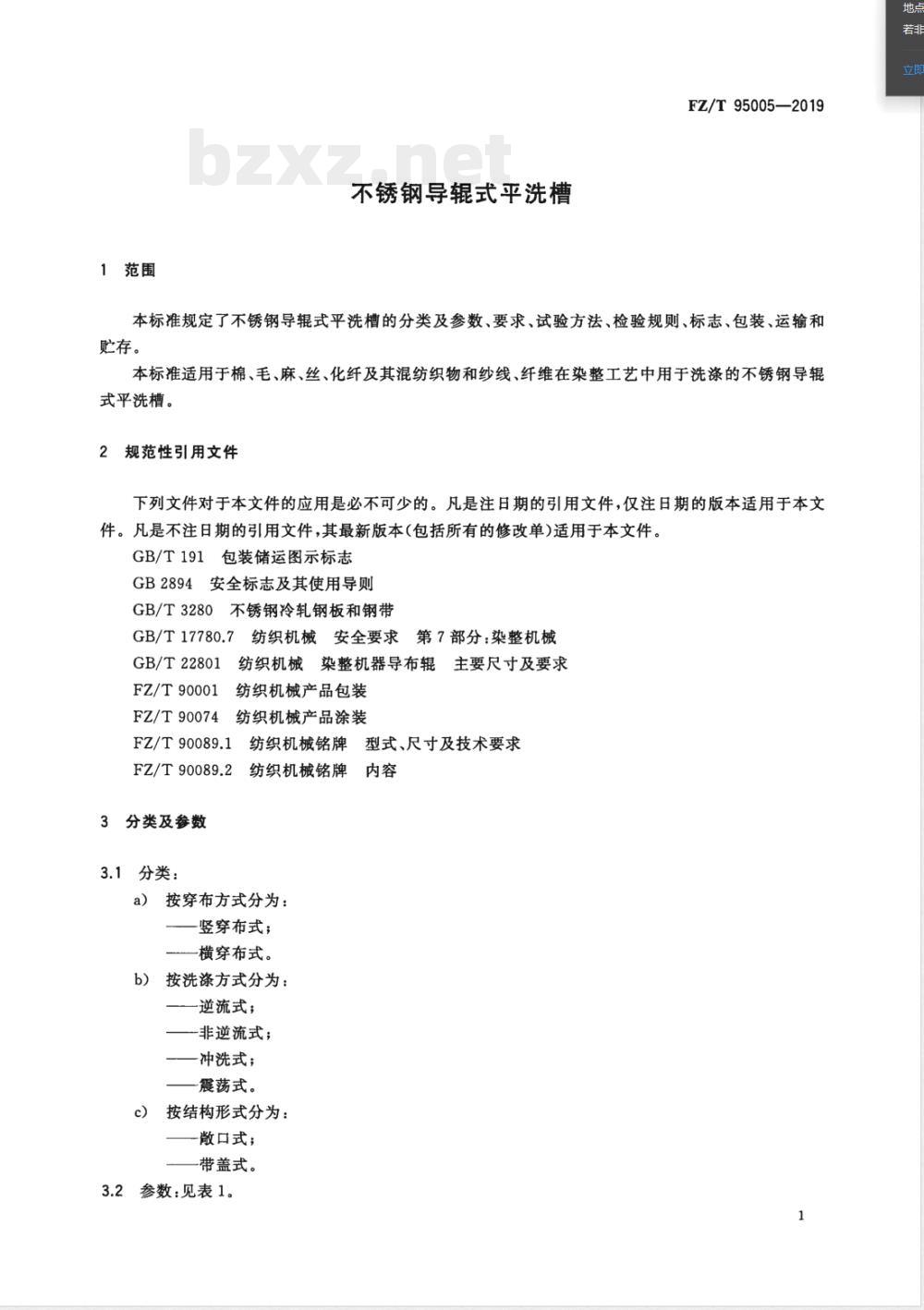

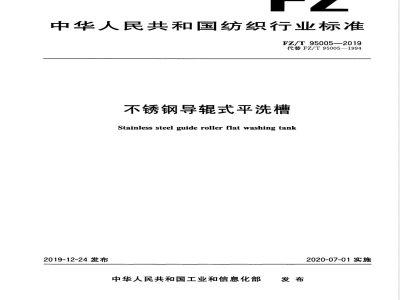

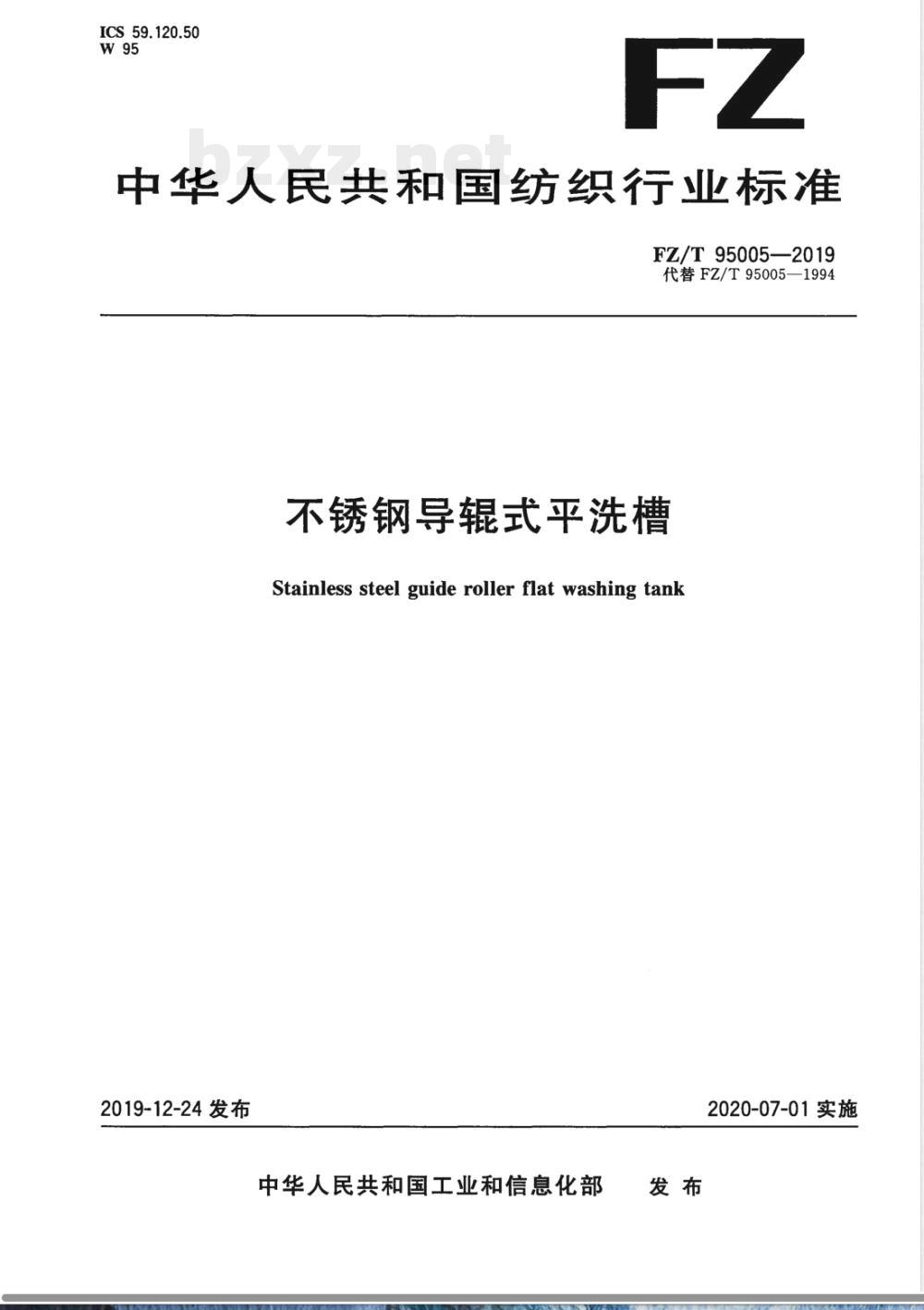

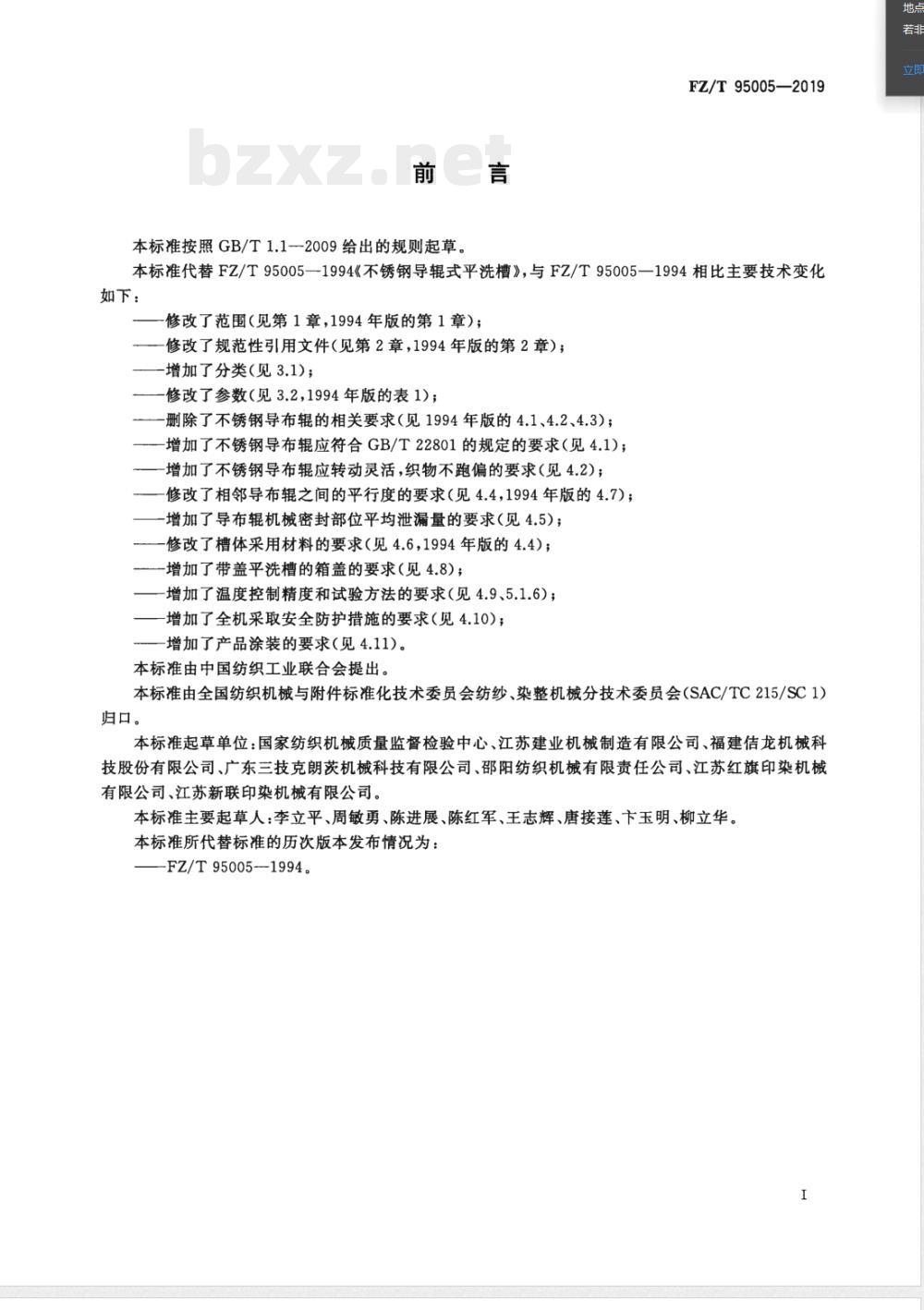

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95005—2019 代替 FZ/T 95005—1994 不锈钢导辊式平洗槽 Stainless steel guide roller flat washing tank 2019-12-24发布 2020-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95005—1994《不锈钢导辊式平洗槽》，与1994版相比主要技术变化如下： 修改了范围；修改了规范性引用文件；增加了分类；修改了参数；删除了不锈钢导布辊相关要求；增加了导布辊应符合GB/T 22801的规定；增加了导布辊转动灵活及织物不跑偏要求；修改了导布辊平行度要求；增加了机械密封泄漏量要求；修改槽体材料要求；增加带盖平洗槽箱盖要求；增加温度控制精度及试验方法要求；增加安全防护措施要求；增加产品涂装要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会归口（SAC/TC215/SC1）。 起草单位：国家纺织机械质量监督检验中心、江苏建业机械制造有限公司等。 主要起草人：李立平、周敏勇等。 1 范围 本标准规定了不锈钢导辊式平洗槽的分类及参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、毛、麻、丝、化纤及其混纺织物和纱线、纤维在染整工艺中用于洗涤的不锈钢导辊式平洗槽。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 GB/T 22801 纺织机械染整机器导布辊主要尺寸及要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 分类及参数 3.1 分类： 按穿布方式分为竖穿布式、横穿布式； 按洗涤方式分为逆流式、非逆流式、冲洗式、震荡式； 按结构形式分为散口式、带盖式。 3.2 参数 公称宽度：1100、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600mm（部分规格带*尽量避免采用） 穿布长度：10~20m 工作温度：≤98℃（标准大气压） 导布辊直径：100、125、150、180、200、215mm 4 要求 4.1 不锈钢导布辊应符合GB/T 22801规定。 4.2 导布辊应转动灵活，织物不跑偏。 4.3 箱内导布辊表面水平度不大于0.20/1000。 4.4 相邻导布辊平行度不大于0.30/1000。 4.5 机械密封部位平均泄漏量不大于3.0 mL/h。 4.6 槽体采用冷轧不锈钢板，应符合GB/T 3280规定。 4.7 槽体焊缝应光滑平整，不渗漏。 4.8 带盖平洗槽箱盖应开启灵活、操作方便。 4.9 温度控制精度±2℃，显示准确、控制可靠。 4.10 全机应符合GB/T 17780.7安全防护要求并设置警示标志。 4.11 产品涂装应符合FZ/T 90074规定。
