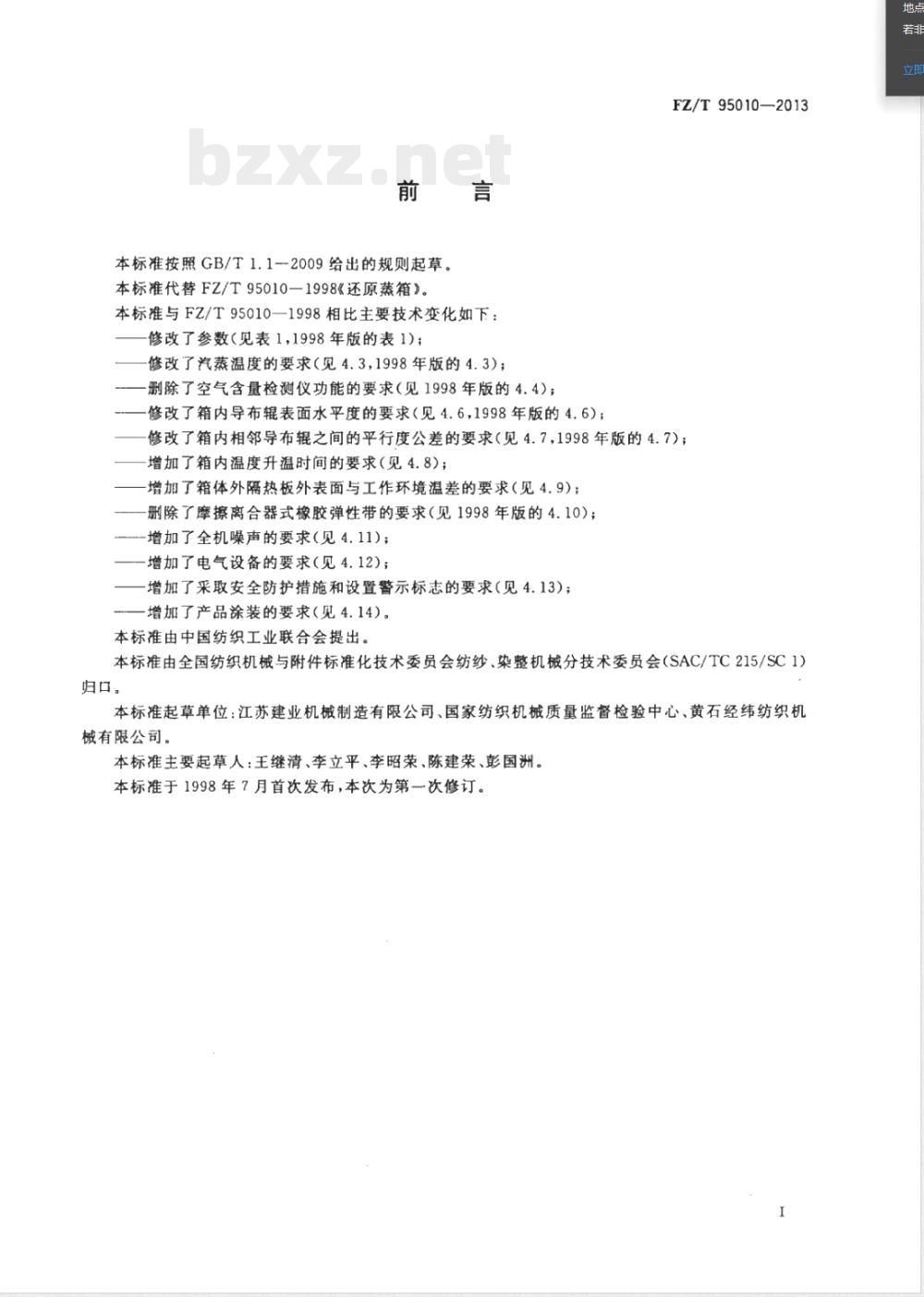

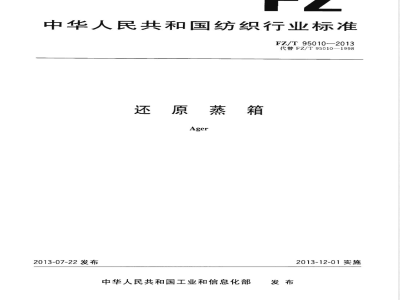

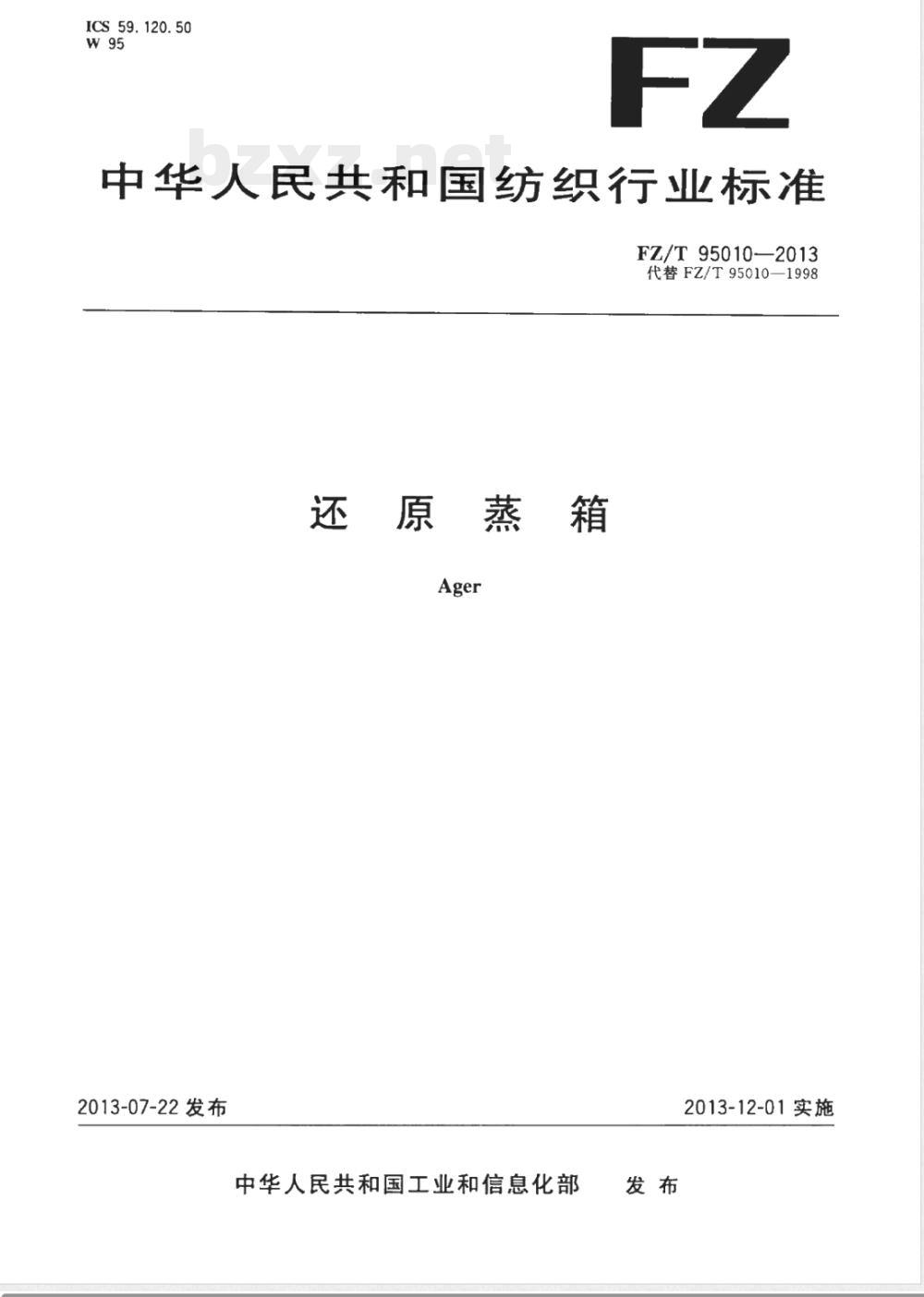

ICS 59.120.50 W95 Fz 中华人民共和国纺织行业标准 FZ/T 95010—2013 代替 FZ/T 95010—1998 还原蒸箱 Ager 2013-07-22发布 中华人民共和国工业和信息化部发布 2013-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95010—1998《还原蒸箱》。与1998版相比，本标准主要技术变化如下：修改了参数（见表1）；修改了汽蒸温度要求；删除了空气含量检测仪功能要求；修改了箱内导布辊表面水平度要求；修改了箱内相邻导布辊平行度公差要求；增加了箱内温度升温时间要求；增加了箱体外隔热板外表面与工作环境温差要求；删除了摩擦离合器式橡胶弹性带要求；增加了全机噪声要求；增加了电气设备要求；增加了安全防护措施及警示标志要求；增加了产品涂装要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、黄石经纬纺织机械有限公司。 本标准主要起草人：王继清、李立平、李昭荣、陈建荣、彭国洲。 本标准于1998年首次发布，本次为第一次修订。 1 范围 本标准规定了还原蒸箱的型式及参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、涤棉及其混纺、交织类织物平幅染色后的还原汽蒸处理设备，并对其他不同品种、规格的织物或纱线具有一定兼容性的还原蒸箱。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780 纺织机械安全要求 GB/T 22801 纺织机械染整机器导布辊 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 JB/T 4127.1—1999 机械密封技术条件 3 型式及参数 3.1 型式 卧式。 3.2 参数 见表1。 表1 主要参数 公称宽度/mm：1100*、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 公称速度/(m/min)：50、60、70、80、90 容布量/m：见技术条件 导布辊直径/mm：125、150、180、200 汽蒸温度（标准大气压）/℃：101 注：带“*”规格数值尽量避免采用。 4 要求 4.1 织物运行应平稳，无起皱、跑偏，箱顶无滴水现象。 4.2 进布采用汽封、液封；出布采用液封，阻汽性良好。 4.3 汽蒸温度为101℃。
