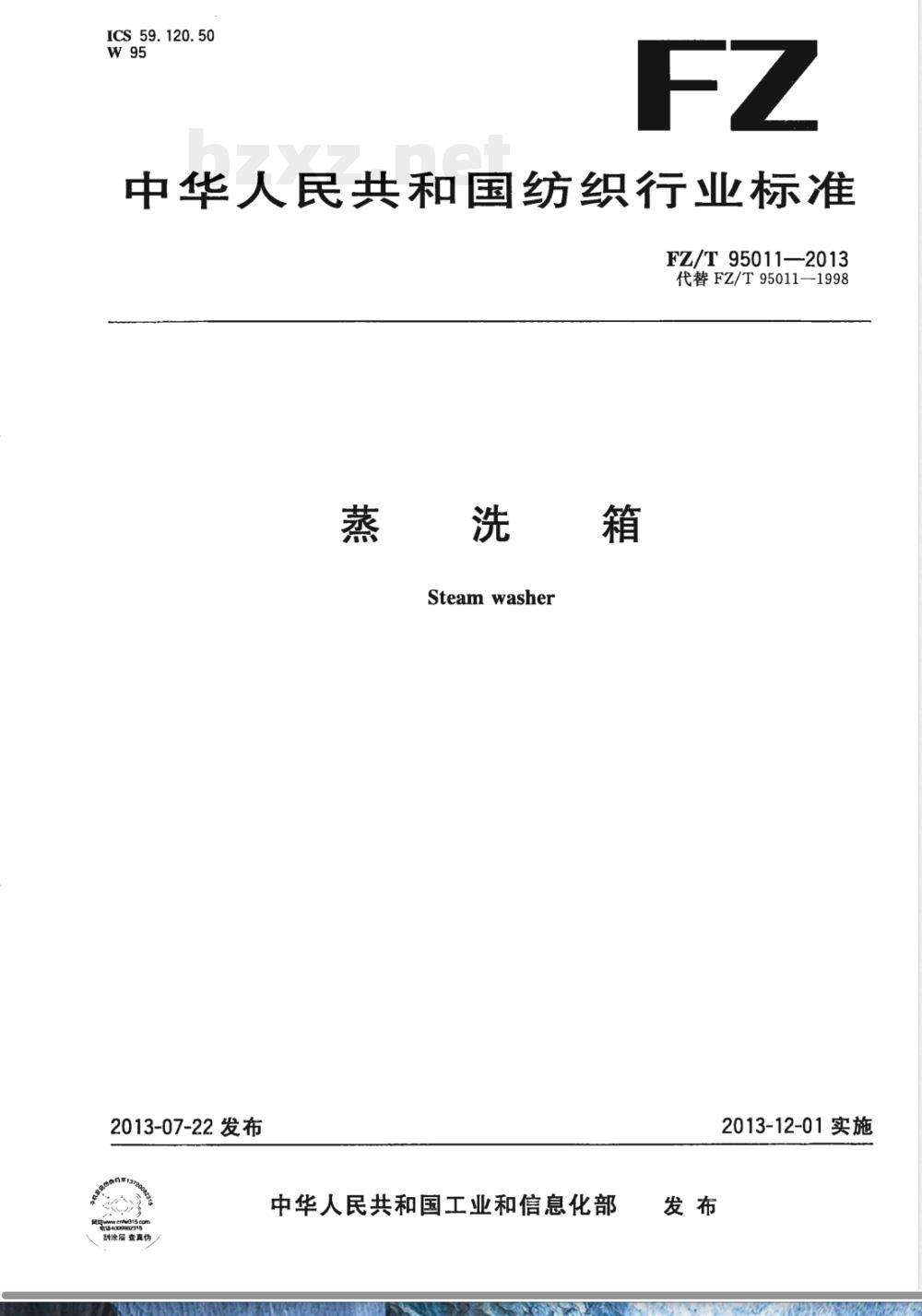

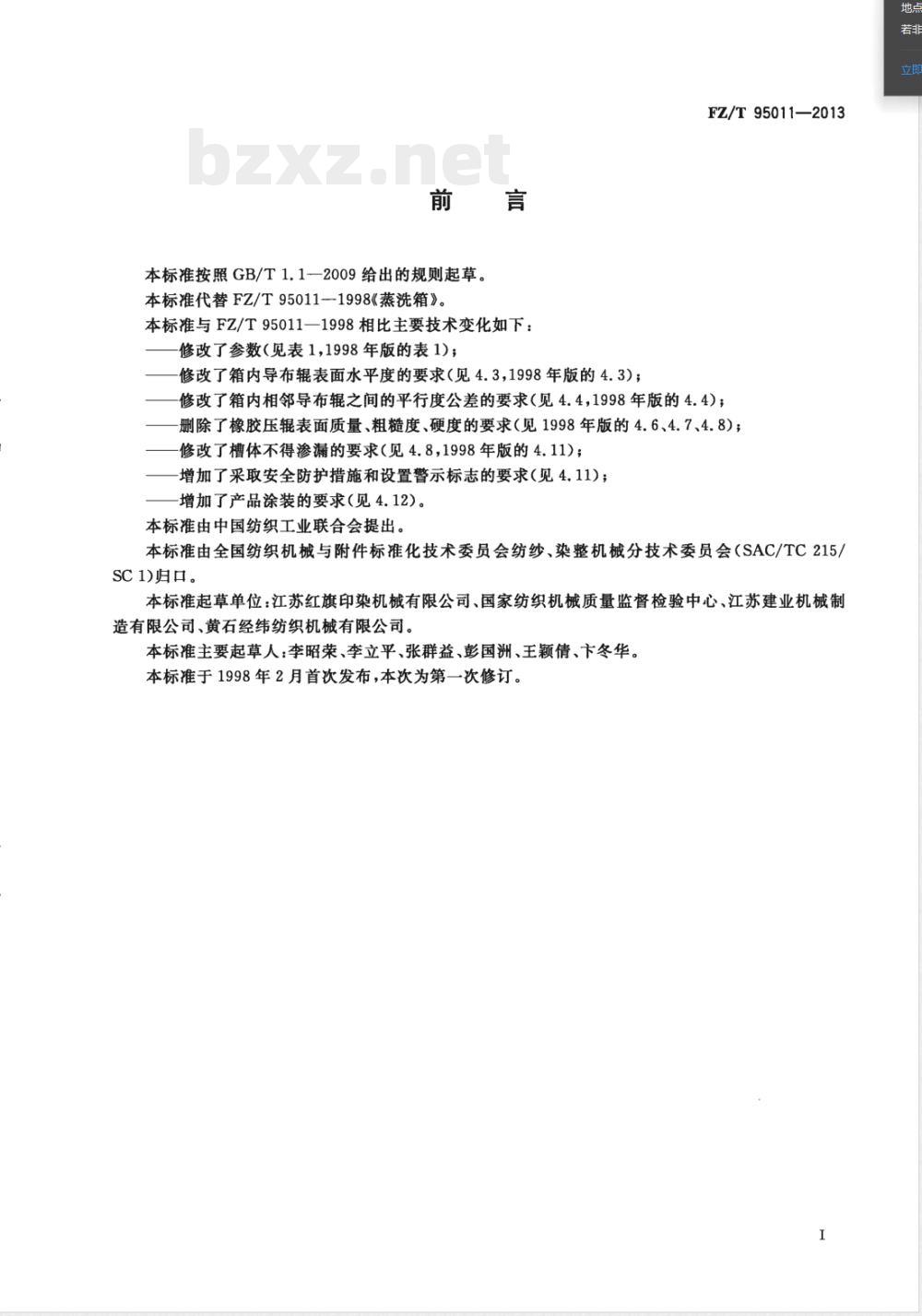

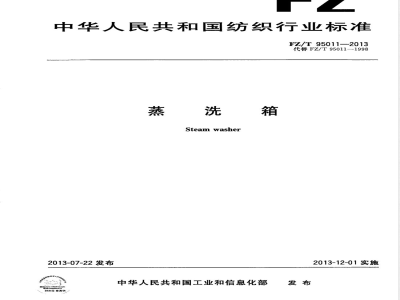

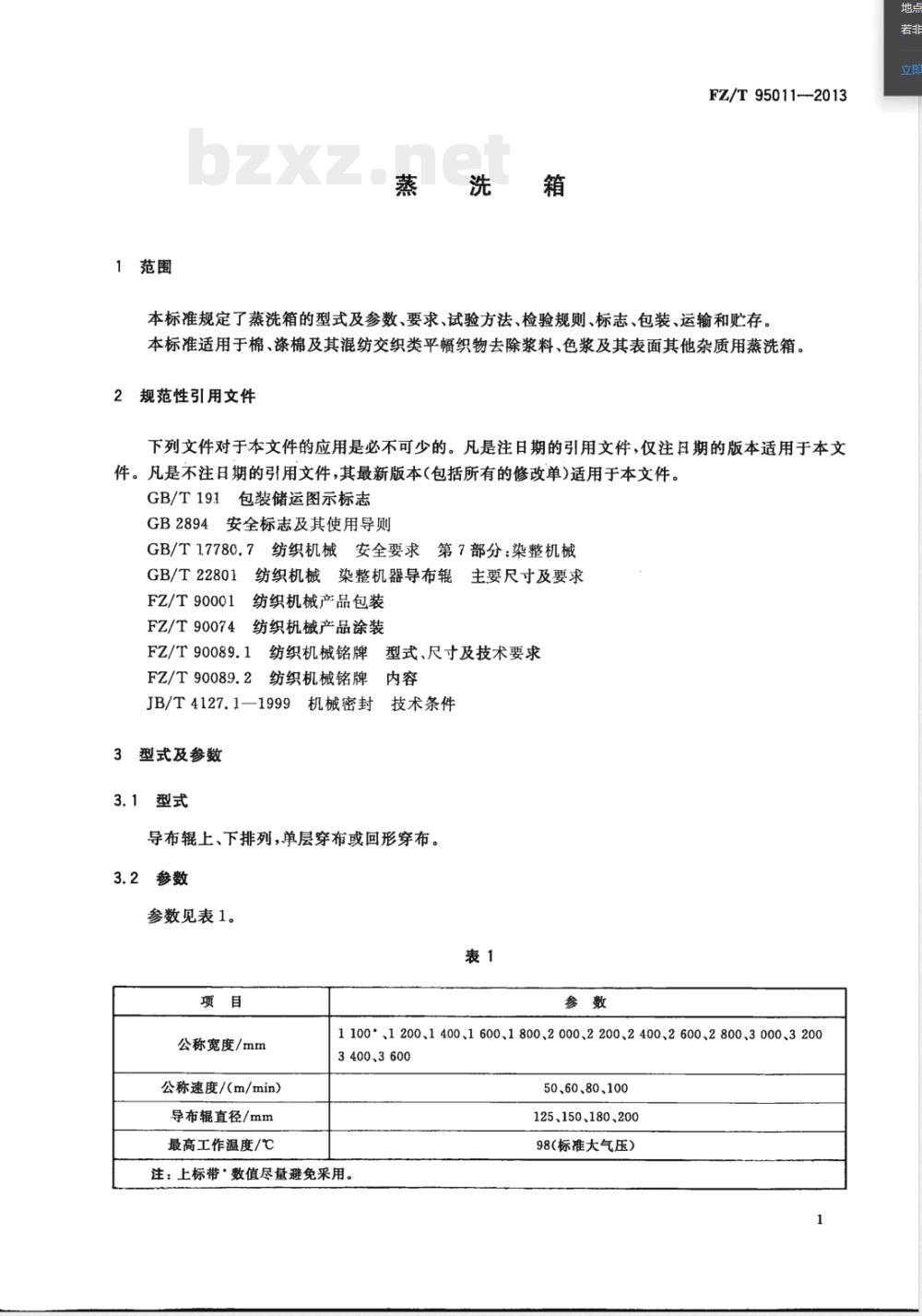

ICS 59.120.50 W95 Fz 中华人民共和国纺织行业标准 FZ/T 95011—2013 代替 FZ/T 95011—1998 蒸洗箱 Steam washer 2013-07-22发布 中华人民共和国工业和信息化部发布 2013-12-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95011—1998《蒸洗箱》。与1998版相比，本标准主要技术变化如下：修改了参数（见表1）；修改了箱内导布辊表面水平度要求（见4.3）；修改了箱内相邻导布辊之间平行度公差要求（见4.4）；删除了橡胶压辊表面质量、粗糙度、硬度要求；修改了槽体不得渗漏的要求（见4.8）；增加了安全防护措施及警示标志要求（见4.11）；增加了产品涂装要求（见4.12）。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江苏红旗印染机械有限公司、国家纺织机械质量监督检验中心、江苏建业机械制造有限公司、黄石经纬纺织机械有限公司。 本标准主要起草人：李昭荣、李立平、张群益、彭国洲、王颖倩、下冬华。 本标准于1998年首次发布，本次为第一次修订。 1 范围 本标准规定了蒸洗箱的型式及参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、涤棉及其混纺交织类平幅织物去除浆料、色浆及其表面其他杂质用蒸洗箱。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械主要尺寸及要求 GB/T 22801 纺织机械染整机器导布辊 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 JB/T 4127.1—1999 机械密封技术条件 3 型式及参数 3.1 型式 导布辊上、下排列，单层穿布或回形穿布。 3.2 参数 见表1。 表1 主要参数 公称宽度/mm：1100*、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 公称速度/(m/min)：50、60、80、100 导布辊直径/mm：125、150、180、200 最高工作温度/℃：98（标准大气压） 注：带“*”规格数值应尽量避免采用。 4 要求 4.1 导布辊应符合GB/T 22801的有关规定。 4.2 导布辊应转动灵活，织物不跑偏，无折皱。 4.3 箱内导布辊表面水平度公差≤0.20/1000。 4.4 箱内相邻导布辊之间平行度公差≤0.20/1000。 4.5 导布辊机械密封部位渗漏量应符合JB/T 4127.1—1999规定。 4.6 箱体两侧不锈钢墙板厚度≥(3.00±0.25)mm。 4.7 气动松紧架张力应调节灵敏、动作准确。 4.8 槽体储液部位不得渗漏。 4.9 箱盖应开启灵活，操作方便。 4.10 温度自控和显示装置功能应可靠。 4.11 全机应按GB/T 17780采取安全防护措施并设置警示标志。 4.12 产品涂装应符合FZ/T 90074的规定。 5 试验方法 5.1 检验方法 5.1.1 导布辊按GB/T 22801规定检测。 5.1.2 导布辊表面水平度用水平仪检测。 5.1.3 相邻导布辊平行度用钢卷尺围绕外圆测量取差值二分之一。 5.1.4 导布辊机械密封渗漏量按JB/T 4127.1—1999检测。 5.1.5 箱体不锈钢墙板厚度用超声波测厚仪检测。 5.1.6 其余项目采用感官检测。 5.2 空车运转试验 5.2.1 试验条件：与联合机随同进行；试验时间2h；试验速度70m/min。 5.2.2 检验项目：见4.3、4.4、4.7、4.9、4.11等相关要求。
