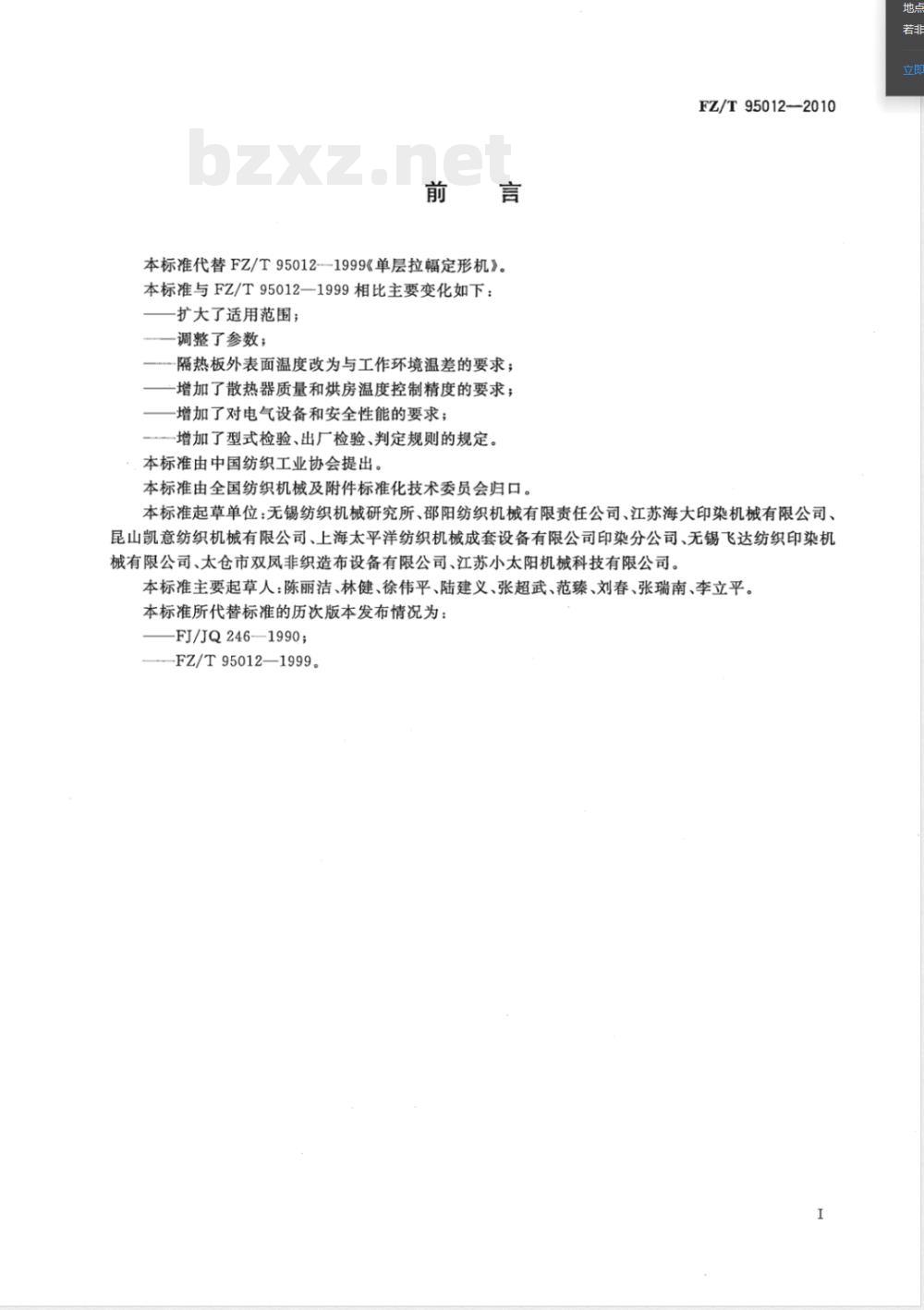

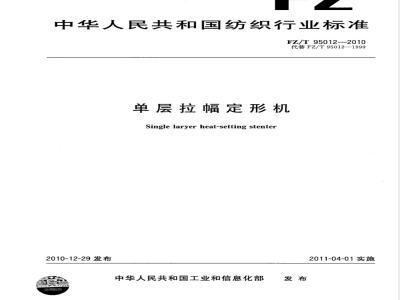

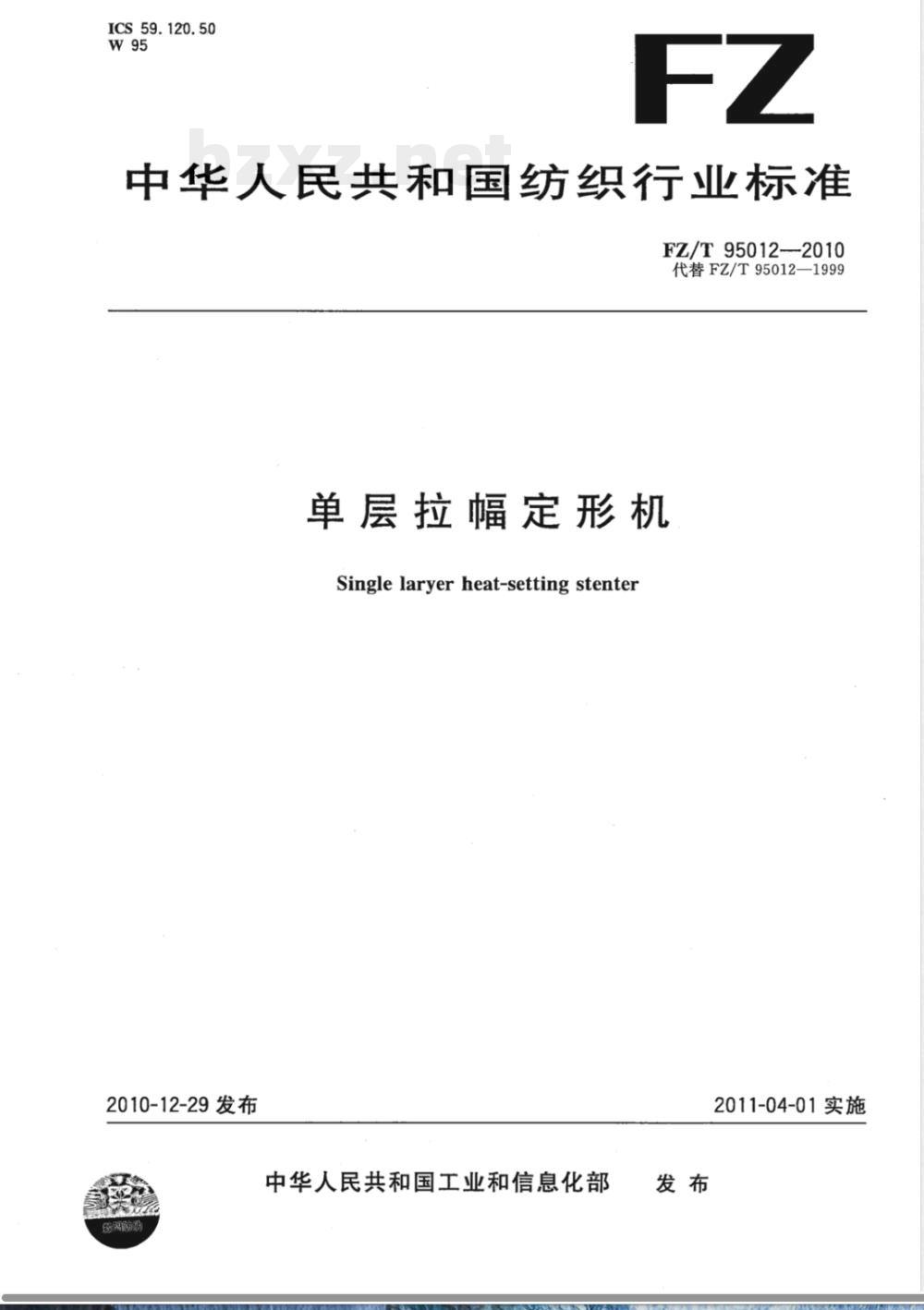

ICS 59.120.50 W95 Fz 中华人民共和国纺织行业标准 FZ/T 95012—2010 代替 FZ/T 95012—1999 单层拉幅定形机 Single layer heat-setting stenter 2010-12-29发布 中华人民共和国工业和信息化部发布 2011-04-01实施 前言 本标准代替FZ/T 95012—1999《单层拉幅定形机》。与1999版相比，本标准主要变化如下：扩大了适用范围；调整了参数；将隔热板外表面温度要求改为与工作环境温差要求；增加了散热器质量和烘房温度控制精度要求；增加了电气设备及安全性能要求；增加了型式检验、出厂检验及判定规则。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械及附件标准化技术委员会归口。 本标准起草单位：无锡纺织机械研究所、邵阳纺织机械有限责任公司、江苏海大印染机械有限公司、昆山凯意纺织机械有限公司、上海太平洋纺织机械成套设备有限公司印染分公司、无锡飞达纺织印染机械有限公司、太仓市双凤非织造布设备有限公司、江苏小太阳机械科技有限公司。 本标准主要起草人：陈丽洁、林健、徐伟平、陆建义、张超武、范臻、刘春、张瑞南、李立平。 本标准所代替标准的历次版本发布情况为：FJ/JQ 246—1990；FZ/T 95012—1999。 1 范围 本标准规定了单层拉幅定形机的型式、参数、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于化纤、混纺织物及平幅针织物、针刺类非织造布的定形机，也适用于棉、毛、化纤及其混纺织物的拉幅机加工。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17626.4—2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 92012 布铁链条 FZ/T 92039 布 3 型式及参数 型式及参数见表1。 表1 主要参数 适用织物：棉、毛、化纤、混纺织物及平幅针织物、针刺类非织造布 机器型式：热风循环式单层卧式 公称宽度/mm：1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 公称速度/(m/min)：50、60、80、100、120 热风温度/℃：100～220 热源：导热油、燃气（城市煤气、天然气、水煤气、液化石油气）、电、饱和蒸汽、热风 4 要求 4.1 机器运转应平稳，无显著振动。 4.2 全机噪声（发射声压级）≤80 dB(A)。 4.3 烘房内左、中、右温差≤5℃。 4.4 主传动减速箱及各传动部件轴承润滑良好，温升≤40℃。 4.5 在正常配置条件下，落布布面温度＜45℃。 4.6 烘房温度200℃时，隔热板外表面与工作环境温差≤15℃（烘房进、出布端除外）。 4.7 布铁链条应符合FZ/T 92012规定。 4.8 布应符合FZ/T 92039规定。 4.9 散热器及连接管道不得泄漏。
