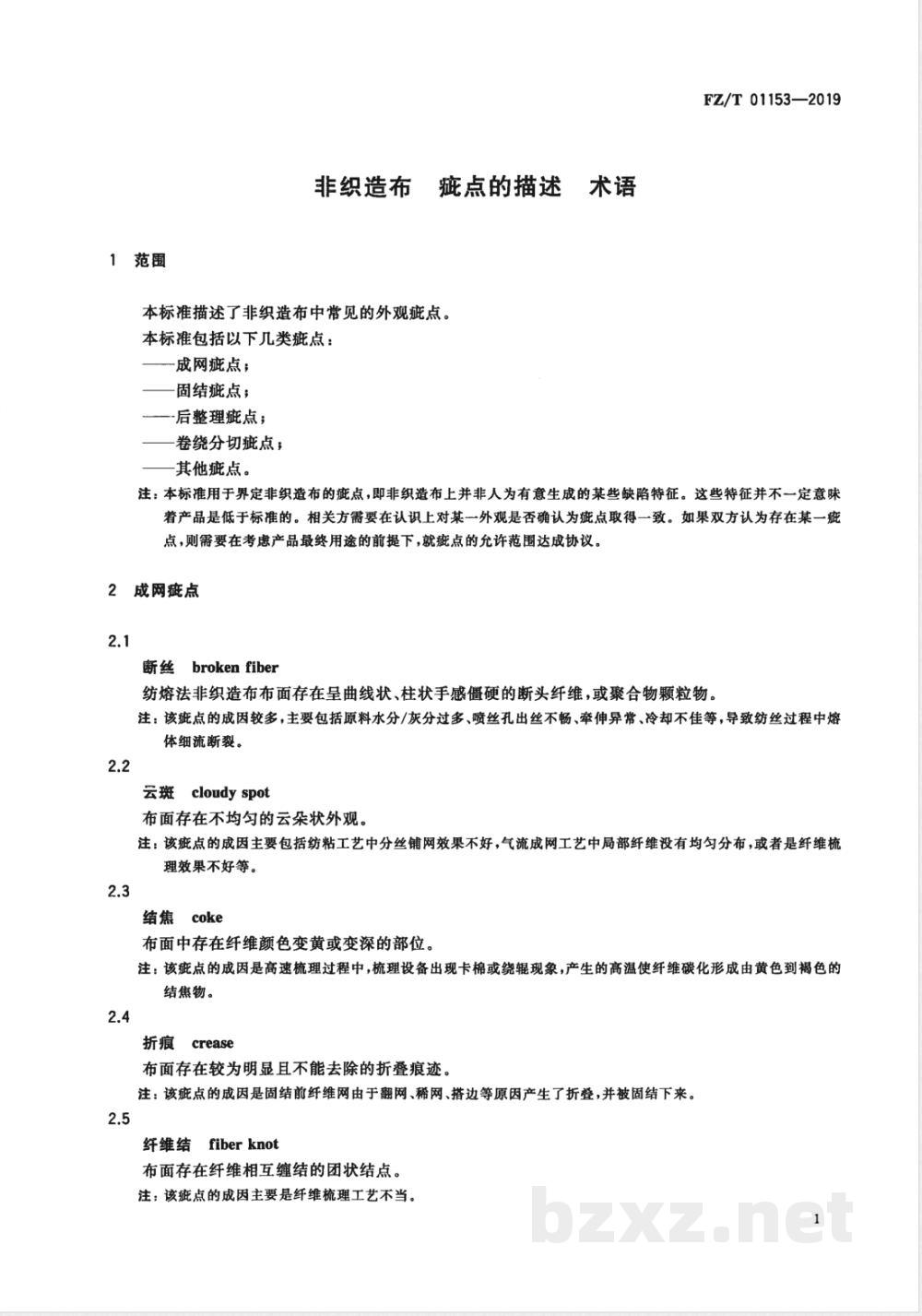

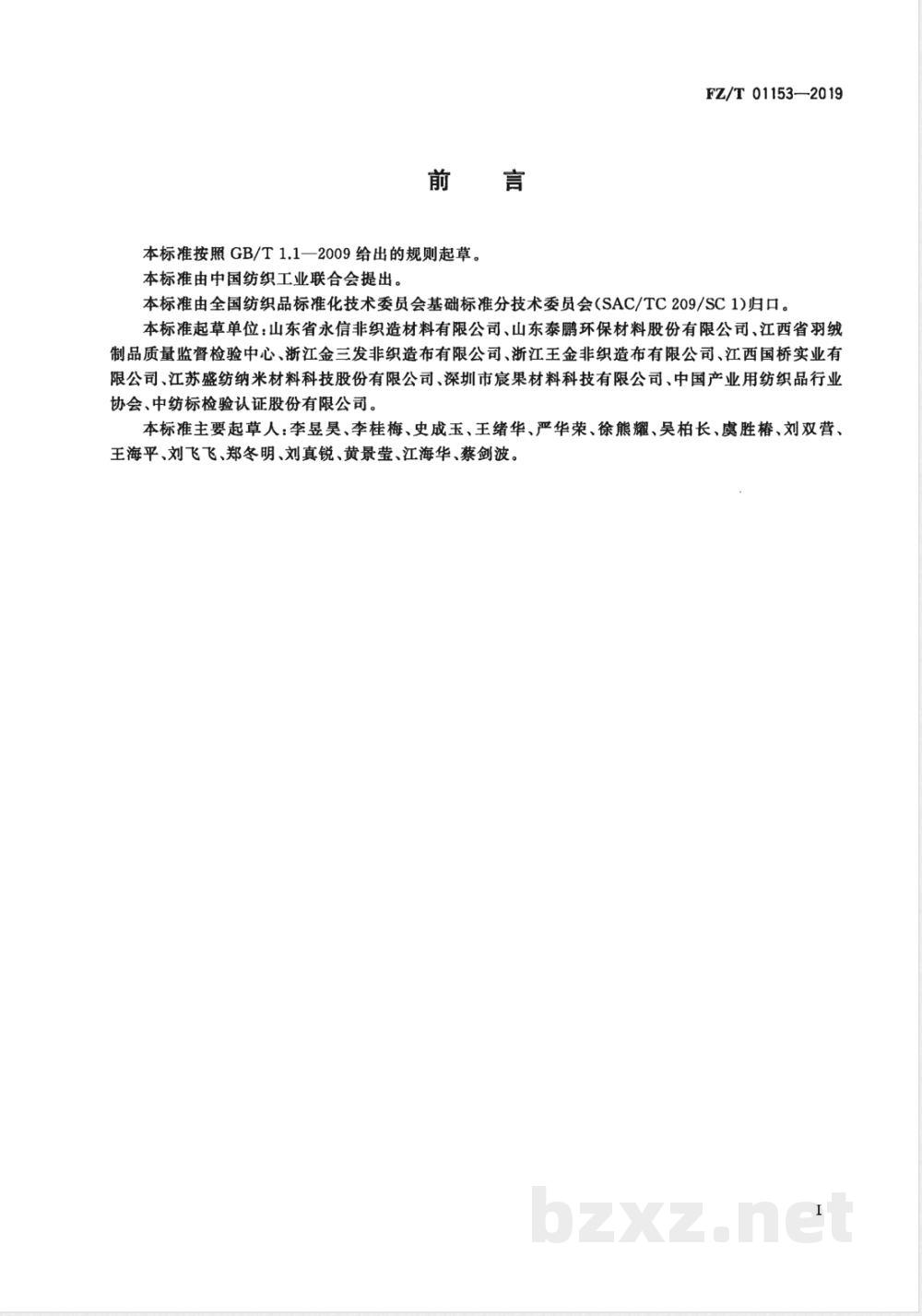

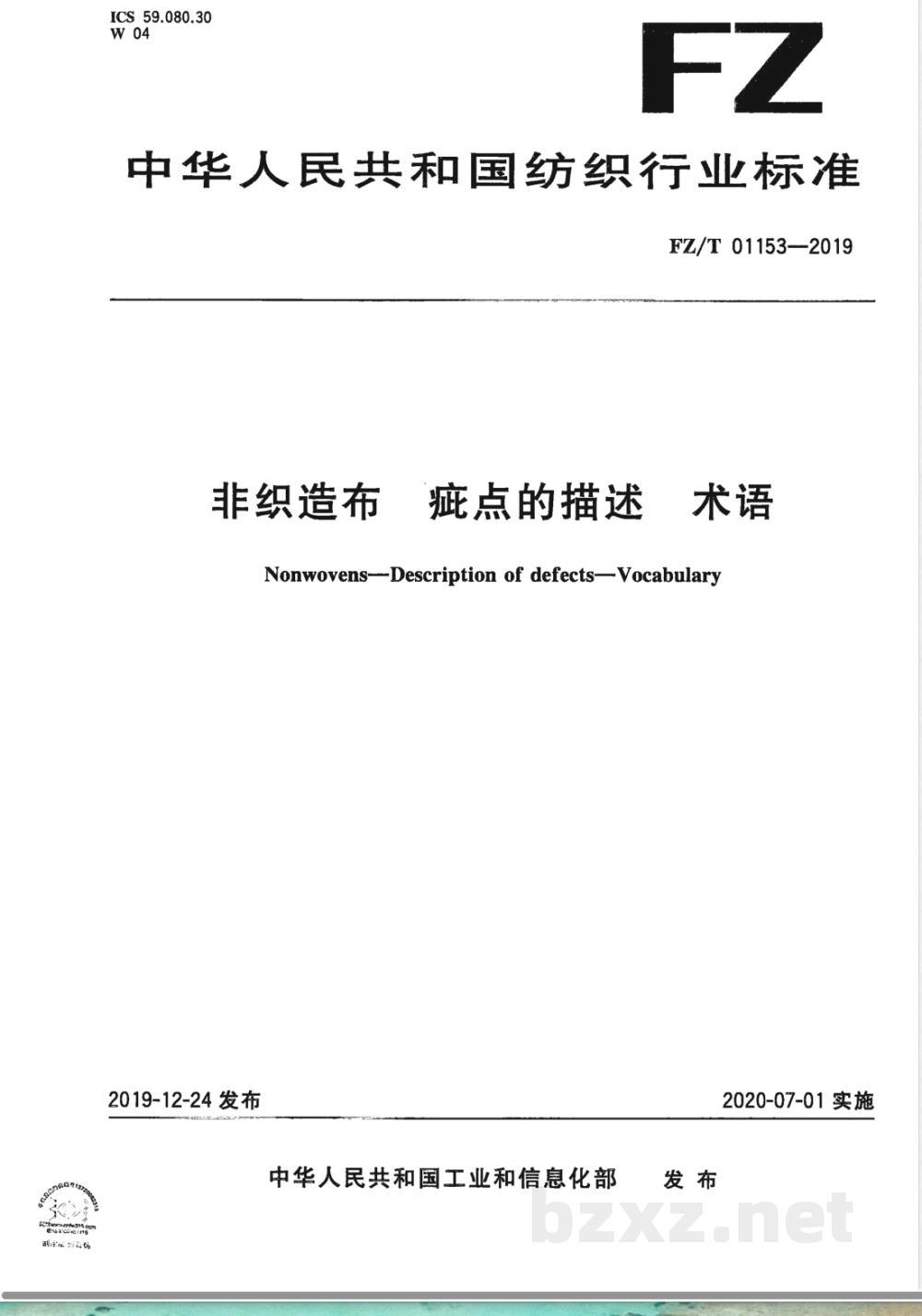

ICS 59.080.30 W04 FZ/T 01153—2019 非织造布 疵点的描述 术语 Nonwovens—Description of defects—Vocabulary 2019-12-24发布 中华人民共和国工业和信息化部发布 2020-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本标准起草单位：山东省永信非织造材料有限公司、山东泰鹏环保材料股份有限公司、江西省羽绒制品质量监督检验中心、浙江金三发非织造布有限公司、浙江王金非织造布有限公司、江西国桥实业有限公司、江苏盛纺纳米材料科技股份有限公司、深圳市宸果材料科技有限公司、中国产业用纺织品行业协会、中纺标检验认证股份有限公司。 本标准主要起草人：李昱昊、李桂梅、史成玉、王绪华、严华荣、徐熊耀、吴柏长、虞胜椿、刘双营、王海平、刘飞飞、郑冬明、刘真锐、黄景莹、江海华、蔡剑波。 1 范围 本标准描述了非织造布中常见的外观疵点。 本标准包括以下几类疵点：成网疵点、固结疵点、后整理疵点、卷绕分切疵点及其他疵点。 注：本标准用于界定非织造布的疵点，即非织造布上并非人为有意生成的缺陷特征，这些特征并不一定意味着产品低于标准。相关方应就疵点认定及允许范围达成一致。 2 成网疵点 2.1 断丝 broken fiber 纺熔法非织造布布面存在呈曲线状或柱状、手感僵硬的断头纤维，或聚合物颗粒物。 注：主要因原料水分或灰分过多、喷丝孔不畅、牵伸异常或冷却不佳等导致熔体细流断裂。 2.2 斑 cloudy spot 布面存在不均匀云朵状外观。 注：主要因纺粘分丝铺网不均、气流成网局部不均或梳理效果不良造成。 2.3 结焦 coke 布面存在颜色发黄或变深的区域。 注：因高速梳理过程中卡棉或绕辊产生高温使纤维碳化形成结焦物。 2.4 折痕 crease 布面存在明显且不可消除的折叠痕迹。 注：固结前因翻网、稀网或搭边产生折叠并被固结。 2.5 纤维结 fiber knot 布面存在纤维相互缠结形成的团状结点。 注：主要由纤维梳理工艺不当引起。 2.6 飞花 fly 布面存在飞絮形成的纤维块或纤维条，或有飞絮附着。 2.7 硬块 / 熔块 lumps / melt blob 布面存在硬质块状聚合物。 注：由熔体滴落或原料夹带硬块造成。 2.8 搭边痕 overlapped mark 交叉铺网非织造布布面存在规律性较厚或较薄的直条痕迹。 注：因搭接长度控制不当造成。 2.9 翻网 over-turned web 布面存在纤维网重叠痕迹，表现为局部偏厚或偏薄。 注：因气流或静电导致纤维网飘起或打卷并被固结。 2.10 条纹 stripe 布面存在随机或规律性条状痕迹。 注：由纺丝设备调整不当、网带透气变化或静电集聚等原因造成。 2.11 稀网 thin web 布面存在纤维密度明显稀薄区域。 注：因梳理、冷却风或抽吸风不稳定等造成。 2.12 成网不匀 uniformity web 布面单位质量分布存在差异。 3 固结疵点 3.1 轧点异常 abnormal rolling point 布面存在轧点缺失、模糊或疤痕等异常热轧现象。 注：由轧花点缺损、异物嵌入或轧辊变形造成。 3.2 起毛 fluff 布面存在较多浮露纤维。 注：因表层纤维固结不良或后整理不良造成。 3.3 轧花不明显 ginning unclear 压花型非织造布表面凹凸感不明显。 注：因轧机温度偏低或压力不足造成。
