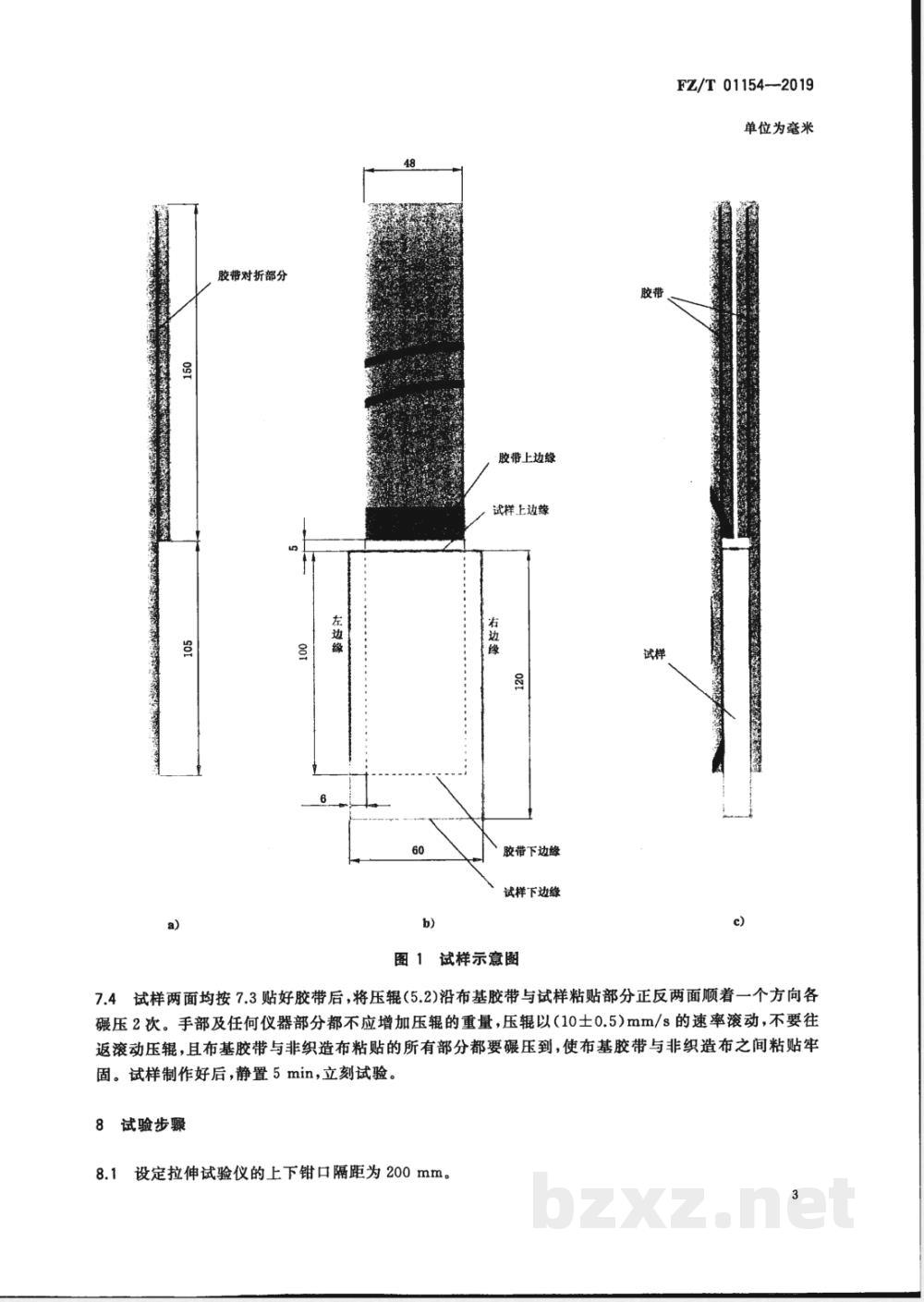

ICS 59.080.30 W04 FZ/T 01154—2019 非织造布粘结牢度试验方法 Test method for bonding strength of nonwovens 2019-12-24发布 中华人民共和国工业和信息化部发布 2020-07-01实施 前言 本标准按照GB/T 1.1—2009标准给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1）归口。 本标准起草单位：山东泰鹏环保材料股份有限公司、广东宝泓新材料股份有限公司、江西省羽绒制品质量监督检验中心、浙江王金非织造布有限公司、江西国桥实业有限公司、天津工业大学、深圳市宸果材料科技有限公司、中纺标检验认证股份有限公司、中国产业用纺织品行业协会。 本标准主要起草人：张静、李桂梅、赵立环、韩玉茹、申景山、朱宏伟、张清学、王海平、夏磊、周思远、刘飞飞、郑冬明、刘真锐、赵瑾瑜、蔡剑波。 1 范围 本标准规定了测定非织造布粘结牢度的试验方法。 本标准适用于表面无涂层或无复合层的非织造布。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2792 胶粘带剥离强度的试验方法 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 3.1 粘结牢度 bonding strength 反映非织造布纤维间的粘结程度，用非织造布在一定条件下的纤维分离状态来表征。 4 原理 将非织造布正反两面各贴上一层胶带，在规定条件下使用等速伸长拉伸试验仪将非织造布与胶带分离，观察非织造布边缘纤维分离状态及胶带上粘附纤维情况，评定粘结牢度等级。 5 仪器和材料 5.1 胶带：采用剥离强度为6.0 N/cm～7.5 N/cm的布基胶带，宽度（48±1）mm。 5.2 压辊：钢质圆柱压辊，直径（85±2.5）mm，宽（50±1）mm，包覆约6 mm橡胶层，硬度（80±5）邵氏A，质量（2222±100）g。 5.3 等速伸长拉伸试验仪： 5.3.1 力值误差不超过±1%，夹钳间距误差不超过±1 mm。 5.3.2 数据采集频率不少于每秒8次。 5.3.3 拉伸速度100 mm/min，精度±10%。 5.3.4 隔距长度200 mm，误差不超过±1 mm。 5.3.5 夹钳应保证试样不打滑、不剪切。 5.3.6 夹钳宽度不小于50 mm。 6 调湿和试验用大气 按GB/T 6529规定的标准大气条件对试样进行调湿和试验。 7 试样准备 7.1 试验前，将胶带与非织造布在标准大气条件下放置至少24 h或至调湿平衡。 7.2 每个样品剪取两组试样：纵向与横向，每组不少于5块。试样尺寸为长度（120±1）mm，宽度（60±0.5）mm。 7.3 剪取长度405 mm布基胶带，一端对折粘合（对折长度150 mm），另一端居中贴于试样一面，胶带下边缘距试样下边缘20 mm，左右各距边缘6 mm，上边缘距试样上边缘不超过5 mm；另一面同样处理。胶带取出后15 s内必须完成粘贴。 7.4 两面贴胶带后，用压辊沿粘贴区域正反两面各碾压2次，单向滚压，速度（10±0.5）mm/s。
