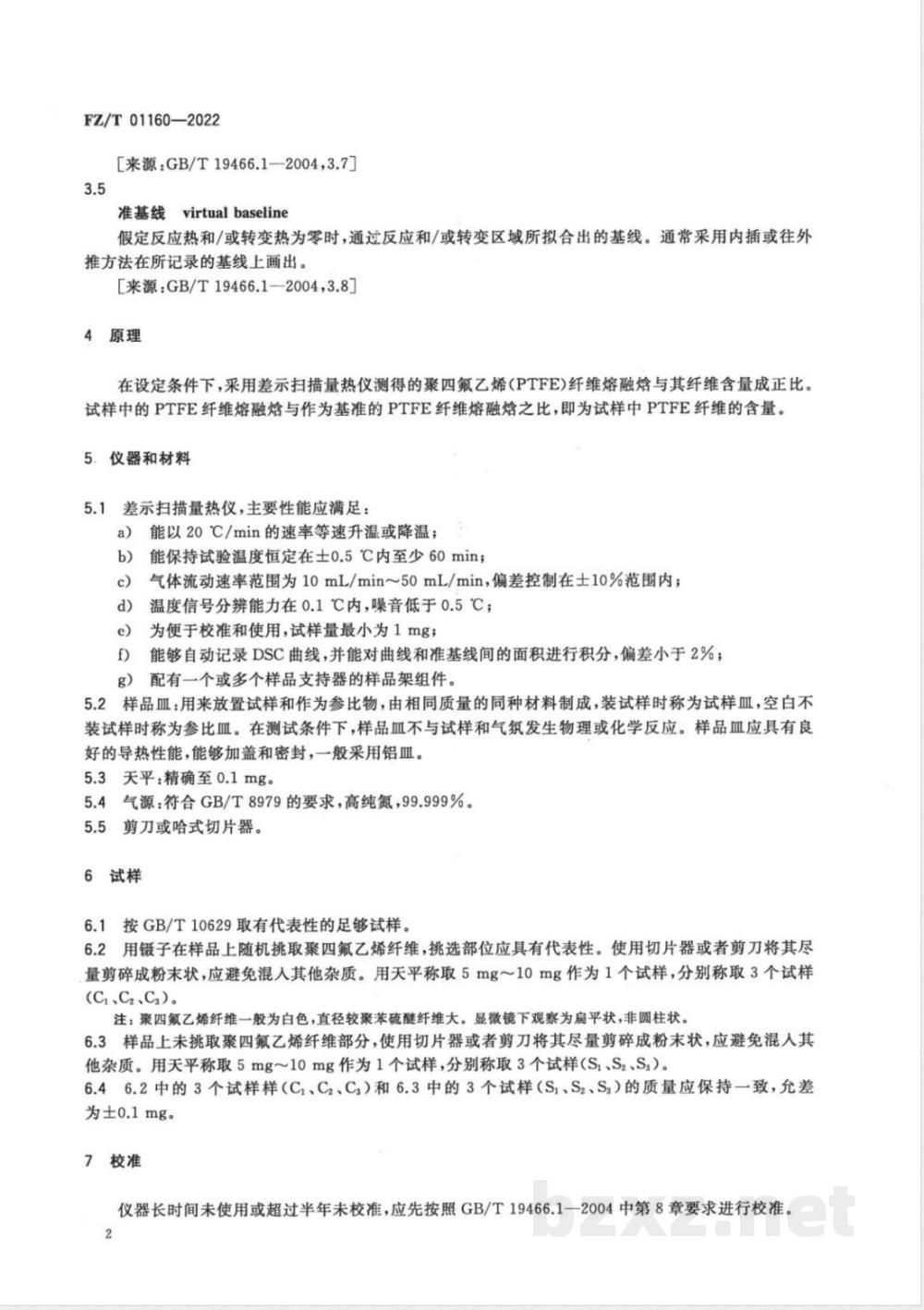

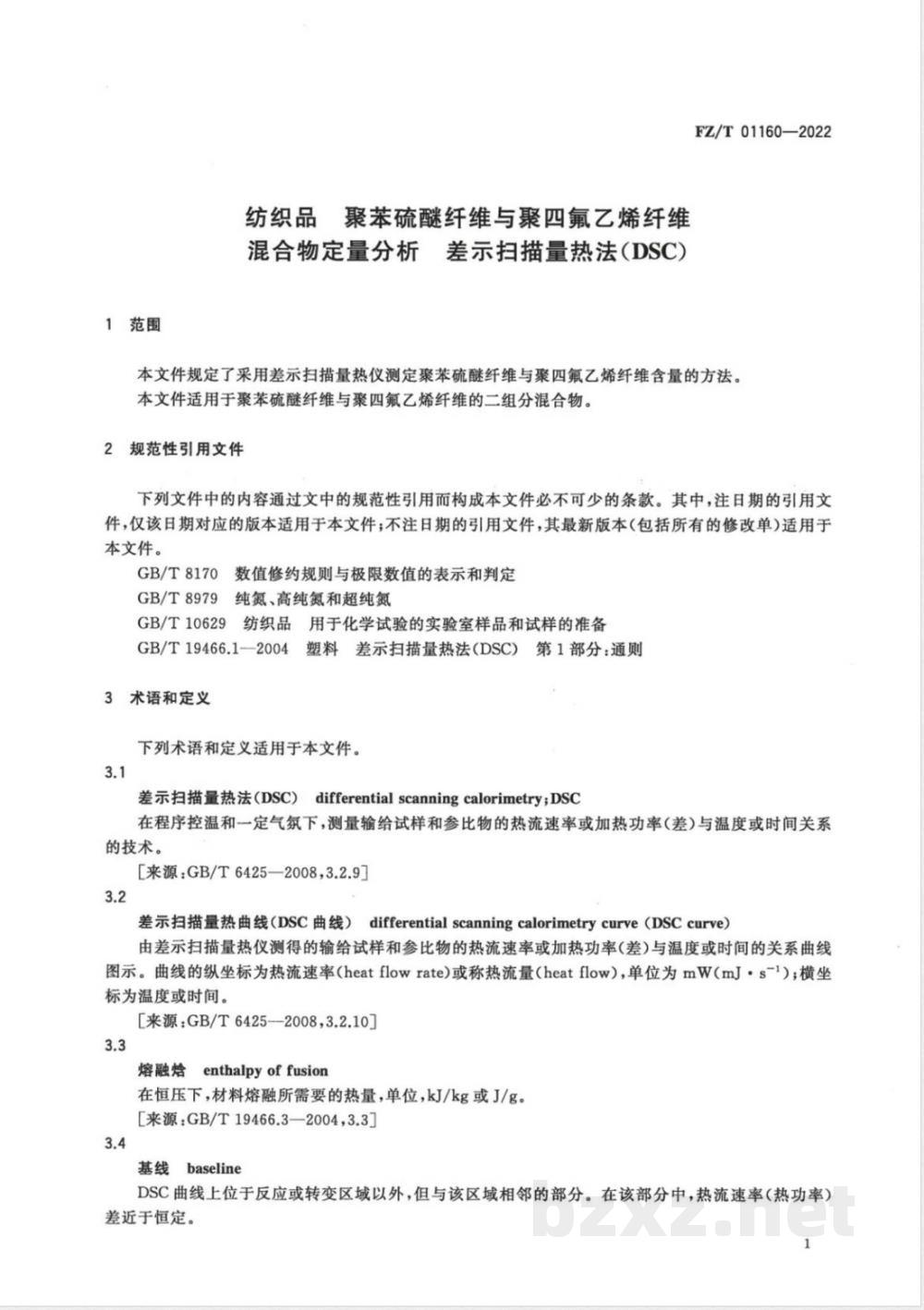

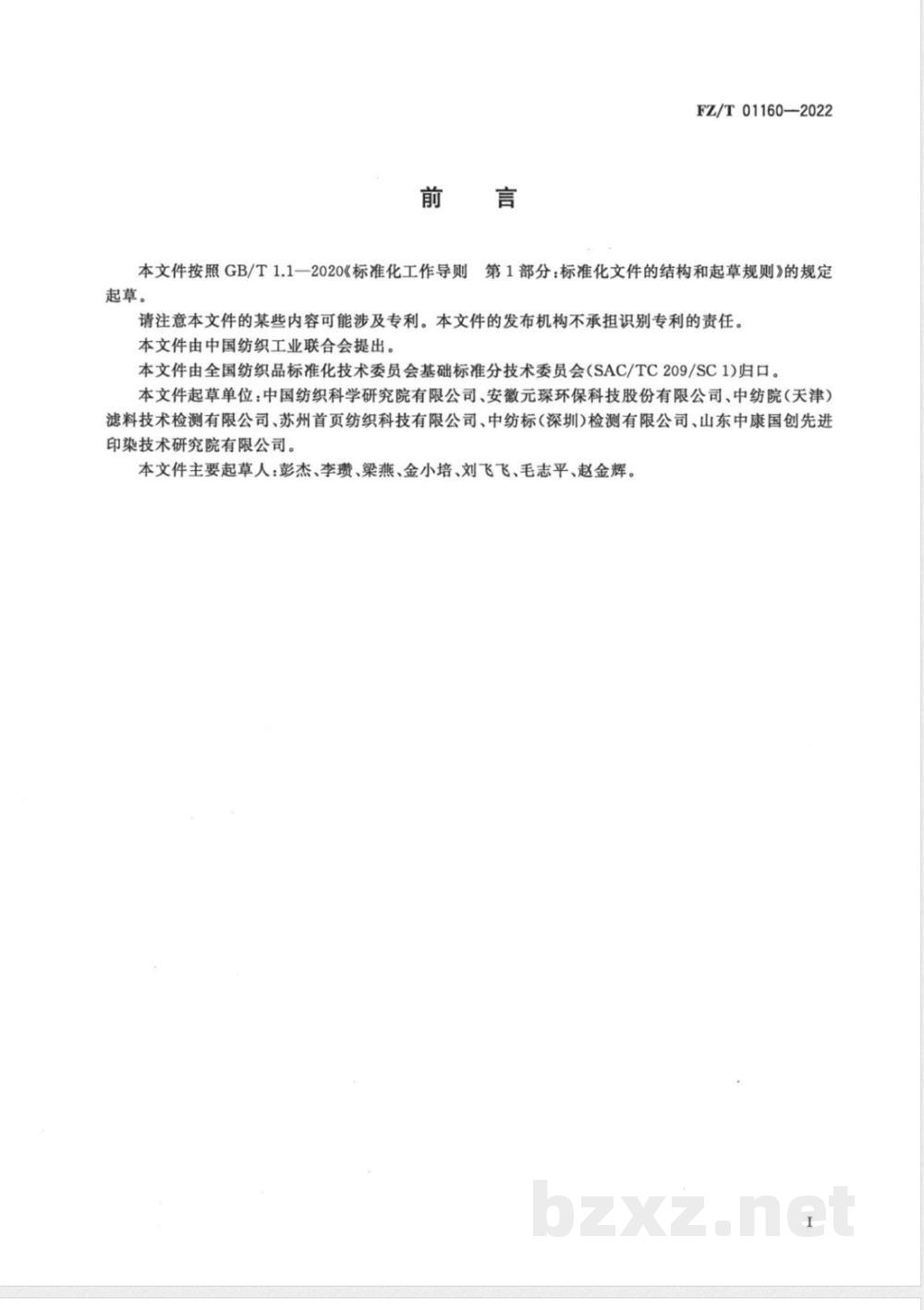

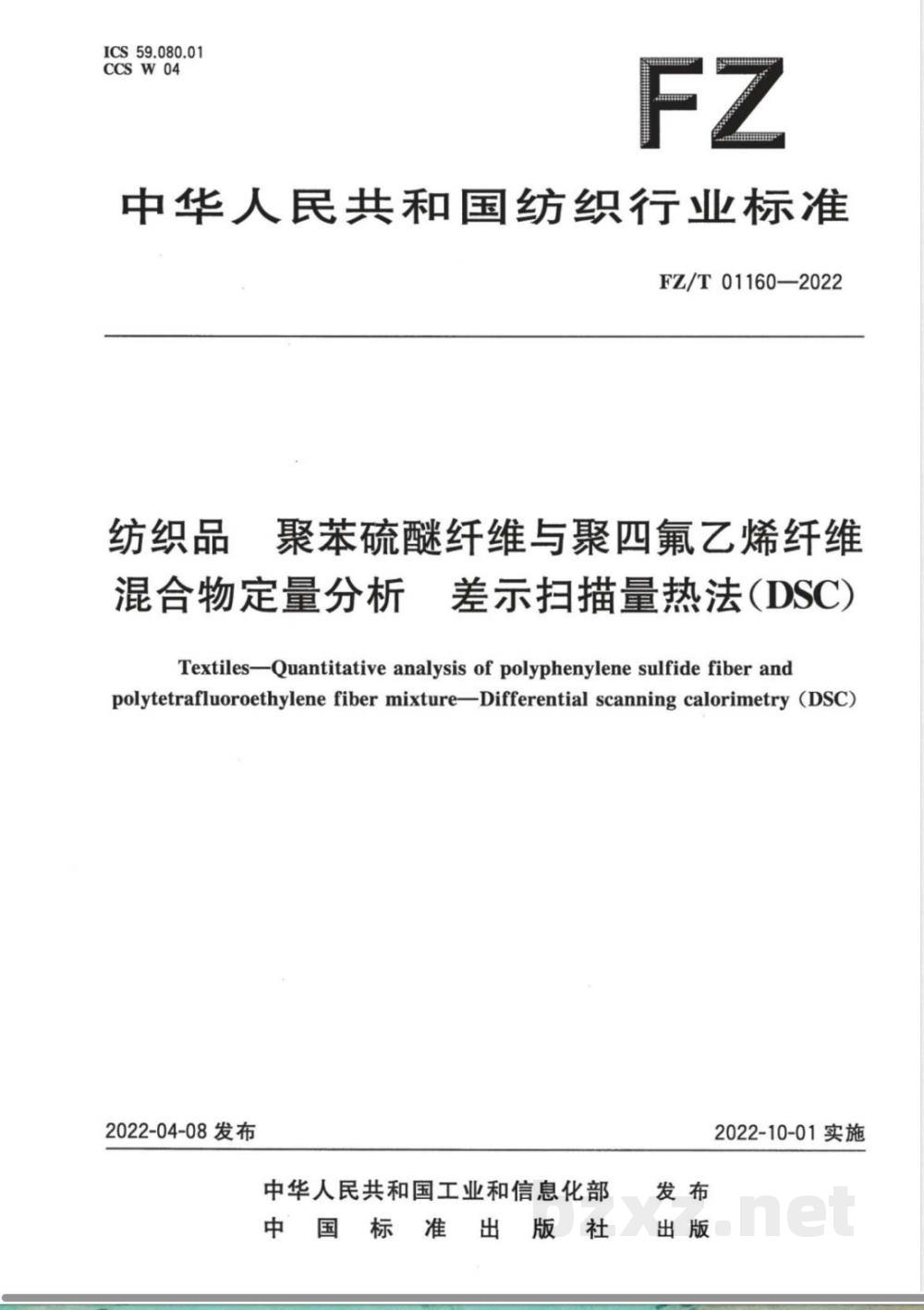

ICS 59.080.01 CCS W 04 FZ 中华人民共和国纺织行业标准 FZ/T 01160—2022 纺织品：聚苯硫醚纤维与聚四氟乙烯纤维混合物定量分析（差示扫描量热法 DSC） Textiles — Quantitative analysis of polyphenylene sulfide fibre and polytetrafluoroethylene fibre mixture — Differential scanning calorimetry (DSC) 2022-04-08发布 2022-10-01实施 中华人民共和国工业和信息化部发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件的部分内容可能涉及专利，发布机构不承担识别专利的责任。 本文件由中国纺织工业联合会提出。 本文件由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本文件起草单位：中国纺织科学研究院有限公司、安徽元琛环保科技股份有限公司、中纺院（天津）滤料技术检测有限公司、苏州首页纺织科技有限公司、中纺标（深圳）检测有限公司、山东中康国创先进印染技术研究院有限公司。 本文件主要起草人：彭杰、李瓒、梁燕、金小培、刘飞飞、毛志平、赵金辉。 1 范围 本文件规定了采用差示扫描量热仪测定聚苯硫醚纤维与聚四氟乙烯纤维含量的方法。 本文件适用于聚苯硫醚纤维与聚四氟乙烯纤维组成的二组分混合物。 2 规范性引用文件 下列文件中的内容通过规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅适用于该版本，不注日期的引用文件其最新版本（包括修改单）适用。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8979 纯氮、高纯氮和超纯氮 GB/T 10629 纺织品用于化学试验的实验室样品和试样的准备 GB/T 19466.1—2004 塑料 差示扫描量热法（DSC）第1部分：通则 3 术语和定义 3.1 差示扫描量热法（DSC） 在程序控温及一定气氛下，测量试样与参比物之间热流速率或加热功率差与温度或时间关系的技术。 3.2 差示扫描量热曲线（DSC曲线） 由差示扫描量热仪得到的热流速率（或热流量）随温度或时间变化的曲线，其中纵坐标为热流速率（mW），横坐标为温度或时间。 3.3 熔融焓 在恒压条件下材料熔融所需的热量，单位为kJ/kg或J/g。 3.4 基线 DSC曲线中位于反应或转变区域之外但相邻的部分，该区域热流差近似恒定。 3.5 准基线 假定反应热或转变热为零时，通过相关区域拟合得到的基线，通常采用内插或外推方法获得。 4 原理 在规定测试条件下，采用差示扫描量热仪测得聚四氟乙烯（PTFE）纤维的熔融焓，其与纤维含量成正比。试样中PTFE纤维熔融焓与标准PTFE纤维熔融焓之比，即为试样中PTFE纤维含量。 5 仪器和材料 5.1 差示扫描量热仪应满足以下要求： — 可实现20℃/min的升降温速率； — 温度恒定精度±0.5℃，保持至少60min； — 气体流量10 mL/min～50 mL/min，偏差±10%； — 温度分辨率0.1℃以内，噪声低于0.5℃； — 最小试样量1 mg； — 可自动记录DSC曲线并进行面积积分，误差小于2%； — 配备样品支撑器组件。 5.2 样品皿 用于放置试样与参比物，由相同质量、相同材料制成。装有试样时为试样皿，未装样时为参比皿。
