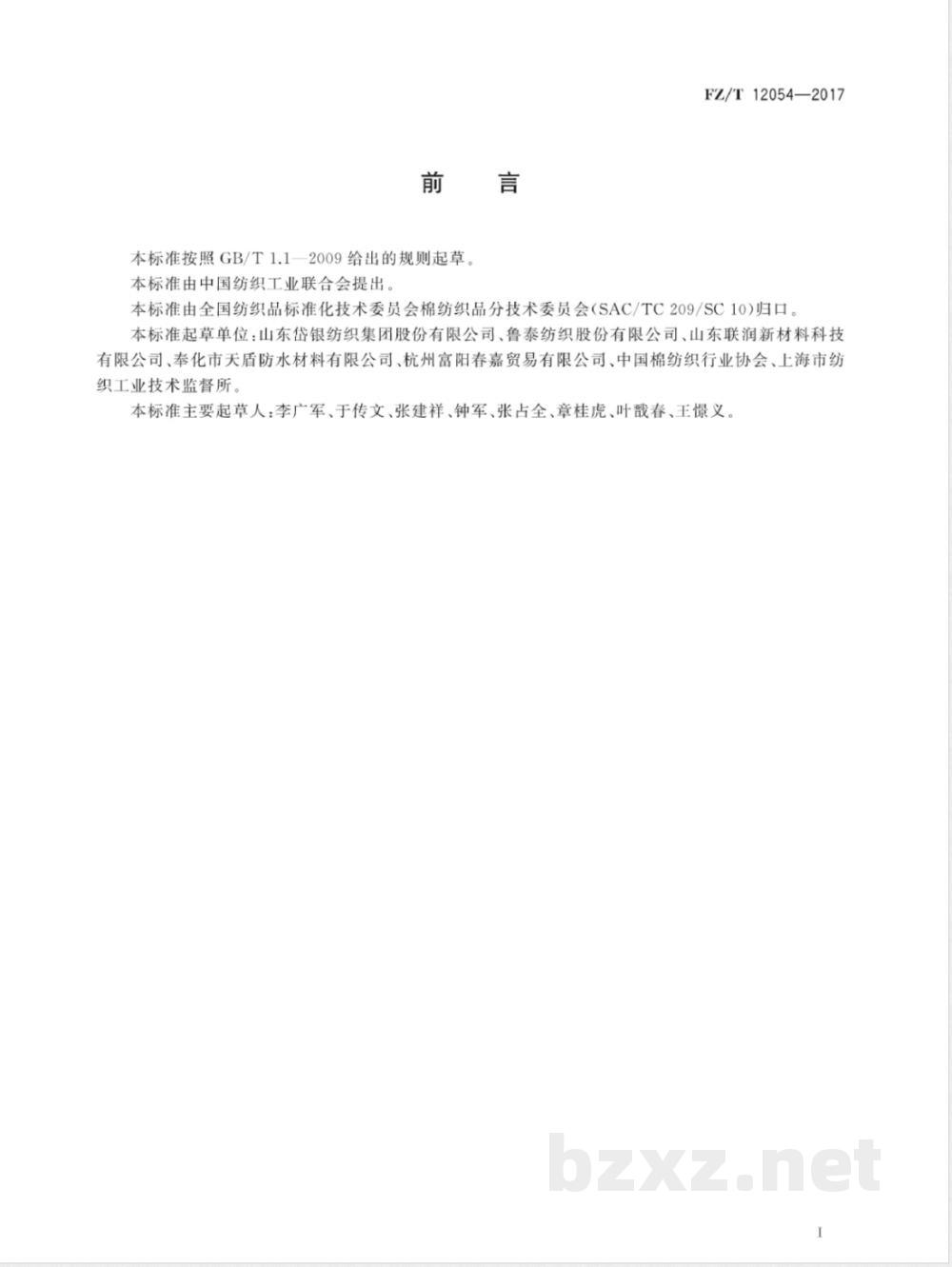

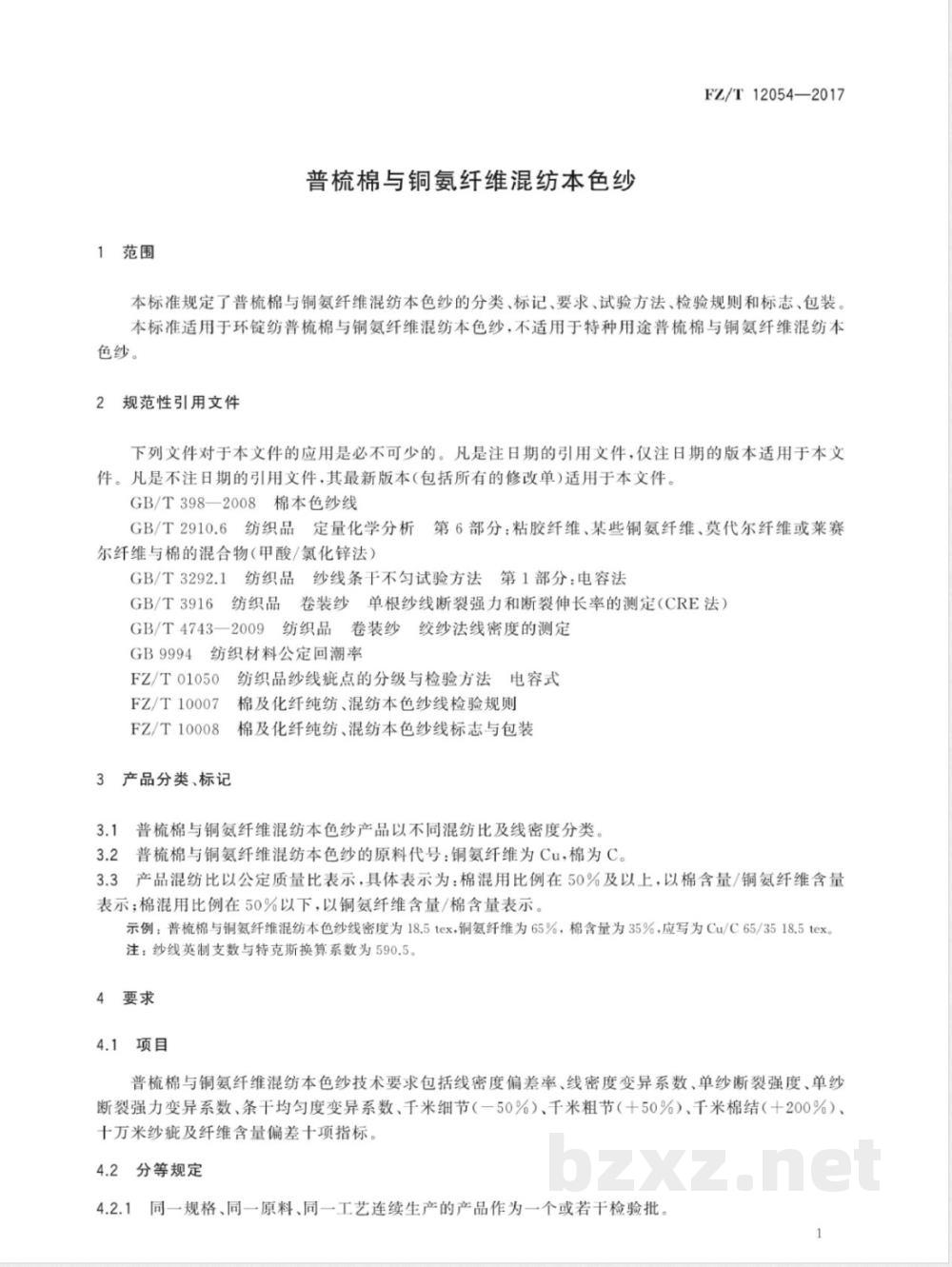

ICS59.080.20 W12 FZ 中华人民共和国纺织行业标准 FZ/T12054—2017 普梳棉与铜氨纤维混纺本色纱 Carded cotton and cupro blended grey yarn 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口。 本标准起草单位：山东岱银纺织集团股份有限公司、鲁泰纺织股份有限公司、山东联润新材料科技有限公司、奉化市天盾防水材料有限公司、杭州富阳春嘉贸易有限公司、中国棉纺织行业协会、上海市纺织工业技术监督所。 本标准主要起草人：李广军、于传文、张建祥、钟军、张占全、章桂虎、叶哉春、王憬义。 1 范围 本标准规定了普梳棉与铜氨纤维混纺本色纱的分类、标记、要求、试验方法、检验规则及标志、包装。 本标准适用于环锭纺普梳棉与铜氨纤维混纺本色纱，不适用于特种用途产品。 2 规范性引用文件 GB/T398—2008 棉本色纱线 GB/T2910.6 纺织品定量化学分析（铜氨纤维与棉混合物） GB/T3292.1 纺织品纱线条干不匀试验方法（电容法） GB/T3916 纺织品单纱断裂强力和断裂伸长率测定（CRE法） GB/T4743—2009 纺织品卷装纱线线密度测定 GB9994 纺织材料公定回潮率 FZ/T01050 纱线疵点分级与检验方法 FZ/T10007 棉及化纤纯纺、混纺本色纱线检验规则 FZ/T10008 棉及化纤纯纺、混纺本色纱线标志与包装 3 产品分类、标记 3.1 产品按混纺比及线密度分类。 3.2 原料代号：铜氨纤维为Cu，棉为C。 3.3 混纺比表示规则：当棉含量≥50%时用棉/铜氨表示；当铜氨含量≥50%时用铜氨/棉表示。 示例：线密度18.5tex，铜氨65%，棉35%，表示为Cu/C65/3518.5tex。 4 要求 4.1 项目 技术要求包括：线密度偏差率、线密度变异系数、单纱断裂强度、单纱断裂强力变异系数、条干均匀度变异系数、千米细节（-50%）、千米粗节（+50%）、千米棉结（+200%）、十万米纱疵及纤维含量偏差共10项指标。 4.2 分等规定 同一规格、同一原料、同一工艺连续生产的产品作为一个或若干检验批。 产品质量等级分为优等品、一等品、二等品，低于二等品为等外品。 质量等级按考核项目中最低一项进行评定。 4.3 技术要求 铜氨纤维含量≥50%的混纺本色纱技术要求如下： 公称线密度9.0～11.0tex：线密度偏差率±2.5%，线密度变异系数2.0%～4.0%，单纱断裂强度约14.5～10.5 cN/tex。 公称线密度11.1～13.0tex：单纱断裂强度约14.9～10.9 cN/tex。 公称线密度13.1～16.0tex：单纱断裂强度约15.3～11.3 cN/tex。 公称线密度16.1～20.0tex：单纱断裂强度约15.7～11.5 cN/tex。 （后续表2内容未完整识别）
