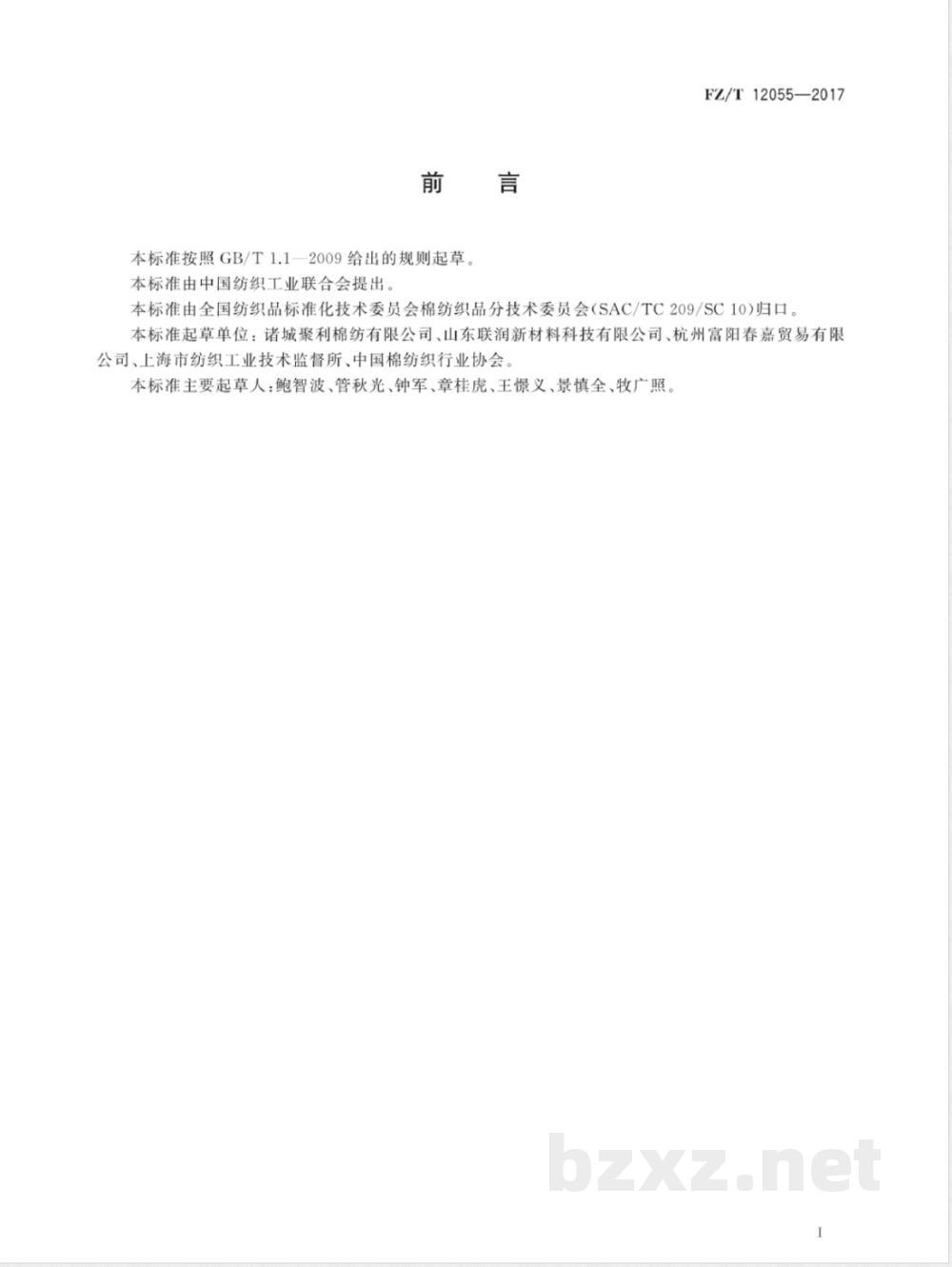

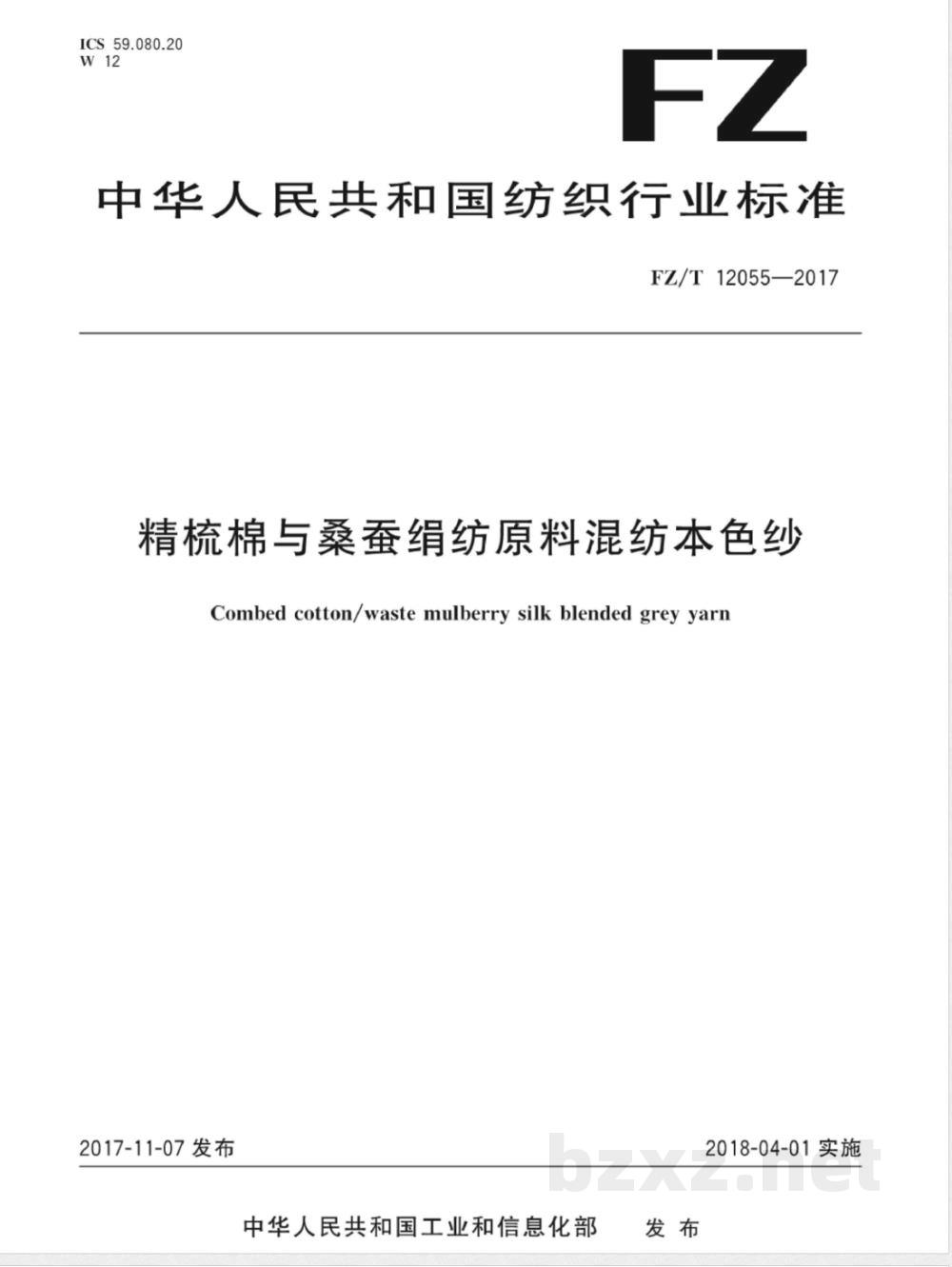

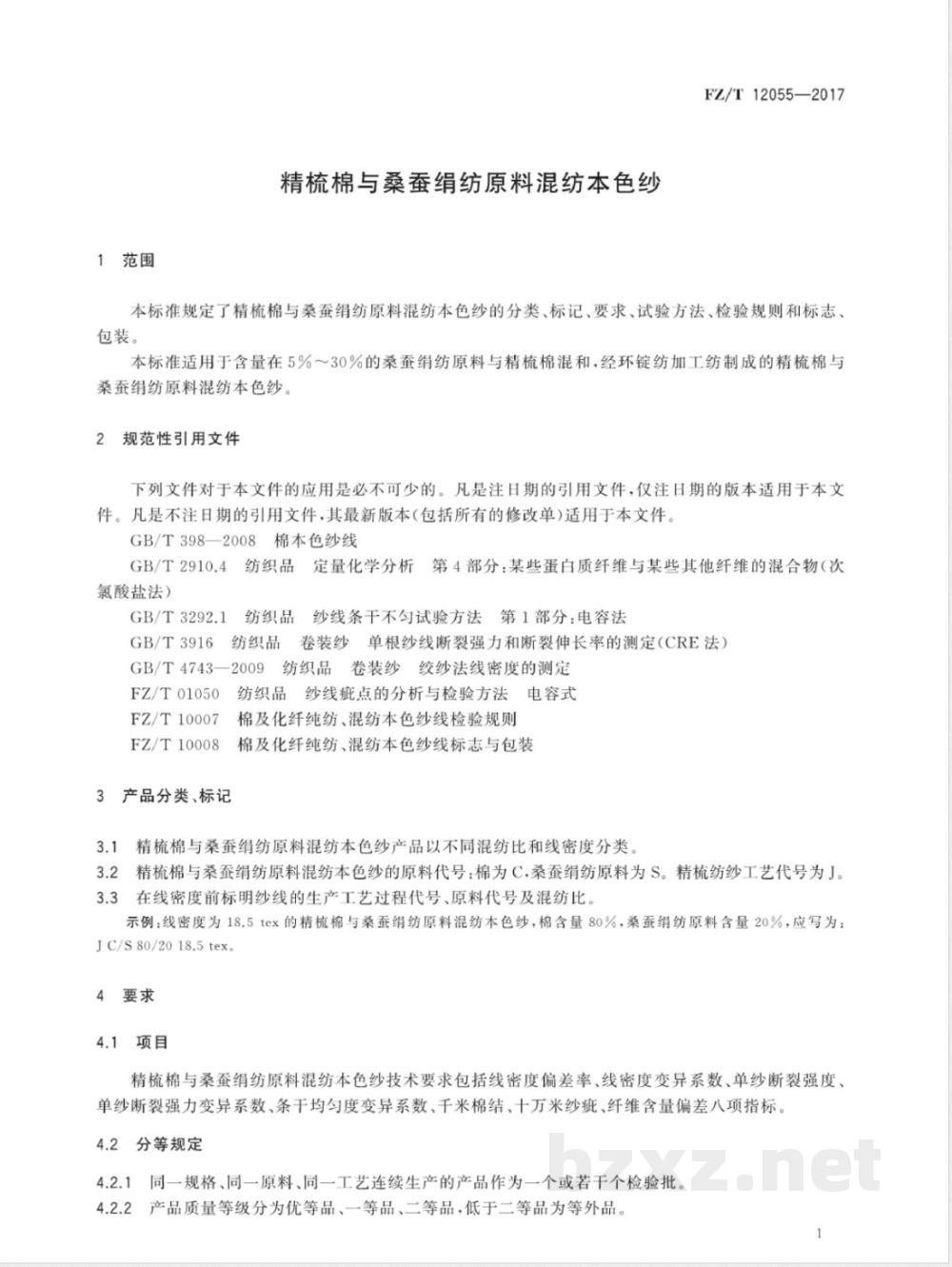

ICS59.080.20 W12 FZ 中华人民共和国纺织行业标准 FZ/T12055—2017 精梳棉与桑蚕绢纺原料混纺本色纱 Combed cotton / waste mulberry silk blended grey yarn 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会棉纺织品分技术委员会（SAC/TC209/SC10）归口。 本标准起草单位：诸城聚利棉纺有限公司、山东联润新材料科技有限公司、杭州富阳春嘉贸易有限公司、上海市纺织工业技术监督所、中国棉纺织行业协会。 本标准主要起草人：鲍智波、管秋光、钟军、章桂虎、王憬义、景慎全、牧广照。 1 范围 本标准规定了精梳棉与桑蚕绢纺原料混纺本色纱的分类、标记、要求、试验方法、检验规则及标志、包装。 本标准适用于含量为5%～30%的桑蚕绢纺原料与精梳棉混合，经环锭纺加工制成的混纺本色纱。 2 规范性引用文件 GB/T398—2008 棉本色纱线 GB/T2910.4 纺织品定量化学分析（次氯酸盐法） GB/T3292.1 纺织品纱线条干不匀试验方法（电容法） GB/T3916 纺织品单纱断裂强力和断裂伸长率测定（CRE法） GB/T4743—2009 纺织品卷装纱线线密度测定 FZ/T01050 纱线疵点的分级与检验方法 FZ/T10007 棉及化纤纯纺、混纺本色纱线检验规则 FZ/T10008 棉及化纤纯纺、混纺本色纱线标志与包装 3 产品分类、标记 3.1 产品按混纺比及线密度分类。 3.2 原料代号：棉为C，桑蚕绢纺原料为S，精梳纺纱工艺代号为J。 3.3 产品标记在纱线线密度前标明工艺代号、原料代号及混纺比。 示例：线密度18.5tex的产品，棉80%，桑蚕绢纺20%，表示为JC/S80/2018.5tex。 4 要求 4.1 项目 技术要求包括：线密度偏差率、线密度变异系数、单纱断裂强度、单纱断裂强力变异系数、条干均匀度变异系数、千米棉结、十万米纱疵、纤维含量偏差共8项指标。 4.2 分等规定 同一规格、同一原料、同一工艺连续生产的产品作为一个或若干检验批。 产品质量等级分为优等品、一等品、二等品，低于二等品为等外品。 质量等级按考核项目中最低一项进行评定。 4.3 技术要求 不同公称线密度范围的技术要求如下： 公称线密度8.1～11.0tex：线密度偏差率±2.0%～±2.5%，线密度变异系数2.0%～4.0%，单纱断裂强度约15.5～12.5 cN/tex，断裂强力变异系数约12.0%～14.0%。 公称线密度11.1～13.0tex：单纱断裂强度约15.0～12.5 cN/tex，变异系数11.0%～13.0%。 公称线密度13.1～16.0tex：单纱断裂强度约15.0～12.5 cN/tex，变异系数10.5%～12.5%。 公称线密度16.1～20.0tex：单纱断裂强度约15.5～13.0 cN/tex。 公称线密度20.1～24.0tex：单纱断裂强度约15.5～13.0 cN/tex。 公称线密度24.1～31.0tex：单纱断裂强度约16.0～14.0 cN/tex。 公称线密度31.1tex及以上：单纱断裂强度约16.0～14.0 cN/tex。
