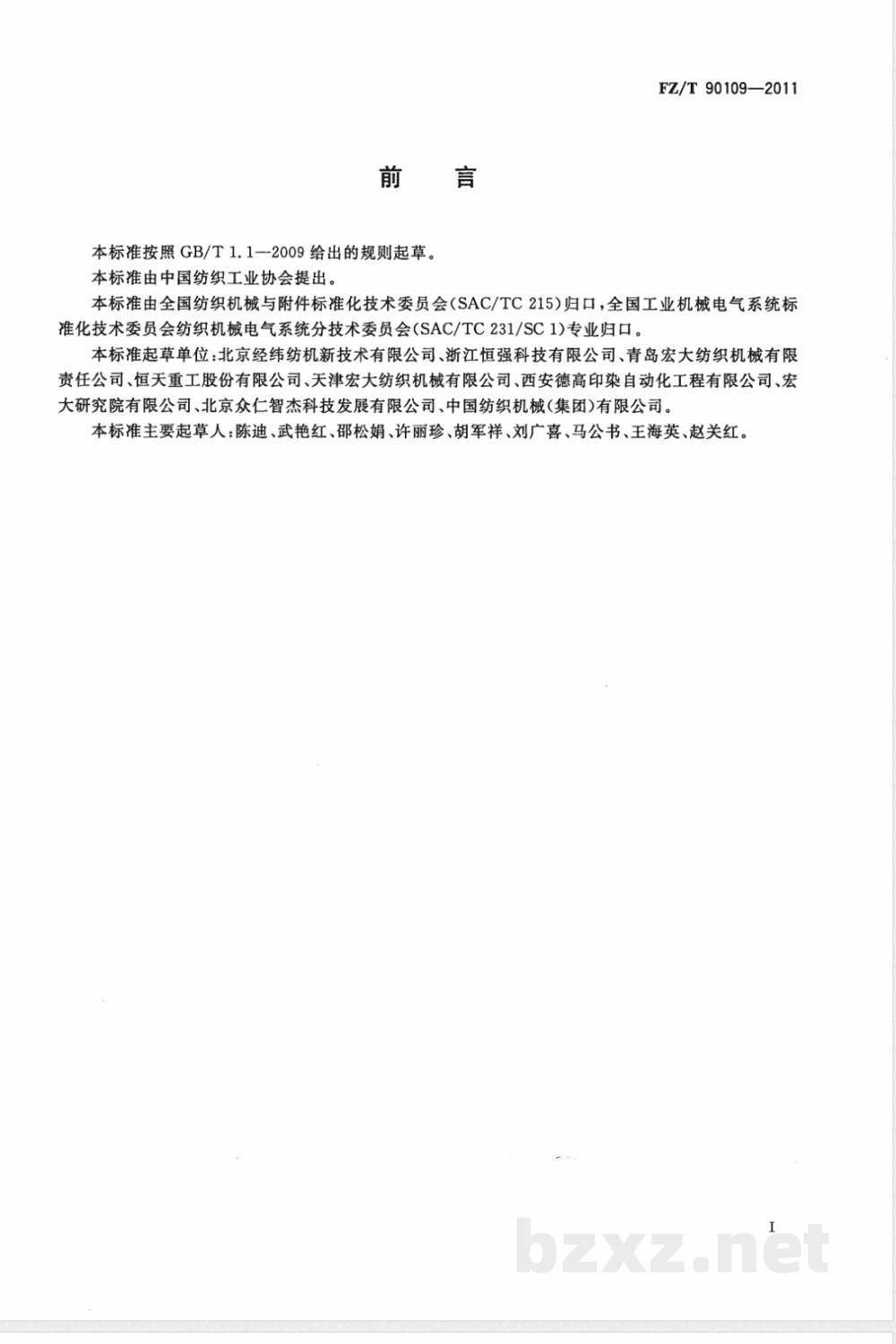

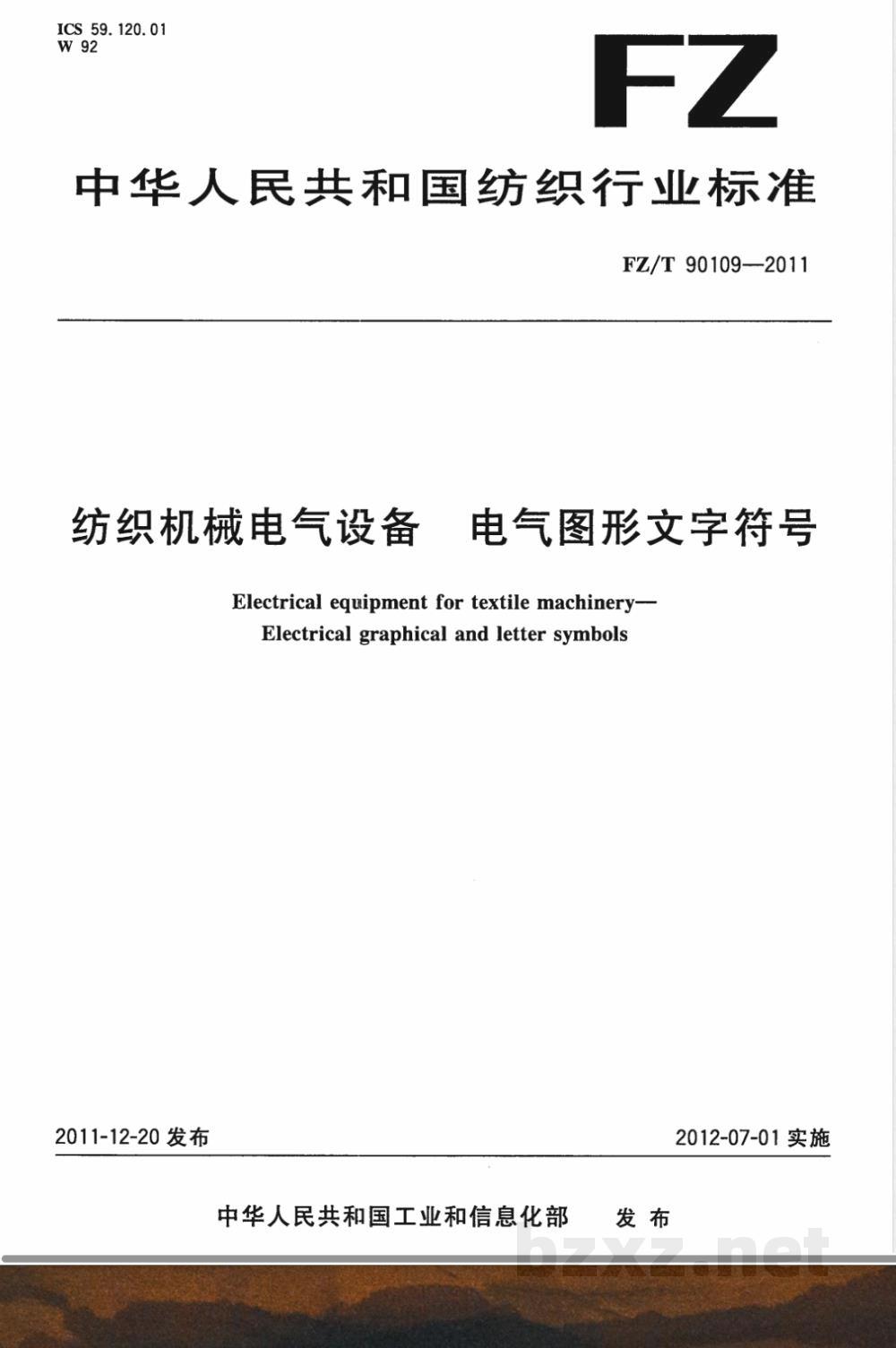

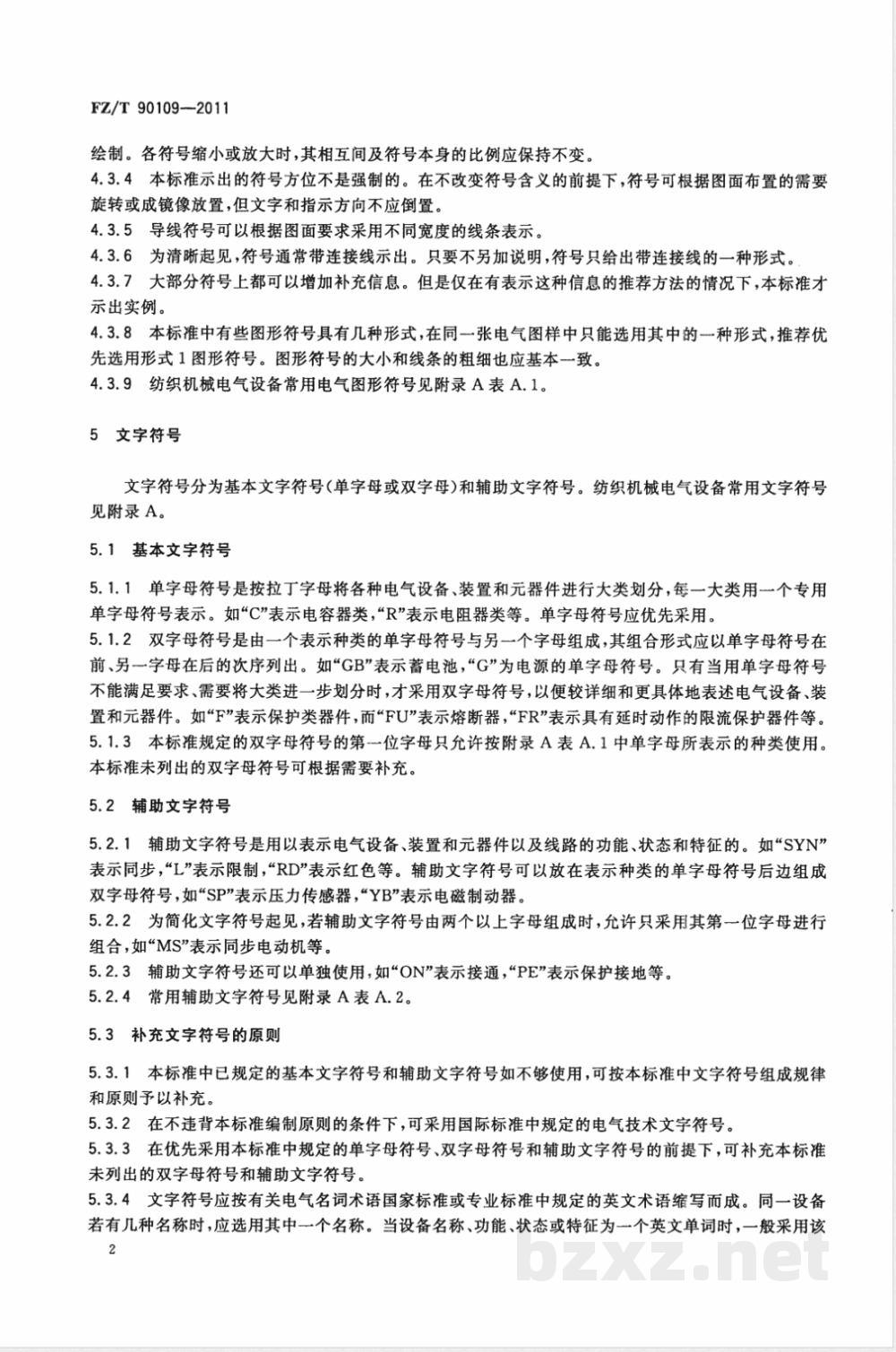

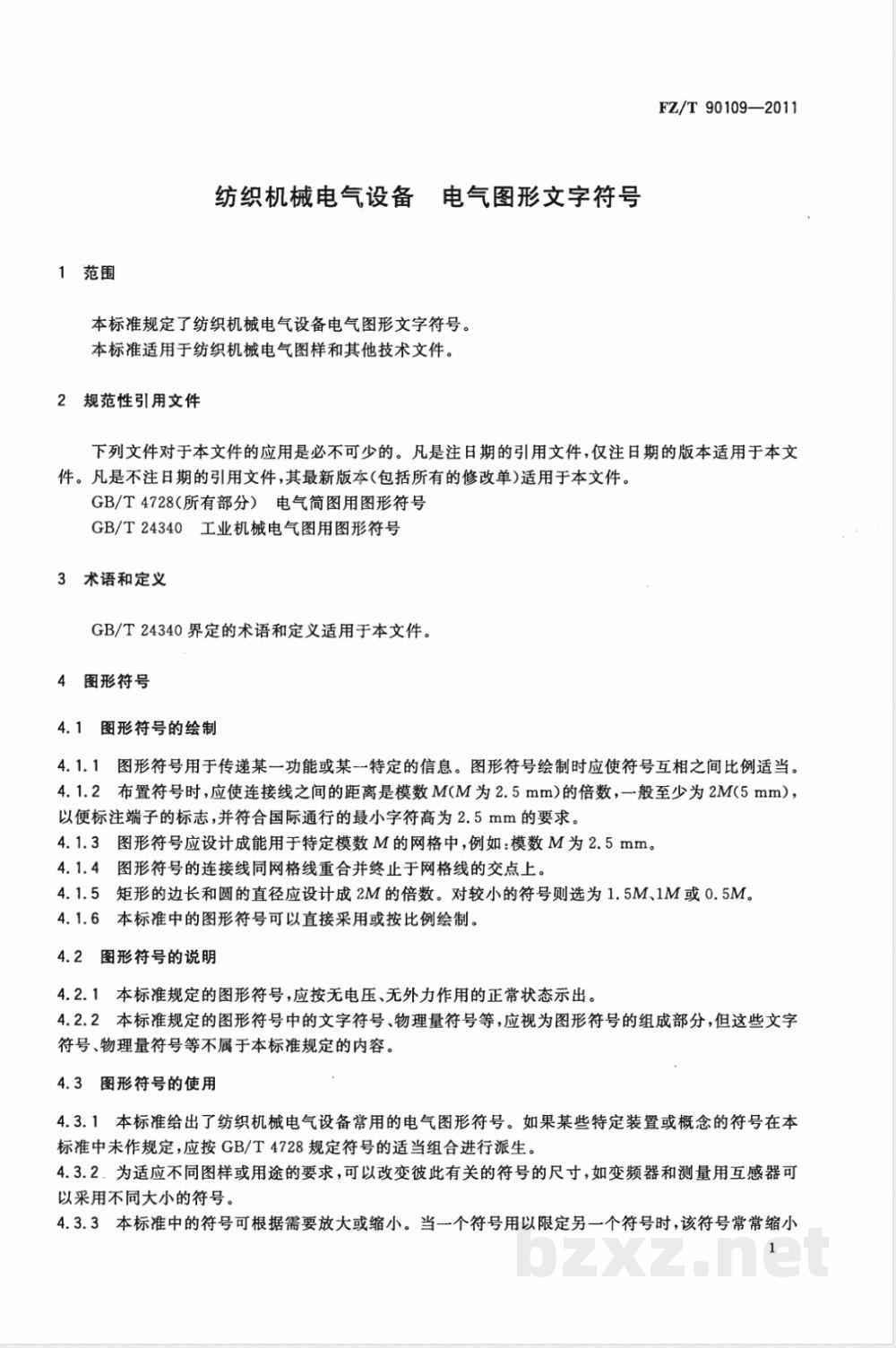

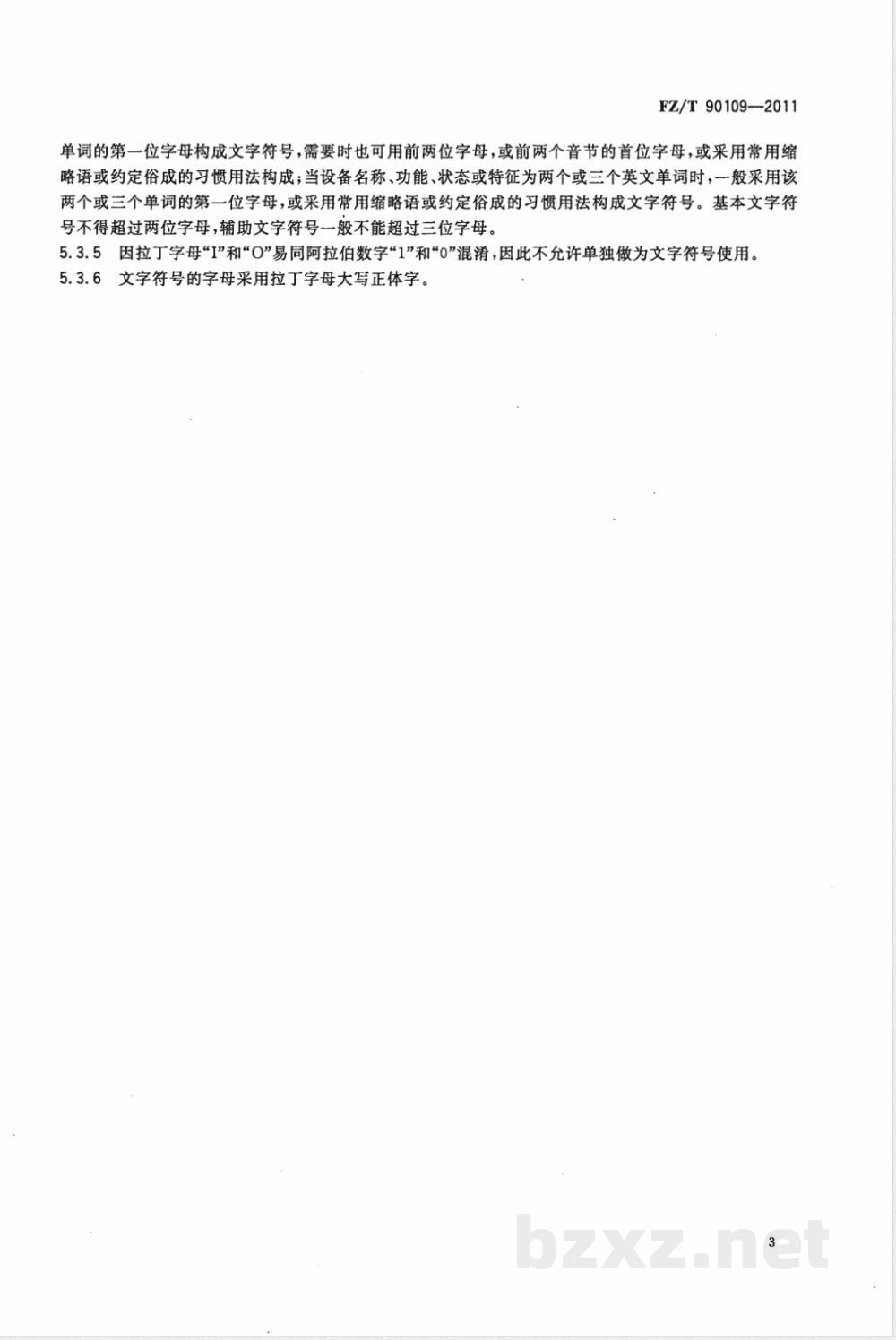

ICS 59.120.01 W92 FZ 中华人民共和国纺织行业标准 FZ/T 90109—2011 纺织机械电气设备 电气图形文字符号 Electrical equipment for textile machinery — Electrical graphical and letter symbols 2011-12-20 发布 中华人民共和国工业和信息化部 发布 2012-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。 本标准起草单位：北京经纬纺机新技术有限公司、浙江恒强科技有限公司、青岛宏大纺织机械有限责任公司、恒天重工股份有限公司、天津宏大纺织机械有限公司、西安德高印染自动化工程有限公司、宏大研究院有限公司、北京众仁智杰科技发展有限公司、中国纺织机械（集团）有限公司。 本标准主要起草人：陈迪、武艳红、邵松娟、许丽珍、胡军祥、刘广喜、马公书、王海英、赵关红。 1 范围 本标准规定了纺织机械电气设备电气图形文字符号。 本标准适用于纺织机械电气图样及其他技术文件。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 4728（所有部分） 电气简图用图形符号 GB/T 24340 工业机械电气图用图形符号 3 术语和定义 GB/T 24340界定的术语和定义适用于本文件。 4 图形符号 4.1 图形符号的绘制 图形符号用于传递某一功能或特定信息，绘制时应保证符号之间比例适当。 符号布置时连接线间距应为模数M（M=2.5mm）的倍数，一般不少于2M（5mm），以便标注端子标志，并满足国际字符高度2.5mm要求。 图形符号应设计在特定模数M网格中，连接线应与网格线重合并终止于交点。 矩形边长及圆直径应为2M倍数，小符号可采用1.5M、1M或0.5M。 本标准图形符号可按比例直接使用或绘制。 4.2 图形符号说明 图形符号按无电压、无外力作用的正常状态表示。 符号中的文字符号、物理量符号等为图形符号组成部分，但不属于本标准规定内容。 4.3 图形符号使用 本标准给出纺织机械电气设备常用电气图形符号，未规定部分可按 GB/T 4728 组合派生。 符号尺寸可根据图样需求调整，如变频器、互感器等可采用不同尺寸。 符号可放大或缩小，但比例应保持一致。 符号可旋转或镜像使用，但文字及方向不得倒置。 导线可用不同线宽表示。 符号可增加补充信息，但需符合推荐表达方式。 同一图样中应统一选用同一形式符号。 5 文字符号 文字符号分为基本文字符号（单字母或双字母）和辅助文字符号。 5.1 基本文字符号 单字母符号按拉丁字母对电气设备进行大类划分，如 C 表示电容器类，R 表示电阻器类。 单字母符号应优先采用。 双字母符号由单字母与另一字母组合，用于进一步分类，如 GB 表示蓄电池类等。
