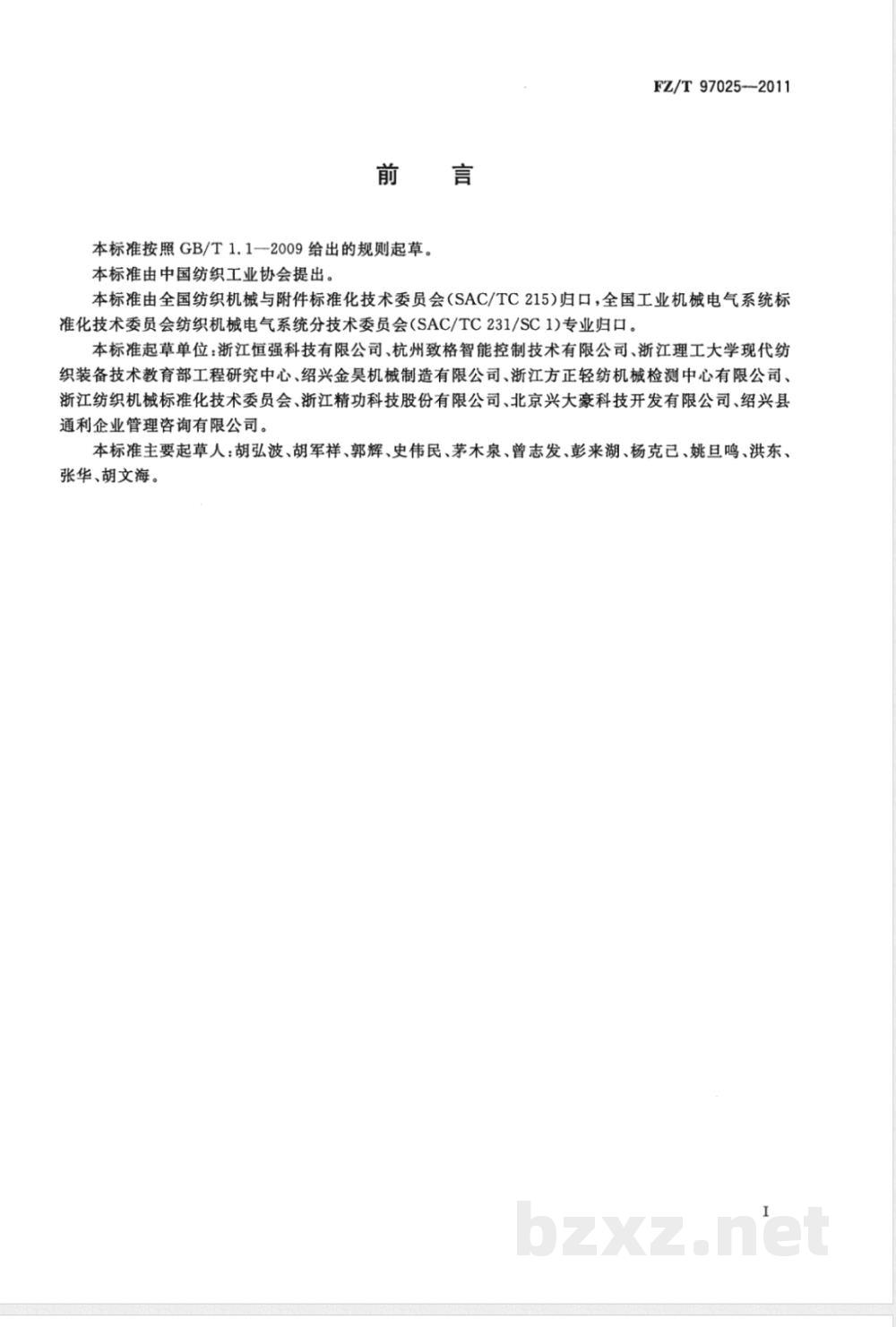

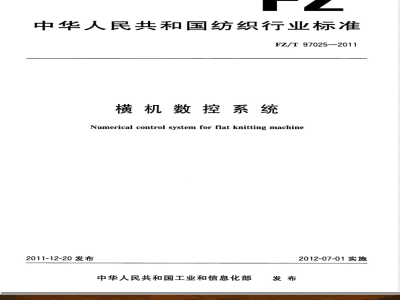

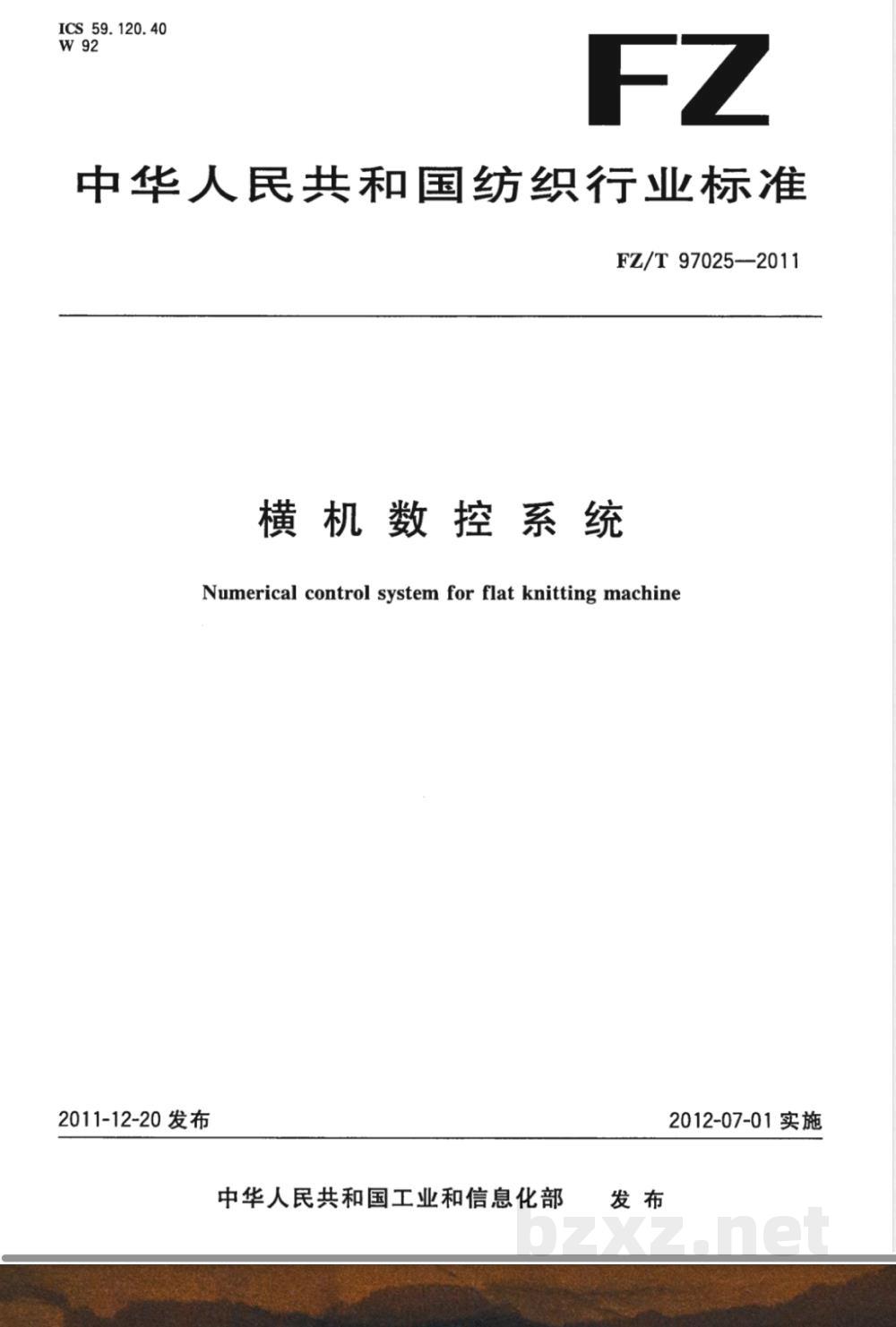

ICS 59.120.40 W92 中华人民共和国纺织行业标准 FZ/T 97025—2011 横机数控系统 Numerical Control System for Flat Knitting Machine 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。 本标准起草单位：浙江恒强科技有限公司、杭州致格智能控制技术有限公司、浙江理工大学现代纺织装备技术教育部工程研究中心、绍兴金昊机械制造有限公司、浙江方正轻纺机械检测中心有限公司、浙江纺织机械标准化技术委员会、浙江精功科技股份有限公司、北京兴大豪科技开发有限公司、绍兴县通利企业管理咨询有限公司。 本标准主要起草人：胡弘波、胡军祥、郭辉、史伟民、茅木泉、曾志发、彭来湖、杨克己、姚旦鸣、洪东、张华、胡文海。 1 范围 本标准规定了横机数控系统的要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于具有翻针、集圈、移圈等针法，以及挑孔、提花、嵌花、明收针和暗收针等基本组织编织功能的横机数控系统。该系统由输入/输出装置、数控装置、信号反馈装置、驱动装置和执行装置等组成（以下简称“数控系统”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 191 包装储运图示标志 GB/T 9969 工业产品使用说明书 总则 GB/T 13384 机电产品包装通用技术条件 GB/T 16935.1—2008 低压系统内设备的绝缘配合 第1部分：原理、要求和试验 GB/T 17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.6 电磁兼容试验和测量技术 射频场感应的传导骚扰抗扰度试验 GB/T 17626.11 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 GB/T 21067—2007 工业机械电气设备 电磁兼容 通用抗扰度要求 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90089.3 纺织机械铭牌 针织机械铭牌内容 FZ/T 90103—1999 针织横机词汇 FZ/T 97020—2009 电脑针织横机 3 术语和定义 FZ/T 90103—1999、GB/T 21067—2007、GB/T 17626.2～17626.6 和 GB/T 17626.11 界定的以及下列术语和定义适用于本文件。 3.1 集散控制（Distributed Control） 以分散的控制适应分散的控制对象，以集中的监视和操作达到掌握全局目的的一种控制方式。 3.2 续织（Continued Knit） 横机系统在编织花型过程中，由于断电或控制命令等原因被中断，在未改变编织花型文件和机头位置的前提下，系统重启后能够从中断点继续编织的能力。 3.3 电子选针器（Needle Selector） 可驱动一个或多个选针装置的器件，一般由线圈包或压电陶瓷以及选针片或其他元件组成。 4 要求 4.1 功能 4.1.1 适应性 数控系统应适配单、双或多个成圈系统，并适用于 FZ/T 97020—2009 中规定的公称宽度、机号和针数。 4.1.2 输入和输出 系统应具备图形化人机交互界面，并提供标准输入输出接口，如 USB 接口、以太网接口、无线网络接口等。应至少具备一种文件交互接口（如 USB 接口）用于花型文件传输；当系统集成集散控制功能时，应具备网络接口。 4.1.3 花型存储 系统应能存储不少于 40 个花型，存储空间不少于 4MB。花型信息应包含基本花样信息及程控页动作信息。 4.1.4 花型处理 花型文件应可根据生产需要进行调用和在线编辑，操作应方便。 4.1.5 参数设定 系统应能够对系统参数（如针零位、机头左右限位、机号等）及工作参数（如花版起始针、高速编织、低速编织、机头回转距离等）进行标定和设置。
