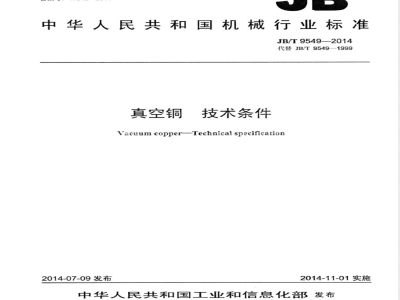

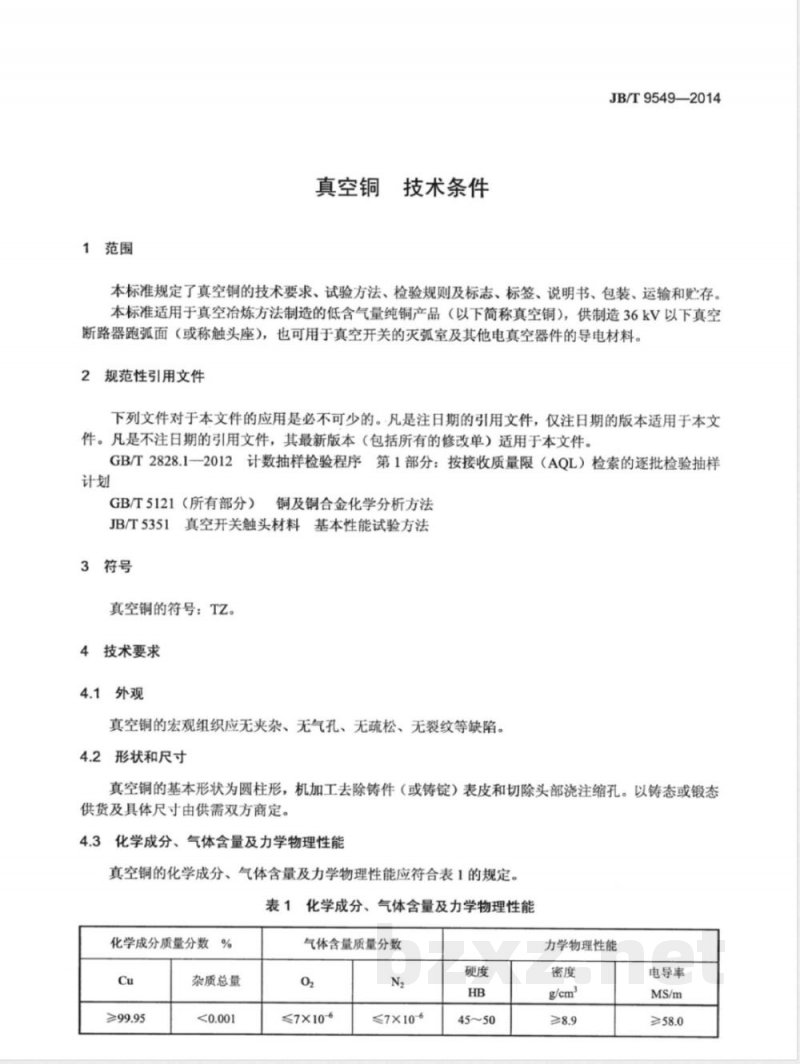

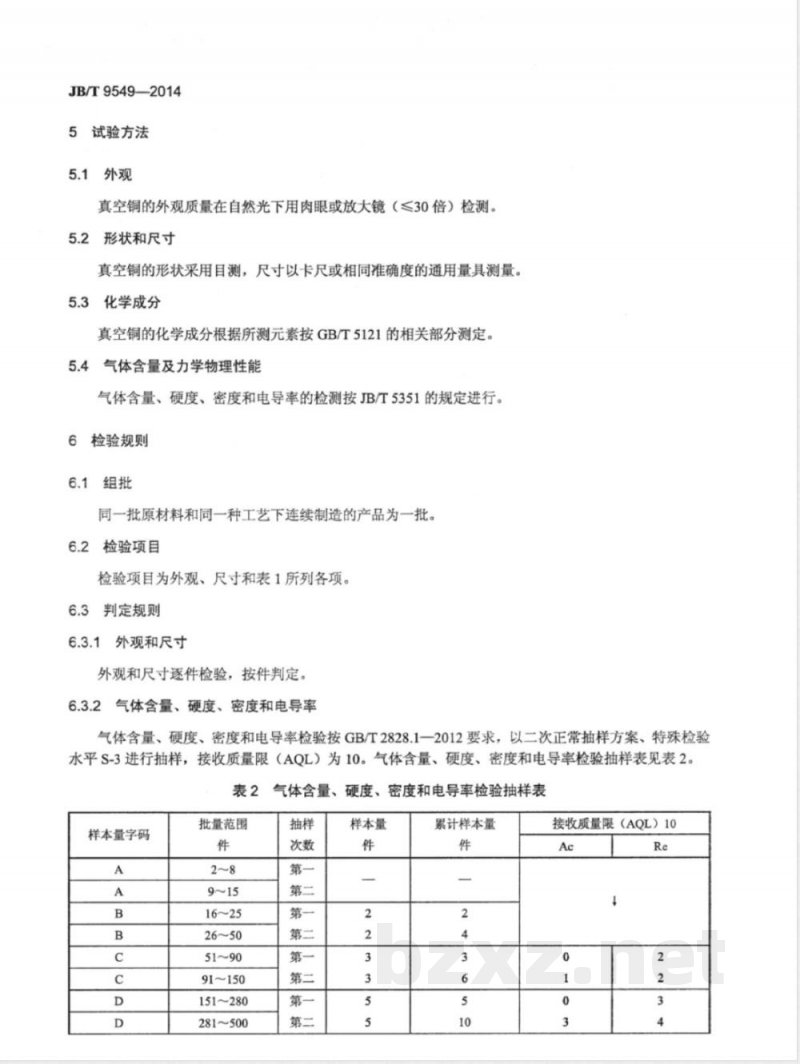

ICS 29.120.99 K14 备案号：47242—2014 JB 中华人民共和国机械行业标准 JB/T 9549—2014 代替 JB/T 9549—1999 真空铜 技术条件 Vacuum copper Technical specification 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替JB/T 9549—1999《真空铜技术条件》，与JB/T 9549—1999相比主要技术变化为：将N₂含量（质量分数）修改为7×10⁻⁶。本标准由中国机械工业联合会提出。本标准由全国电工合金标准化技术委员会（SAC/TC228）归口。本标准负责起草单位：桂林电器科学研究院有限公司。本标准参加起草单位：温州宏丰电工合金股份有限公司、福达合金材料股份有限公司、浙江乐银合金有限公司、温州聚星电接触科技有限公司。本标准主要起草人：谢永忠、梁永和、吴新合、柏小平、陈建新、陈静。 1 范围 本标准规定了真空铜的技术要求、试验方法、检验规则及标志、包装、运输和贮存等内容。 本标准适用于真空冶炼方法制造的低含气量纯铜产品（以下简称真空铜），用于36kV以下真空断路器跑弧面（触头座）、真空开关灭弧室及其他电真空器件导电材料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5121（所有部分） 铜及铜合金化学分析方法 JB/T 5351 真空开关触头材料基本性能试验方法 3 符号 真空铜的符号为：TZ。 4 技术要求 4.1 外观 真空铜宏观组织应无夹杂、无气孔、无疏松、无裂纹等缺陷。 4.2 形状和尺寸 真空铜基本形状为圆柱形，机加工去除铸件表皮及切除浇注缩孔。供货状态可为铸态或锻态，具体尺寸由供需双方商定。 4.3 化学成分、气体含量及力学物理性能 真空铜化学成分、气体含量及力学物理性能应符合表1规定： Cu ≥ 99.95%；杂质总量 < 0.001%；气体含量（质量分数）N₂ ≤ 7×10⁻⁶；硬度 HB 45～50；密度 ≥ 8.9 g/cm³；电导率 ≥ 58.0 MS/m。 5 试验方法 5.1 外观：在自然光下用肉眼或≤30倍放大镜检查。 5.2 形状和尺寸：采用目测及卡尺或同等精度量具测量。 5.3 化学成分：按GB/T 5121相关部分测定。 5.4 气体含量及力学物理性能：按JB/T 5351规定进行。 6 检验规则 6.1 组批 同一批原材料及同一工艺连续生产产品为一批。 6.2 检验项目 检验项目包括外观、尺寸及表1所列各项性能。 6.3 判定规则 6.3.1 外观和尺寸逐件检验。 6.3.2 气体含量、硬度、密度和电导率按GB/T 2828.1—2012进行抽样检验，采用二次正常抽样方案，特殊检验水平S-3，AQL=10。
