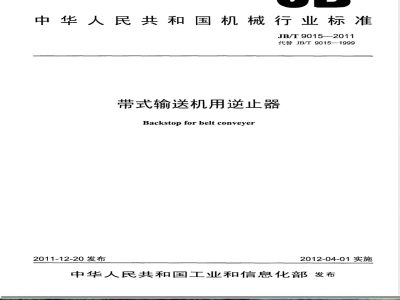

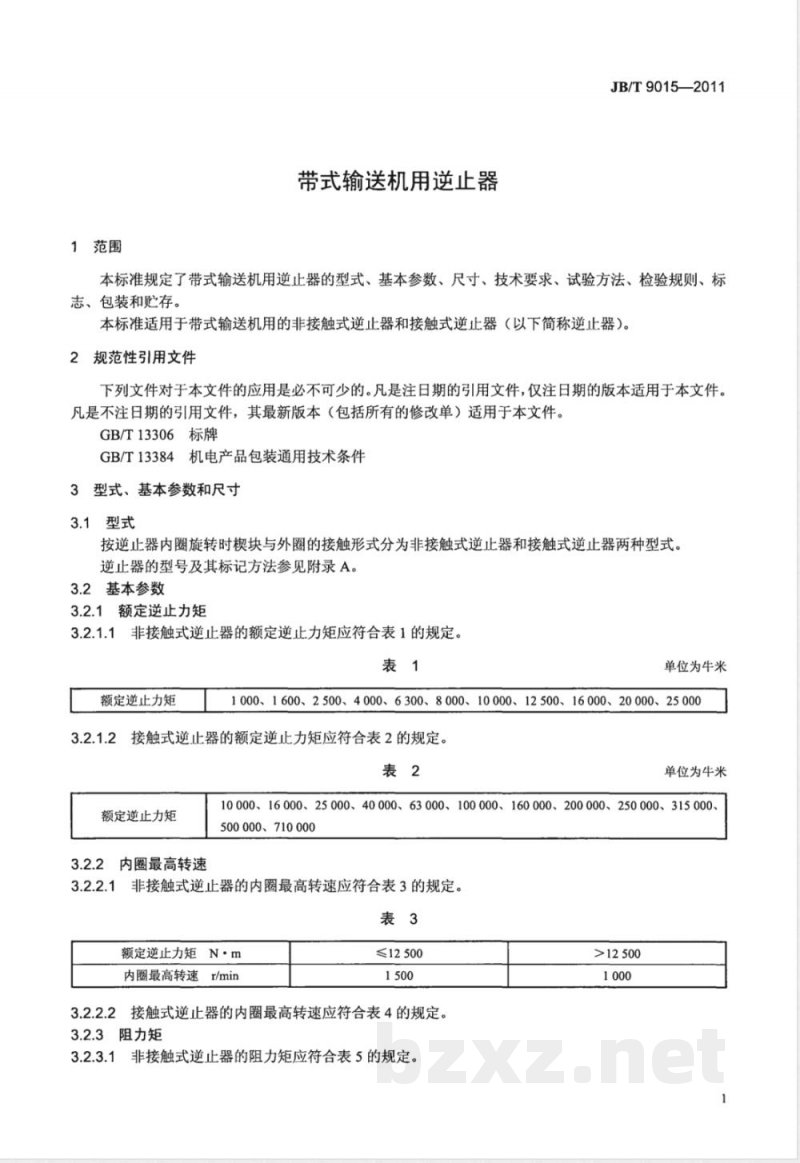

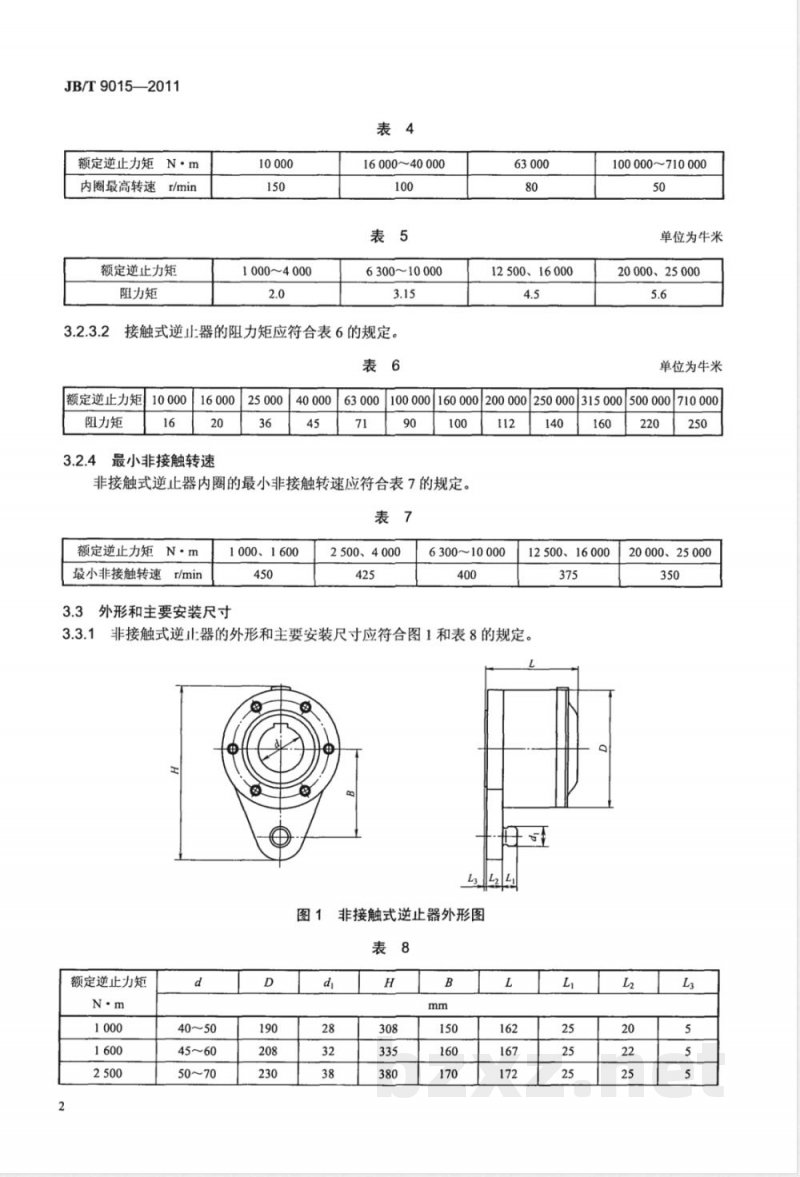

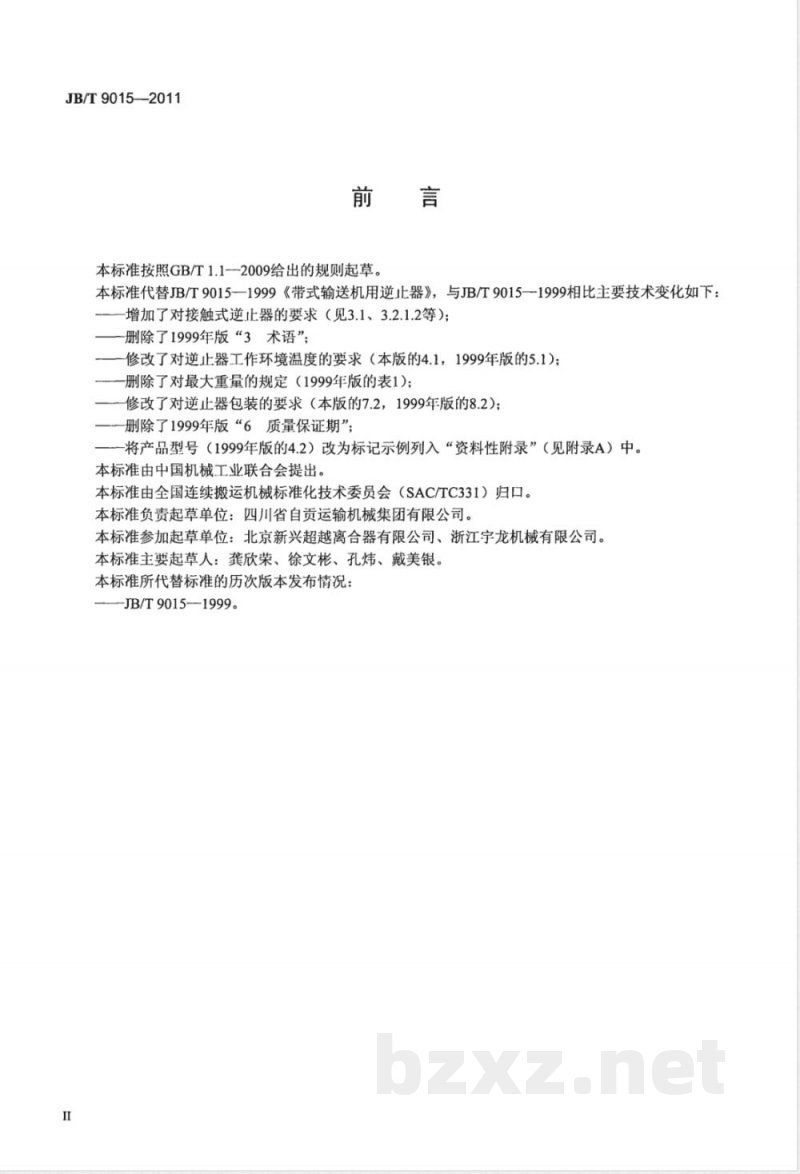

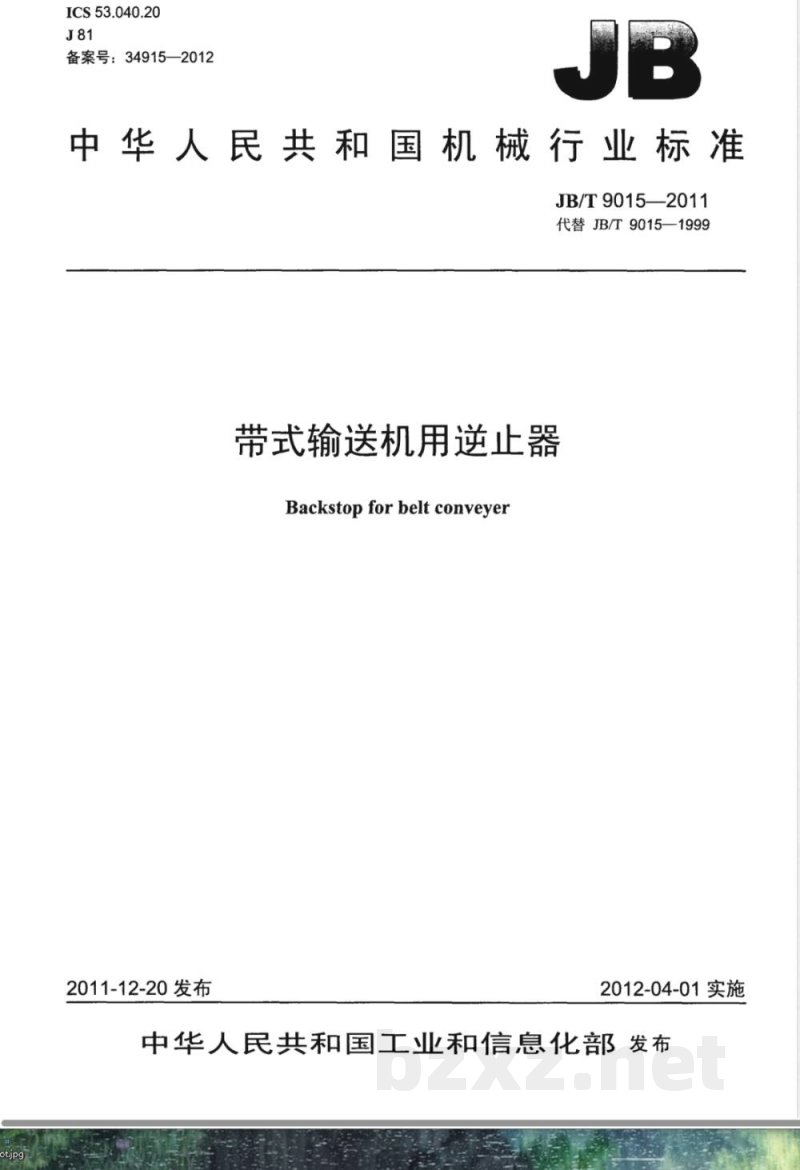

ICS53.040.20 J81 备案号：34915—2012 中华人民共和国机械行业标准 JB/T 9015—2011（代替JB/T 9015—1999） 带式输送机用逆止器 Backstop for belt conveyer 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009规则起草。 本标准代替JB/T 9015—1999《带式输送机用逆止器》。与1999版相比，主要技术变化包括：增加接触式逆止器相关要求；修改工作环境温度要求；删除最大重量规定；修改包装要求；删除质量保证期内容；产品型号改为资料性附录。 1 范围 本标准规定了带式输送机用逆止器的型式、基本参数、尺寸、技术要求、试验方法、检验规则、标志、包装和贮存。 本标准适用于带式输送机用非接触式逆止器和接触式逆止器（以下简称逆止器）。 2 规范性引用文件 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 3 型式、基本参数和尺寸 3.1 型式 按逆止器内圈旋转时楔块与外圈的接触形式分为非接触式逆止器和接触式逆止器两种。 3.2 基本参数 3.2.1 额定逆止力矩 非接触式逆止器：1000、1600、2500、4000、6300、8000、10000、12500、16000、20000、25000 N·m。 接触式逆止器：10000、16000、25000、40000、63000、100000、160000、200000、250000、315000、500000、710000 N·m。 3.2.2 内圈最高转速 非接触式：≤12500 N·m时为1500 r/min；＞12500 N·m时为1000 r/min。 接触式：≤16000 N·m时为150 r/min；16000～40000 N·m时为100 r/min；63000 N·m为80 r/min；100000～710000 N·m为50 r/min。 3.2.3 阻力矩 非接触式逆止器阻力矩：1000～4000 N·m为2.0；6300～10000 N·m为3.15；12500～16000 N·m为4.5；20000～25000 N·m为5.6。 接触式逆止器阻力矩：10000 N·m为16；16000 N·m为20；25000 N·m为36；40000 N·m为45；63000 N·m为71。 3.2.4 最小非接触转速 非接触式：10000 N·m为15；16000 N·m为20。 4 技术要求 （原文包含材料、结构、性能及工作环境等要求，需满足带式输送机安全运行条件。） 5 试验方法 5.1 自由运转试验 5.2 逆止性能试验 5.3 阻力矩测试 5.4 温升测试 5.5 最小非接触转速测试 5.6 寿命试验 6 检验规则 6.1 出厂检验 6.2 型式试验 7 标志、包装和贮存 产品应按GB/T 13306进行标志，包装应符合GB/T 13384要求，并在规定条件下贮存。 附录A（资料性附录）逆止器标记 A.1 非接触式逆止器标记方法 A.2 接触式逆止器标记方法
