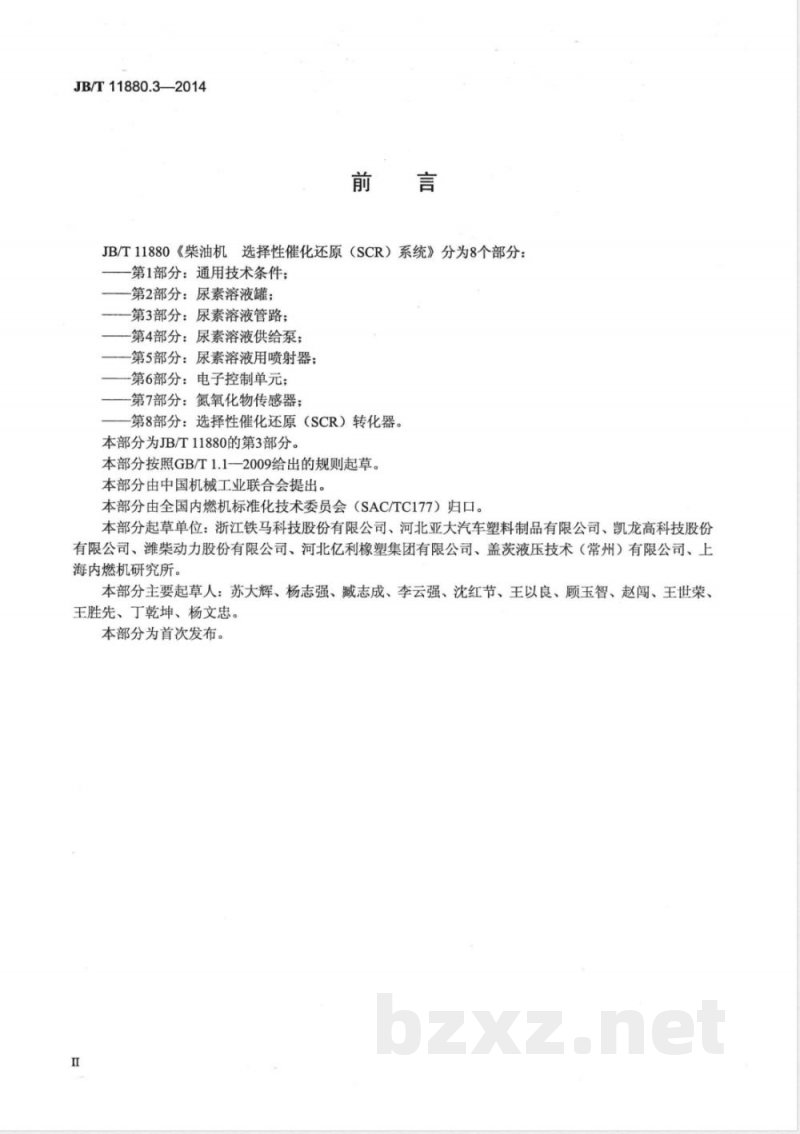

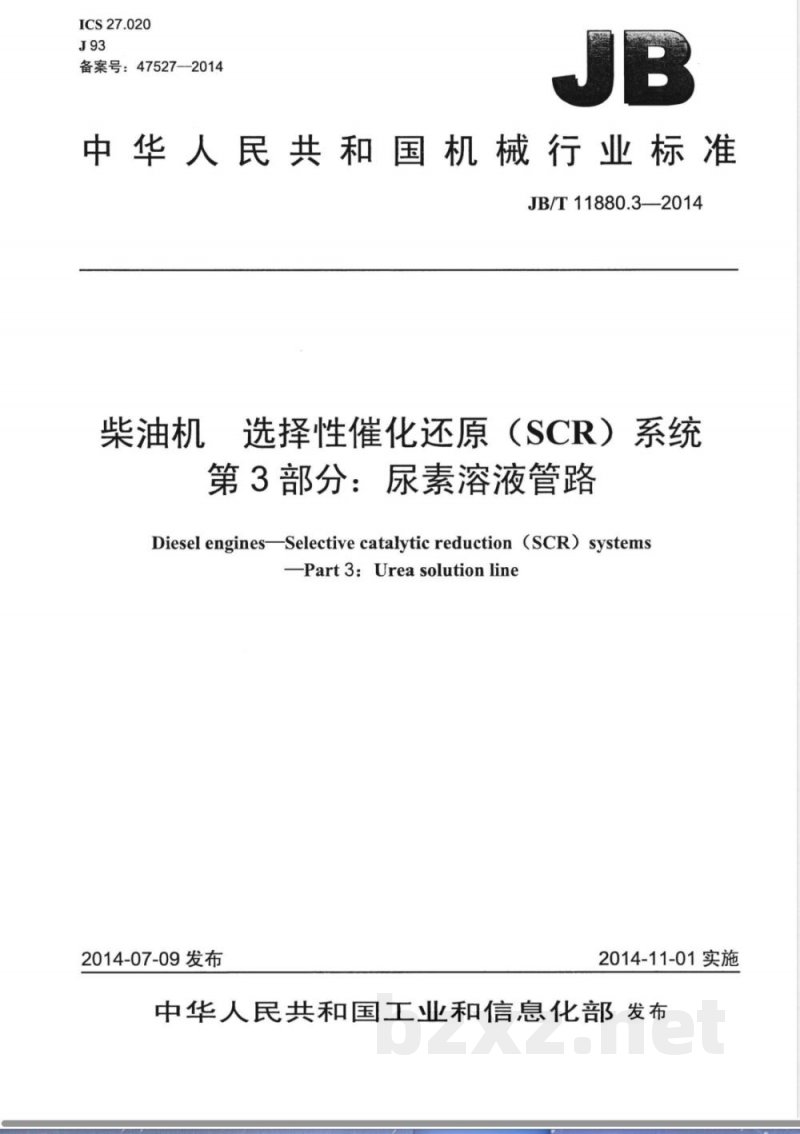

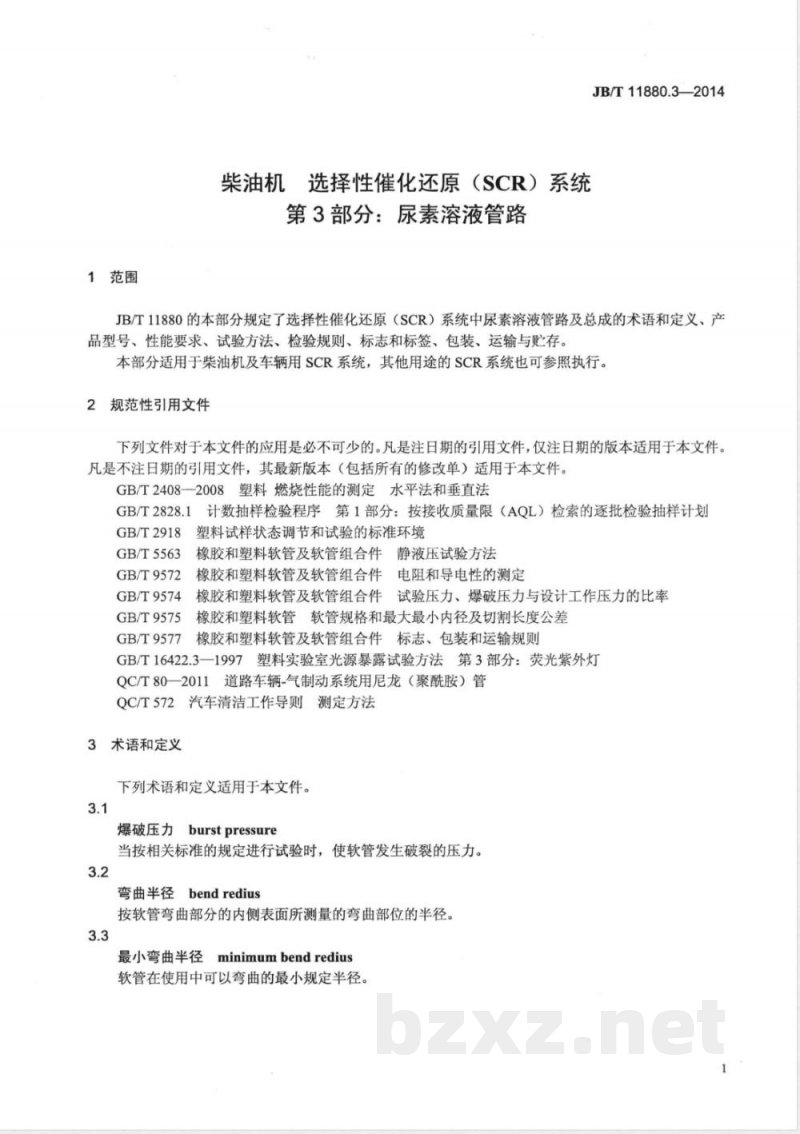

ICS 27.020 J93 备案号：47527—2014 中华人民共和国机械行业标准 JB/T11880.3—2014 柴油机选择性催化还原（SCR）系统 第3部分：尿素溶液管路 Diesel engines — Selective catalytic reduction (SCR) systems Part 3: Urea solution line 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T11880《柴油机选择性催化还原（SCR）系统》分为八部分：第1部分通用技术条件，第2部分尿素溶液罐，第3部分尿素溶液管路，第4部分尿素溶液供给泵，第5部分尿素溶液喷射器，第6部分电子控制单元，第7部分氮氧化物传感器，第8部分SCR转化器。本部分为JB/T11880的第3部分，按照GB/T1.1-2009起草规则起草，由中国机械工业联合会提出，全国内燃机标准化技术委员会（SAC/TC177）归口。起草单位包括浙江铁马科技股份有限公司、河北亚大汽车塑料制品有限公司、凯龙高科技股份有限公司、潍柴动力股份有限公司、河北亿利橡塑集团有限公司、盖茨液压技术（常州）有限公司、上海内燃机研究所。主要起草人：苏大辉、杨志强、臧志成、李云强、沈红节、王以良、顾玉智、赵闯、王世荣、王胜先、丁乾坤、杨文忠。 1 范围 本部分规定了柴油机SCR系统中尿素溶液管路及总成的术语和定义、产品型号、性能要求、试验方法、检验规则及标志、包装、运输与贮存。本部分适用于柴油机及车辆用SCR系统，其他用途的SCR系统可参照执行。 2 规范性引用文件 下列文件对于本标准的应用是必不可少： - GB/T2408—2008 塑料燃烧性能的测定水平法和垂直法 - GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）逐批检验抽样计划 - GB/T2918 塑料试样状态调节和试验的标准环境 - GB/T5563 橡胶和塑料软管及软管组合件静液压试验方法 - GB/T9572 橡胶和塑料软管及软管组合件电阻和导电性测定方法 - GB/T9574 橡胶和塑料软管及软管组合件试验压力、爆破压力与设计工作压力比率 - GB/T9575 橡胶和塑料软管软管规格和最大最小内径及切割长度公差 - GB/T9577 橡胶和塑料软管及软管组合件标志、包装和运输规则 - GB/T16422.3—1997 塑料实验室光源暴露试验方法 第3部分：荧光紫外灯 - QC/T80—2011 道路车辆气制动系统用尼龙（聚酰胺）管 - QC/T572 汽车清洁工作导则测定方法 3 术语和定义 3.1 爆破压力（burst pressure）：按相关标准试验时，使软管发生破裂的压力。 3.2 弯曲半径（bend radius）：软管弯曲部分内侧表面测量的弯曲部位半径。 3.3 最小弯曲半径（minimum bend radius）：软管在使用中允许的最小弯曲半径。 4 产品型号 产品按以下规则编号，型号表见表1。
