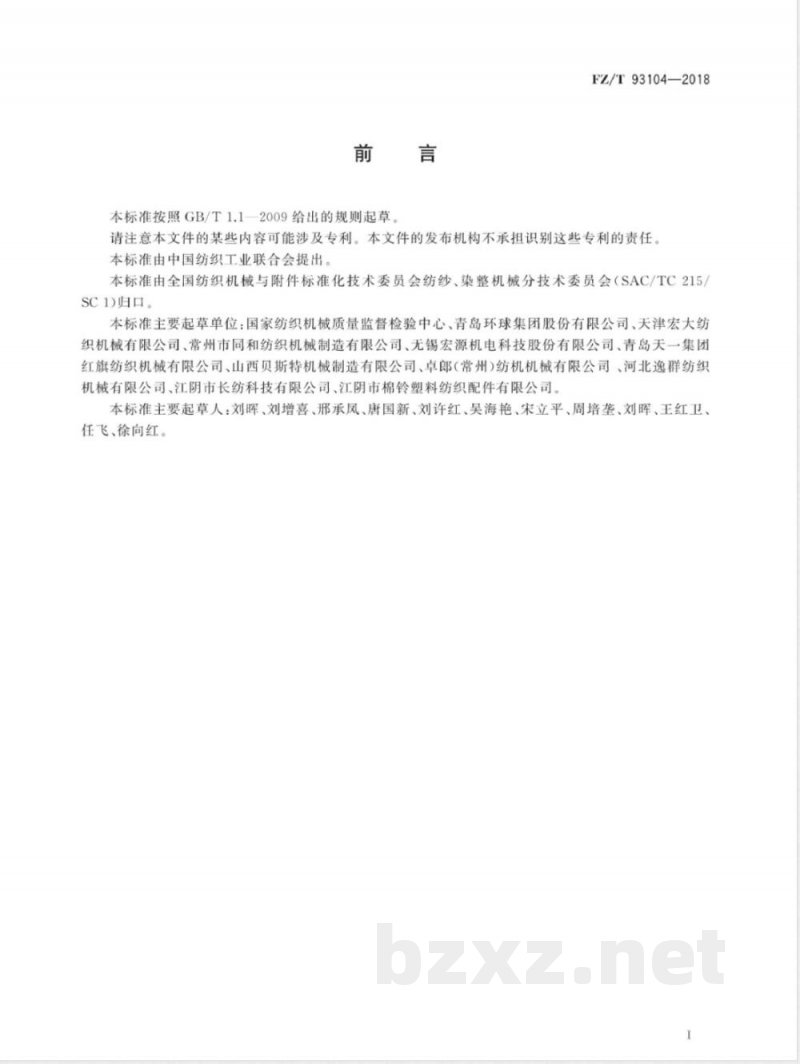

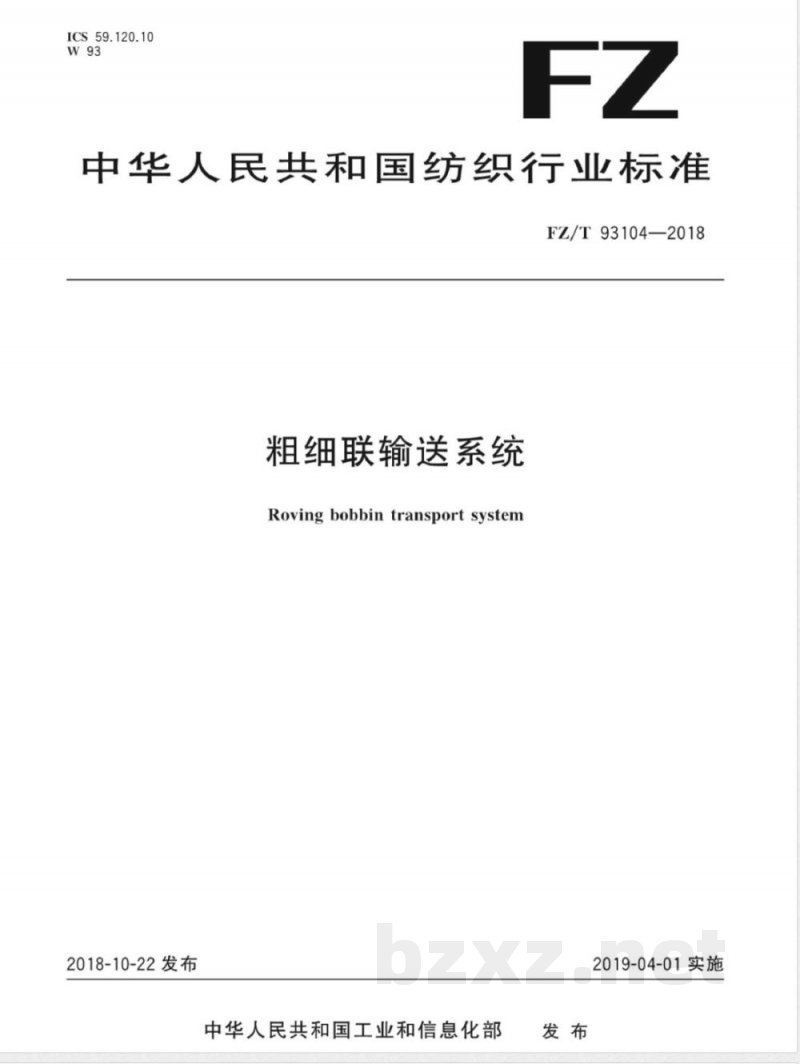

ICS 59.120.10 W93 中华人民共和国纺织行业标准 FZ/T93104-2018 粗细联输送系统 Roving bobbin transport system 2018-10-22 发布 中华人民共和国工业和信息化部 2019-04-01 实施 前言 本标准按照 GB/T1.1-2009 给出的规则起草。请注意，本文件的某些内容可能涉及专利，本文件发布机构不承担识别专利的责任。本标准由中国纺织工业联合会提出，并由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准主要起草单位包括国家纺织机械质量监督检验中心、青岛环球集团股份有限公司、天津宏大纺织机械有限公司、常州市同和纺织机械制造有限公司、无锡宏源机电科技股份有限公司、青岛天一集团红旗纺织机械有限公司、山西贝斯特机械制造有限公司、卓郎（常州）纺机机械有限公司、河北逸群纺织机械有限公司、江阴市长纺科技有限公司及江阴市棉铃塑料纺织配件有限公司。主要起草人：刘晖、刘增喜、邢承凤、唐国新、刘许红、吴海艳、宋立平、周培、王红卫、任飞、徐向红。 1 范围 本标准规定了粗细联输送系统的术语和定义、分类、标记与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于粗纱机与细纱机之间粗纱空管、满管的输送、存储及尾纱清理的联输送系统。 2 规范性引用文件 - GB/T191 包装储运图示标志 - GB2894 安全标志及其使用导则 - GB5226.1-2008 机械电气安全机械电气设备第1部分：通用技术条件 - GB/T6892 一般工业用铝及铝合金挤压型材 - GB/T14846 铝及铝合金挤压型材尺寸偏差 - GB/T17780.1-2012 纺织机械安全要求第1部分：通用要求 - FZ/T90001 纺织机械产品包装 - FZ/T90074 纺织机械产品涂装 - FZ/T90089.1 纺织机械铭牌型式、尺寸及技术要求 - FZ/T90089.2 纺织机械铭牌内容 - FZ/T90108-2010 棉纺设备网络管理通信接口和规范 - FZ/T90110-2013 纺织机械通用项目质量检验规范 - FZ/T92021 - FZ/T93029 3 术语和定义 吊锭、塑料粗纱筒管及粗细联输送系统：在粗纱和细纱工序间实现粗纱空管、满管在线监控、自动控制、信息采集、储存和连续输送。系统流程见图1。 4 分类、标记和参数 4.1 分类 按输送方式分：全自动粗细联输送系统和半自动粗细联输送系统（任何一道工序采用手动即为半自动）。 按换纱方式分：部分换纱粗细联输送系统、整列换纱粗细联输送系统、集体换纱粗细联输送系统。 4.2 标记 标记内容依次包含：换纱方式代号、输送方式代号、产品代号及企业代号。 - 企业代号：企业自定 - 产品代号：用 L 表示粗细联输送系统 - 输送方式代号：见表1 - 换纱方式代号：见表2 表1 输送方式代号 分类 | 输送方式代号 全自动粗细联输送系统 | Q 半自动粗细联输送系统 | B 表2 换纱方式代号示例 分类 | 标记示例 部分换纱粗细联输送系统 | Z 整列换纱粗细联输送系统 | Z 集体换纱粗细联输送系统 | Z 示例：某企业生产的全自动整列换纱粗细联输送系统，其标记为：LQZ。 4.3 参数 规格和参数见表3。 表3 基本参数 项目 | 要求 输送轨道 | 吊锭锭距、单节直轨道、转弯轨道角度、轨道半径、轨道坡度、轨道间距等具体参数 换向机构 | 按设计要求执行 尾纱清除机 | 按设计要求执行
