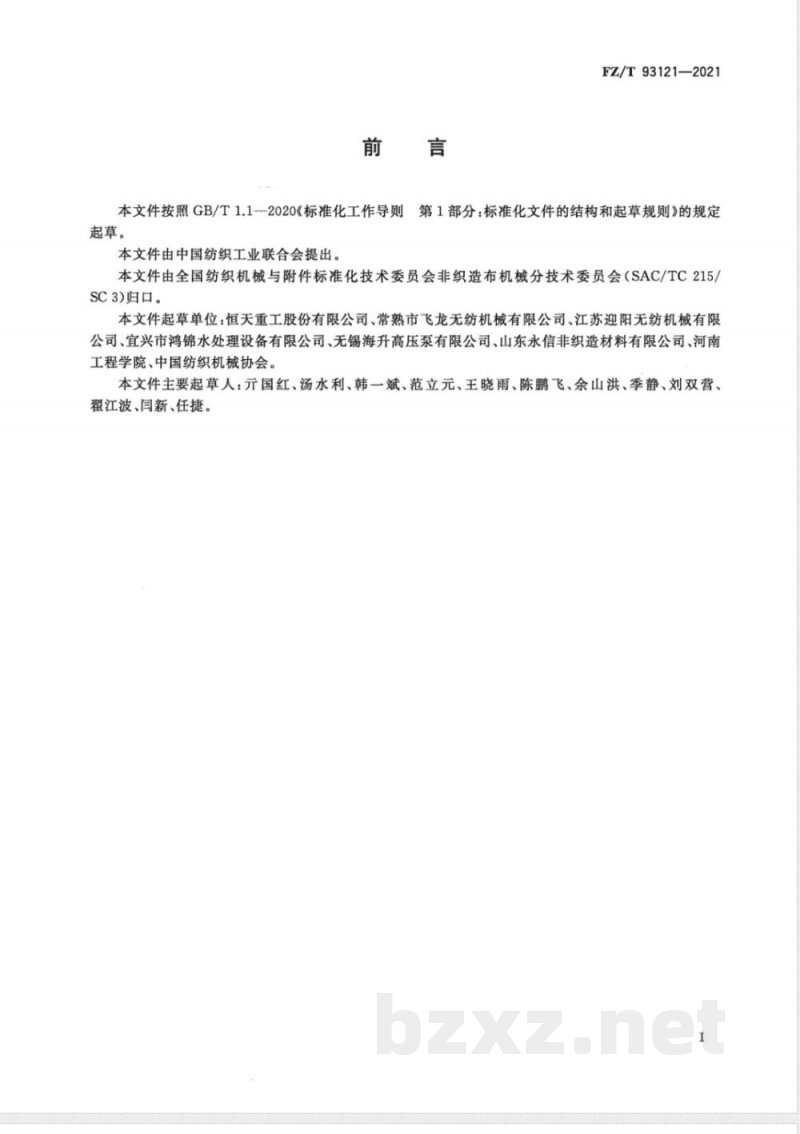

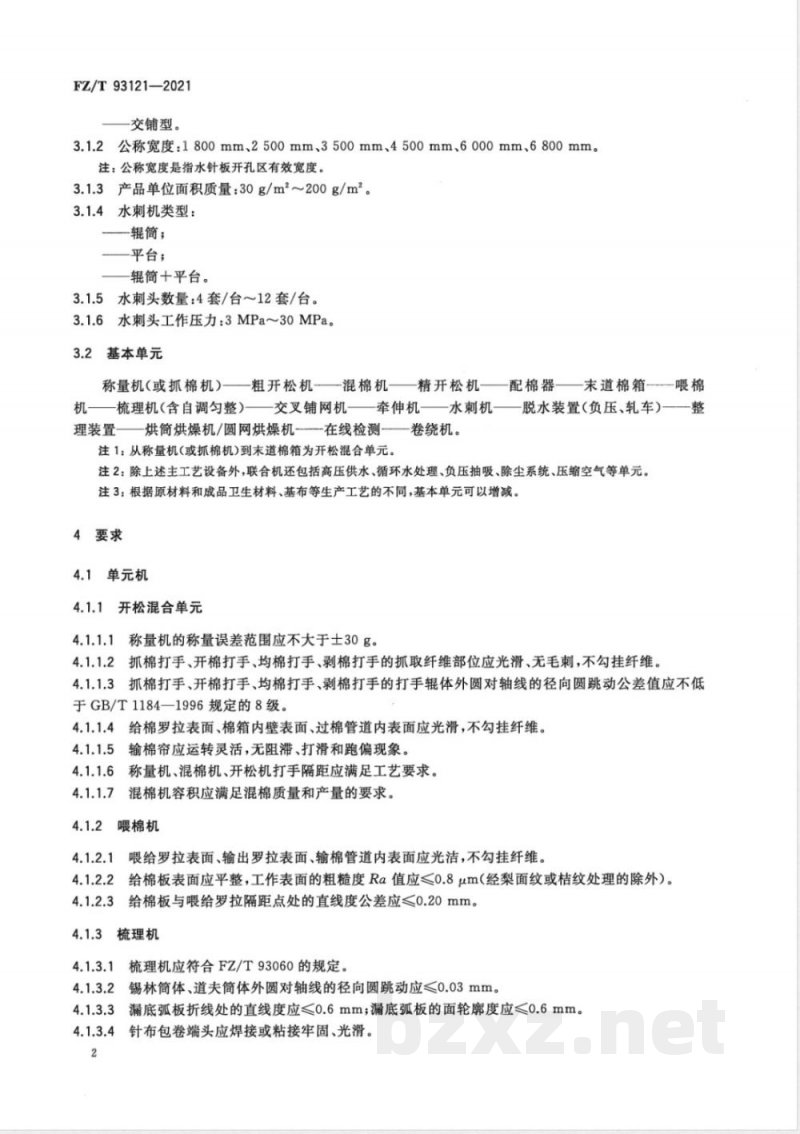

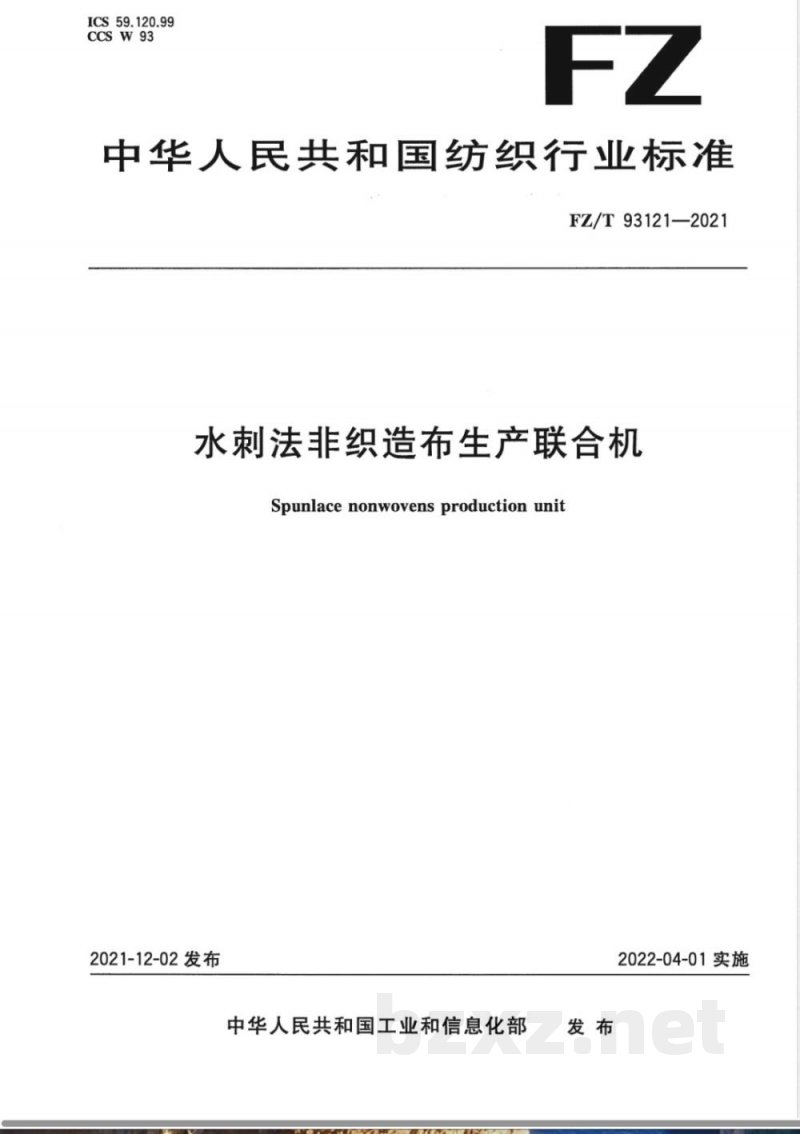

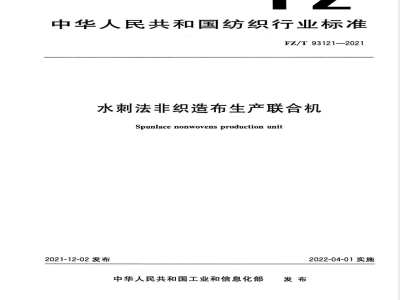

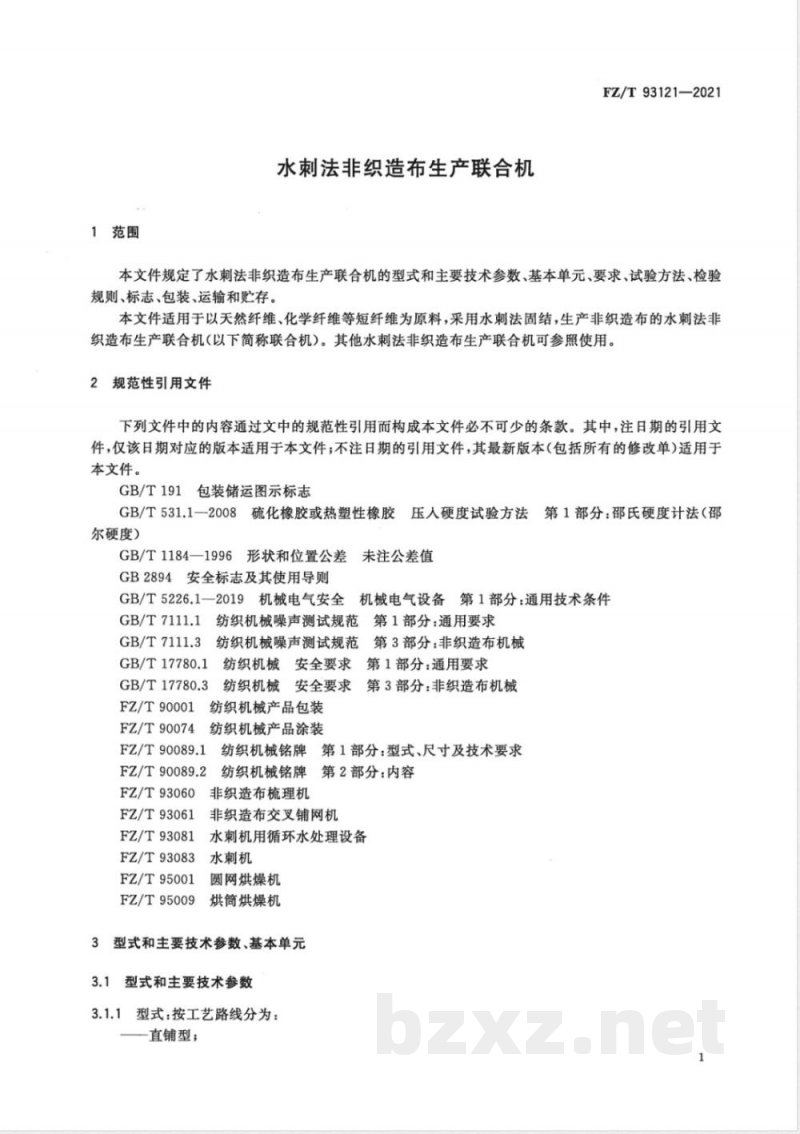

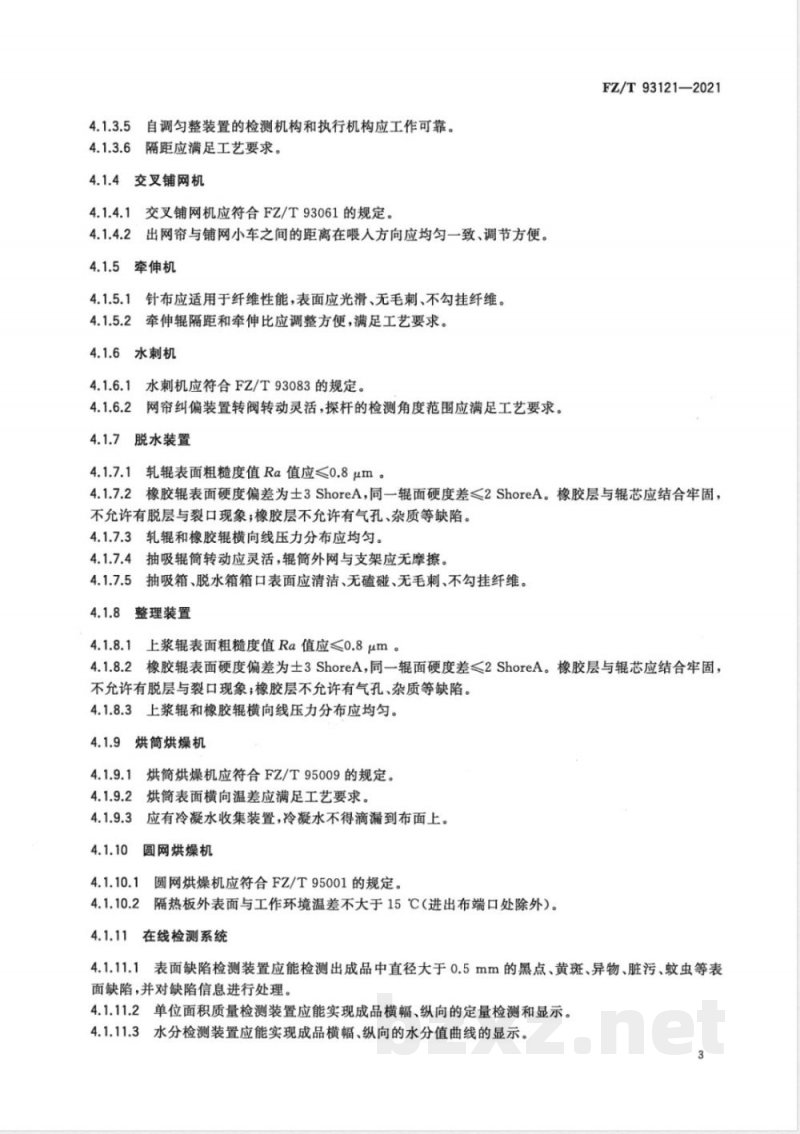

中华人民共和国纺织行业标准 FZ/T93121-2021 水刺法非织造布生产联合机 Spunlace nonwovens production unit 2021-12-02 发布 中华人民共和国工业和信息化部2022-04-01实施 前言 本文件按照GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草，由中国纺织工业联合会提出，全国纺织机械与附件标准化技术委员会非织造布机械分技术委员会（SAC/TC215/SC3）归口。 起草单位：恒天重工股份有限公司、常熟市飞龙无纺机械有限公司、江苏迎阳无纺机械有限公司、宜兴市鸿锦水处理设备有限公司、无锡海升高压泵有限公司、山东永信非织造材料有限公司、河南工程学院、中国纺织机械协会。 主要起草人：元国红、汤水利、韩一斌、范立元、王晓雨、陈鹏飞、余山洪、季静、刘双营、翟江波、闫新、任捷。 1 范围 本标准规定了水刺法非织造布生产联合机的型式、主要技术参数、基本单元、要求、试验方法、检验规则、标志、包装、运输和贮存。适用于以天然纤维、化学纤维等短纤维为原料，采用水刺法固结生产非织造布的联合机。其他水刺法非织造布生产联合机可参照使用。 2 规范性引用文件 下列文件的内容通过文中的引用成为本标准的必不可少条款。注日期的文件仅该版本适用，不注日期文件适用其最新版本。 - GB/T191 包装储运图示标志 - GB/T531.1-2008 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法 - GB/T1184-1996 形状和位置公差 - GB2894 安全标志及其使用导则 - GB/T5226.1-2019 机械电气安全 第1部分：通用技术条件 - GB/T7111.1 纺织机械噪声测试规范 第1部分：通用要求 - GB/T7111.3 纺织机械噪声测试规范 第3部分：非织造布机械 - GB/T17780.1 纺织机械安全要求 第1部分：通用要求 - GB/T17780.3 纺织机械安全要求 第3部分：非织造布机械 - FZ/T90001 纺织机械产品包装 - FZ/T90074 纺织机械产品涂装 - FZ/T90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 - FZ/T90089.2 纺织机械铭牌 第2部分：内容 - FZ/T93060 非织造布梳理机 - FZ/T93061 非织造布交叉铺网机 - FZ/T93081 水刺机用循环水处理设备 - FZ/T93083 水刺机 - FZ/T95001 圆网烘燥机 - FZ/T95009 烘筒烘燥机 3 型式和主要技术参数、基本单元 3.1 型式和主要技术参数 3.1.1 型式按工艺路线分为：一直铺型、交铺型。 3.1.2 公称宽度：1800mm、2500mm、3500mm、4500mm、6000mm、6800mm（指水针板开孔区有效宽度）。 3.1.3 产品单位面积质量：30g/m²~200g/m²。 3.1.4 水刺机类型：辊筒、平台、辊筒加平台。 3.1.5 水刺头数量：4套/台~12套/台。 3.1.6 水刺头工作压力：3MPa~30MPa。 3.2 基本单元 称量机（或抓棉机）、粗开松机、混棉机、精开松机、配棉器、末道棉箱喂棉机、梳理机（含自调匀整）、交叉铺网机、牵伸机、水刺机、脱水装置（负压、轧车）、整理装置、烘筒烘燥机/圆网烘燥机、在线检测卷绕机。 注1：从称量机到末道棉箱为开松混合单元。 注2：联合机还包括高压供水、循环水处理、负压抽吸、除尘系统、压缩空气等单元。 注3：基本单元可根据原材料、成品卫生和基布等生产工艺增减。 4 要求 4.1 单元机 4.1.1 开松混合单元 - 称量机称量误差不大于±30g。 - 抓棉打手、开棉打手、均棉打手、剥棉打手抓取纤维部位应光滑无毛刺，不勾挂纤维。 - 打手辊体外圆对轴线的径向圆跳动公差值不低于GB/T1184-1996规定的8级。 - 给棉罗拉表面、棉箱内壁表面、过棉管道内表面应光滑，不勾挂纤维。 - 输棉帘应运转灵活，无阻滞、打滑和跑偏现象。 - 称量机、混棉机、开松机打手隔距应满足工艺要求。
