ICS 77.140.85

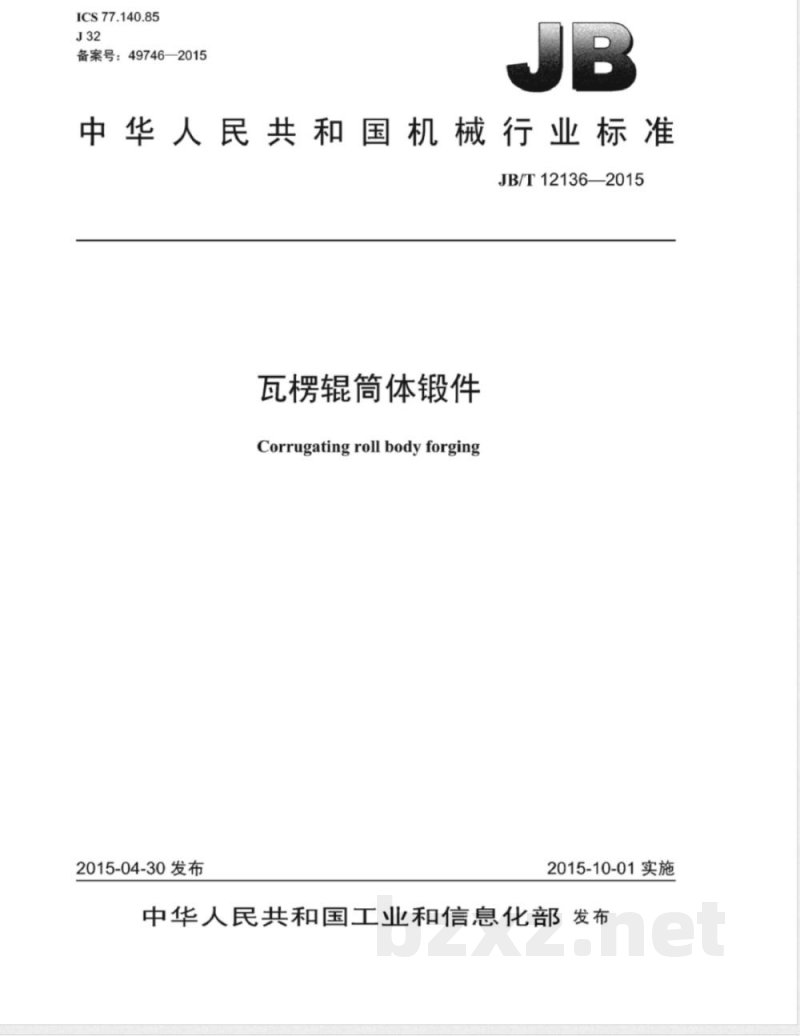

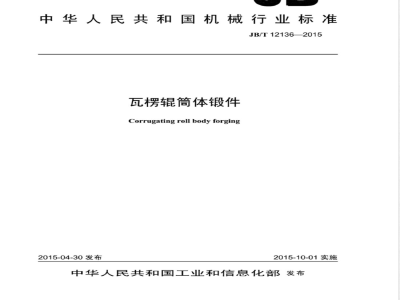

中华人民共和国机械行业标准 JB/T12136-2015
瓦楞辊简体锻件 Corrugating roll body forging
2015-04-30 发布，2015-10-01 实施

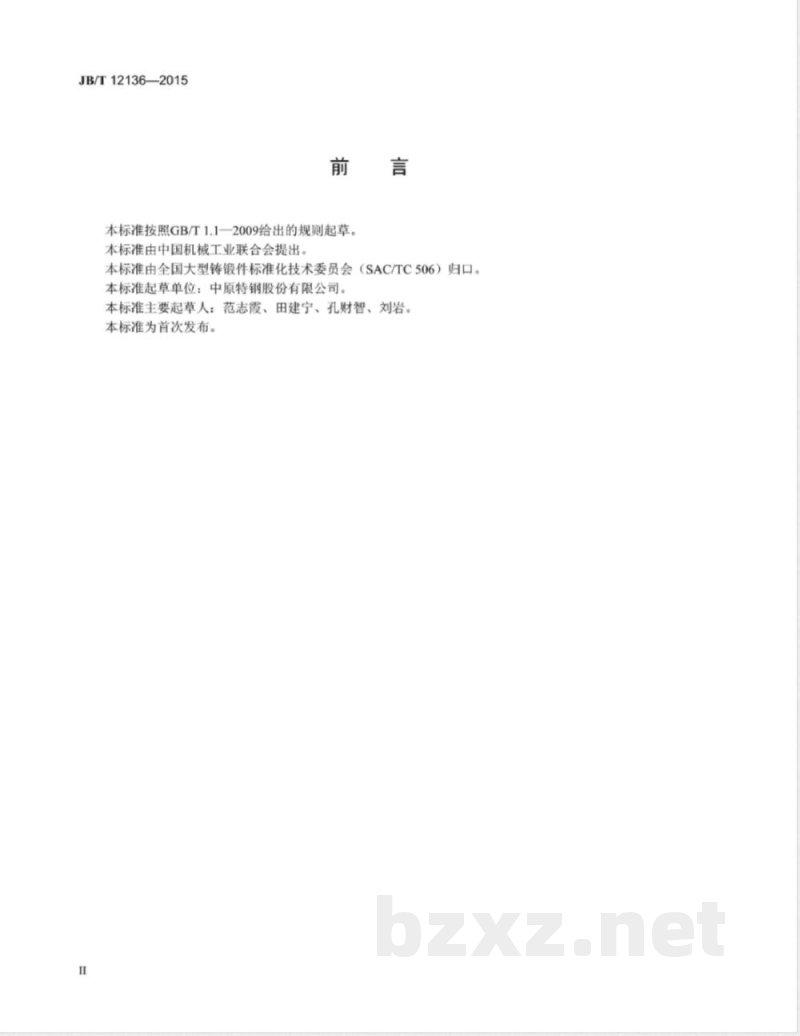

前言
本标准按照 GB/T1.1-2009 的规则起草，由中国机械工业联合会提出，全国大型铸锻件标准化技术委员会（SAC/TC506）归口。
起草单位：中原特钢股份有限公司。
主要起草人：范志霞、田建宁、孔财智、刘岩。本标准为首次发布。

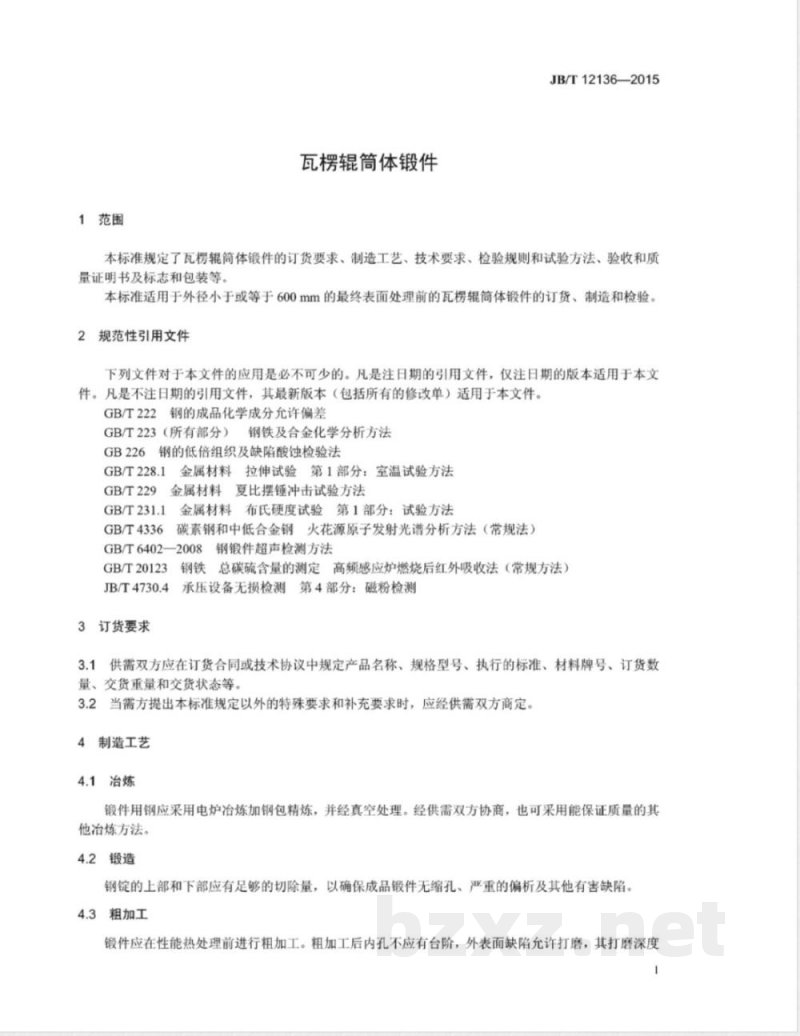

1 范围
本标准规定了瓦楞辊简体锻件的订货要求、制造工艺、技术要求、检验规则和试验方法、验收、质量证明书及标志和包装等要求。适用于外径小于或等于 600mm 的最终表面处理前瓦楞辊锻件的订货、制造和检验。

2 规范性引用文件
下列文件对本标准的应用是必不可少的：
- GB/T 222 钢的成品化学成分允许偏差
- GB/T 223 系列 钢铁及合金化学分析方法
- GB 226 钢的低倍组织及缺陷酸蚀检验法
- GB/T 228.1 金属材料拉伸试验 第1部分：室温试验方法
- GB/T 229 金属材料夏比摆锤冲击试验方法
- GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法
- GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）
- GB/T 6402-2008 高频感应炉燃烧后红外吸收法（常规方法）bZxz.net
- GB/T 20123 JB/T 4730.4 钢锻件超声检测方法

3 订货要求
供需双方应在订货合同或技术协议中明确产品名称、规格型号、执行标准、材料牌号、订货数量、交货重量及交货状态。特殊要求应经双方协商确定。

4 制造工艺
4.1 炼钢
锻件用钢应采用电炉冶炼加钢包精炼，并经真空处理，也可采用经双方认可的其他冶炼方法。
4.2 锻造
钢锭上、下部应有足够切除量，以确保成品锻件无缩孔、严重偏析及其他有害缺陷。
4.3 粗加工
锻件在性能热处理前进行粗加工，内孔不应有台阶，外表面缺陷允许打磨，其打磨深度不超过精加工余量的三分之二。

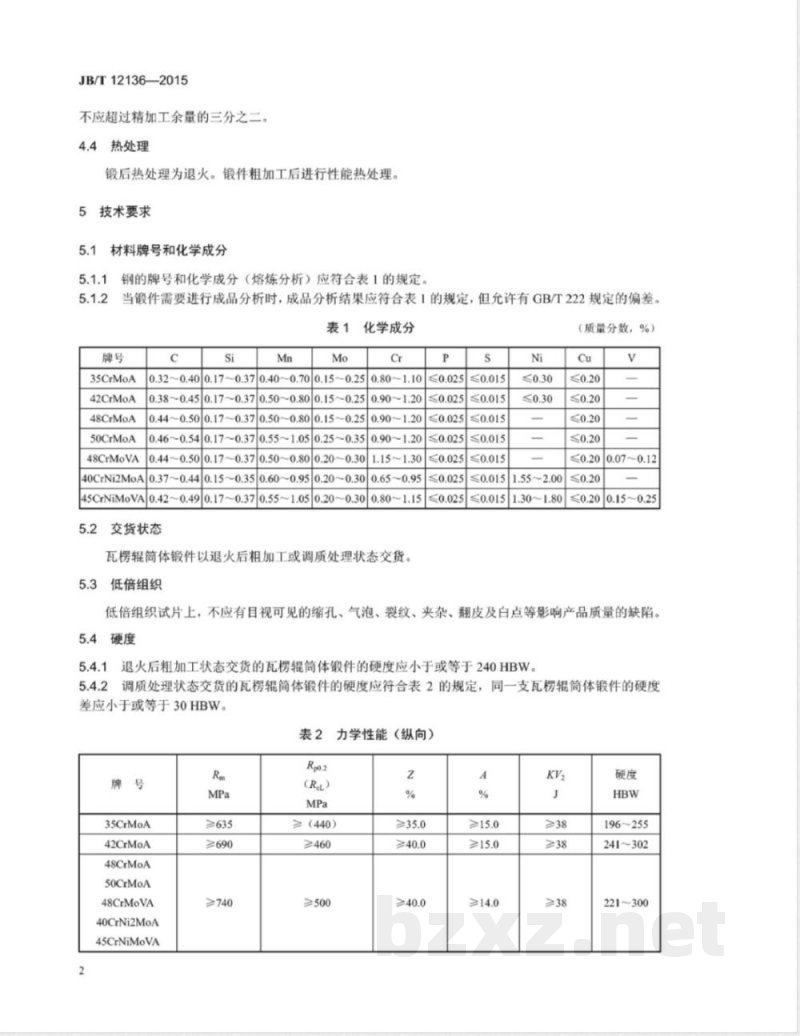

4.4 热处理
锻后热处理为退火，粗加工后进行性能热处理。

5 技术要求
5.1 材料牌号和化学成分
5.1.1 钢的牌号和化学成分（熔炼分析）应符合表1规定。当锻件需要成品分析时，成品分析结果应符合表1，但允许有 GB/T 222 规定的偏差。

表1 材料牌号和化学成分（质量分数 %）
| 牌号 | C | Si | Mn | Cr | Mo | V |
| 35CrMoA | 0.32~0.40 | 0.17~0.37 | 0.50~0.80 | 0.32~0.40 | 0.15~0.25 | — |
| 42CrMoA | 0.38~0.45 | 0.17~0.37 | 0.50~0.80 | 0.40~0.70 | 0.15~0.25 | — |
| 48CrMoA | 0.44~0.50 | 0.17~0.37 | 0.50~0.80 | 0.80~1.10 | 0.20~0.30 | — |
| 50CrMoA | 0.46~0.54 | 0.17~0.37 | 0.50~0.80 | 0.90~1.20 | 0.20~0.30 | — |
| 48CrMoVA | 0.50~0.80 | 0.15~0.25 | 0.55~1.05 | 0.90~1.20 | 0.20~0.30 | 0.37~0.44 |
