本标准规定了织物平整度的测试方法。 本标准不适用于经洗涤处理后的织物及具有特殊设计的织物，例如提花、褶皱、蓬松类织物等。

ICS 59.080.30
中华人民共和国纺织行业标准
FZ/T01147—2018
纺织品
织物平整度试验方法
Textiles-The method for smoothness of fabrics2018-12-21发布
中华人民共和国工业和信息化部发布
2019-07-01实施

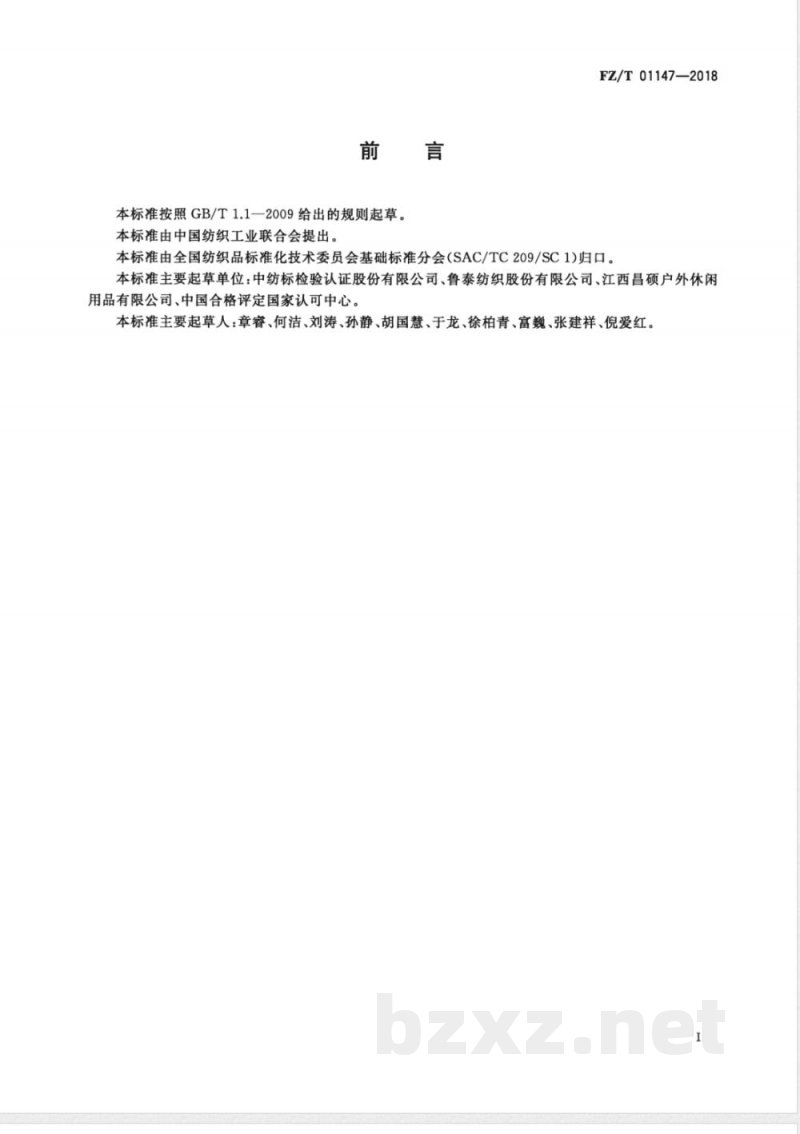

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T01147—2018
本标准由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本标准主要起草单位：中纺标检验认证股份有限公司、鲁泰纺织股份有限公司、江西昌硕户外休闲用品有限公司、中国合格评定国家认可中心。本标准主要起草人：章睿、何洁、刘涛、孙静、胡国慧、于龙、徐柏青、富巍、张建祥、倪爱红。1范围

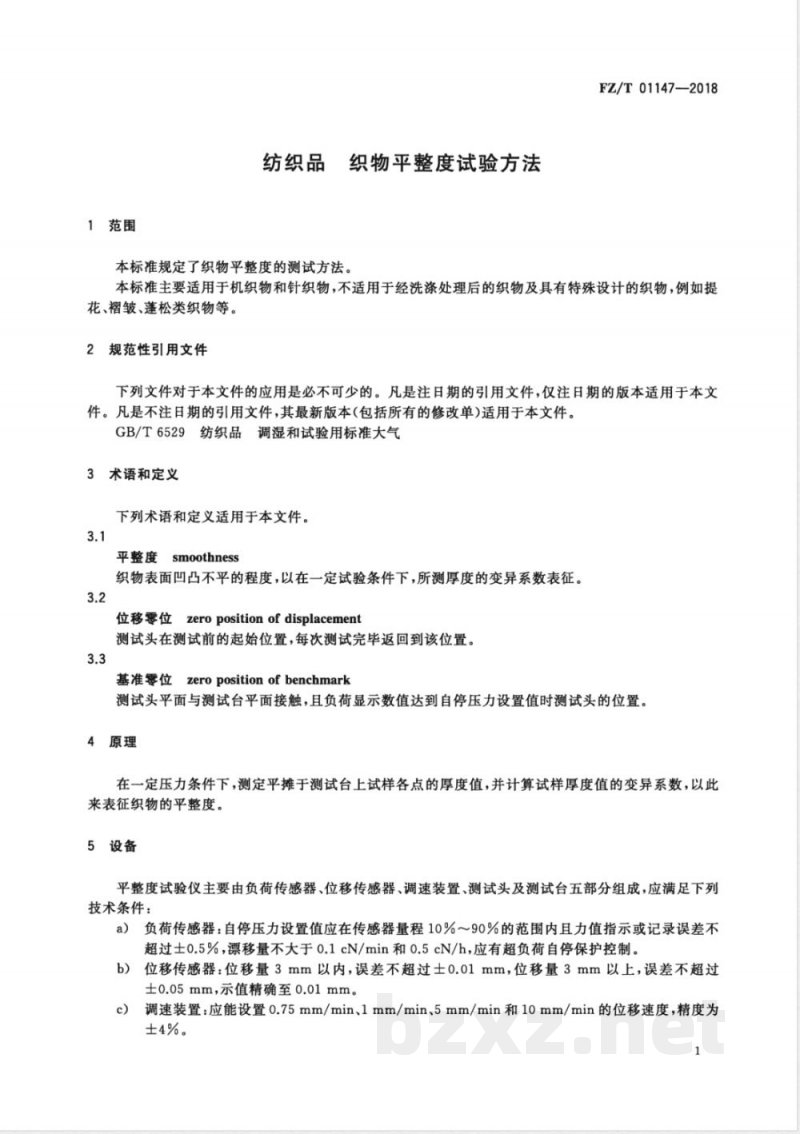

纺织品织物平整度试验方法
本标准规定了织物平整度的测试方法。FZ/T01147—2018
本标准主要适用于机织物和针织物，不适用于经洗涤处理后的织物及具有特殊设计的织物，例如提花、褶皱、蓬松类织物等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T6529纺织品调湿和试验用标准大气3术语和定义
下列术语和定义适用于本文件。3.1
平整度smoothness
织物表面凹凸不平的程度，以在一定试验条件下，所测厚度的变异系数表征。3.2
位移零位zeropositionofdisplacement测试头在测试前的起始位置，每次测试完毕返回到该位置。3.3
基准零位zeroposition of benchmark测试头平面与测试台平面接触，且负荷显示数值达到自停压力设置值时测试头的位置。4原理
在一定压力条件下，测定平摊于测试台上试样各点的厚度值，并计算试样厚度值的变异系数，以此来表征织物的平整度。
5设备
平整度试验仪主要由负荷传感器、位移传感器、调速装置、测试头及测试台五部分组成，应满足下列技术条件：
a）负荷传感器：自停压力设置值应在传感器量程10%～90%的范围内且力值指示或记录误差不超过士0.5%，漂移量不大于0.1cN/min和0.5cN/h，应有超负荷自停保护控制。位移传感器：位移量3mm以内，误差不超过士0.01mm，位移量3mm以上，误差不超过b）
±0.05mm，示值精确至0.01mm。c）调速装置：应能设置0.75mm/min、1mm/min、5mm/min和10mm/min的位移速度，精度为±4%。
FZ/T01147—2018

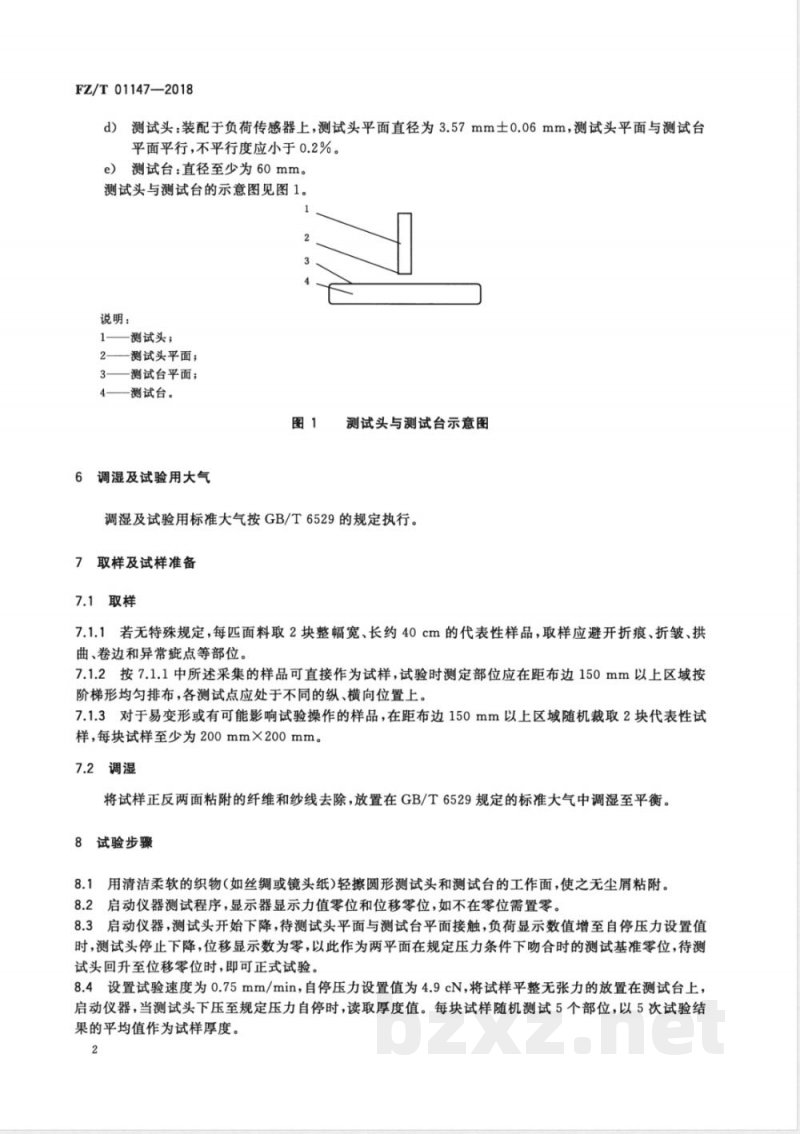

d）测试头：装配于负荷传感器上，测试头平面直径为3.57mm士0.06mm，测试头平面与测试台平面平行，不平行度应小于0.2%。）测试台：直径至少为60mm。
测试头与测试台的示意图见图1。2
说明：
1——测试头；
2——测试头平面；
3——测试台平面；
4——测试台。
6调湿及试验用大气
测试头与测试台示意图
调湿及试验用标准大气按GB/T6529的规定执行。7取样及试样准备
7.1取样
7.1.1若无特殊规定，每匹面料取2块整幅宽、长约40cm的代表性样品，取样应避开折痕、折皱、拱曲、卷边和异常疵点等部位。
7.1.2按7.1.1中所述采集的样品可直接作为试样，试验时测定部位应在距布边150mm以上区域按阶梯形均匀排布，各测试点应处于不同的纵、横向位置上。7.1.3对于易变形或有可能影响试验操作的样品，在距布边150mm以上区域随机裁取2块代表性试样，每块试样至少为200mm×200mm。7.2调湿
将试样正反两面粘附的纤维和纱线去除，放置在GB/T6529规定的标准大气中调湿至平衡。8试验步骤bzxz.net
8.1用清洁柔软的织物（如丝绸或镜头纸）轻擦圆形测试头和测试台的工作面，使之无尘屑粘附。8.2启动仪器测试程序，显示器显示力值零位和位移零位，如不在零位需置零。8.3启动仪器，测试头开始下降，待测试头平面与测试台平面接触，负荷显示数值增至自停压力设置值时，测试头停止下降，位移显示数为零，以此作为两平面在规定压力条件下吻合时的测试基准零位，待测试头回升至位移零位时，即可正式试验，8.4设置试验速度为0.75mm/min，自停压力设置值为4.9cN，将试样平整无张力的放置在测试台上，启动仪器，当测试头下压至规定压力自停时，读取厚度值。每块试样随机测试5个部位，以5次试验结果的平均值作为试样厚度。
FZ/T01147—2018

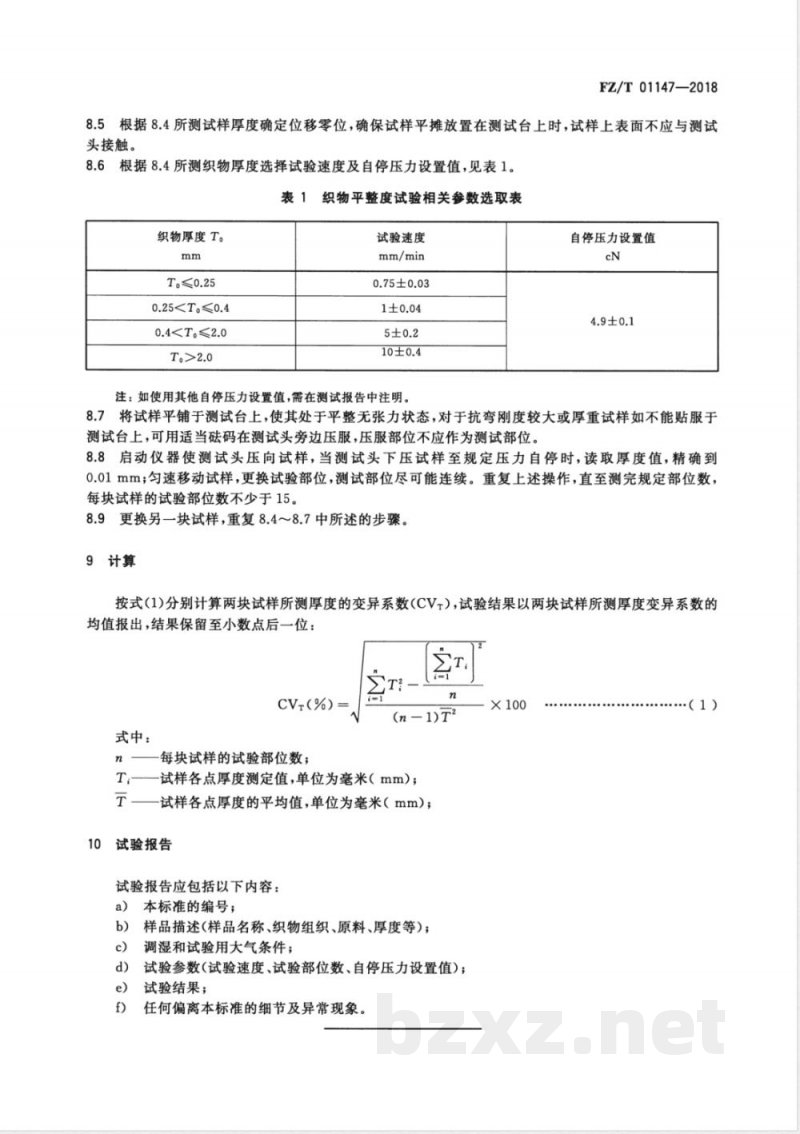

8.5根据8.4所测试样厚度确定位移零位，确保试样平摊放置在测试台上时，试样上表面不应与测试头接触。
8.6根据8.4所测织物厚度选择试验速度及自停压力设置值，见表1。表1织物平整度试验相关参数选取表织物厚度T。
T。≤0.25
0.250.4试验速度
mm/min
0.75±0.03
注：如使用其他自停压力设置值，需在测试报告中注明。自停压力设置值
将试样平铺于测试台上，使其处于平整无张力状态，对于抗弯刚度较大或厚重试样如不能贴服于8.7
测试台上，可用适当码在测试头旁边压服，压服部位不应作为测试部位。8.8启动仪器使测试头压向试样，当测试头下压试样至规定压力自停时，读取厚度值，精确到0.01mm；匀速移动试样，更换试验部位，测试部位尽可能连续。重复上述操作，直至测完规定部位数，每块试样的试验部位数不少于15。8.9更换另一块试样，重复8.4～8.7中所述的步骤。9计算
按式(1)分别计算两块试样所测厚度的变异系数(CV-），试验结果以两块试样所测厚度变异系数的均值报出，结果保留至小数点后一位：CV-(%)
式中：
每块试样的试验部位数；
T：—试样各点厚度测定值，单位为毫米（mm）；T
试样各点厚度的平均值，单位为毫米（mm）；10试验报告
试验报告应包括以下内容：
a）本标准的编号；
样品描述（样品名称、织物组织、原料、厚度等）；调湿和试验用大气条件；
试验参数（试验速度、试验部位数、自停压力设置值）；e)
试验结果；
任何偏离本标准的细节及异常现象。×100
·（1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
