本标准规定了聚苯硫醚纤维（中长型）本色布的分类、要求、布面疵点的检验、试验方法、检验规则、标志、包装和运输、贮存。 本标准适用于鉴定机织生产、用作过滤基布的聚苯硫醚纤维（中长型）本色布的品质。
本标准按照GB/T1.1—2009给出的规则起草。
本标准由中国纺织工业联合会提出。
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会(SAC/TC209/SC2)归口。
本标准起草单位:上海市纺织工业技术监督所、中国棉纺织行业协会。
本标准主要起草人:张宝庆、曾献平、叶戬春、杨艳、何建敏。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T406—2008 棉本色布
GB/T3923.1 纺织品 织物拉伸性能 第1部分:断裂强力和断裂伸长的测定 条样法
GB/T4666 纺织品 织物长度和幅宽的测定
GB/T4668 机织物密度的测定
GB/T4669 纺织品 机织物 单位长度质量和单位面积质量的测定
GB/T6529 纺织品 调湿和试验用标准大气
GB/T8170 数值修约规则与极限数值的表示和判定
FZ/T10004 棉及化纤纯纺、混纺本色布检验规则
FZ/T10009 棉及化纤纯纺、混纺本色布标志与包装

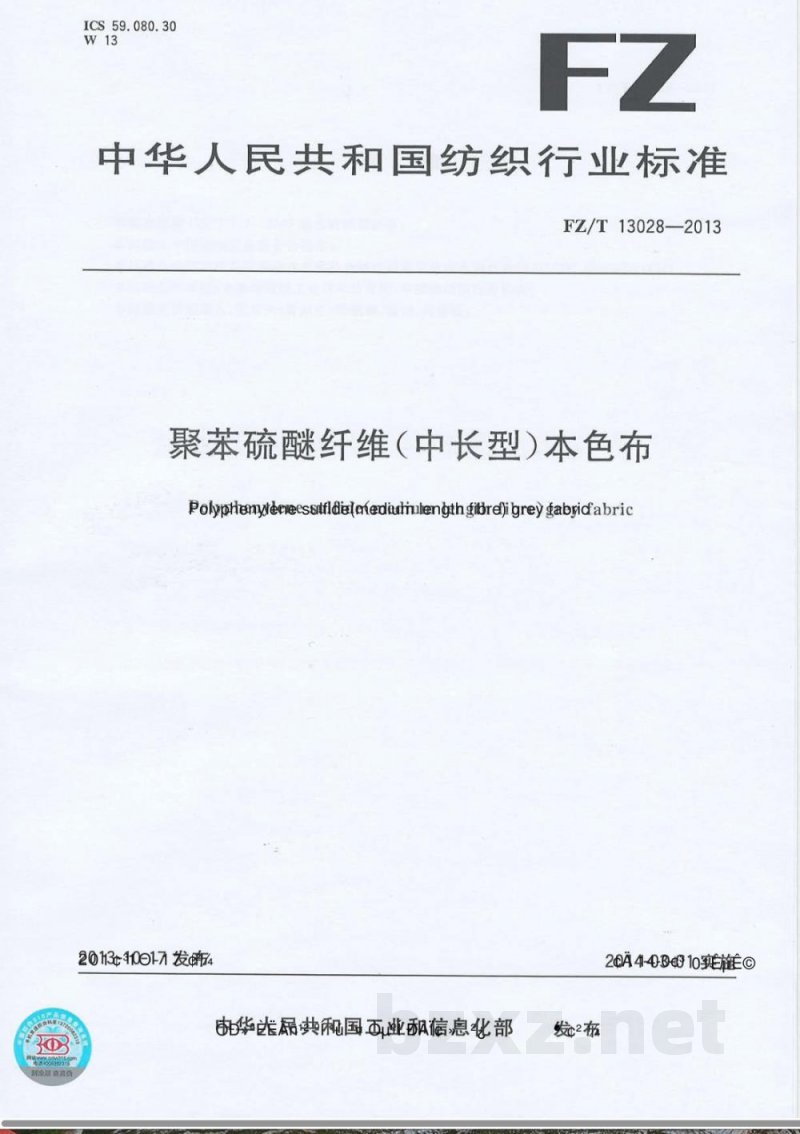

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T13028—2013
聚苯硫醚纤维（中长型）本色布Polyphemyteneessdfide(atediaumulength gibrefji grey abridabric2130017发4
华光展典和国更业爾信息化部
发2布
20A4-408910宠施

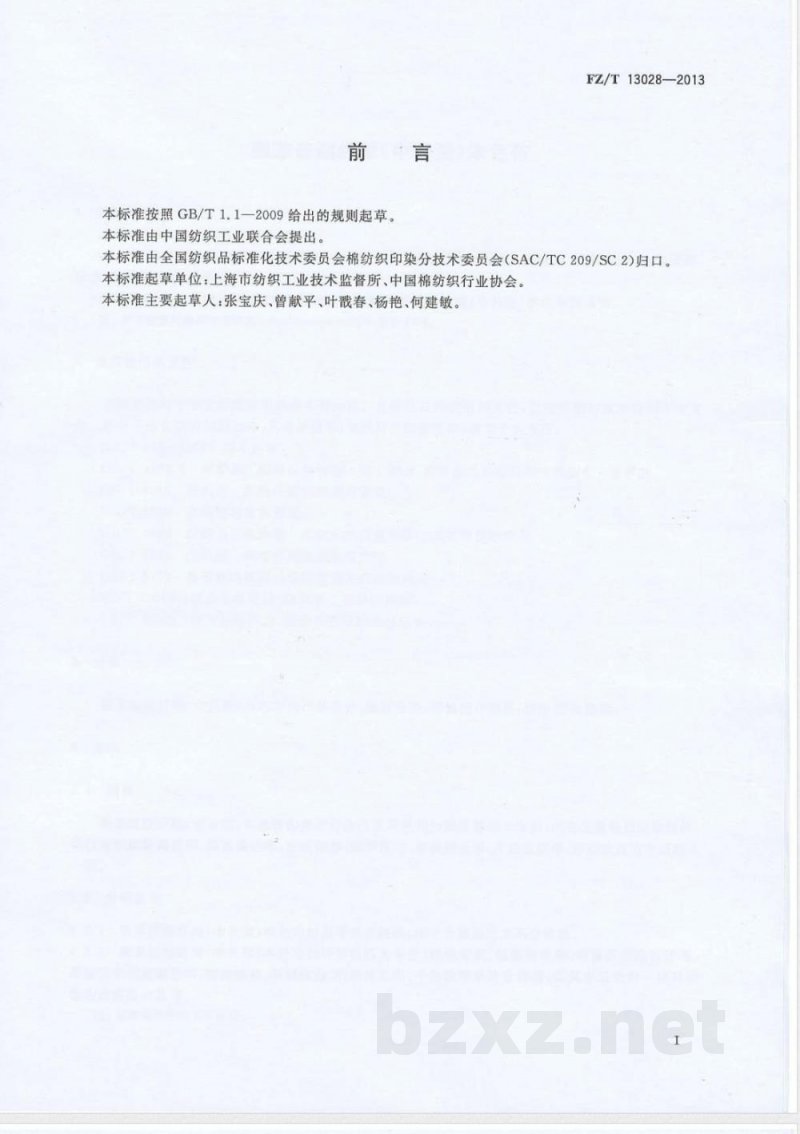

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T13028—2013
本标准由全国纺织品标准化技术委员会棉纺织印染分技术委员会（SAC/TC209/SC2）归口。本标准起草单位：上海市纺织工业技术监督所、中国棉纺织行业协会。本标准主要起草人：张宝庆、曾献平、叶戳春、杨艳、何建敏。1范围

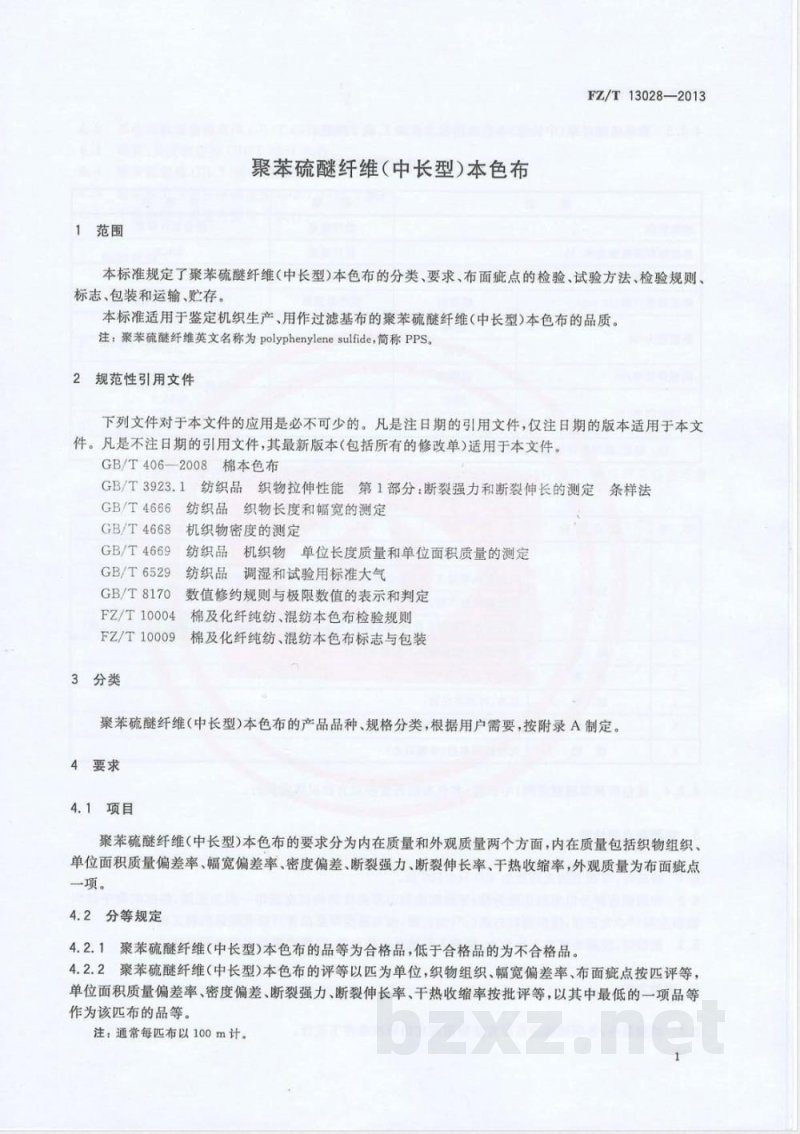

聚苯硫醚纤维(中长型)本色布
FZ/T13028-—2013
本标准规定了聚苯硫醚纤维（中长型）本色布的分类、要求、布面疵点的检验、试验方法、检验规则标志、包装和运输、贮存。
本标准适用于鉴定机织生产、用作过滤基布的聚苯硫醚纤维（中长型）本色布的品质。注：聚苯硫醚纤维英文名称为polyphenylenesulfide，简称PPS。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T406—2008棉本色布
GB/T3923.1
纺织品织物拉伸性能第1部分：断裂强力和断裂伸长的测定条样法GB/T4666
GB/T4668
GB/T4669
GB/T6529
GB/T8170
FZ/T10004
FZ/T10009
3分类
纺织品织物长度和幅宽的测定
机织物密度的测定
纺织品机织物单位长度质量和单位面积质量的测定纺织品调湿和试验用标准大气
数值修约规则与极限数值的表示和判定棉及化纤纯纺、混纺本色布检验规则棉及化纤纯纺、混纺本色布标志与包装聚苯硫醚纤维（中长型）本色布的产品品种、规格分类，根据用户需要，按附录A制定。4要求
4.1项目
聚苯硫醚纤维（中长型）本色布的要求分为内在质量和外观质量两个方面，内在质量包括织物组织、单位面积质量偏差率、幅宽偏差率、密度偏差、断裂强力、断裂伸长率、干热收缩率，外观质量为布面疵点一项。
4.2分等规定
4.2.1聚苯硫醚纤维（中长型）本色布的品等为合格品，低于合格品的为不合格品。4.2.2聚苯硫醚纤维（中长型）本色布的评等以匹为单位，织物组织、幅宽偏差率、布面疵点按匹评等，单位面积质量偏差率、密度偏差、断裂强力、断裂伸长率、干热收缩率按批评等，以其中最低的一项品等作为该匹布的品等。
注：通常每匹布以100m计。
FZ/T13028—2013
聚苯硫醚纤维（中长型）本色布的要求按表1、表2规定。4.2.3
表1内在质量的规定
织物组织
单位面积质量偏差率/%
幅宽偏差率/%
密度偏差/（根/10cm）
断裂强力/N
断裂伸长率/%
干热收缩率/%
经纬向
经纯面
注：幅宽、经纬向密度应保证成包后符合表中规定。标准
设计规定
设计规定
按产品规格
按产品规格
表2布面底点的规定
武点名称
边不良
不匀或荷
经向长
照过2m
长不超过bZxz.net
布边1。
不超过
合格品
符合设计要求
-1.0~+1.5
-2.0~+4.0
≥200
20.0~40.0
毛进绑列醒出边外腹须状的，经向05cm内不超过4眼（成图的03cm作2根）
单根断经，综穿错长不超过
不大于0.5cm
油斑、污斑不允许
不超过布幅的15%
无明显开车档（半幅以上）
成包后聚苯硫醚纤维（中长型）本色布的长度按双方协议规定执行。4.2.4
布面疵点的检验
5.1检验时，布面上的光照度为4001x士1001x。5.2布面疵点评分以布的正面为准，平纹织物和山形斜纹织物以交班印一面为正面，斜纹织物中纱织物以左斜（）为正面，线织物以右斜（）为正面，也可根据需要按客户要求确认织物正面。5.3检验时，应将布放在工作台上，检验人员站在工作台前，以能清楚看出的为明显疵点。6试验方法
6.1试验条件：各项试验应在各方法标准规定的标准条件下进行。2
6.2单位面积质量测定按GB/T4669执行。6.3幅宽、长度测定按GB/T4666执行。6.4密度测定按GB/T4668执行。
6.5断裂强力及伸长率测定按GB/T3923.1执行。6.6干热收缩率测定按附录B执行。7
检验规则
按FZ/T10004执行。
标志、包装
按FZ/T10009执
9运输、贮存
产品在运输过程中避免包
生霉变等变质现象。
10其他
用户对产品有特殊要求者
由供需双市另订协
FZ/T13028—2013
有的环镜中，确保产品品质不发FZ/T13028-2013
附录A
（规范性附录）
技术条件制定规定
聚苯硫醚纤维（中长型）本色布的技术条件的制定，除下列规定外，均按GB/T406一2008附录A执行：
聚苯硫醚纤维（中长型）本色布的原料代号为：PPS；聚苯硫醚纤维（中长型）本色布的标准回潮率：0.3%；聚苯硫醚纤维（中长型）纱线线密度按式（A.1)计算，按GB/T8170修约至小数点后一位。590.5
式中：
T——聚苯硫醚纤维（中长型)纱线线密度，单位为特克斯(tex)；N。—聚苯硫醚纤维（中长型)纱线的英制支数，单位为支（°)。...（A.1)
B.1原理
附录B
（规范性附录）
干热收缩率试验方法
FZ/T13028—2013
将试样放人自动控温烘箱内，经干热空气处理后，其收缩长度与原长度的比率，即干热收缩率。B.2仪器
恒温烘箱：温度可以控制在200℃士2℃，并有足够的容积使试验样品单独放置。B.2.1
钢尺：其长度大于织物被测部分，分度值为1mm。B.2.2
B.3操作程序
B.3.1随机抽取三匹布样，每匹布样在离卷头1m以上，沿经、纬向剪取400mm×400mm试样，共计3块，试样要具有代表性，布面平整，不能有影响试验结果的疵点。B.3.2试样在GB/T6529规定的标准大气条件下平衡4h，在试样的经、纬向各打五对300mm间距的标记，各组标记应距试样布边50mm左右，同向各组标记间隔为75mm，如图B.1所示，测量试样加热前经（纬）向尺寸L。。
单位为毫米
IJ-rt-li
图4B.11B
B33.3将福绝白需e度A0+2)ae速样放压·A雄低求应a接鲜，关上幅温烘霜闪话泵时间（3Pmin后打开值温烘箱门，最留样盒Oe la /20
1 OEi al A° e AAE A /4E ± 14ami n 6 aalAe AA 3 oNu低4 结果计警 AV4C
样品取出后，置于GB/T6529规定的标准大气中平衡30min，测量试样经（纬）向各五个点的长度Bi4'2a尼
N E ; 3 6 OU /T 6 5 2 9 1aeuA ×1/4AE ODE/2a AzEO% -( 3io , -ia, ° μa5
I\ té
30min,2a Nu）
FZ/T13028—2013
平均值L，，精确至0.5mm。干热收缩率按式（B.1)计算，按GB/T8170修约至小数点后一位，以三块试验的平均值为检验结果。
式中：
——干热收缩率，%；
Lo-L ×100%
试样烘前尺寸，单位为毫米（mm）；Li——试样烘后尺寸，单位为毫米（mm）。..（B.1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
